ダブルフェルールタイプチューブ継手 おすパイプ溶接コネクタ DCB
未確定：候補が6型番あります。
商品情報

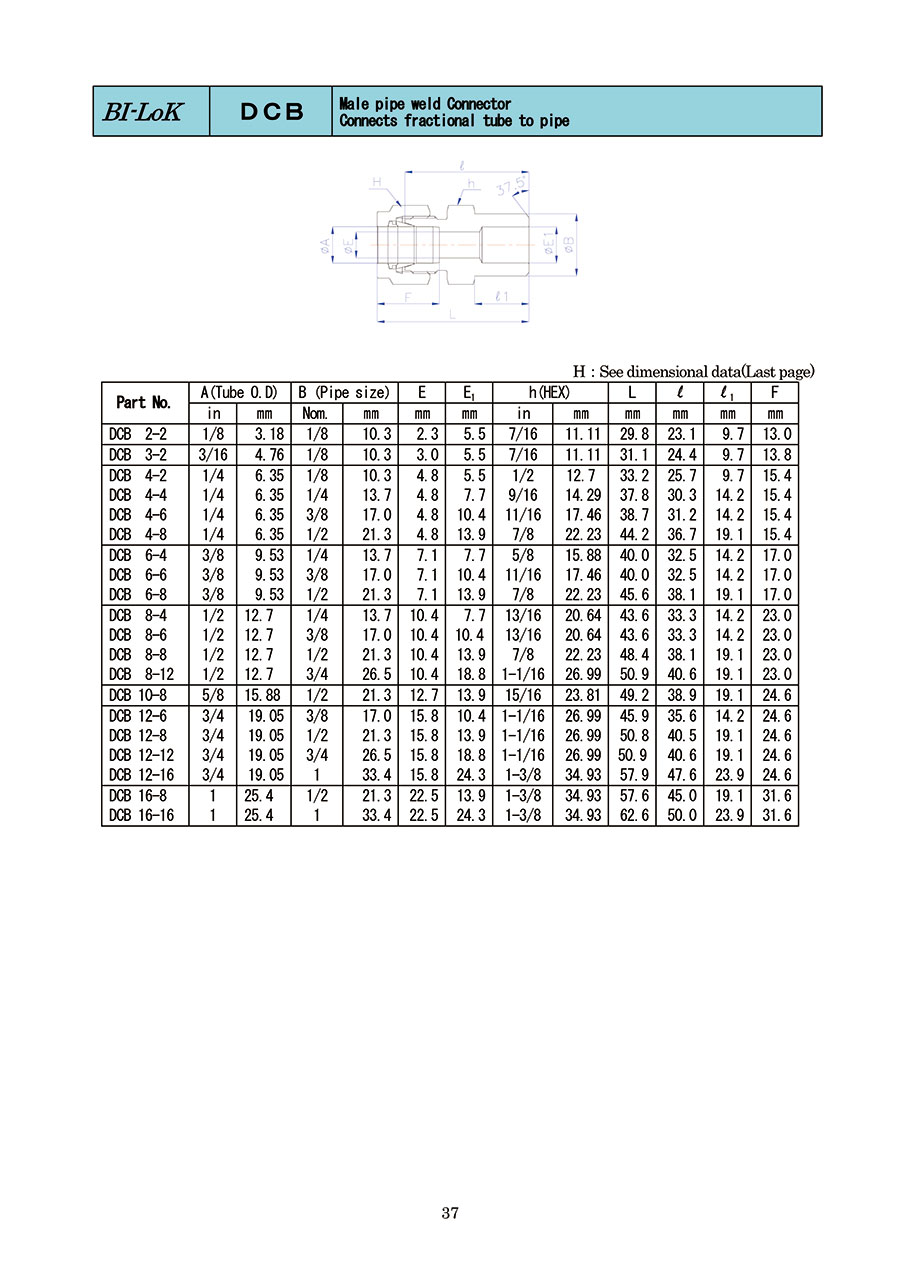

外形図
規格表
| 型番 | チューブ外径 A | パイプサイズ B | E | E1 | h （HEX） | L | l | l1 | F | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| in | mm | Nom. | mm | in | mm | |||||||
| DCB 2-2 | 1/8 | 3.18 | 1/8 | 10.3 | 2.3 | 5.5 | 7/16 | 11.11 | 29.8 | 23.1 | 9.7 | 13.0 |
| DCB 3-2 | 3/16 | 4.76 | 1/8 | 10.3 | 3.0 | 5.5 | 7/16 | 11.11 | 31.1 | 24.4 | 9.7 | 13.8 |
| DCB 4-2 | 1/4 | 6.35 | 1/8 | 10.3 | 4.8 | 5.5 | 1/2 | 12.7 | 33.2 | 25.7 | 9.7 | 15.4 |
| DCB 4-4 | 1/4 | 6.35 | 1/4 | 13.7 | 4.8 | 7.7 | 9/16 | 14.29 | 37.8 | 30.3 | 14.2 | 15.4 |
| DCB 6-4 | 3/8 | 9.53 | 1/4 | 13.7 | 7.1 | 7.7 | 5/8 | 15.88 | 40.0 | 32.5 | 14.2 | 17.0 |
| DCB 6-6 | 3/8 | 9.53 | 3/8 | 17.0 | 7.1 | 10.4 | 11/16 | 17.46 | 40.0 | 32.5 | 14.2 | 17.0 |
| DCB 6-8 | 3/8 | 9.53 | 1/2 | 21.3 | 7.1 | 13.9 | 7/8 | 22.23 | 45.6 | 38.1 | 19.1 | 17.0 |
| DCB 8-6 | 1/2 | 12.7 | 3/8 | 17.0 | 10.4 | 10.4 | 13/16 | 20.64 | 43.6 | 33.3 | 14.2 | 23.0 |
| DCB 8-8 | 1/2 | 12.7 | 1/2 | 21.3 | 10.4 | 13.9 | 7/8 | 22.23 | 48.4 | 38.1 | 19.1 | 23.0 |
| DCB 8-12 | 1/2 | 12.7 | 3/4 | 26.5 | 10.4 | 18.8 | 1-1/16 | 26.99 | 50.9 | 40.6 | 19.1 | 23.0 |
| DCB 10-8 | 5/8 | 15.88 | 1/2 | 21.3 | 12.7 | 13.9 | 15/16 | 23.81 | 49.2 | 38.9 | 19.1 | 24.6 |
| DCB 12-12 | 3/4 | 19.05 | 3/4 | 26.5 | 15.8 | 18.8 | 1-1/16 | 26.99 | 50.9 | 40.6 | 19.1 | 24.6 |
| DCB 12-16 | 3/4 | 19.05 | 1 | 33.4 | 15.8 | 24.3 | 1-3/8 | 34.93 | 57.9 | 47.6 | 23.9 | 24.6 |
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,759円 ( 1,935円 ) | 3日目 |
3,072円 ( 3,379円 ) | 3日目 |
2,561円 ( 2,817円 ) | 4日目 |
3,272円 ( 3,599円 ) | 4日目 |
5,505円 ( 6,056円 ) | 4日目 |
11,925円 ( 13,118円 ) | 18日目 |
詳細情報
基本情報
ステンレスチューブ用くい込み継手のおすパイプ溶接コネクタ。
【特長】
・高い品質が要求される高圧用の継手において、高い実績を誇るイハラサイエンス製。
・材質:ステンレス。
・使用流体:水、空気、蒸気、ガス、薬品、油。
・適用管材質:ステンレス。
【用途】
・国内外のプラント計装、科学機器、半導体製造装置等ステンレス配管分野に広範囲に使用可能。
商品担当おすすめ
ダブルフェルールタイプチューブ継手 おすパイプ溶接コネクタ DCBのレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
Q脱着回数は何回ですか
A
目安は15°の増締めで25回ですが、チューブの変形状況等を確認の上ご使用下さい。
