イハラサイエンス

ダブルフェルールタイプチューブ継手おすコネクタ DCT

Name: ダブルフェルールタイプチューブ継手 おすコネクタ DCT
Brand: イハラサイエンス
SKU: 221004984112
Rating: 5 (2 reviews)

カタログ |

平均満足度5.0

この商品のレビューをみる（2件）

この商品のFAQをみる（1件）

通常単価(税別): 1,678円～12,212円

税込単価: 1,846円～13,433円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

イハラサイエンス

ダブルフェルールタイプチューブ継手おすコネクタ MDCT

通常価格(税別)： 1,648円 (税込価格：1,813円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

イハラサイエンス

ダブルフェルールタイプチューブ継手めすコネクタ DSA

通常価格(税別)： 2,140円 (税込価格：2,354円)

通常出荷日：在庫品1日目

ステンレスチューブ用くい込み継手のおすコネクタ。【特長】・高い品質が要求される...

詳細情報を確認する

材質
ステンレス
使用流体
水 / 空気 / 蒸気 / ガス / 薬品 / 油
使用温度範囲 (℃)
-196::600
接続種類
ねじ⇔管　方向
接続種類ねじ・管方向
ユニオンストレート
適用管材質
ステンレス
種類
継手

未確定：候補が41型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

（1）本体（2）フロントフェルール（3）バックフェルール（4）ナット

製品仕様

品番	名称	個数	材質
1	本体	1	SUS316
2	フロントフェルール	1	SUS316
3	バックフェルール	1	SUS316
4	ナット	1	SUS316

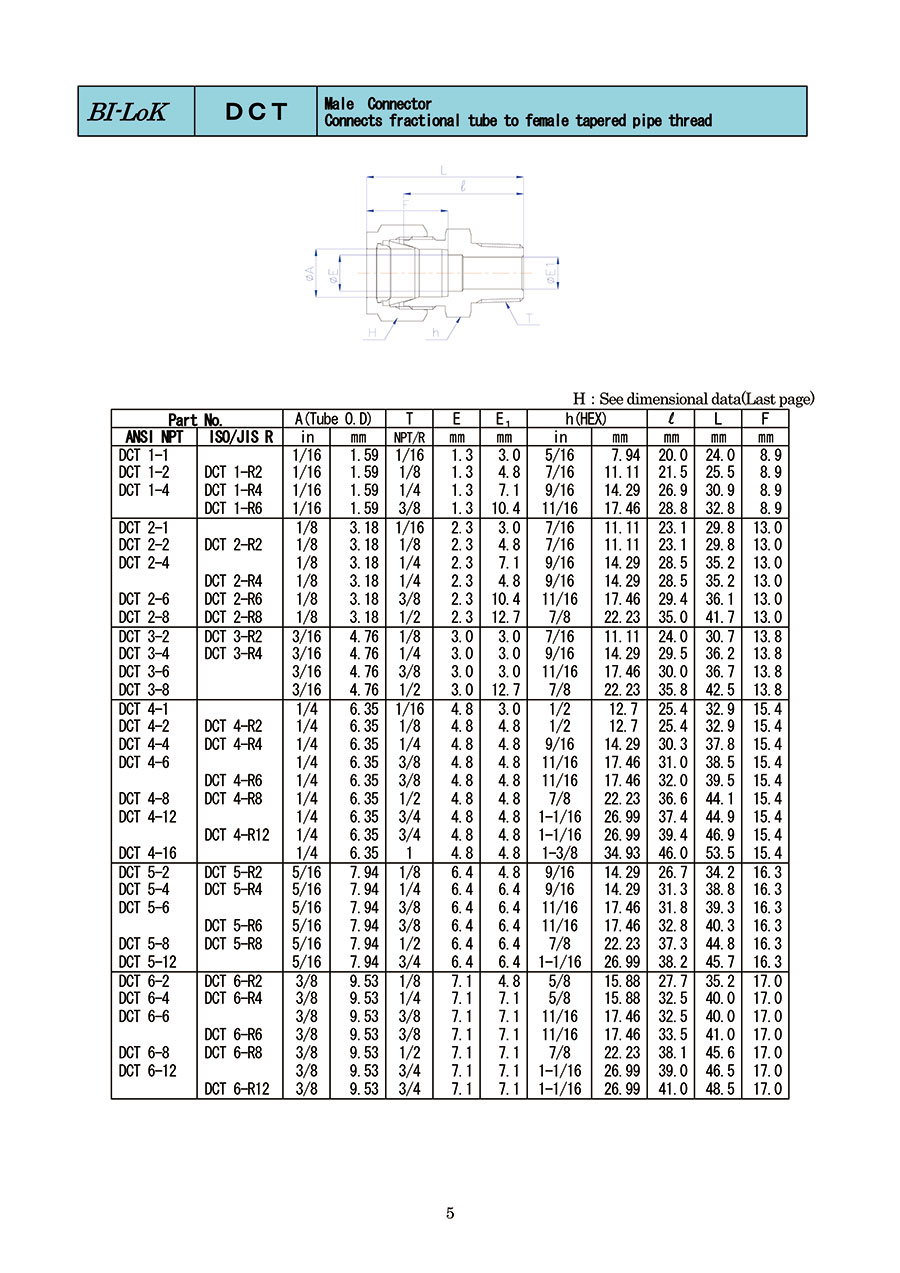

規格表

※E1が－の場合はEと同一寸法

Part No.	A		T （NPT）	E	E1	h （FLAT）		H （HEX）		l	L	F
Part No.	inch	mm	T （NPT）	E	E1	inch	mm	inch	mm	l	L	F
DCT 1-1 ss	1/16	1.59	1/16	1.3	3.0	5/16	7.94	5/16	7.94	20.0	24.0	8.9
DCT 1-2 ss	1/16	1.59	1/8	1.3	4.8	7/16	11.11	5/16	7.94	21.5	25.5	8.9
DCT 2-1 ss	1/8	3.18	1/16	2.3	3.0	7/16	11.11	7/16	11.11	23.1	29.8	13.0
DCT 2-2 ss			1/8		4.8	7/16	11.11			23.1	29.8
DCT 2-4 ss			1/4		7.1	9/16	14.29			28.5	35.2
DCT 3-2 ss	3/16	4.76	1/8	3.0	-	7/16	11.11	1/2	12.7	24.0	30.7	13.8
DCT 3-4 ss	3/16	4.76	1/4	3.0	-	9/16	14.29	1/2	12.7	29.5	36.2	13.8
DCT 4-1 ss	1/4	6.35	1/16	4.8	3.0	1/2	12.7	9/16	14.29	25.4	32.9	15.4
DCT 4-2 ss			1/8		-	1/2	12.7			25.4	32.9
DCT 4-4 ss			1/4		-	9/16	14.29			30.3	37.8
DCT 4-6 ss			3/8		-	11/16	17.46			31.0	38.5
DCT 4-8 ss			1/2		-	7/8	22.23			36.6	44.1

Part No.	A		T （NPT）	E	E1	h （FLAT）		H （HEX）		l	L	F
Part No.	inch	mm	T （NPT）	E	E1	inch	mm	inch	mm	l	L	F
DCT 5-2 ss	5/16	7.94	1/8	6.4	4.8	9/16	14.29	5/8	15.88	26.7	34.2	16.3
DCT 5-4 ss	5/16	7.94	1/4	6.4	-	9/16	14.29	5/8	15.88	31.3	38.8	16.3
DCT 6-2 ss	3/8	9.53	1/8	7.1	4.8	5/8	15.88	11/16	17.46	27.7	35.2	17.0
DCT 6-4 ss			1/4		-	5/8	15.88			32.5	40.0
DCT 6-6 ss			3/8		-	11/16	17.46			32.5	40.0
DCT 6-8 ss			1/2		-	7/8	22.23			38.1	45.6
DCT 8-2 ss	1/2	12.7	1/8	10.4	4.8	13/16	20.64	7/8	22.23	28.4	38.7	23.0
DCT 8-4 ss			1/4		7.1	13/16	20.64			33.3	43.6
DCT 8-6 ss			3/8		-	13/16	20.64			33.3	43.6
DCT 8-8 ss			1/2		-	7/8	22.23			38.1	48.4
DCT 8-12 ss			3/4		-	1-1/16	26.99			39.0	49.3
DCT 10-6 ss	5/8	15.88	3/8	12.7	10.4	15/16	23.81	1	25.4	34.0	44.3	24.6
DCT 10-8 ss			1/2		-	15/16	23.81			39.0	49.3
DCT 10-12 ss			3/4		-	1-1/16	26.99			38.9	49.2

Part No.	A		T （NPT）	E	E1	h （FLAT）		H （HEX）		l	L	F
Part No.	inch	mm	T （NPT）	E	E1	inch	mm	inch	mm	l	L	F
DCT 12-8 ss	3/4	19.05	1/2	15.8	12.7	1-1/16	26.99	1-1/8	28.58	40.4	50.7	24.6
DCT 12-12 ss	3/4	19.05	3/4	15.8	-	1-1/16	26.99	1-1/8	28.58	40.4	50.7	24.6
DCT 14-12 ss	7/8	22.23	3/4	18.3	-	1-3/16	30.16	1-1/4	31.75	40.4	50.6	26.1
DCT 16-12 ss	1	25.4	3/4	22.5	18.3	1-3/8	34.93	1-1/2	38.1	45.0	57.6	31.6

型番リスト

表示件数

型番

適用管外径

(φ)

接続ねじの種類

ねじの呼び

長さL

(mm)

最小発注数量

1/16	NPT	1/16	24.0	1個
1/16	NPT	1/8	25.5	1個
1/16	R	1/8	25.5	1個
1/8	NPT	1/8	29.8	1個
1/8	NPT	1/4	35.2	1個
1/8	R	1/8	29.8	1個
1/8	R	1/4	35.2	1個
1/4	NPT	1/16	32.9	1個
1/4	NPT	1/8	32.9	1個
1/4	NPT	3/8	38.5	1個
1/4	NPT	1/2	44.1	1個
1/4	R	1/8	32.9	1個
1/4	R	1/4	37.8	1個
1/4	R	3/8	39.5	1個
1/4	R	1/2	44.1	1個
3/8	NPT	1/8	35.2	1個
3/8	NPT	1/4	40.0	1個
3/8	NPT	3/8	40.0	1個
3/8	NPT	1/2	45.6	1個
3/8	R	1/8	35.2	1個
3/8	R	1/4	40.0	1個
3/8	R	3/8	41.0	1個
3/8	R	1/2	45.6	1個
3/8	R	3/4	48.5	1個
1/2	NPT	1/4	43.6	1個
1/2	NPT	3/8	43.6	1個
1/2	NPT	1/2	48.4	1個
1/2	R	1/8	38.7	1個
1/2	R	1/4	43.6	1個
1/2	R	3/8	44.6	1個
1/2	R	1/2	48.4	1個
1/2	R	3/4	51.3	1個
1/2	R	1	-	1個
3/4	NPT	1/2	50.7	1個
3/4	NPT	3/4	50.7	1個
3/4	R	1/2	50.7	1個
3/4	R	3/4	52.7	1個
3/4	R	1	57.9	1個
1	NPT	1	62.6	1個
1	R	3/4	59.6	1個
1	R	1	62.6	1個

通常単価(税別) (税込単価)	通常出荷日

3,985円 ( 4,384円 )	18日目
2,455円 ( 2,701円 )	4日目
3,635円 ( 3,999円 )	18日目
2,158円 ( 2,374円 )	18日目
2,287円 ( 2,516円 )	18日目
1,773円 ( 1,950円 )	在庫品1日目当日出荷可能
2,124円 ( 2,336円 )	4日目
2,008円 ( 2,209円 )	在庫品1日目当日出荷可能
1,678円 ( 1,846円 )	4日目
2,193円 ( 2,412円 )	4日目
2,757円 ( 3,033円 )	4日目
1,914円 ( 2,105円 )	在庫品1日目当日出荷可能
1,802円 ( 1,982円 )	在庫品1日目当日出荷可能
2,193円 ( 2,412円 )	在庫品1日目当日出荷可能
2,577円 ( 2,835円 )	3日目
2,316円 ( 2,548円 )	18日目
2,281円 ( 2,509円 )	4日目
2,420円 ( 2,662円 )	4日目
2,963円 ( 3,259円 )	4日目
2,140円 ( 2,354円 )	4日目
2,281円 ( 2,509円 )	在庫品1日目当日出荷可能
2,420円 ( 2,662円 )	在庫品1日目当日出荷可能
2,721円 ( 2,993円 )	3日目
3,494円 ( 3,843円 )	4日目
3,972円 ( 4,369円 )	3日目
4,164円 ( 4,580円 )	3日目
3,369円 ( 3,706円 )	4日目
4,120円 ( 4,532円 )	18日目
3,294円 ( 3,623円 )	在庫品1日目当日出荷可能
3,270円 ( 3,597円 )	在庫品1日目当日出荷可能
3,368円 ( 3,705円 )	在庫品1日目当日出荷可能
4,112円 ( 4,523円 )	4日目
3,968円 ( 4,365円 )	18日目
4,911円 ( 5,402円 )	4日目
4,885円 ( 5,374円 )	4日目
4,912円 ( 5,403円 )	4日目
5,153円 ( 5,668円 )	在庫品1日目当日出荷可能
7,927円 ( 8,720円 )	4日目
12,212円 ( 13,433円 )	3日目
9,475円 ( 10,423円 )	4日目
9,029円 ( 9,932円 )	3日目

詳細情報

基本情報

基本情報

ステンレスチューブ用くい込み継手のおすコネクタ。
【特長】
・高い品質が要求される高圧用の継手において、高い実績を誇るイハラサイエンス製。
・ダブルフェルールタイプチューブ継手おすコネクタ DCT。
・材質: ステンレス。
・使用流体: 水、空気、蒸気、ガス、薬品、油。
・適用管材質: ステンレス。
【用途】
・国内外のプラント計装、科学機器、半導体製造装置等ステンレス配管分野に広範囲に使用。

カタログ

カタログ (見開き版)

商品担当おすすめ

イハラサイエンス
ニードルストップバルブ VNシリーズ
ステンレス製のストップバルブです。
イハラサイエンス
ニードルストップバルブ（内ねじ式） VBシリーズ
ステンレス製のストップバルブです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ダブルフェルールタイプチューブ継手おすコネクタ DCTのレビュー

5平均満足度：5.02件のレビュー

星5
100%
星4
0%
星3
0%
星2
0%
星1
0%

窒素配管用

満足度：5.02019/09/30

窒素配管を装置側につなぎ混む際、スウェージロック変換アダプタとして使用。

0人が参考にしています。

装置加湿槽への給水ライン

満足度：5.02019/08/19

加湿槽への給水ラインの接続継手に使用しました。漏れも無く安心して使えています。

0人が参考にしています。

2件全て見る

よくあるご質問（FAQ）

Q脱着回数は何回ですか？

目安は15°の増締めで25回ですが、チューブの変形状況等を確認の上ご使用下さい。
