ダブルフェルールタイプチューブ継手おすエルボ MDLN

カタログ |

数量スライド割引
一部当日出荷可能

この商品のFAQをみる（1件）

通常単価(税別): 2,534円～9,123円

税込単価: 2,787円～10,035円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

イハラサイエンス

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

イハラサイエンス

通常出荷日：在庫品1日目

ステンレスチューブ用くい込み継手のおすエルボ。【特長】・高い品質が要求される高...

材質
ステンレス
使用流体
水 / 空気 / 蒸気 / ガス / 薬品 / 油
使用温度範囲 (℃)
-196::600
接続種類
ねじ⇔管　方向
接続種類ねじ・管方向
90°エルボ
適用管材質
ステンレス
種類
継手

未確定：候補が19型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

材質表

品番	名称	個数	材質
1	本体	1	SUS316
2	フロントフェルール	1	SUS316
3	バックフェルール	1	SUS316
4	ナット	1	SUS316

規格表

型番	チューブ外径 A	T （NPT）	E	E1	h （FLAT）	H （HEX）	l	L	L1	F
MDLN 3M-2 ss	3	1/8	2.4	4.8	12	12	16.8	23.5	18.5	13.0
MDLN 3M-4 ss	3	1/4	2.4	7.1	14	12	18.3	25.0	24.0	13.0
MDLN 4M-2 ss	4	1/8	2.7	4.8	12	13	19.0	25.8	19.0	13.9
MDLN 4M-4 ss	4	1/4	2.7	7.1	14	13	19.0	25.8	24.0	13.9
MDLN 6M-2 ss	6	1/8	4.8	4.8	12	14	22.4	29.9	20.6	15.4
MDLN 6M-4 ss		1/4		7.1	14		22.4	29.9	25.4
MDLN 6M-6 ss		3/8		10.4	17		24.0	31.5	28.5
MDLN 8M-2 ss	8	1/8	6.4	4.8	14	17	22.5	30.0	20.5	16.3
MDLN 8M-4 ss		1/4		7.1	14		22.5	30.0	25.5
MDLN 8M-6 ss		3/8		10.4	17		24.0	31.5	28.5
MDLN 8M-8 ss		1/2		12.7	24		26.2	33.7	33.5
MDLN 10M-4 ss	10	1/4	7.9	7.1	17	19	25.4	33.2	28.4	17.3
MDLN 10M-6 ss		3/8		10.4	17		25.4	33.2	28.5
MDLN 10M-8 ss		1/2		12.7	24		26.2	34.0	33.5

型番リスト

表示件数

型番

適用管外径

(φ)

接続ねじの種類

ねじの呼び

長さL

(mm)

最小発注数量

4	R	1/8	25.8	1個
4	R	1/4	25.8	1個
6	NPT	1/4	29.9	1個
6	R	1/8	29.9	1個
6	R	1/4	29.9	1個
6	R	3/8	31.5	1個
6	R	1/2	33.7	1個
8	R	1/8	30.0	1個
8	R	1/4	30.0	1個
8	R	1/2	33.7	1個
10	R	1/8	33.2	1個
10	R	1/4	33.2	1個
10	R	3/8	33.2	1個
10	R	1/2	34.0	1個
12	R	1/4	37.2	1個
12	R	3/8	37.2	1個
12	R	1/2	37.2	1個
12	R	3/4	38.4	1個
16	R	1/2	38.2	1個

通常単価(税別) (税込単価)	通常出荷日

2,534円 ( 2,787円 )	在庫品1日目当日出荷可能
3,052円 ( 3,357円 )	18日目
2,949円 ( 3,244円 )	在庫品1日目当日出荷可能
2,868円 ( 3,155円 )	4日目
2,751円 ( 3,026円 )	4日目
5,370円 ( 5,907円 )	3日目
6,024円 ( 6,626円 )	3日目
2,949円 ( 3,244円 )	在庫品1日目当日出荷可能
2,855円 ( 3,141円 )	3日目
4,837円 ( 5,321円 )	4日目
4,868円 ( 5,355円 )	18日目
3,118円 ( 3,430円 )	在庫品1日目当日出荷可能
4,080円 ( 4,488円 )	在庫品1日目当日出荷可能
4,933円 ( 5,426円 )	4日目
4,692円 ( 5,161円 )	4日目
4,828円 ( 5,311円 )	4日目
5,935円 ( 6,529円 )	4日目
8,356円 ( 9,192円 )	4日目
9,123円 ( 10,035円 )	3日目

詳細情報

基本情報

基本情報

ステンレスチューブ用くい込み継手のおすエルボ。
【特長】
・高い品質が要求される高圧用の継手において、高い実績を誇るイハラサイエンス製。
・ダブルフェルールタイプチューブ継手おすエルボ MDLN。
・材質: ステンレス。
・使用流体: 水、空気、蒸気、ガス、薬品、油。
・適用管材質: ステンレス。
【用途】
・国内外のプラント計装、科学機器、半導体製造装置等ステンレス配管分野に広範囲に使用。

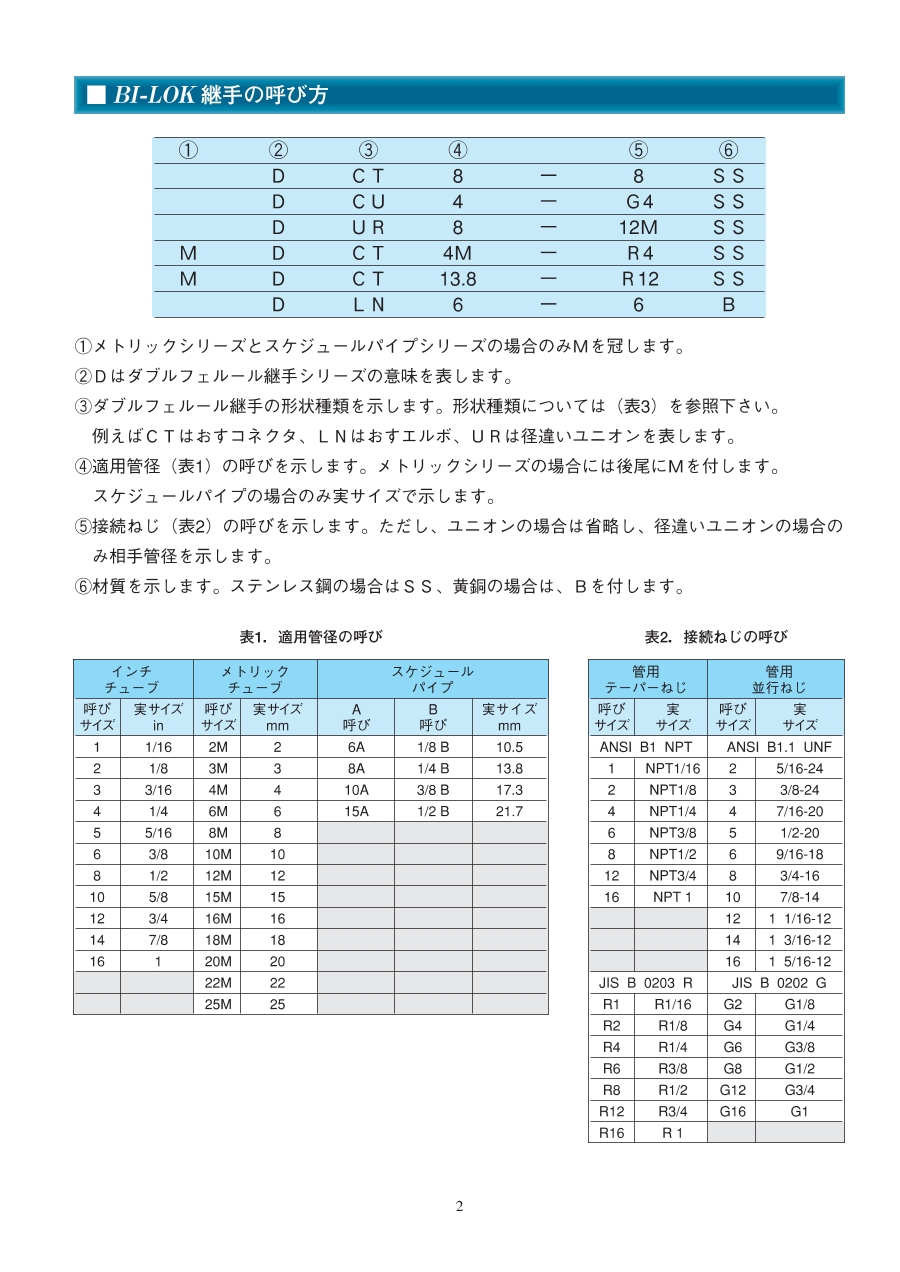

カタログ

カタログ (見開き版)

商品担当おすすめ

イハラサイエンス
ニードルストップバルブ VNシリーズ
ステンレス製のストップバルブです。
イハラサイエンス
ニードルストップバルブ（内ねじ式） VBシリーズ
ステンレス製のストップバルブです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ダブルフェルールタイプチューブ継手おすエルボ MDLNのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Q脱着回数は何回ですか？

目安は15°の増締めで25回ですが、チューブの変形状況等を確認の上ご使用下さい。
