ダブルフェルールタイプチューブ継手 おすアダプタ MDHA

ダブルフェルールタイプチューブ継手 おすアダプタ MDHA MDHA8M-R4SS
この商品のFAQをみる（1件）
通常単価(税別)
1,922円
税込単価
2,114円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ダブルフェルールタイプチューブ継手 おすアダプタ DHA

イハラサイエンス

ダブルフェルールタイプチューブ継手 おすアダプタ DHA
5
通常価格(税別)： 1,388円 (税込価格：1,527円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ダブルフェルールタイプチューブ継手 おすコネクタ MDCT

イハラサイエンス

ダブルフェルールタイプチューブ継手 おすコネクタ MDCT
5
通常価格(税別)： 1,648円 (税込価格：1,813円)

通常出荷日：在庫品1日目

ステンレスチューブ用くい込み継手のおすアダプタ。【特長】・高い品質が要求される...

詳細情報を確認する

型番:

MDHA8M-R4SS
解除
数量：
－閉じる

MDHA8M-R4SSの仕様・寸法情報

材質
ステンレス
使用流体
水 / 空気 / 蒸気 / ガス / 薬品 / 油
使用温度範囲(℃)
-196～600
適用管材質
ステンレス
適用管外径(φ)
8
接続ねじの種類
R
ねじの呼び
1/4
種類
関連部品
関連部品種類
[チューブアダプタ・コネクター] おすアダプタ
長さL(mm)
37.1

商品情報

外形図

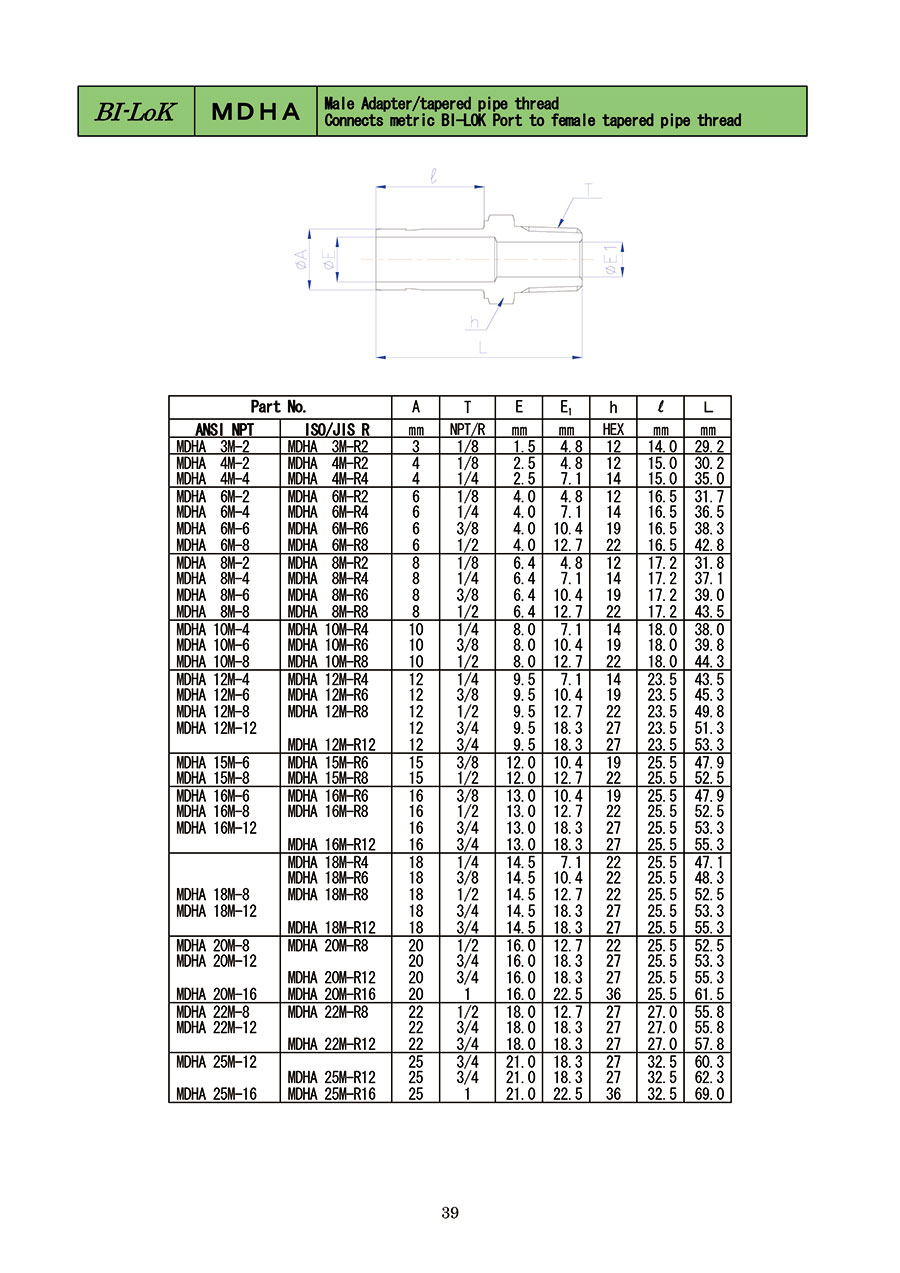

ダブルフェルールタイプチューブ継手 おすアダプタ MDHA 外形図_01

規格表

型番チューブ外径
A		T
NPT/R		EE1h
（HEX）		lL
ANSI NPTISO/JIS R
-MDHA 3M-R231/81.54.81214.029.2
-MDHA 4M-R241/82.54.81215.030.2
-MDHA 4M-R441/42.57.11415.035.0
-MDHA 6M-R261/84.04.81216.531.7
MDHA 6M-4MDHA 6M-R461/44.07.11416.536.5
-MDHA 6M-R663/84.010.41916.538.3
-MDHA 6M-R861/24.012.72216.542.8
MDHA 8M-2MDHA 8M-R281/86.44.81217.231.8
-MDHA 8M-R481/46.47.11417.237.1
-MDHA 8M-R683/86.410.41917.239.0
-MDHA 8M-R881/26.412.72217.243.5
-MDHA 10M-R4101/48.07.11418.038.0
-MDHA 10M-R6103/88.010.41918.039.8
-MDHA 10M-R8101/28.012.72218.044.3
-MDHA 12M-R4121/49.57.11423.543.5
-MDHA 12M-R6123/89.510.41923.545.3
MDHA 12M-8MDHA 12M-R8121/29.512.72223.549.8
-MDHA 12M-R12123/49.518.32723.553.3
-MDHA 15M-R6153/812.010.41925.547.9
-MDHA 15M-R8151/212.012.72225.552.5
-MDHA 16M-R6163/813.010.41925.547.9
-MDHA 16M-R8161/213.012.72225.552.5
-MDHA 16M-R12163/413.018.32725.555.3
-MDHA 18M-R8181/214.512.72225.552.5
-MDHA 18M-R12183/414.518.32725.555.3
-MDHA 20M-R8201/216.012.72225.552.5
-MDHA 20M-R12203/416.018.32725.555.3
-MDHA 22M-R12223/418.018.32727.057.8
-MDHA 25M-R12253/421.018.32732.562.3
MDHA 25M-16MDHA 25M-R1625121.022.53632.569.0

型番リスト

表示件数
  • 1
    • 型番
    MDHA8M-R4SS

    適用管外径

    (φ)

    接続ねじの種類

    ねじの呼び

    長さL

    (mm)

    		最小発注数量
    8
    R
    1/4
    37.1
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    1,922円
    ( 2,114円 )
    4日目
  • 1

    • 詳細情報

    基本情報

    ステンレスチューブ用くい込み継手のおすアダプタ。
    【特長】
    ・高い品質が要求される高圧用の継手において、高い実績を誇るイハラサイエンス製。
    ・ダブルフェルールタイプチューブ継手 おすアダプタ MDHA。
    ・材質: ステンレス。
    ・使用流体: 水、空気、蒸気、ガス、薬品。
    ・油適用管材質: ステンレス。
    【用途】
    ・国内外のプラント計装、科学機器、半導体製造装置等ステンレス配管分野に広範囲に使用可能。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    ダブルフェルールタイプチューブ継手 おすアダプタ MDHAの型番MDHA8M-R4SSのページです。 型番MDHA8M-R4SSに関する仕様情報を記載しております。
    ダブルフェルールタイプチューブ継手 おすアダプタ MDHAのレビュー
    この商品のレビューはありません

    よくあるご質問（FAQ）

    Q脱着回数は何回ですか
    A
    目安は15°の増締めで25回ですが、チューブの変形状況等を確認の上ご使用下さい。
