ダブルフェルールタイプチューブ継手 おすアダプタ DHA
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 1,388円～6,843円
- 税込単価
- 1,527円～7,527円
ステンレスチューブ用くい込み継手のおすアダプタ。【特長】・高い品質が要求される...
詳細情報を確認する未確定：候補が10型番あります。
商品情報

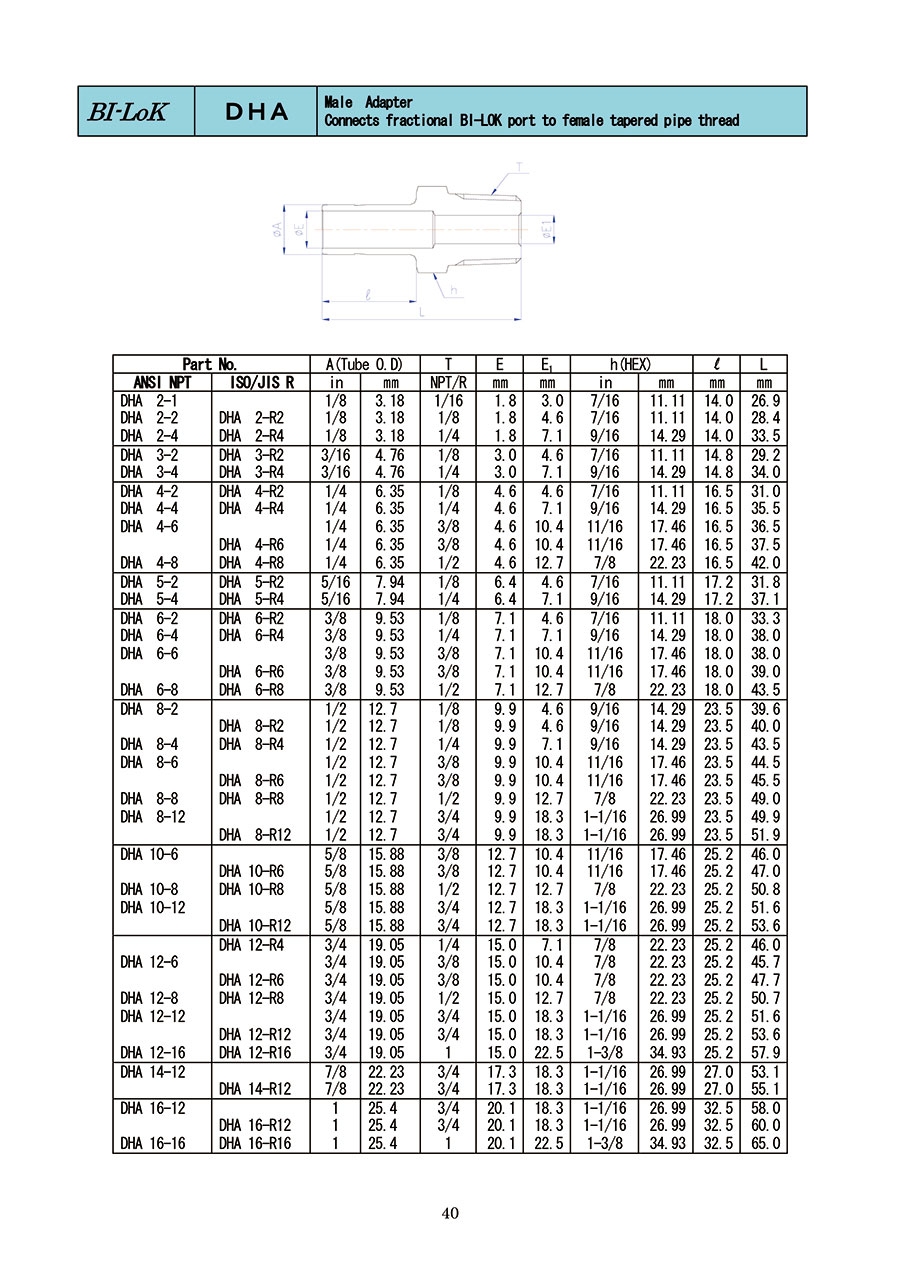

外形図
規格表
| 型番 | チューブ外径A | T NPT/R | E | E1 | h（HEX） | l | L | |||
|---|---|---|---|---|---|---|---|---|---|---|
| ANSINPT | ISO/JISR | in | mm | in | mm | |||||
| DHA2-2 | DHA2-R2 | 1/8 | 3.18 | 1/8 | 1.8 | 4.6 | 7/16 | 11.11 | 14.0 | 284 |
| DHA2-4 | DHA2-R4 | 1/8 | 3.18 | 1/4 | 1.8 | 7.1 | 9/16 | 14.29 | 14.0 | 33.5 |
| DHA3-2 | DHA3-R2 | 3/16 | 4.76 | 1/8 | 3.0 | 4.6 | 7/16 | 11.11 | 14.8 | 29.2 |
| DHA3-4 | DHA3-R4 | 3/16 | 4.76 | 1/4 | 3.0 | 7.1 | 9/16 | 14.29 | 14.8 | 34.0 |
| DHA4-2 | DHA4-R2 | 1/4 | 6.35 | 1/8 | 4.6 | 4.6 | 7/16 | 11.11 | 16.5 | 31.0 |
| DHA4-4 | DHA4-R4 | 1/4 | 6.35 | 1/4 | 4.6 | 7.1 | 9/16 | 14.29 | 16.5 | 35.5 |
| DHA4-6 | - | 1/4 | 6.35 | 3/8 | 4.6 | 10.4 | 11/16 | 17.46 | 16.5 | 365 |
| - | DHA4-R6 | 1/4 | 6.35 | 3/8 | 4.6 | 10.4 | 11/16 | 17.46 | 16.5 | 37.5 |
| DHA4-8 | DHA4-R8 | 1/4 | 6.35 | 1/2 | 4.6 | 12.7 | 7/8 | 22.23 | 16.5 | 42.0 |
| DHA5-4 | DHA5-R4 | 5/16 | 7.94 | 1/4 | 6.4 | 7.1 | 9/16 | 14.29 | 17.2 | 37.1 |
| DHA6-2 | DHA6-R2 | 3/8 | 9.53 | 1/8 | 7.1 | 4.6 | 7/16 | 11.11 | 18.0 | 33.3 |
| DHA6-4 | DHA6-R4 | 3/8 | 9.53 | 1/4 | 7.1 | 7.1 | 9/16 | 14.29 | 18.0 | 380 |
| DHA6-6 | - | 3/8 | 9.53 | 3/8 | 7.1 | 10.4 | 11/16 | 17.46 | 18.0 | 38.0 |
| - | DHA6-R6 | 3/8 | 9.53 | 3/8 | 7.1 | 10.4 | 11/16 | 17.46 | 18.0 | 39.0 |
| DHA6-8 | DHA6-R8 | 3/8 | 9.53 | 1/2 | 7.1 | 12.7 | 7/8 | 22.23 | 18.0 | 43.5 |
| DHA8-4 | DHA8-R4 | 1/2 | 12.7 | 1/4 | 9.9 | 7.1 | 9/16 | 14.29 | 23.5 | 43.5 |
| DHA8-6 | - | 1/2 | 12.7 | 3/8 | 9.9 | 10.4 | 11/16 | 17.46 | 23.5 | 445 |
| - | DHA8-R6 | 1/2 | 12.7 | 3/8 | 9.9 | 10.4 | 11/16 | 17.46 | 23.5 | 455 |
| DHA8-8 | DHA8-R8 | 1/2 | 12.7 | 1/2 | 9.9 | 12.7 | 7/8 | 22.23 | 23.5 | 49.0 |
| DHA10-8 | DHA10-R8 | 5/8 | 15.88 | 1/2 | 12.7 | 12.7 | 7/8 | 22.23 | 25.2 | 50.8 |
| DHA12-8 | DHA12-R8 | 3/4 | 19.05 | 1/2 | 15.0 | 12.7 | 7/8 | 22.23 | 25.2 | 50.7 |
| DHA12-12 | - | 3/4 | 19.05 | 3/4 | 15.0 | 18.3 | 1-1/16 | 26.99 | 25.2 | 51.6 |
| - | DHA12-R12 | 3/4 | 19.05 | 3/4 | 15.0 | 18.3 | 1-1/16 | 26.99 | 25.2 | 53.6 |
| DHA12-16 | DHA12-R16 | 3/4 | 19.05 | 1 | 15.0 | 22.5 | 1-3/8 | 34.93 | 25.2 | 57.9 |
| DHA16-12 | - | 1 | 25.4 | 3/4 | 20.1 | 18.3 | 1-1/16 | 26.99 | 32.5 | 58.0 |
| - | DHA16-R12 | 1 | 25.4 | 3/4 | 20.1 | 18.3 | 1-1/16 | 26.99 | 32.5 | 60.0 |
| DHA16-16 | DHA16-R16 | 1 | 25.4 | 1 | 20.1 | 22.5 | 1-3/8 | 34.93 | 32.5 | 65.0 |
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,388円 ( 1,527円 ) | 3日目 |
1,632円 ( 1,795円 ) | 在庫品1日目当日出荷可能 |
2,202円 ( 2,422円 ) | 3日目 |
2,420円 ( 2,662円 ) | 4日目 |
3,156円 ( 3,472円 ) | 3日目 |
3,587円 ( 3,946円 ) | 3日目 |
2,525円 ( 2,778円 ) | 4日目 |
2,681円 ( 2,949円 ) | 4日目 |
4,238円 ( 4,662円 ) | 4日目 |
6,843円 ( 7,527円 ) | 4日目 |
詳細情報
基本情報
ステンレスチューブ用くい込み継手のおすアダプタ。
【特長】
・高い品質が要求される高圧用の継手において、高い実績を誇るイハラサイエンス製。
・ダブルフェルールタイプチューブ継手 おすアダプタ DHA。
・材質: ステンレス。
・使用流体: 水、空気、蒸気、ガス、薬品。
・油適用管材質: ステンレス。
【用途】
・国内外のプラント計装、科学機器、半導体製造装置等ステンレス配管分野に広範囲に使用可能。
商品担当おすすめ
ダブルフェルールタイプチューブ継手 おすアダプタ DHAのレビュー
配管施工
5
5.02018/03/27
食込み継手への配管施工で、配管側Φ1/4インチサイズのSUS配管が大至急必要になったが無かったので、配管側がΦ1/4イン...もっと読む
0人が参考にしています。
よくあるご質問（FAQ）
Q脱着回数は何回ですか
A
目安は15°の増締めで25回ですが、チューブの変形状況等を確認の上ご使用下さい。
