イハラサイエンス

スイベルジョイント SJS形

Name: スイベルジョイント SJS形
Brand: イハラサイエンス
SKU: 221004983830
Rating: 4 (1 reviews)

カタログ |

一部SALE 2026/01/31まで
数量スライド割引
一部当日出荷可能

平均満足度4.0

この商品のレビューをみる（1件）

この商品のFAQをみる（2件）

通常単価(税別): 8,008円～15,684円特別価格

税込単価: 8,809円～17,252円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

イハラサイエンス

スイベルジョイント SJM形

通常価格(税別)： 12,194円 (税込価格：13,413円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

イハラサイエンス

スイベルジョイント SJH形

通常価格(税別)： 16,960円 (税込価格：18,656円)

通常出荷日：19 日目

汎用型のスイベルジョイント。【特長】・一般油圧用のスイベルジョイント。・油圧ホ...

詳細情報を確認する

種類
スイベルジョイント
使用流体
油
最高使用温度 (℃)
95
接続種類
エルボ

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が6型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

SJS-5※※-4※※

SJS-5※※-5※※

SJS-6※※-4※※

SJS-6※※-5※※

SJS-7※※-4※※

SJS-7※※-5※※

SJS-8※※-4※※

SJS-8※※-5※※

製品仕様

SJS-5※※-4※／SJS-5※※-5※※／SJS-6※※-4※※／SJS-6※※-5※※／SJS-7※※-4※※／SJS-7※※-5※※

品番	名称	個数	材質	備考
1	本体	1	S45C	Ep-Fe／Zn 2／CM 2
2	ローター	1	S45C	Ep-Fe／Zn 2／CM 2
3	Oリング	2	NBR	JIS B2401 1A
4	バックアップリング	2	PTFE	JIS B2407 T2
5	Oリング	2	NBR	-
6	カラー	2	C2680P or C2801P	-
7	スナップリング	1	SK5	JIS B2804

SJS-8※※-4※／SJS-8※※-5※

品番	名称	個数	材質	備考
1	本体	1	S45C	Ep-Fe／Zn 2／CM 2
2	ローター	1	S45C	Ep-Fe／Zn 2／CM 2
3	Oリング	2	NBR	JIS B2401 1A
4	バックアップリング	2	PTFE	JIS B2407 T2
5	Oリング	2	NBR	-
6	カラー	2	C2680P or C2801P	-
7	スナップリング	1	SK5	JIS B2804
8	袋ナット	1	S25C 又は相当品	Ep-Fe／Zn 5／CM 2

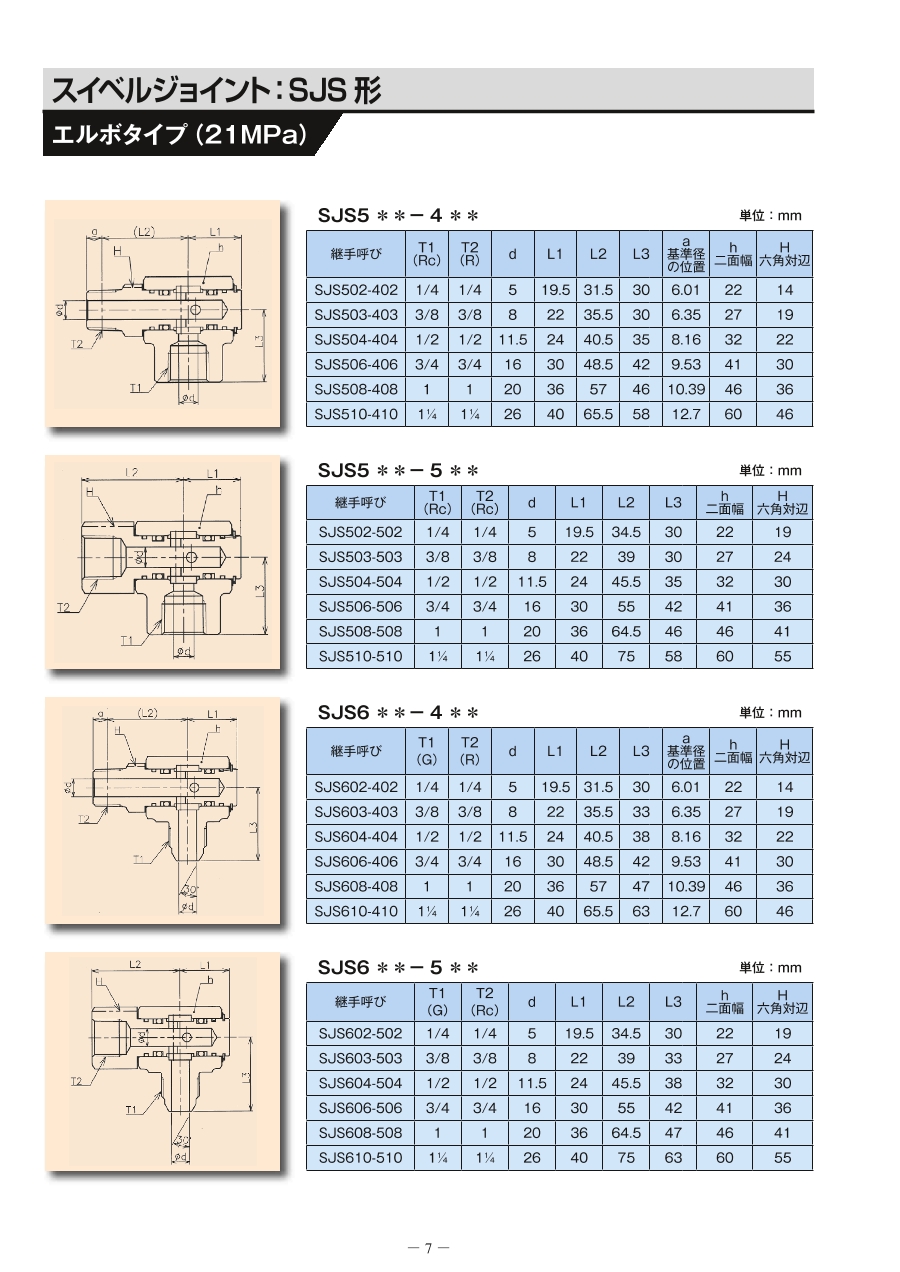

規格表

SJS-5※※-4※※

継手呼び	T1	T2	d	L1	L2	L3	a	h	H	適用部品サイズ					重量 (kg)
継手呼び	(Rc)	(R)	d	L1	L2	L3	基準径の位置	二面幅	六角対辺	部品（3）	部品（4）	部品（5）	部品（6）	部品（7）	重量 (kg)
SJS502-402	1/4	1/4	5	19.5	31.5	30	6.01	22	14	P9	P9	S10	SJS802-002	軸用12	0.157
SJS503-403	3/8	3/8	8	22	35.5	30	6.35	27	19	P12.5	P12.5	S14	SJS803-002	軸用16	0.252
SJS504-404	1/2	1/2	11.5	24	40.5	35	8.16	32	22	P16	P16	S18	SJS804-002	軸用20	0.358
SJS506-406	3/4	3/4	16	30	48.5	42	9.53	41	30	P21	P21	AS568-020(MS28775-20)	SJS806-002	軸用25	0.735
SJS508-408	1	1	20	36	57	46	10.39	46	36	P26	P26	S29	SJS808-002	軸用32	1.025
SJS510-410	1 1/4	1 1/4	26	40	65.5	58	12.7	60	46	P32	P32	S35	SJS810-002	軸用38	1.869

SJS-5※※-5※※

継手呼び	T1	T2	d	L1	L2	L3	h	H	適用部品サイズ					重量 (kg)
継手呼び	(Rc)	(Rc)	d	L1	L2	L3	二面幅	六角対辺	部品（3）	部品（4）	部品（5）	部品（6）	部品（7）	重量 (kg)
SJS502-502	1/4	1/4	5	19.5	34.5	30	22	19	P9	P9	S10	SJS802-002	軸用12	0.171
SJS503-503	3/8	3/8	8	22	39	30	27	24	P12.5	P12.5	S14	SJS803-002	軸用16	0.274
SJS504-504	1/2	1/2	11.5	24	45.5	35	32	30	P16	P16	S18	SJS804-002	軸用20	0.406
SJS506-506	3/4	3/4	16	30	55	42	41	36	P21	P21	AS588-020(MS28775-20)	SJS806-002	軸用25	0.798
SJS508-508	1	1	20	36	64.5	46	46	41	P26	P26	S29	SJS808-002	軸用32	1.071
SJS510-510	1 1/4	1 1/4	26	40	75	58	60	55	P32	P32	S35	SJS810-002	軸用38	2.037

SJS-6※※-4※※

継手呼び	T1	T2	d	L1	L2	L3	a	h	H	適用部品サイズ					重量 (kg)
継手呼び	(G)	(R)	d	L1	L2	L3	基準径の位置	二面幅	六角対辺	部品（3）	部品（4）	部品（5）	部品（6）	部品（7）	重量 (kg)
SJS602-402	1/4	1/4	5	19.5	31.5	30	6.01	22	14	P9	P9	S10	SJS802-002	軸用12	0.133
SJS603-403	3/8	3/8	8	22	35.5	33	6.35	27	19	P12.5	P12.5	S14	SJS803-002	軸用16	0.224
SJS604-404	1/2	1/2	11.5	24	40.5	38	8.16	32	22	P16	P16	S18	SJS804-002	軸用20	0.326
SJS606-406	3/4	3/4	16	30	48.5	42	9.53	41	30	P21	P21	AS568-020(MS28775-20)	SJS806-002	軸用25	0.629
SJS608-408	1	1	20	36	57	47	10.39	46	36	P26	P26	S29	SJS808-002	軸用32	0.943
SJS610-410	1 1/4	1 1/4	26	40	65.5	63	12.7	60	46	P32	P32	S35	SJS810-002	軸用38	1.784

SJS-6※※-5※※

継手呼び	T1	T2	d	L1	L2	L3	h	H	適用部品サイズ					重量 (kg)
継手呼び	(G)	(Rc)	d	L1	L2	L3	二面幅	六角対辺	部品（3）	部品（4）	部品（5）	部品（6）	部品（7）	重量 (kg)
SJS602-502	1/4	1/4	5	19.5	34.5	30	22	19	P9	P9	S10	SJS802-002	軸用12	0.147
SJS603-503	3/8	3/8	8	22	39	33	27	24	P12.5	P12.5	S14	SJS803-002	軸用16	0.246
SJS604-504	1/2	1/2	11.5	24	45.5	38	32	30	P16	P16	S18	SJS804-002	軸用20	0.374
SJS606-506	3/4	3/4	16	30	55	42	41	36	P21	P21	AS568-020(MS28775-20)	SJS806-002	軸用25	0.692
SJS608-508	1	1	20	36	64.5	47	46	41	P26	P26	S29	SJS808-002	軸用32	0.989
SJS610-510	1 1/4	1 1/4	26	40	75	63	60	55	P32	P32	S35	SJS810-002	軸用38	1.952

SJS-7※※-4※※

継手呼び	T1	T2	d	L1	L2	L3	a	h	H	適用部品サイズ					重量 (kg)
継手呼び	(G)	(R)	d	L1	L2	L3	基準径の位置	二面幅	六角対辺	部品（3）	部品（4）	部品（5）	部品（6）	部品（7）	重量 (kg)
SJS702-402	1/4	1/4	5	19.5	31.5	29	6.01	22	14	P9	P9	S10	SJS802-002	軸用12	0.137
SJS703-403	3/8	3/8	8	22	35.5	30	6.35	27	19	P12.5	P12.5	S14	SJS803-002	軸用16	0.222
SJS704-404	1/2	1/2	11.5	24	40.5	35	8.16	32	22	P16	P16	S18	SJS804-002	軸用20	0.318
SJS706-406	3/4	3/4	16	30	48.5	41	9.53	41	30	P21	P21	AS568-020(MS28775-20)	SJS806-002	軸用25	0.631
SJS708-408	1	1	20	36	57	47	10.39	46	36	P26	P26	S29	SJS808-002	軸用32	0.952
SJS710-410	1 1/4	1 1/4	26	40	65.5	61	12.7	60	46	P32	P32	S35	SJS810-002	軸用38	1.784

SJS-7※※-5※※

継手呼び	T1	T2	d	L1	L2	L3	h	H	適用部品サイズ					重量 (kg)
継手呼び	(G)	(Rc)	d	L1	L2	L3	二面幅	六角対辺	部品（3）	部品（4）	部品（5）	部品（6）	部品（7）	重量 (kg)
SJS702-502	1/4	1/4	5	19.5	34.5	29	22	19	P9	P9	S10	SJS802-002	軸用12	0.151
SJS703-503	3/8	3/8	8	22	39	30	27	24	P12.5	P12.5	S14	SJS803-002	軸用16	0.244
SJS704-504	1/2	1/2	11.5	24	45.5	35	32	30	P16	P16	S18	SJS804-002	軸用20	0.366
SJS706-506	3/4	3/4	16	30	55	41	41	36	P21	P21	AS568-020(MS28775-20)	SJS806-002	軸用25	0.694
SJS708-508	1	1	20	36	64.5	47	46	41	P26	P26	S29	SJS808-002	軸用32	0.998
SJS710-510	1 1/4	1 1/4	26	40	75	61	60	55	P32	P32	S35	SJS810-002	軸用38	1.952

SJS-8※※-4※※

継手呼び	T1	T2	d1	d2	L1	L2	L3	a	h	H1	H2	適用部品サイズ					重量 (kg)
継手呼び	(G)	(R)	d1	d2	L1	L2	L3	基準径の位置	二面幅	六角対辺	六角対辺	部品（3）	部品（4）	部品（5）	部品（6）	部品（7）	重量 (kg)
SJS802-402	1/4	1/4	5	5	19.5	31.5	32.8	6.01	22	14	19	P9	P9	S10	SJS802-002	軸用12	0.153
SJS803-403	3/8	3/8	8	8	22	35.5	34.8	6.35	27	19	22	P12.5	P12.5	S14	SJS803-002	軸用16	0.242
SJS804-404	1/2	1/2	11.5	11.5	24	40.5	38.8	8.16	32	22	27	P16	P16	S18	SJS804-002	軸用20	0.343
SJS806-406	3/4	3/4	16	16	30	48.5	44.6	9.53	41	30	36	P21	P21	AS568-020(MS28775-20)	SJS806-002	軸用25	0.696
SJS808-408	1	1	20	20	36	57	51.3	10.39	46	36	41	P26	P26	S29	SJS808-002	軸用32	0.955
SJS810-410	1 1/4	1 1/4	27.5	26	40	65.5	65.5	12.7	60	46	50	P32	P32	S35	SJS810-002	軸用38	1.848

SJS-8※※-5※※

継手呼び	T1	T2	d1	d2	L1	L2	L3	h	H1	H2	適用部品サイズ					重量 (kg)
継手呼び	(G)	(Rc)	d1	d2	L1	L2	L3	二面幅	六角対辺	六角対辺	部品（3）	部品（4）	部品（5）	部品（6）	部品（7）	重量 (kg)
SJS802-502	1/4	1/4	5	5	19.5	34.5	32.8	22	19	19	P9	P9	S10	SJS802-002	軸用12	0.167
SJS803-503	3/8	3/8	8	8	22	39	34.8	27	24	22	P12.5	P12.5	S14	SJS803-002	軸用16	0.264
SJS804-504	1/2	1/2	11.5	11.5	24	45.5	38.8	32	30	27	P16	P16	S18	SJS804-002	軸用20	0.391
SJS806-506	3/4	3/4	16	16	30	55	44.6	41	36	36	P21	P21	AS568-020(MS28775-20)	SJS806-002	軸用25	0.759
SJS808-508	1	1	20	20	36	64.5	51.3	46	41	41	P26	P26	S29	SJS808-002	軸用32	1.001
SJS810-510	1 1/4	1 1/4	27.5	26	40	75	65.5	60	55	50	P32	P32	S35	SJS810-002	軸用38	2.016

型番リスト

表示件数

型番

接続ねじの種類供給側（単式、スイベル）	接続ねじの種類排出側（単式、スイベル）	接続ねじの呼び供給側（単式、スイベル）	接続ねじの呼び排出側（単式、スイベル）	ねじ仕様	最小発注数量

G	R	1/4	[1/4B] 1/4	オスGネジ、オスシール	1個
G	R	3/8	[3/8B] 3/8	オスGネジ、オスシール	1個
G	R	3/4	[3/4B] 3/4	オスGネジ、オスシール	1個
G	R	1/4	[1/4B] 1/4	オスGネジ、メスシール	1個
G	R	1/2	[1/2B] 1/2	オスGネジ、メスシール	1個
G	R	3/4	[3/4B] 3/4	オスGネジ、メスシール	1個

通常単価(税別) (税込単価)	通常出荷日

8,008円 ( 8,809円 )	在庫品1日目当日出荷可能
8,358円 ( 9,194円 )	在庫品1日目当日出荷可能
15,684円 ( 17,252円 )	4日目
8,531円7,848円 ( 8,633円 )	4日目
9,300円 ( 10,230円 )	4日目
14,848円13,363円 ( 14,699円 )	4日目

詳細情報

基本情報

基本情報

汎用型のスイベルジョイント。
【特長】
・一般油圧用のスイベルジョイント。
・油圧ホースの対ネジリ対策に効果を発揮し、耐久性をアップ。
【用途】
・作動油を使用し油圧を伝える土木建設機械、工作機械及び一般産業機器の配管に広く使われている。
・特に、油圧の圧力配管に使用され、低速回転や揺動（往復回転運動）ができる継手。
・主に固定配管と高圧ホース連結に使用され、ホースの無理な取付防止や捩れ防止に役立つ。

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

カタログ

カタログ (見開き版)

商品担当おすすめ

イハラサイエンス
スイベルジョイント SJM形
ストレートスイベルジョイントです。
イハラサイエンス
スイベルジョイント SJH形
高耐久型のスイベルジョイントです。
昭和技研工業
圧力回転継手パールロータリージョイント KCL（単式ネジ取付式）/KCLF（フランジ取付式）
KCL（単式ネジ取付式）は、回転機器に媒体を安定供給するためのロータリージョイントです。 【特長】 ・本体が強力アルミ合金製で軽量です ・小型で取付が容易なシンプルタイプです。 ・封入玉軸受の使用により、完全無給油タイプです。 ・回転抵抗が低く、経済的です。 ・高速回転が可能です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

スイベルジョイント SJS形のレビュー

4平均満足度：4.01件のレビュー

星5
0%
星4
100%
星3
0%
星2
0%
星1
0%

工作機械の配管

満足度：4.02022/02/26

工作機械の配管に使いました。施工もすぐに出来て、強度も高く、質も高いです。

0人が参考にしています。

1件全て見る

よくあるご質問（FAQ）

Q分解可能ですか

分解は出来ません。

Q水で使用できますか

使用できません。　　ストレート形状のみで一部サイズのみですが、別に水用スイベルジョイントがございます。お問い合わせください。
