イハラサイエンス

スイベルジョイント SJM形

Name: スイベルジョイント SJM形
Brand: イハラサイエンス
SKU: 221004983762
Rating: 3 (1 reviews)

カタログ |

一部SALE 2026/01/31まで
一部当日出荷可能

平均満足度3.0

この商品のレビューをみる（1件）

この商品のFAQをみる（2件）

通常単価(税別): 12,194円～29,770円特別価格

税込単価: 13,413円～32,747円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

イハラサイエンス

スイベルジョイント SJS形

通常価格(税別)： 8,008円 (税込価格：8,809円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

イハラサイエンス

スイベルジョイント SJH形

通常価格(税別)： 16,960円 (税込価格：18,656円)

通常出荷日：19 日目

ストレートスイベルジョイント。【特長】・一般油圧用のストレートスイベルジョイン...

詳細情報を確認する

種類
スイベルジョイント
使用流体
油
最高使用温度 (℃)
95
接続種類
ストレート

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が39型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

SJM-4※※-4※※

SJM-4※※-5※※

SJM-5※※-5※※

SJM-402-402の形状

SJM-402-502の形状

SJM-502-502の形状

SJM-508-508/SJM-510-510の形状

SJM-6※※-4※※

SJM-6※※-5※※

SJM-7※※-4※※

SJM-602-402の形状

SJM-602-502の形状

SJM-702-402の形状

SJM-7※※-5※※

SJM-702-502の形状

製品仕様

定格圧力：21MPa
対象流体：油圧作動油（-20～+95℃）
振動角度：360°
振動速度：25サイクル/分（振動角110°の時）

材質

1.本体：S45C
2.ローター：S45C
3.鋼球：SUJ
4.Oリング：NBR（JIS B2401 1B）
5.バックアップリング：PTFE（JIS B2407 T2）
6.Oリング：NBR（JIS B2401 1A）
7.プラグ：鋼
8.スナップリング：SK5（JIS B2804軸用）

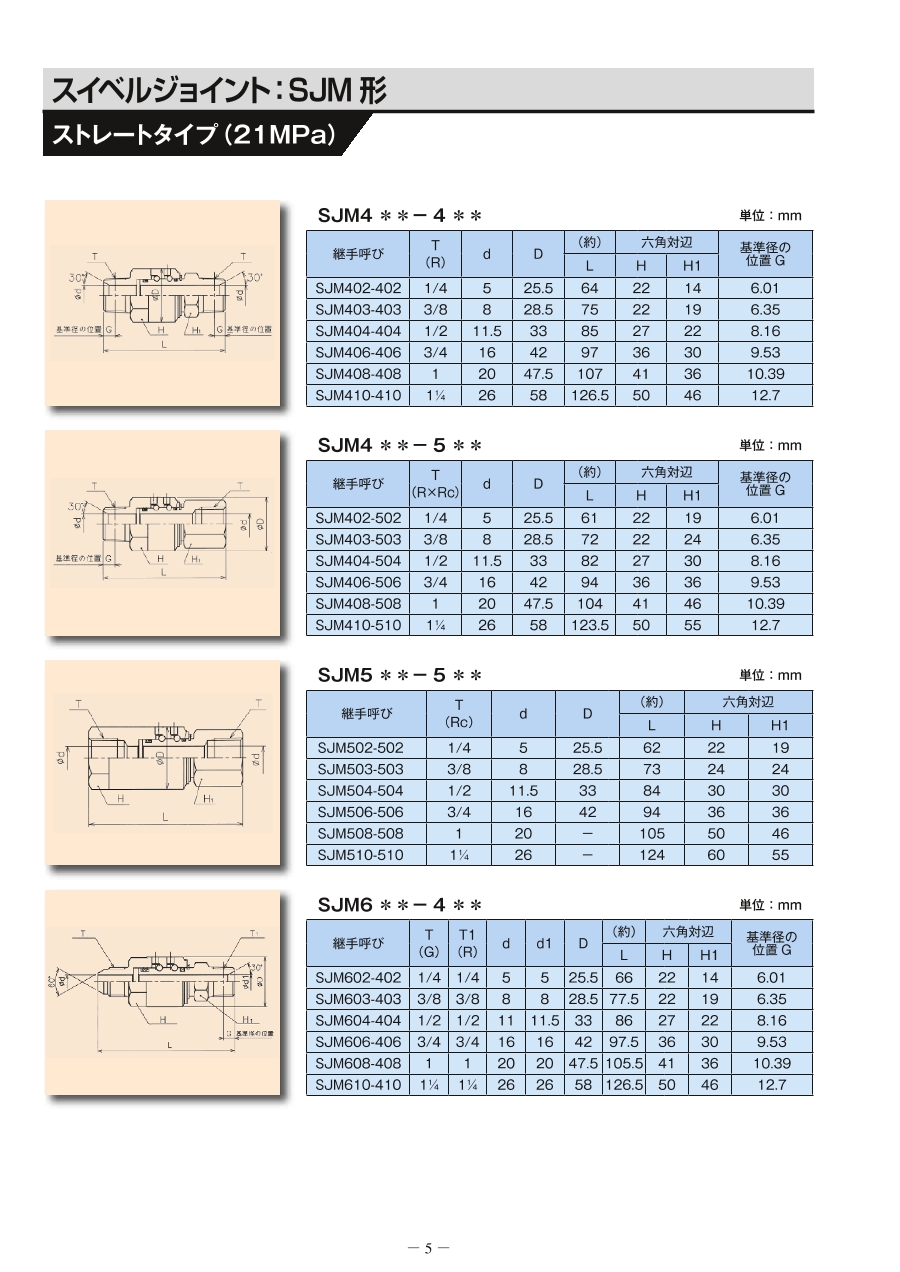

規格表

SJM4※※-4※※

継手呼び	T	d	D	（約）	六角対辺		G	重量
継手呼び	（R）	d	D	L	H	H1	基準径の位置	（kg）
SJM402-402	1/4	5	25.5	64	22	14	6.01	0.127
SJM403-403	3/8	8	28.5	75	22	19	6.35	0.182
SJM404-404	1/2	11.5	33	85	27	22	8.16	0.251
SJM406-406	3/4	16	42	97	36	30	9.53	0.460
SJM408-408	1	20	47.5	107	41	36	10.39	0.664
SJM410-410	1 1/4	26	58	126.5	50	46	12.7	1.151

SJM4※※-5※※

継手呼び	T	d	D	（約）	六角対辺		G	重量
継手呼び	（RxRc）	d	D	L	H	H1	基準径の位置	（kg）
SJM402-502	1/4	5	25.5	61	22	19	6.01	0.122
SJM403-503	3/8	8	28.5	72	22	24	6.35	0.202
SJM404-504	1/2	11.5	33	82	27	30	8.16	0.303
SJM406-506	3/4	16	42	94	36	36	9.53	0.522
SJM408-508	1	20	47.5	104	41	46	10.39	0.810
SJM410-510	1 1/4	26	58	123.5	50	55	12.7	1.505

SJM5※※-5※※

継手呼び	T	d	D	（約）	六角対辺		重量
継手呼び	（Rc）	d	D	L	H	H1	（kg）
SJM502-502	1/4	5	25.5	62	22	19	0.159
SJM503-503	3/8	8	28.5	73	24	24	0.267
SJM504-504	1/2	11.5	33	84	30	30	0.380
SJM506-506	3/4	16	42	94	36	36	0.618
SJM508-508	1	20	-	105	50	46	1.380
SJM510-510	1 1/4	26	-	124	60	55	2.004

SJM6※※-4※※

継手呼び	T	T1	d	d1	D	（約）	六角対辺		G	重量
継手呼び	（G）	（R）	d	d1	D	L	H	H1	基準径の位置	（kg）
SJM602-402	1/4	1/4	5	5	25.5	66	22	14	6.01	0.128
SJM603-403	3/8	3/8	8	8	28.5	77.5	22	19	6.35	0.183
SJM604-404	1/2	1/2	11	11.5	33	86	27	22	8.16	0.251
SJM606-406	3/4	3/4	16	16	42	97.5	36	30	9.53	0.456
SJM608-408	1	1	20	20	47.5	105.5	41	36	10.39	0.650
SJM610-410	1 1/4	1 1/4	26	26	58	126.5	50	46	12.7	1.148

SJM6※※-5※※

継手呼び	T	T1	d	d1	D	（約）	六角対辺		重量
継手呼び	（G）	（Rc）	d	d1	D	L	H	H1	（kg）
SJM602-502	1/4	1/4	5	5	25.5	63	22	19	0.123
SJM603-503	3/8	3/8	8	8	28.5	74.5	22	24	0.203
SJM604-504	1/2	1/2	11	11.5	33	83	27	30	0.303
SJM606-506	3/4	3/4	16	16	42	94.5	36	36	0.518
SJM608-508	1	1	20	20	47.5	102.5	41	46	0.796
SJM610-510	1 1/4	1 1/4	26	26	58	123.5	50	55	1.502

SJM7※※-4※※

継手呼び	T	T1	d	d1	D	（約）	六角対辺		G	重量
継手呼び	（G）	（R）	d	d1	D	L	H	H1	基準径の位置	（kg）
SJM702-402	1/4	1/4	5	9.5	25.5	63	22	14	6.01	0.127
SJM703-403	3/8	3/8	8	12.5	28.5	75	22	19	6.35	0.181
SJM704-404	1/2	1/2	11.5	16	33	84	27	22	8.16	0.250
SJM706-406	3/4	3/4	16	21.5	42	96	36	30	9.53	0.456
SJM708-408	1	1	20	27.5	47.5	105	41	36	10.39	0.655
SJM710-410	1 1/4	1 1/4	26	36	58	125.5	50	46	12.7	1.147

SJM7※※-5※※

継手呼び	T	T1	d	d1	D	（約）	六角対辺		重量
継手呼び	（G）	（Rc）	d	d1	D	L	H	H1	（kg）
SJM702-502	1/4	1/4	5	9.5	25.5	60	22	19	0.122
SJM703-503	3/8	3/8	8	12.5	28.5	72	22	24	0.201
SJM704-504	1/2	1/2	11.5	16	33	81	27	30	0.302
SJM706-506	3/4	3/4	16	21.5	42	93	36	36	0.518
SJM708-508	1	1	20	27.5	47.5	102	41	46	0.801
SJM710-510	1 1/4	1 1/4	26	36	58	122.5	50	55	1.501

型番リスト

表示件数

型番

接続ねじの種類供給側（単式、スイベル）	接続ねじの種類排出側（単式、スイベル）	接続ねじの呼び供給側（単式、スイベル）	接続ねじの呼び排出側（単式、スイベル）	ねじ仕様	最小発注数量

R	R	1/4	[1/4B] 1/4	-	1個
R	Rc	1/4	[1/4B] 1/4	-	1個
R	R	3/8	[3/8B] 3/8	-	1個
R	Rc	3/8	[3/8B] 3/8	-	1個
R	R	1/2	[1/2B] 1/2	-	1個
R	R	3/4	[3/4B] 3/4	-	1個
R	R	1	[1B] 1	-	1個
R	Rc	1	[1B] 1	-	1個
R	R	1 1/4	[1 1/4B] 1 1/4	-	1個
Rc	Rc	1/4	[1/4B] 1/4	-	1個
Rc	Rc	3/8	[3/8B] 3/8	-	1個
Rc	Rc	1/2	[1/2B] 1/2	-	1個
Rc	Rc	3/4	[3/4B] 3/4	-	1個
Rc	Rc	1	[1B] 1	-	1個
Rc	Rc	1 1/4	[1 1/4B] 1 1/4	-	1個
G	R	1/4	[1/4B] 1/4	オスGネジ、オスシール	1個
G	Rc	1/4	[1/4B] 1/4	オスGネジ、オスシール	1個
G	R	3/8	[3/8B] 3/8	オスGネジ、オスシール	1個
G	Rc	3/8	[3/8B] 3/8	オスGネジ、オスシール	1個
G	R	1/2	[1/2B] 1/2	オスGネジ、オスシール	1個
G	Rc	1/2	[1/2B] 1/2	オスGネジ、オスシール	1個
G	R	3/4	[3/4B] 3/4	オスGネジ、オスシール	1個
G	Rc	3/4	[3/4B] 3/4	オスGネジ、オスシール	1個
G	R	1	[1B] 1	オスGネジ、オスシール	1個
G	Rc	1	[1B] 1	オスGネジ、オスシール	1個
G	R	1 1/4	[1 1/4B] 1 1/4	オスGネジ、オスシール	1個
G	Rc	1 1/4	[1 1/4B] 1 1/4	オスGネジ、オスシール	1個
G	R	1/4	[1/4B] 1/4	オスGネジ、メスシール	1個
G	Rc	1/4	[1/4B] 1/4	オスGネジ、メスシール	1個
G	R	3/8	[3/8B] 3/8	オスGネジ、メスシール	1個
G	Rc	3/8	[3/8B] 3/8	オスGネジ、メスシール	1個
G	R	1/2	[1/2B] 1/2	オスGネジ、メスシール	1個
G	Rc	1/2	[1/2B] 1/2	オスGネジ、メスシール	1個
G	R	3/4	[3/4B] 3/4	オスGネジ、メスシール	1個
G	Rc	3/4	[3/4B] 3/4	オスGネジ、メスシール	1個
G	R	1	[1B] 1	オスGネジ、メスシール	1個
G	Rc	1	[1B] 1	オスGネジ、メスシール	1個
G	R	1 1/4	[1 1/4B] 1 1/4	オスGネジ、メスシール	1個
G	Rc	1 1/4	[1 1/4B] 1 1/4	オスGネジ、メスシール	1個

通常単価(税別) (税込単価)	通常出荷日

12,893円11,603円 ( 12,763円 )	16日目
12,893円 ( 14,182円 )	16日目
14,636円 ( 16,100円 )	在庫品1日目当日出荷可能
16,092円 ( 17,701円 )	在庫品1日目当日出荷可能
13,244円11,919円 ( 13,111円 )	16日目
19,018円17,116円 ( 18,828円 )	16日目
19,052円17,527円 ( 19,280円 )	16日目
19,198円17,662円 ( 19,428円 )	16日目
29,473円27,115円 ( 29,827円 )	16日目
12,893円 ( 14,182円 )	16日目
14,637円13,173円 ( 14,490円 )	16日目
15,688円 ( 17,257円 )	16日目
16,558円14,902円 ( 16,392円 )	16日目
19,198円17,662円 ( 19,428円 )	16日目
29,473円27,115円 ( 29,827円 )	16日目
13,418円 ( 14,760円 )	16日目
13,418円12,076円 ( 13,284円 )	16日目
18,332円 ( 20,165円 )	16日目
15,163円13,646円 ( 15,011円 )	16日目
16,558円 ( 18,214円 )	16日目
18,200円 ( 20,020円 )	16日目
16,557円14,901円 ( 16,391円 )	16日目
16,557円 ( 18,213円 )	16日目
19,011円 ( 20,912円 )	16日目
19,011円 ( 20,912円 )	16日目
29,770円 ( 32,747円 )	16日目
29,770円27,388円 ( 30,127円 )	16日目
12,893円11,603円 ( 12,763円 )	16日目
12,426円 ( 13,669円 )	16日目
14,637円13,173円 ( 14,490円 )	16日目
12,194円 ( 13,413円 )	16日目
13,244円11,919円 ( 13,111円 )	16日目
13,244円11,919円 ( 13,111円 )	16日目
16,558円14,902円 ( 16,392円 )	16日目
16,558円14,902円 ( 16,392円 )	16日目
19,198円17,662円 ( 19,428円 )	16日目
19,198円17,662円 ( 19,428円 )	16日目
29,473円27,115円 ( 29,827円 )	16日目
29,473円27,115円 ( 29,827円 )	16日目

詳細情報

基本情報

基本情報

ストレートスイベルジョイント。
【特長】
・一般油圧用のストレートスイベルジョイント。
・油圧ホースの対ネジリ対策に効果を発揮し、耐久性をアップ。
・接続部の形状は、機器及びホースの金具の形状により対応可能。
【用途】
・作動油を使用し油圧を伝える土木建設機械、工作機械及び一般産業機器の配管に広く使われている。
・特に、油圧の圧力配管に使用され、低速回転や揺動（往復回転運動）ができる継手。
・主に固定配管と高圧ホース連結に使用され、ホースの無理な取付防止や捩れ防止に役立つ。

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

カタログ

カタログ (見開き版)

商品担当おすすめ

イハラサイエンス
スイベルジョイント SJH形
高耐久型のスイベルジョイントです。
イハラサイエンス
スイベルジョイント SJS形
汎用型のスイベルジョイントです。
昭和技研工業
圧力回転継手パールロータリージョイント KCL（単式ネジ取付式）/KCLF（フランジ取付式）
KCL（単式ネジ取付式）は、回転機器に媒体を安定供給するためのロータリージョイントです。 【特長】 ・本体が強力アルミ合金製で軽量です ・小型で取付が容易なシンプルタイプです。 ・封入玉軸受の使用により、完全無給油タイプです。 ・回転抵抗が低く、経済的です。 ・高速回転が可能です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

スイベルジョイント SJM形のレビュー

3平均満足度：3.01件のレビュー

星5
0%
星4
0%
星3
100%
星2
0%
星1
0%

冷却ユニット部配管に使用

満足度：3.02018/06/27

金型射出成型機ねじコア内に冷却水を注入するためのユニットとの接続部に使用しています。なかなか理想の商品がなくこの商品で代...もっと読む

2人が参考にしています。

1件全て見る

よくあるご質問（FAQ）

Q分解可能ですか？

分解は出来ません。

Q水で使用できますか？

使用できません。ストレート形状のみで一部サイズのみですが、別に水用スイベルジョイントがございます。お問い合わせください。
