メカニカル部品技術窓口

絞り込み条件

未確定：候補が42型番あります。

接続ねじの種類供給側（単式、スイベル）
~mm
- Rc
- G
接続ねじの種類排出側（単式、スイベル）
~mm
- R
- Rc
接続ねじの呼び供給側（単式、スイベル）
~mm
- 1/4
- 3/8
- 1/2
- 3/4
- 1
- 1 1/4
- 1 1/2
接続ねじの呼び排出側（単式、スイベル）
1/4B
1/4
3/8B
3/8
1/2B
1/2
3/4B
3/4
1B
1
1 1/4B
1 1/4
1 1/2B
1 1/2
ねじ仕様
~mm
- オスGネジ、オスシール
- オスGネジ、メスシール
タイプ
~mm
出荷日
- すべて
- 19日以内

イハラサイエンス

スイベルジョイント SJH形

カタログ |

一部SALE 2026/01/31まで

この商品のFAQをみる（2件）

通常単価(税別): 16,960円～51,825円特別価格

税込単価: 18,656円～57,008円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

イハラサイエンス

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

イハラサイエンス

通常出荷日：在庫品1日目

高耐久型のスイベルジョイント。【特長】・油圧ホースの対ネジリ対策に効果を発揮し...

種類
スイベルジョイント
使用流体
油
最高使用温度 (℃)
95
接続種類
エルボ

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が42型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

SJH-5※※-4※※

SJH-5※※-5※※

SJH-6※※-4※※

SJH-6※※-5※※

SJH-7※※-4※※

SJH-7※※-5※※

製品仕様

定格圧力：21MPa
対象流体：油圧作動油（-20～+95℃）
振動角度：360°
振動速度：25サイクル/分（振動角110°の時）

材質

1.本体：S45C、黒染
2.ローター：S45C、黒染
3.カラーA：S25C
4.カラーB：S25C
5.スリッパシール
6.スナップリング：SK5（JIS B2804）
7.Oリング：NBR（JIS B2401 1A）
8.Oリング：NBR

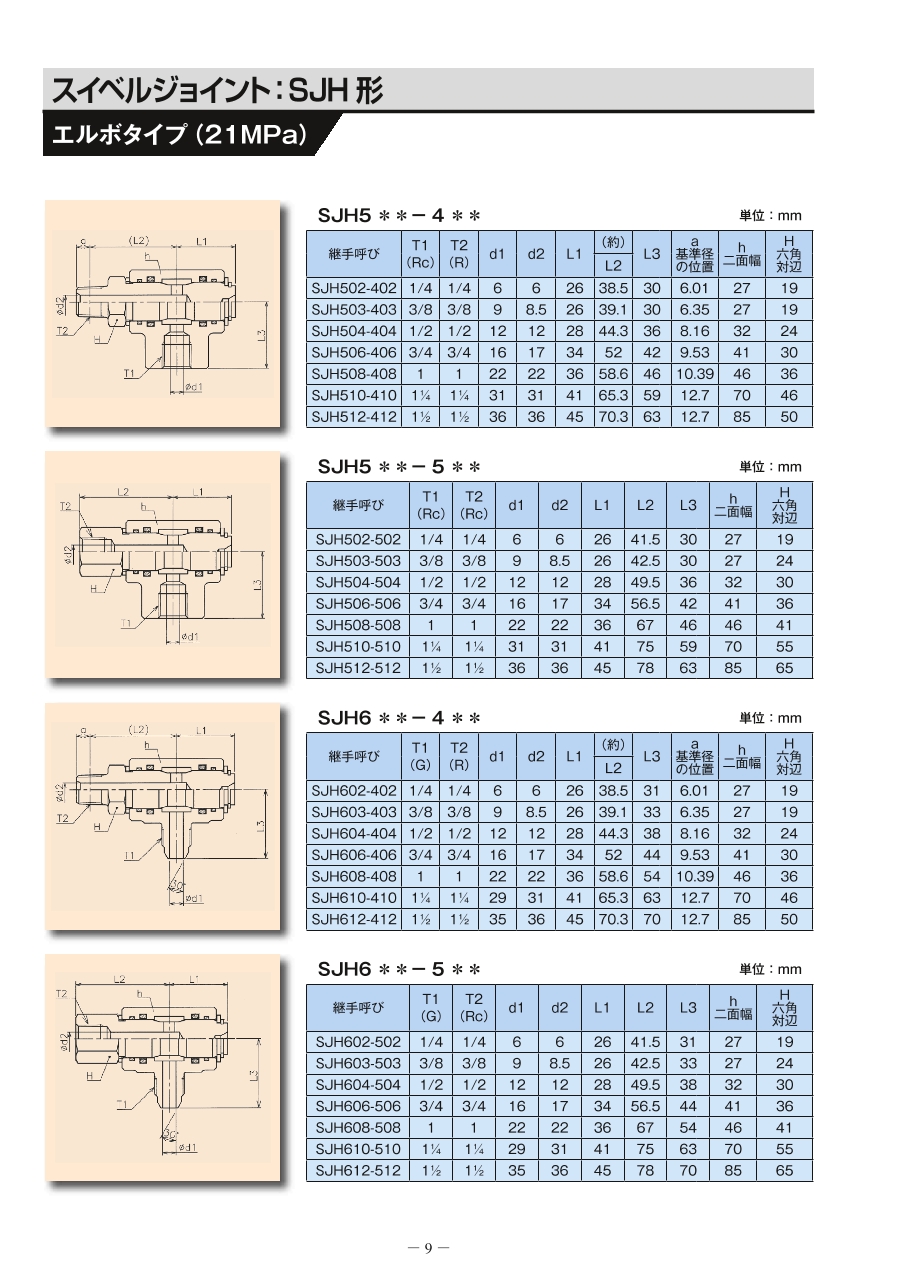

規格表

SJH5※※-4※※

SJH510-410/SJH512-412の本体は鍛造素材ではなく、丸材からの削り出し。

継手呼び	T1	T2	d1	d2	L1	（約）	L3	a	h	H	適用部品サイズ						重量
継手呼び	(Rc)	(R)	d1	d2	L1	L2	L3	基準径の位置	二面幅	六角対辺	部品（3）	部品（4）	部品（5）	部品（6）	部品（7）	部品（8）	(kg)
SJH502-402	1/4	1/4	6	6	26	38.5	30	6.01	27	19	S-76226	S-76227	S-76225-1	軸用14	P18	S18	0.276
SJH503-403	3/8	3/8	9	8.5	26	39.1	30	6.35	27	19	S-76226	S-76227	S-76225-1	軸用14	P18	S18	0.265
SJH504-404	1/2	1/2	12	12	28	44.3	36	8.16	32	24	S-76228	S-76229	S-76225-2	軸用15	P21	S20	0.382
SJH506-406	3/4	3/4	16	17	34	52	42	9.53	41	30	S-76230	S-76231	S-76225-3	軸用20	P26	S25	0.745
SJH508-408	1	1	22	22	36	58.6	46	10.39	46	36	S-76232	S-76233	S-76225-4	軸用25	P32	S30	0.924
SJH510-410	1 1/4	1 1/4	31	31	41	65.3	59	12.7	70	46	S-82026	S-82027	S-76225-5	軸用35	P42	S40	2.717
SJH512-412	1 1/2	1 1/2	36	36	45	70.3	63	12.7	85	50	S-85095	S-85096	S-76225-7	軸用40	P48	S46	3.831

SJH5※※-5※※

SJH510-510/SJH512-512の本体は鍛造素材ではなく、丸材からの削り出し。

継手呼び	T1	T2	d1	d2	L1	L2	L3	h	H	適用部品サイズ						重量
継手呼び	(Rc)	(Rc)	d1	d2	L1	L2	L3	二面幅	六角対辺	部品（3）	部品（4）	部品（5）	部品（6）	部品（7）	部品（8）	(kg)
SJH502-502	1/4	1/4	6	6	26	41.5	30	27	19	S-76226	S-76227	S-76225-1	軸用14	P18	S18	0.281
SJH503-503	3/8	3/8	9	8.5	26	42.5	30	27	24	S-76226	S-76227	S-76225-1	軸用14	P18	S18	0.285
SJH504-504	1/2	1/2	12	12	28	49.5	36	32	30	S-76228	S-76229	S-76225-2	軸用15	P21	S20	0.429
SJH506-506	3/4	3/4	16	17	34	56.5	42	41	36	S-76230	S-76231	S-76225-3	軸用20	P26	S25	0.795
SJH508-508	1	1	22	22	36	67	46	46	41	S-76232	S-76233	S-76225-4	軸用25	P32	S30	0.990
SJH510-510	1 1/4	1 1/4	31	31	41	75	59	70	55	S-82026	S-82027	S-76225-5	軸用35	P42	S40	2.934
SJH512-512	1 1/2	1 1/2	36	36	45	78	63	85	65	S-85095	S-85096	S-76225-7	軸用40	P48	S46	4.194

SJH6※※-4※※

SJH610-410/SJH612-412の本体は鍛造素材ではなく、丸材からの削り出し。

継手呼び	T1	T2	d1	d2	L1	（約）	L3	a	h	H	適用部品サイズ						重量
継手呼び	(G)	(R)	d1	d2	L1	L2	L3	基準径の位置	二面幅	六角対辺	部品（3）	部品（4）	部品（5）	部品（6）	部品（7）	部品（8）	(kg)
SJH602-402	1/4	1/4	6	6	26	38.5	31	6.01	27	19	S-76226	S-76227	S-76225-1	軸用14	P18	S18	0.232
SJH603-403	3/8	3/8	9	8.5	26	39.1	33	6.35	27	19	S-76226	S-76227	S-76225-1	軸用14	P18	S18	0.235
SJH604-404	1/2	1/2	12	12	28	44.3	38	8.16	32	24	S-76228	S-76229	S-76225-2	軸用15	P21	S20	0.342
SJH606-406	3/4	3/4	16	17	34	52	44	9.53	41	30	S-76230	S-76231	S-76225-3	軸用20	P26	S25	0.652
SJH608-408	1	1	22	22	36	58.6	54	10.39	46	36	S-76232	S-76233	S-76225-4	軸用25	P32	S30	0.942
SJH610-410	1 1/4	1 1/4	29	31	41	65.3	63	12.7	70	46	S-82026	S-82027	S-76225-5	軸用35	P42	S40	2.059
SJH612-412	1 1/2	1 1/2	35	36	45	70.3	70	12.7	85	50	S-85095	S-85096	S-76225-7	軸用40	P48	S46	3.225

SJH6※※-5※※

SJH610-510/SJH612-512の本体は鍛造素材ではなく、丸材からの削り出し。

継手呼び	T1	T2	d1	d2	L1	L2	L3	h	H	適用部品サイズ						重量
継手呼び	(G)	(Rc)	d1	d2	L1	L2	L3	二面幅	六角対辺	部品（3）	部品（4）	部品（5）	部品（6）	部品（7）	部品（8）	(kg)
SJH602-502	1/4	1/4	6	6	26	41.5	31	27	19	S-76226	S-76227	S-76225-1	軸用14	P18	S18	0.237
SJH603-503	3/8	3/8	9	8.5	26	42.5	33	27	24	S-76226	S-76227	S-76225-1	軸用14	P18	S18	0.255
SJH604-504	1/2	1/2	12	12	28	49.5	38	32	30	S-76228	S-76229	S-76225-2	軸用15	P21	S20	0.389
SJH606-506	3/4	3/4	16	17	34	56.5	44	41	36	S-76230	S-76231	S-76225-3	軸用20	P26	S25	0.702
SJH608-508	1	1	22	22	36	67	54	46	41	S-76232	S-76233	S-76225-4	軸用25	P32	S30	1.008
SJH610-510	1 1/4	1 1/4	29	31	41	75	63	70	55	S-82026	S-82027	S-76225-5	軸用35	P42	S40	2.276
SJH612-512	1 1/2	1 1/2	35	36	45	78	70	85	65	S-85095	S-85096	S-76225-7	軸用40	P48	S46	3.588

SJH7※※-4※※

SJH710-410/SJH712-412の本体は鍛造素材ではなく、丸材からの削り出し。

継手呼び	T1	T2	d1	d2	L1	（約）	L3	a	h	H	適用部品サイズ						重量
継手呼び	(G)	(R)	d1	d2	L1	L2	L3	基準径の位置	二面幅	六角対辺	部品（3）	部品（4）	部品（5）	部品（6）	部品（7）	部品（8）	(kg)
SJH702-402	1/4	1/4	6	6	26	38.5	29	6.01	27	19	S-76226	S-76227	S-76225-1	軸用14	P18	S18	0.233
SJH703-403	3/8	3/8	9	8.5	26	39.1	30	6.35	27	19	S-76226	S-76227	S-76225-1	軸用14	P18	S18	0.235
SJH704-404	1/2	1/2	12	12	28	44.3	37	8.16	32	24	S-76228	S-76229	S-76225-2	軸用15	P21	S20	0.342
SJH706-406	3/4	3/4	16	17	34	52	41	9.53	41	30	S-76230	S-76231	S-76225-3	軸用20	P26	S25	0.640
SJH708-408	1	1	22	22	36	58.6	49	10.39	46	36	S-76232	S-76233	S-76225-4	軸用25	P32	S30	0.864
SJH710-410	1 1/4	1 1/4	31	31	41	65.3	61	12.7	70	46	S-82026	S-82027	S-76225-5	軸用35	P42	S40	2.003
SJH712-412	1 1/2	1 1/2	36	36	45	70.3	68	12.7	85	50	S-85095	S-85096	S-76225-7	軸用40	P48	S46	3.231

SJH7※※-5※※

SJH710-510/SJH712-512の本体は鍛造素材ではなく、丸材からの削り出し。

継手呼び	T1	T2	d1	d2	L1	L2	L3	h	H	適用部品サイズ						重量
継手呼び	(G)	(Rc)	d1	d2	L1	L2	L3	二面幅	六角対辺	部品（3）	部品（4）	部品（5）	部品（6）	部品（7）	部品（8）	(kg)
SJH702-502	1/4	1/4	6	6	26	41.5	29	27	19	S-76226	S-76227	S-76225-1	軸用14	P18	S18	0.238
SJH703-503	3/8	3/8	9	8.5	26	42.5	30	27	24	S-76226	S-76227	S-76225-1	軸用14	P18	S18	0.255
SJH704-504	1/2	1/2	12	12	28	49.5	37	32	30	S-76228	S-76229	S-76225-2	軸用15	P21	S20	0.389
SJH706-506	3/4	3/4	16	17	34	56.5	41	41	36	S-76230	S-76231	S-76225-3	軸用20	P26	S25	0.690
SJH708-508	1	1	22	22	36	67	49	46	41	S-76232	S-76233	S-76225-4	軸用25	P32	S30	0.930
SJH710-510	1 1/4	1 1/4	31	31	41	75	61	70	55	S-82026	S-82027	S-76225-5	軸用35	P42	S40	2.220
SJH712-512	1 1/2	1 1/2	36	36	45	78	68	85	65	S-85095	S-85096	S-76225-7	軸用40	P48	S46	3.594

型番リスト

表示件数

型番

接続ねじの種類供給側（単式、スイベル）	接続ねじの種類排出側（単式、スイベル）	接続ねじの呼び供給側（単式、スイベル）	接続ねじの呼び排出側（単式、スイベル）	ねじ仕様	最小発注数量

Rc	R	1/4	[1/4B] 1/4	-	1個
Rc	Rc	1/4	[1/4B] 1/4	-	1個
Rc	R	3/8	[3/8B] 3/8	-	1個
Rc	Rc	3/8	[3/8B] 3/8	-	1個
Rc	R	1/2	[1/2B] 1/2	-	1個
Rc	Rc	1/2	[1/2B] 1/2	-	1個
Rc	R	3/4	[3/4B] 3/4	-	1個
Rc	Rc	3/4	[3/4B] 3/4	-	1個
Rc	R	1	[1B] 1	-	1個
Rc	Rc	1	[1B] 1	-	1個
Rc	R	1 1/4	[1 1/4B] 1 1/4	-	1個
Rc	Rc	1 1/4	[1 1/4B] 1 1/4	-	1個
Rc	R	1 1/2	[1 1/2B] 1 1/2	-	1個
Rc	Rc	1 1/2	[1 1/2B] 1 1/2	-	1個
G	R	1/4	[1/4B] 1/4	オスGネジ、オスシール	1個
G	Rc	1/4	[1/4B] 1/4	オスGネジ、オスシール	1個
G	R	3/8	[3/8B] 3/8	オスGネジ、オスシール	1個
G	Rc	3/8	[3/8B] 3/8	オスGネジ、オスシール	1個
G	R	1/2	[1/2B] 1/2	オスGネジ、オスシール	1個
G	Rc	1/2	[1/2B] 1/2	オスGネジ、オスシール	1個
G	R	3/4	[3/4B] 3/4	オスGネジ、オスシール	1個
G	Rc	3/4	[3/4B] 3/4	オスGネジ、オスシール	1個
G	R	1	[1B] 1	オスGネジ、オスシール	1個
G	Rc	1	[1B] 1	オスGネジ、オスシール	1個
G	R	1 1/4	[1 1/4B] 1 1/4	オスGネジ、オスシール	1個
G	Rc	1 1/4	[1 1/4B] 1 1/4	オスGネジ、オスシール	1個
G	R	1 1/2	[1 1/2B] 1 1/2	オスGネジ、オスシール	1個
G	Rc	1 1/2	[1 1/2B] 1 1/2	オスGネジ、オスシール	1個
G	R	1/4	[1/4B] 1/4	オスGネジ、メスシール	1個
G	Rc	1/4	[1/4B] 1/4	オスGネジ、メスシール	1個
G	R	3/8	[3/8B] 3/8	オスGネジ、メスシール	1個
G	Rc	3/8	[3/8B] 3/8	オスGネジ、メスシール	1個
G	R	1/2	[1/2B] 1/2	オスGネジ、メスシール	1個
G	Rc	1/2	[1/2B] 1/2	オスGネジ、メスシール	1個
G	R	3/4	[3/4B] 3/4	オスGネジ、メスシール	1個
G	Rc	3/4	[3/4B] 3/4	オスGネジ、メスシール	1個
G	R	1	[1B] 1	オスGネジ、メスシール	1個
G	Rc	1	[1B] 1	オスGネジ、メスシール	1個
G	R	1 1/4	[1 1/4B] 1 1/4	オスGネジ、メスシール	1個
G	Rc	1 1/4	[1 1/4B] 1 1/4	オスGネジ、メスシール	1個
G	R	1 1/2	[1 1/2B] 1 1/2	オスGネジ、メスシール	1個
G	Rc	1 1/2	[1 1/2B] 1 1/2	オスGネジ、メスシール	1個

通常単価(税別) (税込単価)	通常出荷日

19,055円 ( 20,961円 )	19日目
18,665円17,171円 ( 18,888円 )	19日目
17,117円 ( 18,829円 )	19日目
20,516円18,874円 ( 20,761円 )	19日目
17,261円 ( 18,987円 )	19日目
18,942円 ( 20,836円 )	19日目
21,322円19,616円 ( 21,578円 )	19日目
21,322円19,616円 ( 21,578円 )	19日目
27,239円25,059円 ( 27,565円 )	19日目
27,239円25,059円 ( 27,565円 )	19日目
40,657円36,591円 ( 40,250円 )	19日目
40,657円36,591円 ( 40,250円 )	19日目
49,975円44,977円 ( 49,475円 )	19日目
49,975円 ( 54,973円 )	19日目
17,362円 ( 19,098円 )	19日目
17,346円15,958円 ( 17,554円 )	19日目
17,117円 ( 18,829円 )	19日目
17,117円 ( 18,829円 )	19日目
17,261円 ( 18,987円 )	19日目
18,422円16,948円 ( 18,643円 )	19日目
21,322円19,616円 ( 21,578円 )	19日目
21,322円19,616円 ( 21,578円 )	19日目
27,239円25,059円 ( 27,565円 )	19日目
27,239円25,059円 ( 27,565円 )	19日目
40,657円36,591円 ( 40,250円 )	19日目
40,657円36,591円 ( 40,250円 )	19日目
49,975円44,977円 ( 49,475円 )	19日目
51,825円46,642円 ( 51,306円 )	19日目
16,960円15,603円 ( 17,163円 )	19日目
16,960円15,603円 ( 17,163円 )	19日目
17,117円 ( 18,829円 )	19日目
17,117円 ( 18,829円 )	19日目
18,422円16,948円 ( 18,643円 )	19日目
18,422円16,948円 ( 18,643円 )	19日目
21,322円19,616円 ( 21,578円 )	19日目
21,322円19,616円 ( 21,578円 )	19日目
27,239円25,059円 ( 27,565円 )	19日目
27,239円25,059円 ( 27,565円 )	19日目
40,657円36,591円 ( 40,250円 )	19日目
40,657円36,591円 ( 40,250円 )	19日目
51,825円46,642円 ( 51,306円 )	19日目
51,825円46,642円 ( 51,306円 )	19日目

詳細情報

基本情報

基本情報

高耐久型のスイベルジョイント。
【特長】
・油圧ホースの対ネジリ対策に効果を発揮し、耐久性をアップ。
【用途】
・作動油を使用し油圧を伝える土木建設機械、工作機械及び一般産業機器の配管に広く使われている。
・特に、油圧の圧力配管に使用され、低速回転や揺動（往復回転運動）ができる継手。
・主に固定配管と高圧ホース連結に使用され、ホースの無理な取付防止や捩れ防止に役立つ。

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

カタログ

カタログ (見開き版)

商品担当おすすめ

イハラサイエンス
スイベルジョイント SJM形
ストレートスイベルジョイントです。
イハラサイエンス
スイベルジョイント SJS形
汎用型のスイベルジョイントです。
昭和技研工業
圧力回転継手パールロータリージョイント KCL（単式ネジ取付式）/KCLF（フランジ取付式）
KCL（単式ネジ取付式）は、回転機器に媒体を安定供給するためのロータリージョイントです。 【特長】 ・本体が強力アルミ合金製で軽量です ・小型で取付が容易なシンプルタイプです。 ・封入玉軸受の使用により、完全無給油タイプです。 ・回転抵抗が低く、経済的です。 ・高速回転が可能です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

スイベルジョイント SJH形のレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Q分解可能ですか？

分解は出来ません。

Q水で使用できますか？

使用できません。ストレート形状のみで一部サイズのみですが、別に水用スイベルジョイントがございます。お問い合わせください。
