イハラサイエンス

e1タッチホース用継手

Name: e1タッチ ホース用継手
Brand: イハラサイエンス
SKU: 221004983638
Rating: 4.6 (3 reviews)

カタログ |

数量スライド割引
当日出荷可能

4.6

平均満足度4.6

この商品のレビューをみる（3件）

この商品のFAQをみる（2件）

通常単価(税別): 4,281円～8,149円

税込単価: 4,709円～8,964円

ブレードホース用の継手。冷却配管（ホース）に最適です！！安全、簡単、スピーディ...

詳細情報を確認する

種類
ホース継手
使用流体
水 / 空気 / ガス
本体材質
ステンレス
ホース接続種類
ナット締付
接続種類
オス
接続ねじの種類
R

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が8型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品仕様

E1タッチ基本構造

材質

部品名	本体	インサート	Oリング	スリーブ	ナット
材質	SUS316	SUS304	バイトン	ポリアセタール	SUS304

ホース使用圧力

ホースサイズ（内径×外径）	使用圧力（Mpa）	ホースサイズ（内径×外径）	使用圧力（Mpa）
4×9～10×16	0～1.0	19×26～25×33	0～0.6
12×18～15×22	0～0.8	32×41	0～0.4

使用例

締付け手順

ホース端面を直角に切断し、ホースにナット、スリーブを挿入。
ホースにインサートを挿入。ホースはインサートのホース突き当て面まで一杯に押し込む。
スリープをインサート側に戻し、一杯に押し当てる。
ナットを本体にねじ込み、本体の突当面に当たるまで一杯に締め付ける。

選定サポート情報

型式見本図

型番リスト

表示件数

型番

形状

接続ねじの呼び

適用ホース内径

(φ)

適用ホース外径

(φ)

最小発注数量

ストレート	1/4	8	13.5	1個
ストレート	3/8	10	16	1個
ストレート	1/2	10	16	1個
ストレート	3/8	12	18	1個
ストレート	1/2	12	18	1個
ストレート	3/8	15	22	1個
ストレート	1/2	15	22	1個
ストレート	3/4	19	26	1個

通常単価(税別) (税込単価)	通常出荷日

4,281円 ( 4,709円 )	在庫品1日目当日出荷可能
4,451円 ( 4,896円 )	在庫品1日目当日出荷可能
4,465円 ( 4,912円 )	在庫品1日目当日出荷可能
4,451円 ( 4,896円 )	在庫品1日目当日出荷可能
4,451円 ( 4,896円 )	在庫品1日目当日出荷可能
4,451円 ( 4,896円 )	在庫品1日目当日出荷可能
4,451円 ( 4,896円 )	在庫品1日目当日出荷可能
8,149円 ( 8,964円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

ブレードホース用の継手。
冷却配管（ホース）に最適です！！
安全、簡単、スピーディーに脱着が可能！！
【特長】
・インサートをホースに差し込みスリーブで押さえる構造の為、水漏れ、ホースの抜けを無くし、完全にシールします。
・継手本体とホース差し込み部を簡単に脱着できます。
・本体はBI-LOK継手と共有ですので、継手形状が豊富です。
・適正な締付けで、ホースの破壊圧力以上の耐圧性能を持っています。
・気密性も優れています。
・インサートの穴径とホースの内径は同一の為、ホース取付部で流量が絞られません。
・本体は、BI-LOK継手のため、ハード配管からソフト配管への変更が簡単に出来ます。
【用途】
・軟質塩化ビニールホース用として開発された継手。
・施工が容易で繰り返し使用が可能。

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

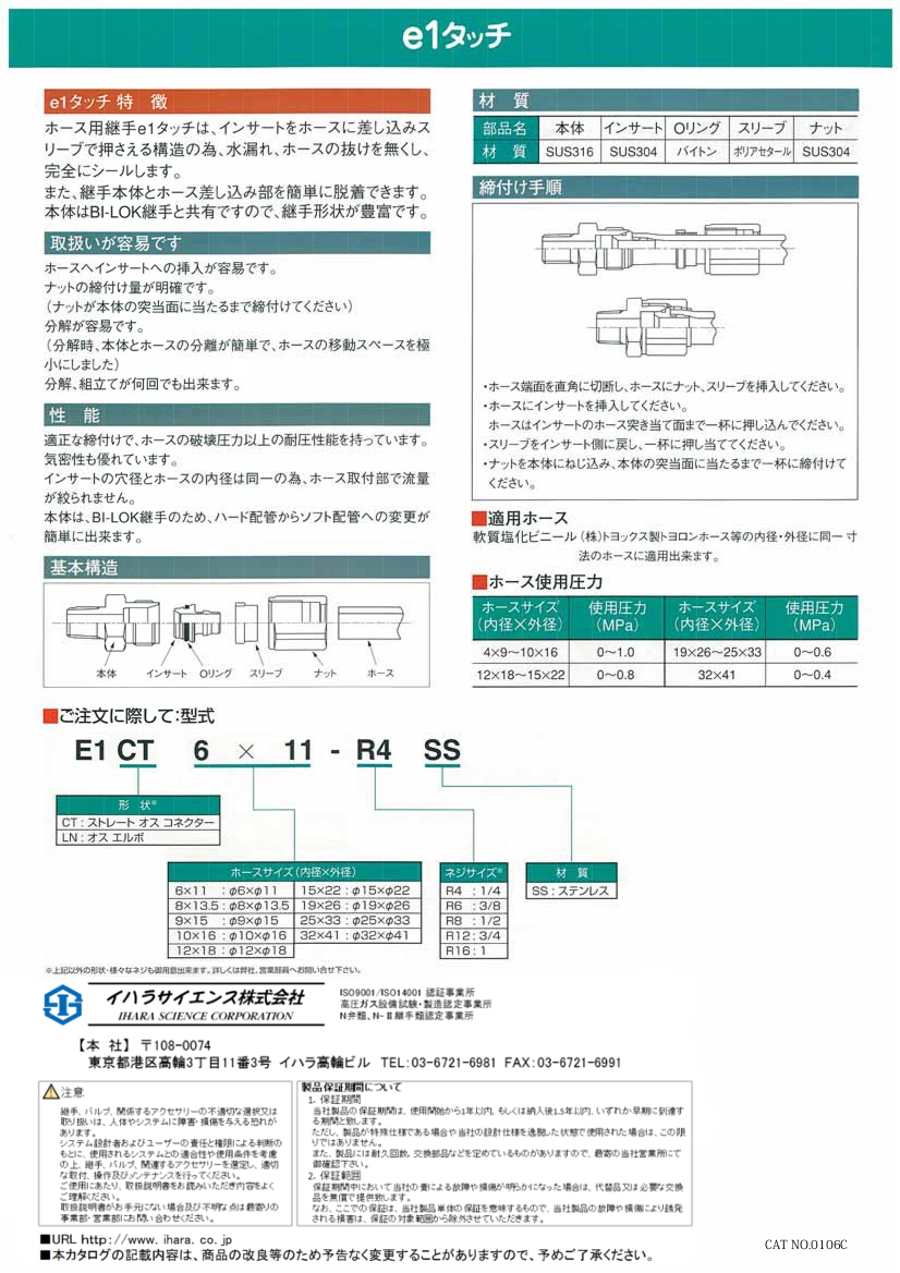

カタログ

カタログ (見開き版)

商品担当おすすめ

イハラサイエンス
ダブルフェルールタイプチューブ継手ユニオン MDUA
ステンレスチューブ用のくい込み継手です。
ミスミ
ホース用継手おねじニップル SUS316・SUS304・黄銅
在庫品のため即日出荷可能です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

e1タッチホース用継手のレビュー

4.6平均満足度：4.63件のレビュー

星5
67%
星4
33%
星3
0%
星2
0%
星1
0%

ブレードホース固定用

満足度：5.02021/07/07

取付け簡単で漏れやホースが外れることが今まで無いためリピートで購入しています。もう少し値段が安いとさらに購入しやすい...もっと読む

1人が参考にしています。

冶具用

満足度：5.02020/01/06

治具の組立に使用しています。特殊・少量使用なサイズも１本から購入できるので在庫にならず助かります。

0人が参考にしています。

自社設備品の各所に使用

満足度：4.02018/06/27

自社設備品の各所に使用しています。設備メンテナンス時の交換等に利用しています。もともと純正品として使われていた部品であり...もっと読む

0人が参考にしています。

3件全て見る

よくあるご質問（FAQ）

Q使用できるチューブを教えて下さい。

軟質塩化ビニールです、その他チューブも使用可能な事がございますのでお問い合わせ下さい。

Q脱着回数は何回ですか

目安は10回ですが、チューブの変形状況等を確認の上ご使用下さい。
