CE形鋼管用くい込み継手 ティー中ニップル KTN
- 通常単価(税別)
- 4,177円～4,410円
- 税込単価
- 4,595円～4,851円
通常出荷日：在庫品1日目～15日目一部当日出荷可能
コンパクトタイプのくい込み継手のティー中ニップル。【特長】・CE形くい込み継手は圧力13.7MPaまで...
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
未確定：候補が2型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

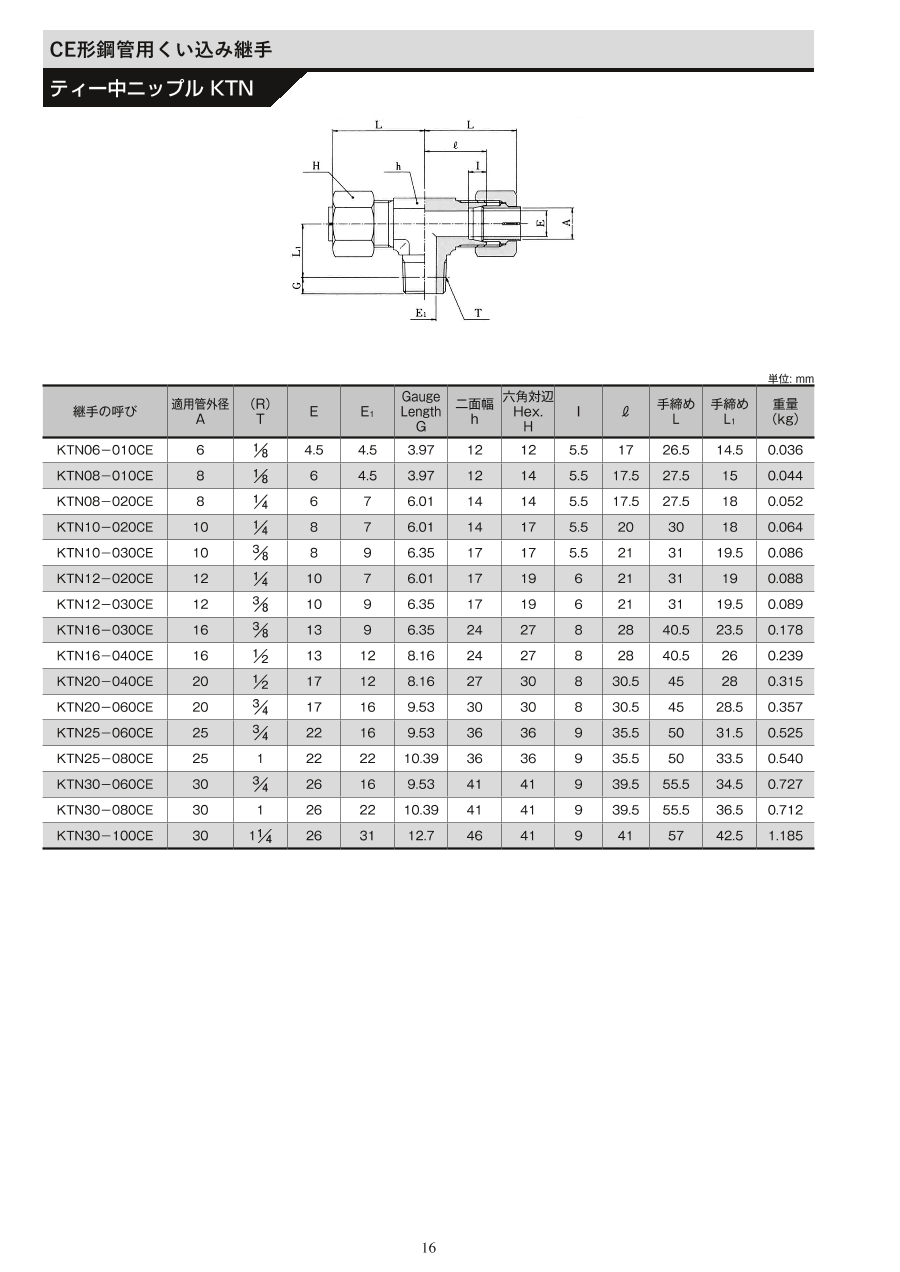

外形図
規格表
| 型番 | 適用管外径A | （R）T | E | E1 | ゲージ長G | 二面幅h | 六角対辺Hex.H | I | l | 手じめL | 手じめL1 | 重量（kg） |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| KTN06-010CE | 6 | 1/8 | 4.5 | 4.5 | 3.97 | 12 | 12 | 5.5 | 17 | 26.5 | 14.5 | 0.036 |
| KTN08-010CE | 8 | 1/8 | 6 | 4.5 | 3.97 | 12 | 14 | 5.5 | 17.5 | 27.5 | 15 | 0.044 |
| KTN08-020CE | 8 | 1/4 | 6 | 7 | 6.01 | 14 | 14 | 5.5 | 17.5 | 27.5 | 18 | 0.052 |
| KTN10-020CE | 10 | 1/4 | 8 | 7 | 6.01 | 14 | 17 | 5.5 | 20 | 30 | 18 | 0.064 |
| KTN10-030CE | 10 | 3/8 | 8 | 9 | 6.35 | 17 | 17 | 5.5 | 21 | 31 | 19.5 | 0.086 |
| KTN12-020CE | 12 | 1/4 | 10 | 7 | 6.01 | 17 | 19 | 6 | 21 | 31 | 19 | 0.088 |
| KTN12-030CE | 12 | 3/8 | 10 | 9 | 6.35 | 17 | 19 | 6 | 21 | 31 | 19.5 | 0.089 |
| KTN16-040CE | 16 | 1/2 | 13 | 12 | 8.16 | 24 | 27 | 8 | 28 | 40.5 | 26 | 0.239 |
| KTN20-060CE | 20 | 3/4 | 17 | 16 | 9.53 | 30 | 30 | 8 | 30.5 | 45 | 28.5 | 0.357 |
| KTN25-060CE | 25 | 3/4 | 22 | 16 | 9.63 | 36 | 36 | 9 | 35.5 | 50 | 31.5 | 0.525 |
| KTN25-080CE | 25 | 1 | 22 | 22 | 10.39 | 36 | 36 | 9 | 35.5 | 50 | 33.5 | 0.540 |
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
4,177円 ( 4,595円 ) | 15日目 |
4,410円 ( 4,851円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
コンパクトタイプのくい込み継手のティー中ニップル。
【特長】
・CE形くい込み継手は圧力13.7MPaまでの油圧装置を対象に開発された継手。
・寸法がコンパクトで、NE形に比べ軽量。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
商品担当おすすめ
CE形鋼管用くい込み継手 ティー中ニップル KTNのレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
Qメッキは可能ですか？
A
本体、ナットは亜鉛メッキ＋三価クロメート処理が可能です。
