適用管外径1(mm)
~mm- 6
タイプ
~mm出荷日
- すべて
- 当日出荷可能
CE形鋼管用くい込み継手 ティー KTA
- 通常単価(税別)
- 2,646円
- 税込単価
- 2,911円
通常出荷日：在庫品1日目当日出荷可能
コンパクトタイプのくい込み継手のティー。【特長】・CE形くい込み継手は圧力13.7MPaまでの油圧装置...
詳細を確認
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
閲覧中の商品と併せてご検討ください
－閉じる
KTA06-000CEの仕様・寸法情報
種類
ティー
接続種類
管⇔管 同径
適用管サイズ 規格
鋼管ミリサイズ
適用管外径1(mm)
6
材質
[スチール] 炭素鋼
最高使用圧力区分(MPa)
7.0MPa以上
使用流体
空気 / 油
使用温度範囲(℃)
-20～250
継手種類
くい込み式継手
最高使用圧力(MPa)
13.7
適用管種類
鋼管（一般）
適用管材質
スチール
商品情報
外形図
製品仕様
材質表
| 品番 | 名称 | 材質 | 備考 |
|---|---|---|---|
| 1 | 本体 | S45C | P処理 |
| 2 | ナット | S25C or S45C 又は相当品 | P処理 |
| 3 | スリーブ | - | - |

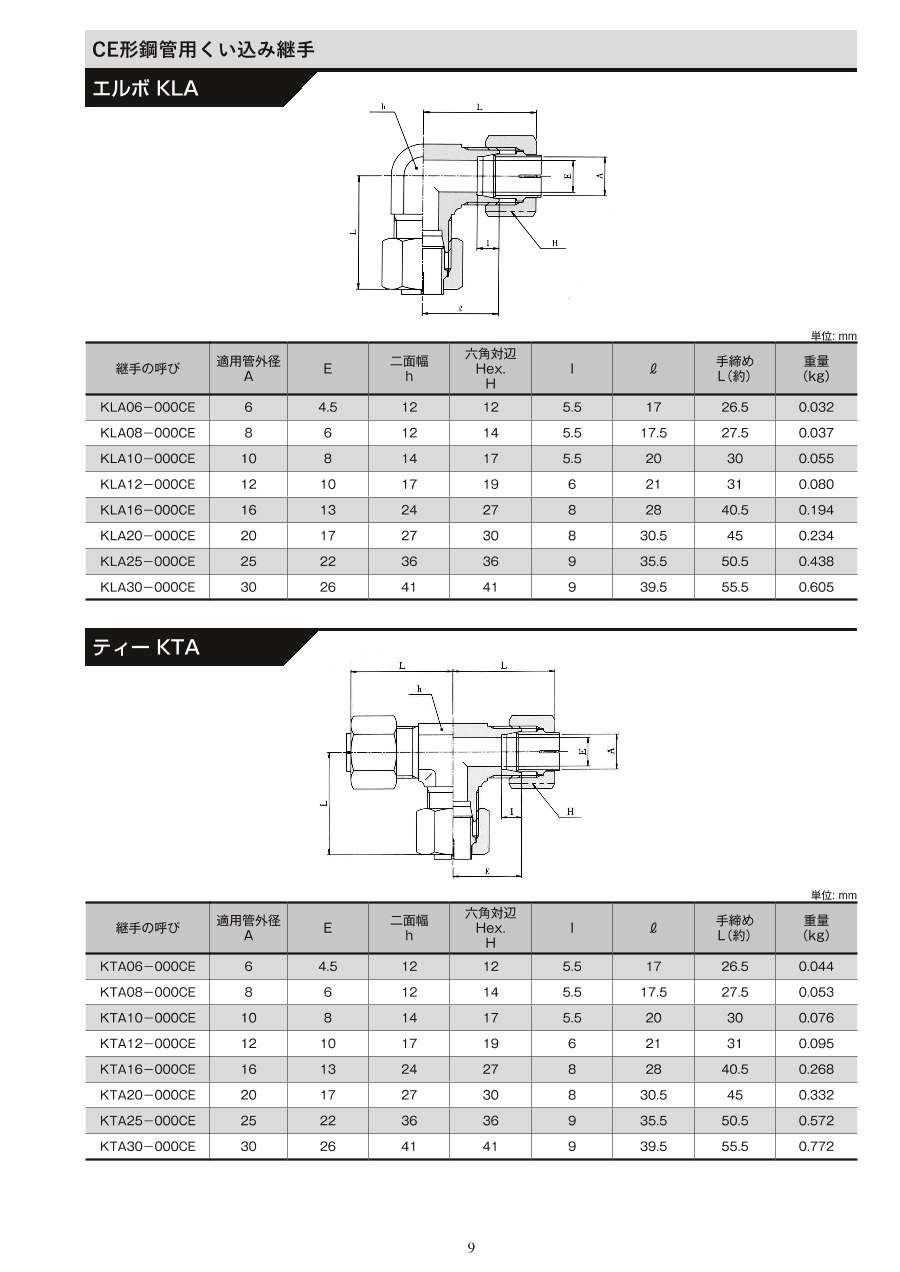

規格表
| 型番 | 適用管外径A | E | 二面幅H1 | 六角対辺H | I | l | 手じめ（L） | 重量（kg） |
|---|---|---|---|---|---|---|---|---|
| KTA06-000CE | 6 | 4.5 | 12 | 12 | 5.5 | 17 | 26.5 | 0.044 |
| KTA08-000CE | 8 | 6 | 12 | 14 | 5.5 | 17.5 | 27.5 | 0.053 |
| KTA10-000CE | 10 | 8 | 14 | 17 | 5.5 | 20 | 30 | 0.076 |
| KTA12-000CE | 12 | 10 | 17 | 19 | 6 | 21 | 31 | 0.095 |
| KTA16-000CE | 16 | 13 | 24 | 27 | 8 | 28 | 40.5 | 0.268 |
| KTA20-000CE | 20 | 17 | 27 | 30 | 8 | 30.5 | 45 | 0.332 |
| KTA25-000CE | 25 | 22 | 36 | 36 | 9 | 35.5 | 50.5 | 0.572 |
詳細情報
基本情報
コンパクトタイプのくい込み継手のティー。
【特長】
・CE形くい込み継手は圧力13.7MPaまでの油圧装置を対象に開発された。
・寸法がコンパクトで、NE形に比べ軽量。
【用途】
・圧力14MPまでの油圧装置に最適。
類似品類似品をすべて見る
商品担当おすすめ
CE形鋼管用くい込み継手 ティー KTAの型番KTA06-000CEのページです。
型番KTA06-000CEに関する仕様情報を記載しております。
CE形鋼管用くい込み継手 ティー KTAのレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
Qメッキは可能ですか？
A
本体、ナットは亜鉛メッキ＋三価クロメート処理が可能です。
