メカニカル部品技術窓口
CE形鋼管用くい込み継手 スタッドエルボ（C形） KMC
- 通常単価(税別)
- 24,452円～33,479円
- 税込単価
- 26,897円～36,827円
通常出荷日：15日目
コンパクトタイプのくい込み継手のスタッドエルボ（C形）。【特長】・寸法がコンパクトで、NE形に比べ軽量...
詳細を確認
未確定：候補が2型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

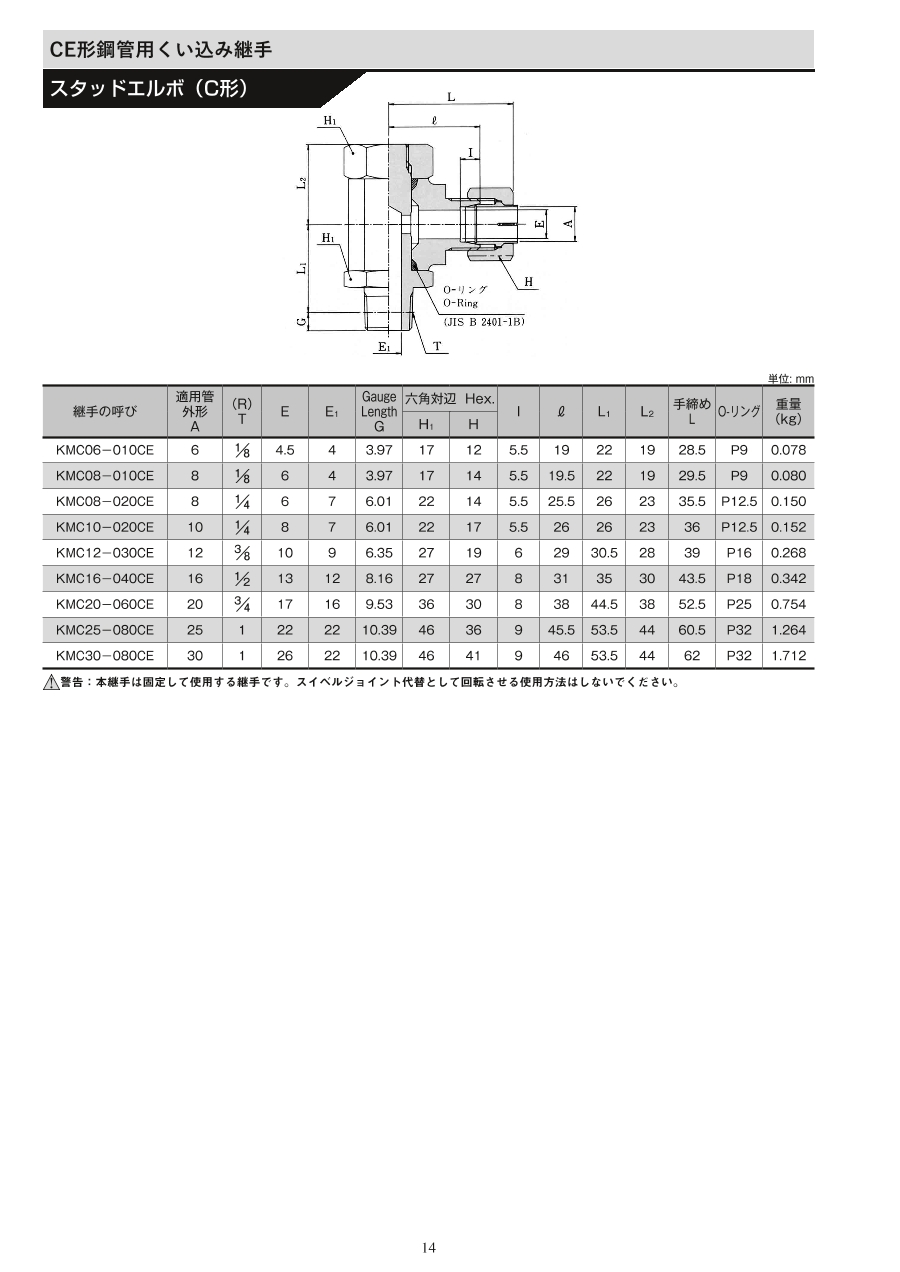

外形図
製品仕様
材質表
| 品番 | 名称 | 個数 | 材質 | 備考 |
|---|---|---|---|---|
| 1 | 本体 | 1 | S45C | P処理 |
| 2 | スタッド | 1 | S45C | P処理 |
| 3 | ロックナット | 1 | S45C | P処理 |
| 4 | ナット | 1 | S25C or S45C 又は相当品 | P処理 |
| 5 | スリーブ | 1 | - | - |
| 6 | Oイング | 2 | NBR | JIS B2401 1B |
規格表
| 型番 | 適用管外径A | T（R） | E | E1 | 基準径の位置G | 六角対辺 | I | l | （L1） | L2 | 手じめ（L） | Oリング | 重量（kg） | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| H1 | H | |||||||||||||
| KMC06-010CE | 6 | 1/8 | 4.5 | 4 | 3.97 | 17 | 12 | 5.5 | 19 | 22 | 19 | 28.5 | P9 | 0.078 |
| KMC08-020CE | 8 | 1/4 | 6 | 7 | 6.01 | 22 | 14 | 5.5 | 25.5 | 26 | 23 | 35.5 | P12.5 | 0.150 |
| KMC10-020CE | 10 | 1/4 | 8 | 7 | 6.01 | 22 | 17 | 5.5 | 26 | 26 | 23 | 36 | P12.5 | 0.152 |
| KMC12-030CE | 12 | 3/8 | 10 | 9 | 6.35 | 27 | 19 | 6 | 29 | 30.5 | 28 | 39 | P16 | 0.268 |
| KMC16-040CE | 16 | 1/2 | 13 | 12 | 8.16 | 27 | 27 | 8 | 31 | 35 | 30 | 43.5 | P18 | 0.342 |
| KMC20-060CE | 20 | 3/4 | 17 | 16 | 9.53 | 36 | 30 | 8 | 38 | 44.5 | 38 | 52.5 | P25 | 0.754 |
| KMC25-080CE | 25 | 1 | 22 | 22 | 10.39 | 46 | 36 | 9 | 45.5 | 53.5 | 44 | 60.5 | P32 | 1.264 |
詳細情報
基本情報
コンパクトタイプのくい込み継手のスタッドエルボ（C形）。
【特長】
・寸法がコンパクトで、NE形に比べ軽量。
【用途】
・CE形くい込み継手は、工作機械を始めとし圧力14MPまでの油圧装置を対象に開発された継手。
商品担当おすすめ
CE形鋼管用くい込み継手 スタッドエルボ（C形） KMCのレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
Qメッキは可能ですか？
A
本体、ナットは亜鉛メッキ＋三価クロメート処理が可能です。
