CE形鋼管用くい込み継手 エルボ（めす） KLF
- 通常単価(税別)
- 3,948円
- 税込単価
- 4,343円
コンパクトタイプのくい込み継手のエルボ（めす）。【特長】・CE形くい込み継手は...
詳細情報を確認する閲覧中の商品と併せてご検討ください
－閉じる
KLF06-010CEの仕様・寸法情報
種類
エルボ
接続種類
管⇔ねじ
適用管サイズ 規格
鋼管ミリサイズ
適用管外径1(mm)
6
接続ねじの種類
Rc（管用テーパめねじ）
ねじの呼び
1/8B(6A)
材質
[スチール] 炭素鋼
最高使用圧力区分(MPa)
7.0MPa以上
使用流体
空気 / 油
使用温度範囲(℃)
-20～250
継手種類
くい込み式継手
最高使用圧力(MPa)
13.7
適用管種類
鋼管（一般）
適用管材質
スチール
商品情報

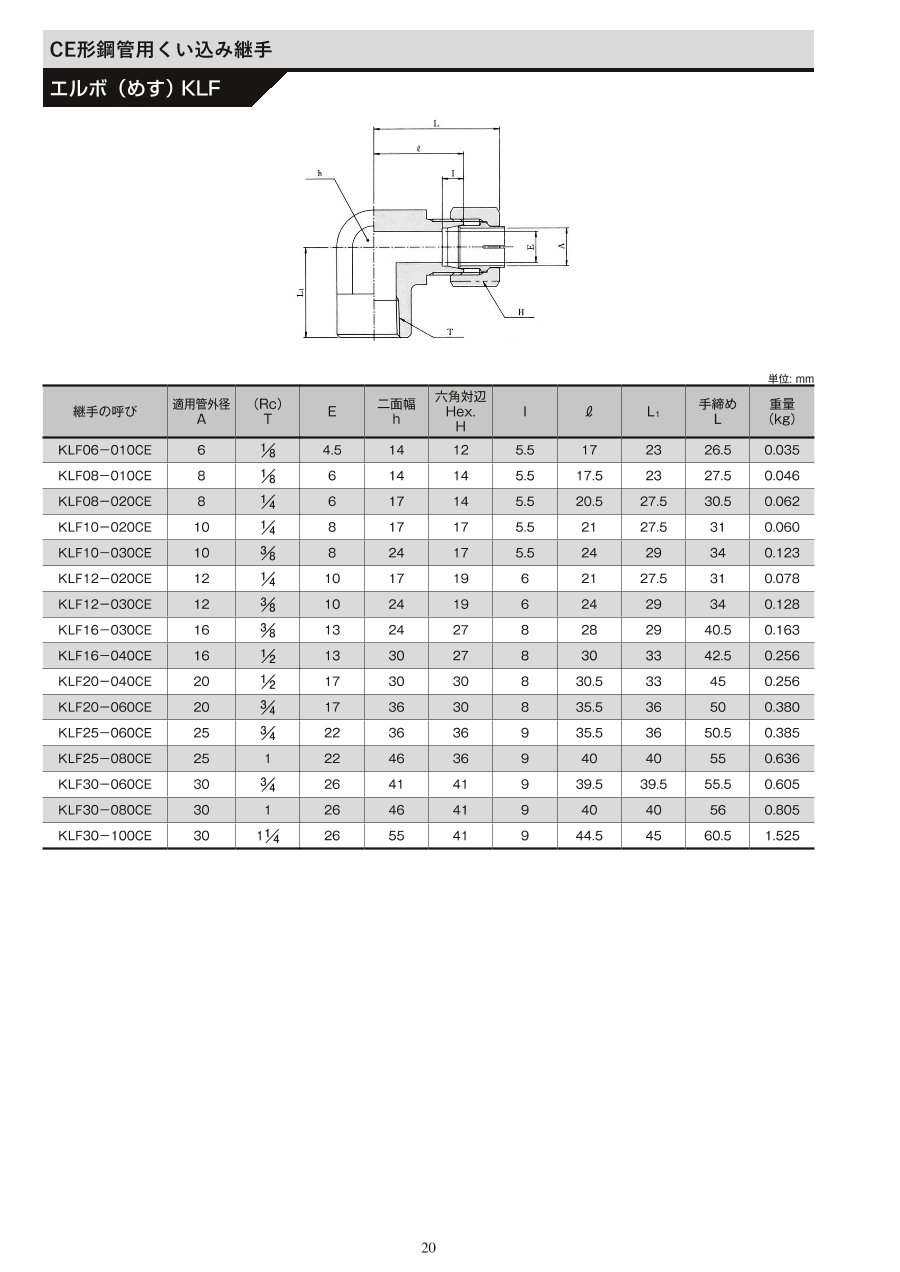

外形図
規格表
| 型番 | 適用管外径A | （Rc）T | E | 二面幅h | 六角対辺Hex.H | I | l | L1 | 手じめL | 重量（kg） |
|---|---|---|---|---|---|---|---|---|---|---|
| KLF06-010CE | 6 | 1/4 | 4.5 | 14 | 12 | 5.5 | 17 | 23 | 26.5 | 0.035 |
| KLF08-020CE | 8 | 1/4 | 6 | 17 | 14 | 5.5 | 20.5 | 27.5 | 30.5 | 0.062 |
| KLF10-020CE | 10 | 1/4 | 8 | 17 | 17 | 5.5 | 21 | 27.5 | 31 | 0.060 |
| KLF12-030CE | 12 | 3/8 | 10 | 24 | 19 | 6 | 24 | 29 | 34 | 0.128 |
| KLF16-040CE | 16 | 1/2 | 13 | 30 | 27 | 8 | 30 | 33 | 42.5 | 0.256 |
| KLF20-060CE | 20 | 3/4 | 17 | 36 | 30 | 8 | 35.5 | 36 | 50 | 0.380 |
| KLF25-060CE | 25 | 3/4 | 22 | 36 | 36 | 9 | 35.5 | 36 | 50.5 | 0.385 |
| KLF25-080CE | 25 | 1 | 22 | 46 | 36 | 9 | 40 | 40 | 55 | 0.636 |
詳細情報
基本情報
コンパクトタイプのくい込み継手のエルボ（めす）。
【特長】
・CE形くい込み継手は圧力13.7MPaまでの油圧装置を対象に開発された継手。
・寸法がコンパクトで、NE形に比べ軽量。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
類似品類似品をすべて見る
この商品に近い類似品がありませんでした。商品担当おすすめ
CE形鋼管用くい込み継手 エルボ（めす） KLFの型番KLF06-010CEのページです。
型番KLF06-010CEに関する仕様情報を記載しております。
CE形鋼管用くい込み継手 エルボ（めす） KLFのレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
Qメッキは可能ですか？
A
本体、ナットは亜鉛メッキ＋三価クロメート処理が可能です。
