ダイダインDDK05 スライドプレート
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 6,086円～11,145円
- 税込単価
- 6,695円～12,260円
潤滑剤が全くいらない「完全無給油」軸受で鉛を全く使用しない環境にやさしい「Pb...
詳細情報を確認するご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
商品情報

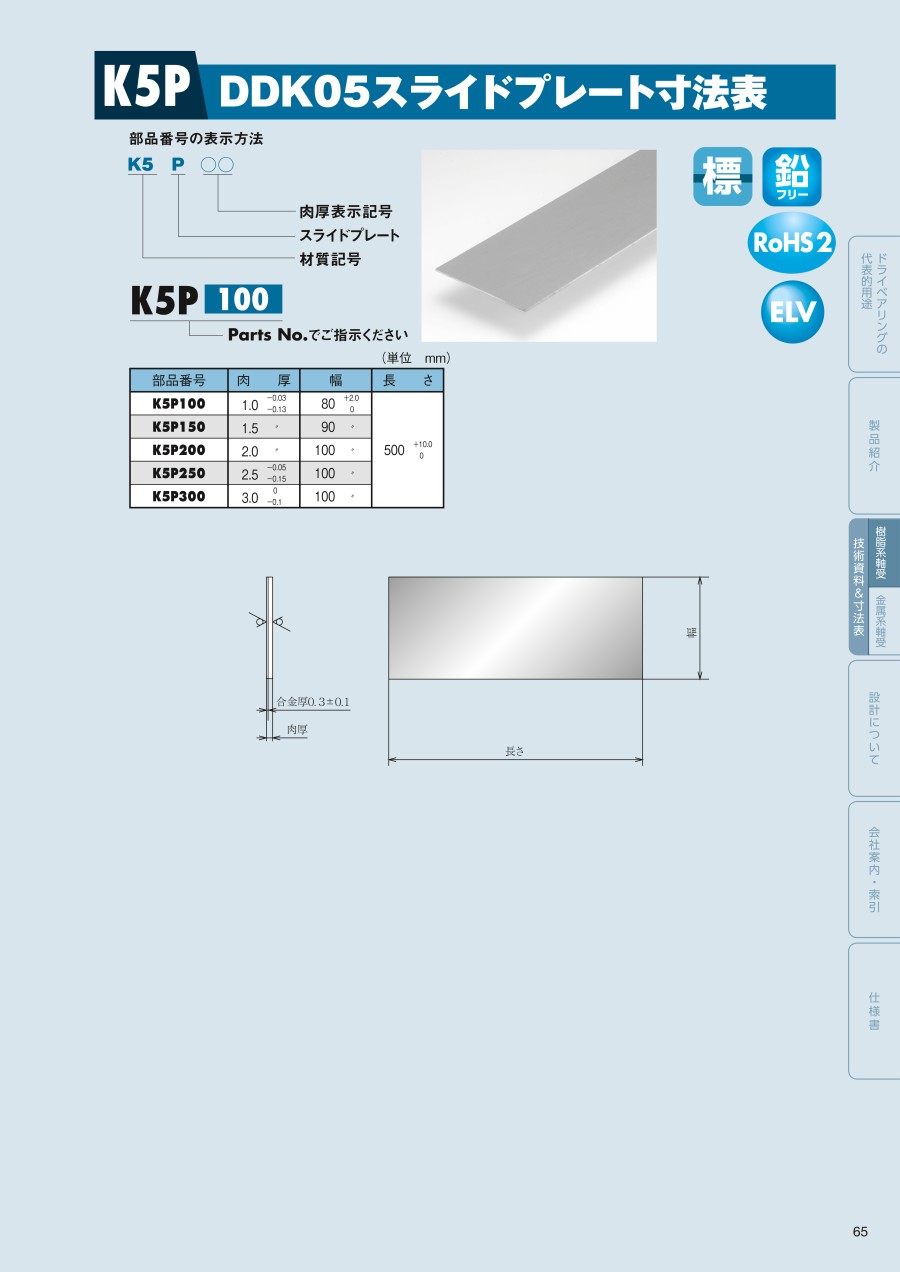

外形図
製品仕様
- RoHS2対応
規格表
| 部品番号 | 肉厚 | 幅 | 長 さ | |||
|---|---|---|---|---|---|---|
| K5P100 | 1.0 | -0.03 -0.13 | 80 | +2.0 0 | 500 | +10.0 0 |
| K5P150 | 1.5 | -0.03 -0.13 | 90 | +2.0 0 | ||
| K5P200 | 2.0 | -0.03 -0.13 | 100 | +2.0 0 | ||
| K5P250 | 2.5 | -0.05 -0.15 | 100 | +2.0 0 | ||
| K5P300 | 3.0 | 0 -0.1 | 100 | +2.0 0 | ||
商品特長詳細
DDK05ドライベアリングの設計
なじみ運転前
なじみ運転が終わって、ある程度の運転時間経過後のDDK05ドライベアリング断面写真
選定サポート情報
詳細情報
基本情報
潤滑剤が全くいらない「完全無給油」軸受で鉛を全く使用しない環境にやさしい「Pbフリー軸受」です。
ダイダインDDK05は四フッ化エチレン樹脂（PTFE）と特殊充填剤による低摩擦特性と、金属材料の強度と寸法安定性を持つ複合軸受です。
【特長】
・軸受面は、動摩擦係数と共に静摩擦係数も極めて小さいので無潤滑で円滑に滑ります。いわゆる「Stick Slip」が起こりません。また、油中でご使用されてもさしつかえありません
・-200℃～+280℃の温度範囲に使用できます
・高荷重、衝撃荷重、断続運転、揺動運動等に適しています
・静電現象がありません（組付時の電気抵抗は接触面積1cm2当たり1～10Ωの範囲です）
・軸受面は優れた耐化学薬品性を持っています。また石油、アルコールなどの溶剤にも影響されません
・相手軸を傷つけません
・寿命が極めて永く保てます
・軸受は軽く、肉厚が薄い（最大3mm）ので場所がいりません。すなわち設計がコンパクトになります
・静粛な運転が期待できます
