大同メタル工業

ダイスライドL型プレート LAシリーズ

カタログ |

通常単価(税別): 8,052円～36,040円

税込単価: 8,857円～39,644円

銅合金をベースとし、厳選された固体潤滑剤で製造されたプラグを埋込んだ高荷重用無...

種類
レール
材質
金属系
金属系材質
高力黄銅系
潤滑条件
無給油
許容最高面圧P (N/mm2)
29
許容最高速度V (m/s)
0.5
許容最高PV値 (N/mm2・m/s)
1.65

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

未確定：候補が9型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

Aタイプ

Bタイプ

Cタイプ

製品仕様

材質

ベース金属：高力黄銅

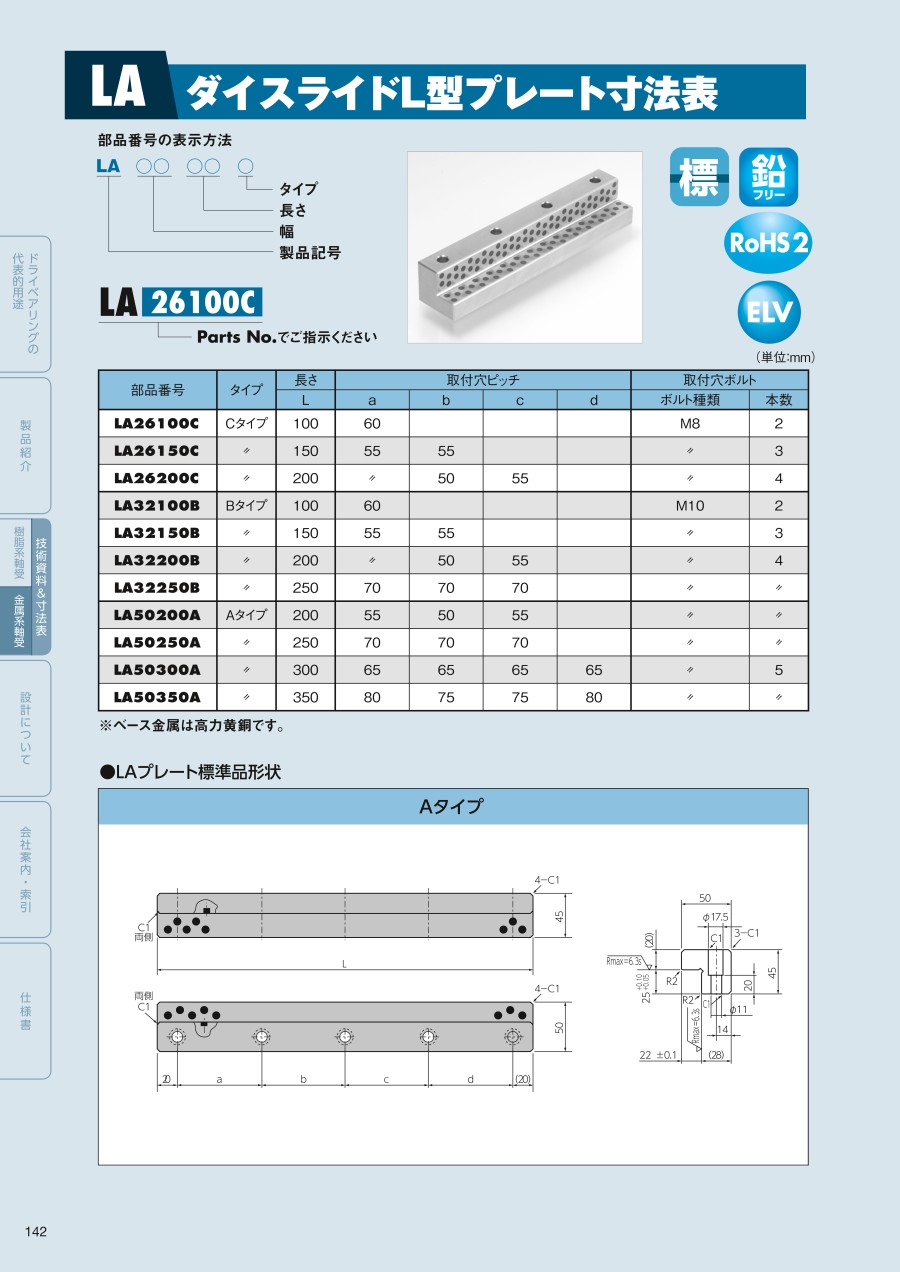

規格表

単位：mm

型番	タイプ	長さ	取付穴ピッチ				取付穴ボルト
型番	タイプ	L	a	b	C	d	ポルト種類	本数
LA26100C	Cタイプ	100	60	-	-	-	M8	2
LA26150C		150	55	55	-	-		3
LA26200C		200	55	50	55	-		4
LA32100B	Bタイプ	100	60	-	-	-	M10	2
LA32150B		150	55	55	-	-		3
LA32200B		200	55	50	55	-		4
LA32250B		250	70	70	70	-
LA50200A	Aタイプ	200	55	50	55	-
LA50250A		250	70	70	70	-
LA50300A		300	65	65	65	65		5
LA50350A		350	80	75	75	80		5

型番リスト

表示件数

型番

肉厚 T

(mm)

巾 W

(mm)

長さ L

(mm)

取付穴ピッチ

(mm)

ボルト種類

取付穴ボルト

(本)

形状タイプ

RoHS?

最小発注数量

20	26	100	60	M8	2	C	10	1個
20	26	150	55	M8	3	C	10	1個
20	26	200	55	M8	4	C	10	1個
30	32	100	60	M10	2	B	10	1個
30	32	150	55	M10	3	B	10	1個
30	32	200	55	M10	4	B	10	1個
45	50	200	55	M10	4	A	10	1個
45	50	300	65	M10	5	A	10	1個
45	50	350	80	M10	5	A	10	1個

通常単価(税別) (税込単価)	通常出荷日

8,052円 ( 8,857円 )	10日目
10,408円 ( 11,449円 )	8日目
15,298円 ( 16,828円 )	在庫品1日目当日出荷可能
8,638円 ( 9,502円 )	在庫品1日目当日出荷可能
10,893円 ( 11,982円 )	8日目
12,172円 ( 13,389円 )	在庫品1日目当日出荷可能
20,117円 ( 22,129円 )	在庫品1日目当日出荷可能
27,917円 ( 30,709円 )	在庫品1日目当日出荷可能
36,040円 ( 39,644円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

銅合金をベースとし、厳選された固体潤滑剤で製造されたプラグを埋込んだ高荷重用無給油軸受です。
用途・使用条件により、ベース金属・プラグを選択できます。
【特長】
・メンテナンスフリーで給油の必要がありません
・耐摩耗特性が極めて優れています
・高荷重・低速運動条件での往復運動、断続運動、揺動運動のように油膜形状が困難な使用個所で優れた耐摩耗特性を発揮します
・摩擦係数が低い
・低温から高温まで広い範囲で使用できます
・形状や大きさに自由設計が可能です
・耐蝕性、および耐薬品性に優れています
・河川水の中や海水の中また、金属ベースおよび固体潤滑剤の耐薬品性を必要とする液体中や発生ガス中などの給油困難な個所に使用できます
・耐衝撃性に優れています

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

カタログ

カタログ (見開き版)

商品担当おすすめ

大同メタル工業
（無給油）サーマロイピローユニット用軸受
無給油で使用することができ、様々な環境に適用した商品です。
ミスミ
高耐食・高強度小径玉軸受（プラストロベアリング）
ステンレスより高耐食が求められる食品、薬品装置向け！
ミスミ
玉軸受ユニット鋳物製ピロータイプ（テーパ穴タイプ）
テーパ穴で軸を受ける事ができ、衝撃荷重がある環境に最適！

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
