大同メタル工業

ダイスライドプレート PAシリーズ

Name: ダイスライドプレート PAシリーズ
Brand: 大同メタル工業
SKU: 221004981412
Rating: 4.5 (2 reviews)

カタログ |

数量スライド割引
一部当日出荷可能

4.5

平均満足度4.5

この商品のレビューをみる（2件）

通常単価(税別): 4,824円～32,429円

税込単価: 5,306円～35,672円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

大同メタル工業

サーマロイPVプレート

通常価格(税別)： 6,276円 (税込価格：6,904円)

通常出荷日：8 日目

銅合金をベースとし、厳選された固体潤滑剤で製造されたプラグを埋込んだ高荷重用無...

詳細情報を確認する

種類
プレート
材質
金属系
厚みT (mm)
10
材質(詳細)
高力黄銅系
潤滑条件
無給油
許容最高面圧P (N/mm2)
29
許容最高速度V (m/s)
0.5
許容最高PV値 (N/mm2・m/s)
1.65

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

未確定：候補が26型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

●PAプレート標準品形状

製品仕様

RoHS2対応

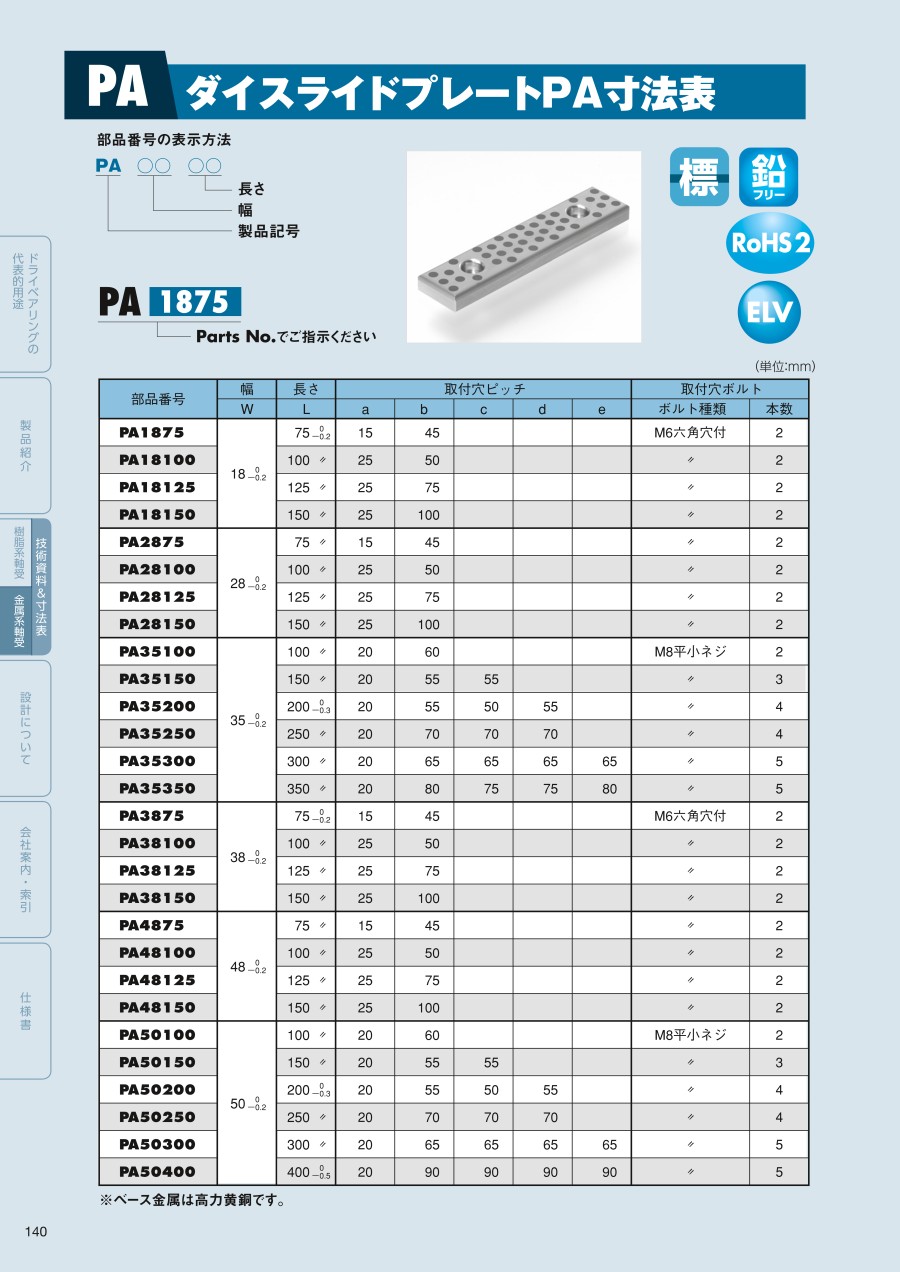

規格表

（単位：mm）

部品番号	幅		長さ		取付穴ピッチ					取付穴ボルト
部品番号	W		L		a	b	c	d	e	ボルト種類	本数
PA1875	18	0 -0.2	75	0 -0.2	15	45	-	-	-	M6六角穴付	2
PA18100			100	0 -0.2	25	50	-	-	-	M6六角穴付	2
PA18125			125	0 -0.2	25	75	-	-	-	M6六角穴付	2
PA18150			150	0 -0.2	25	100	-	-	-	M6六角穴付	2
PA2875	28	0 -0.2	75	0 -0.2	15	45	-	-	-	M6六角穴付	2
PA28100			100	0 -0.2	25	50	-	-	-	M6六角穴付	2
PA28125			125	0 -0.2	25	75	-	-	-	M6六角穴付	2
PA28150			150	0 -0.2	25	100	-	-	-	M6六角穴付	2
PA35100	35	0 -0.2	100	0 -0.2	20	60	-	-	-	M8平小ネジ	2
PA35150			150	0 -0.2	20	55	55	-	-	M8平小ネジ	3
PA35200			200	0 -0.3	20	55	50	55	-	M8平小ネジ	4
PA35250			250	0 -0.3	20	70	70	70	-	M8平小ネジ	4
PA35300			300	0 -0.3	20	65	65	65	65	M8平小ネジ	5
PA35350			350	0 -0.3	20	80	75	75	80	M8平小ネジ	5
PA3875	38	0 -0.2	75	0 -0.2	15	45	-	-	-	M6六角穴付	2
PA38100			100	0 -0.2	25	50	-	-	-	M6六角穴付	2
PA38125			125	0 -0.2	25	75	-	-	-	M6六角穴付	2
PA38150			150	0 -0.2	25	100	-	-	-	M6六角穴付	2
PA4875	48	0 -0.2	75	0 -0.2	15	45	-	-	-	M6六角穴付	2
PA48100			100	0 -0.2	25	50	-	-	-	M6六角穴付	2
PA48125			125	0 -0.2	25	75	-	-	-	M6六角穴付	2
PA48150			150	0 -0.2	25	100	-	-	-	M6六角穴付	2
PA50100	50	0 -0.2	100	0 -0.2	20	60	-	-	-	M8平小ネジ	2
PA50150			150	0 -0.2	20	55	55	-	-	M8平小ネジ	3
PA50200			200	0 -0.3	20	55	50	55	-	M8平小ネジ	4
PA50250			250	0 -0.3	20	70	70	70	-	M8平小ネジ	4
PA50300			300	0 -0.3	20	65	65	65	65	M8平小ネジ	5
PA50400			400	0 -0.5	20	90	90	90	90	M8平小ネジ	5
PA75150	75	0 -0.2	150	0 -0.2	20	110	-	-	-	M8平小ネジ	4
PA75200			200	0 -0.3	20	80	80	-	-	M8平小ネジ	6
PA75250			250	0 -0.3	20	105	105	-	-	M8平小ネジ	6
PA75300			300	0 -0.5	20	85	90	85	-	M8平小ネジ	8
PA75400			400	0 -0.5	20	120	120	120	-	M8平小ネジ	8
PA75500			500	0 -0.5	20	115	115	115	115	M8平小ネジ	10

※ベース金属は高力黄銅です。

選定サポート情報

型番リスト

表示件数

型番

幅W

(mm)

長さ L

(mm)

取付穴ピッチ

(mm)

ボルト種類

取付穴ボルト

(本)

RoHS?

最小発注数量

18	100	25	M6六角穴付	2	10	1個
18	125	25	M6六角穴付	2	10	1個
18	150	25	M6六角穴付	2	10	1個
18	75	15	M6六角穴付	2	10	1個
28	100	25	M6六角穴付	2	10	10個
28	125	25	M6六角穴付	2	10	1個
28	150	25	M6六角穴付	2	10	1個
35	100	20	M8平小ネジ	2	10	1個
35	350	20	M8平小ネジ	5	10	1個
38	100	25	M6六角穴付	2	10	1個
38	125	25	M6六角穴付	2	10	1個
38	150	25	M6六角穴付	2	10	1個
38	75	15	M6六角穴付	2	10	1個
48	100	25	M6六角穴付	2	10	1個
48	125	25	M6六角穴付	2	10	1個
48	150	25	M6六角穴付	2	10	1個
50	100	20	M8平小ネジ	2	10	1個
50	150	20	M8平小ネジ	3	10	1個
50	200	20	M8平小ネジ	4	10	1個
50	300	20	M8平小ネジ	5	10	1個
50	400	20	M8平小ネジ	5	10	1個
75	150	20	M8平小ネジ	4	10	1個
75	250	20	M8平小ネジ	6	10	1個
75	300	20	M8平小ネジ	8	10	1個
75	400	20	M8平小ネジ	8	10	1個
75	500	20	M8平小ネジ	10	10	1個

通常単価(税別) (税込単価)	通常出荷日

4,824円 ( 5,306円 )	在庫品1日目当日出荷可能
5,660円 ( 6,226円 )	在庫品1日目当日出荷可能
6,166円 ( 6,783円 )	在庫品1日目当日出荷可能
4,964円 ( 5,460円 )	10日目
5,436円 ( 5,980円 )	8日目
6,028円 ( 6,631円 )	在庫品1日目当日出荷可能
7,352円 ( 8,087円 )	在庫品1日目当日出荷可能
6,187円 ( 6,806円 )	在庫品1日目当日出荷可能
15,564円 ( 17,120円 )	8日目
6,773円 ( 7,450円 )	8日目
7,593円 ( 8,352円 )	在庫品1日目当日出荷可能
8,476円 ( 9,324円 )	8日目
6,057円 ( 6,663円 )	8日目
7,745円 ( 8,520円 )	在庫品1日目当日出荷可能
8,439円 ( 9,283円 )	在庫品1日目当日出荷可能
9,691円 ( 10,660円 )	8日目
7,989円 ( 8,788円 )	在庫品1日目当日出荷可能
9,691円 ( 10,660円 )	8日目
12,289円 ( 13,518円 )	8日目
17,987円 ( 19,786円 )	8日目
22,871円 ( 25,158円 )	8日目
12,698円 ( 13,968円 )	在庫品1日目当日出荷可能
17,432円 ( 19,175円 )	在庫品1日目当日出荷可能
21,594円 ( 23,753円 )	在庫品1日目当日出荷可能
29,654円 ( 32,619円 )	在庫品1日目当日出荷可能
32,429円 ( 35,672円 )	8日目

詳細情報

基本情報

基本情報

銅合金をベースとし、厳選された固体潤滑剤で製造されたプラグを埋込んだ高荷重用無給油軸受です。
用途・使用条件により、ベース金属・プラグを選択できます。
【特長】
・メンテナンスフリーで給油の必要がありません
・耐摩耗特性が極めて優れています
・高荷重・低速運動条件での往復運動、断続運動、揺動運動のように油膜形状が困難な使用個所で優れた耐摩耗特性を発揮します
・摩擦係数が低い
・低温から高温まで広い範囲で使用できます
・形状や大きさに自由設計が可能です
・耐蝕性、および耐薬品性に優れています
・河川水の中や海水の中また、金属ベースおよび固体潤滑剤の耐薬品性を必要とする液体中や発生ガス中などの給油困難な個所に使用できます
・耐衝撃性に優れています

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

カタログ

カタログ (見開き版)

商品担当おすすめ

大同メタル工業
（無給油）サーマロイピローユニット用軸受
無給油で使用することができ、様々な環境に適用した商品です。
オイレス工業
#500SP1 SL1 ウェアプレート汎用タイプ（SWP）
オイレス工業製高荷重無給油プレートで、高力黄銅系合金ベースの固体潤滑剤埋込式プレートです。板厚20mm。
大同メタル工業
サーマロイPVプレート
大同メタル製固体潤滑剤を含有した金属を鋼裏金に焼結した厚肉バイメタルタイプのスライド用プレートです

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
