大同メタル工業

サーマロイPVプレート

カタログ |

通常単価(税別): 6,276円～42,620円

税込単価: 6,904円～46,882円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

大同メタル工業

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

大同メタル工業

通常出荷日：在庫品1日目

固体潤滑剤を含有した金属を鋼裏金に焼結した厚肉バイメタルタイプのスライド用プレ...

種類
プレート
材質
金属系
材質(詳細)
サーマロイ
潤滑条件
無給油
許容最高面圧P (N/mm2)
29
許容最高速度V (m/s)
0.5
許容最高PV値 (N/mm2・m/s)
1.65

未確定：候補が62型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

標準品形状

タイプA

タイプB

鋼裏金付製品で合金厚さは1.25±0.25です。

製品仕様

RoHS2対応

形状タイプA

形状タイプB

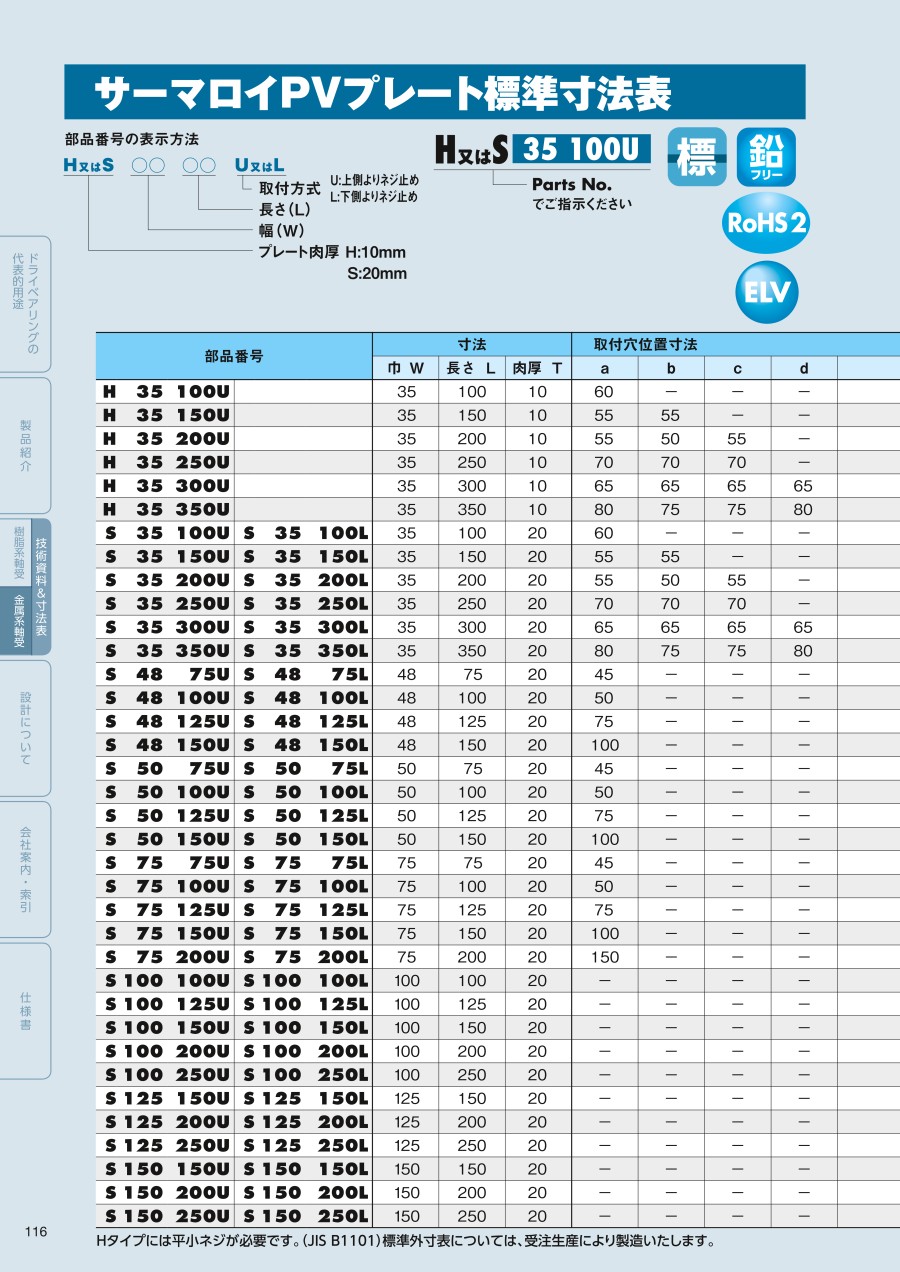

規格表

（単位：mm）

部品番号		寸法			取付穴位置寸法								取付ネジ		形状タイプ
部品番号		巾 W	長さ L	肉厚 T	a	b	c	d	e	f	l1	l2	方式	本数	形状タイプ
H 35 100U	-	35	100	10	60	-	-	-	-	-	20	-	Uタイプ φ9通し φ16座グリ深さ6	2	A
H 35 150U	-	35	150	10	55	55	-	-	-	-	20	-		3	A
H 35 200U	-	35	200	10	55	50	55	-	-	-	20	-		4	A
H 35 250U	-	35	250	10	70	70	70	-	-	-	20	-		4	A
H 35 300U	-	35	300	10	65	65	65	65	-	-	20	-		5	A
H 35 350U	-	35	350	10	80	75	75	80	-	-	20	-		5	A
S 35 100U	S 35 100L	35	100	20	60	-	-	-	-	-	20	-	Uタイプ φ9通し φ14座グリ深さ9 Lタイプ M8タップ深さ13	2	A
S 35 150U	S 35 150L	35	150	20	55	55	-	-	-	-	20	-		3	A
S 35 200U	S 35 200L	35	200	20	55	50	55	-	-	-	20	-		4	A
S 35 250U	S 35 250L	35	250	20	70	70	70	-	-	-	20	-		4	A
S 35 300U	S 35 300L	35	300	20	65	65	65	65	-	-	20	-		5	A
S 35 350U	S 35 350L	35	350	20	80	75	75	80	-	-	20	-		5	A
S 48 75U	S 48 75L	48	75	20	45	-	-	-	-	-	15	-	Uタイプ φ11通し φ17.5座グリ深さ11 Lタイプ M10タップ深さ13	2	A
S 48 100U	S 48 100L	48	100	20	50	-	-	-	-	-	25	-		2	A
S 48 125U	S 48 125L	48	125	20	75	-	-	-	-	-	25	-		2	A
S 48 150U	S 48 150L	48	150	20	100	-	-	-	-	-	25	-		2	A
S 50 75U	S 50 75L	50	75	20	45	-	-	-	-	-	15	-		2	A
S 50 100U	S 50 100L	50	100	20	50	-	-	-	-	-	25	-		2	A
S 50 125U	S 50 125L	50	125	20	75	-	-	-	-	-	25	-		2	A
S 50 150U	S 50 150L	50	150	20	100	-	-	-	-	-	25	-		2	A
S 75 75U	S 75 75L	75	75	20	45	-	-	-	-	-	15	-	Uタイプ φ11通し φ17.5座グリ深さ11 Lタイプ M10タップ深さ13	2	A
S 75 100U	S 75 100L	75	100	20	50	-	-	-	-	-	25	-		2	A
S 75 125U	S 75 125L	75	125	20	75	-	-	-	-	-	25	-		2	A
S 75 150U	S 75 150L	75	150	20	100	-	-	-	-	-	25	-		2	A
S 75 200U	S 75 200L	75	200	20	150	-	-	-	-	-	25	-		2	A
S 100 100U	S 100 100L	100	100	20	-	-	-	-	50	50	25	25		4	B
S 100 125U	S 100 125L	100	125	20	-	-	-	-	75	50	25	25		4	B
S 100 150U	S 100 150L	100	150	20	-	-	-	-	100	50	25	25		4	B
S 100 200U	S 100 200L	100	200	20	-	-	-	-	150	50	25	25		4	B
S 100 250U	S 100 250L	100	250	20	-	-	-	-	200	50	25	25		4	B
S 125 150U	S 125 150L	125	150	20	-	-	-	-	100	50	25	37.5		4	B
S 125 200U	S 125 200L	125	200	20	-	-	-	-	150	50	25	37.5		4	B
S 125 250U	S 125 250L	125	250	20	-	-	-	-	200	50	25	37.5		4	B
S 150 150U	S 150 150L	150	150	20	-	-	-	-	100	100	25	25		4	B
S 150 200U	S 150 200L	150	200	20	-	-	-	-	150	100	25	25		4	B
S 150 250U	S 150 250L	150	250	20	-	-	-	-	200	100	25	25		4	B

Hタイプには平小ネジが必要です。（JIS B1101）

商品特長詳細

固体潤滑剤の分布状況（顕微鏡写真）

青銅をベース金属として、無数の固体潤滑剤を均一に分散させた、高性能な金属系軸受合金です。

組織
×30

選定サポート情報

型番リスト

表示件数

型番

幅W

(mm)

長さ L

(mm)

厚みT

(mm)

取付穴ピッチ

(mm)

取付ネジ

(本)

取付方式

形状タイプ

RoHS?

最小発注数量

35	100	10	60	2	上側よりネジ止め	A	10	1個
35	150	10	55	3	上側よりネジ止め	A	10	1個
35	200	10	55	4	上側よりネジ止め	A	10	1個
35	250	10	70	4	上側よりネジ止め	A	10	1個
35	300	10	65	5	上側よりネジ止め	A	10	1個
35	350	10	80	5	上側よりネジ止め	A	10	1個
100	100	20	-	4	下側よりネジ止め	B	10	1個
100	100	20	-	4	上側よりネジ止め	B	10	1個
100	125	20	-	4	下側よりネジ止め	B	10	1個
100	150	20	-	4	下側よりネジ止め	B	10	1個
100	200	20	-	4	下側よりネジ止め	B	10	1個
100	200	20	-	4	上側よりネジ止め	B	10	1個
100	250	20	-	4	下側よりネジ止め	B	10	1個
100	250	20	-	4	上側よりネジ止め	B	10	1個
125	150	20	-	4	下側よりネジ止め	B	10	1個
125	150	20	-	4	上側よりネジ止め	B	10	1個
125	200	20	-	4	下側よりネジ止め	B	10	1個
125	200	20	-	4	上側よりネジ止め	B	10	1個
125	250	20	-	4	下側よりネジ止め	B	10	1個
125	250	20	-	4	上側よりネジ止め	B	10	1個
150	150	20	-	4	下側よりネジ止め	B	10	1個
150	150	20	-	4	上側よりネジ止め	B	10	1個
150	200	20	-	4	下側よりネジ止め	B	10	1個
150	200	20	-	4	上側よりネジ止め	B	10	1個
150	250	20	-	4	下側よりネジ止め	B	10	1個
150	250	20	-	4	上側よりネジ止め	B	10	1個
35	100	20	60	2	下側よりネジ止め	A	10	1個
35	100	20	60	2	上側よりネジ止め	A	10	1個
35	150	20	55	3	下側よりネジ止め	A	10	1個
35	150	20	55	3	上側よりネジ止め	A	10	1個
35	200	20	55	4	下側よりネジ止め	A	10	1個
35	200	20	55	4	上側よりネジ止め	A	10	1個
35	250	20	70	4	下側よりネジ止め	A	10	1個
35	250	20	70	4	上側よりネジ止め	A	10	1個
35	300	20	65	5	下側よりネジ止め	A	10	1個
35	300	20	65	5	上側よりネジ止め	A	10	1個
35	350	20	80	5	下側よりネジ止め	A	10	1個
35	350	20	80	5	上側よりネジ止め	A	10	1個
48	100	20	50	2	下側よりネジ止め	A	10	1個
48	100	20	50	2	上側よりネジ止め	A	10	1個
48	125	20	75	2	下側よりネジ止め	A	10	1個
48	125	20	75	2	上側よりネジ止め	A	10	1個
48	150	20	100	2	下側よりネジ止め	A	10	1個
48	75	20	45	2	下側よりネジ止め	A	10	1個
48	75	20	45	2	上側よりネジ止め	A	10	1個
50	100	20	50	2	下側よりネジ止め	A	10	1個
50	100	20	50	2	上側よりネジ止め	A	10	1個
50	125	20	75	2	下側よりネジ止め	A	10	1個
50	125	20	75	2	上側よりネジ止め	A	10	1個
50	150	20	100	2	上側よりネジ止め	A	10	1個
50	75	20	45	2	下側よりネジ止め	A	10	1個
50	75	20	45	2	上側よりネジ止め	A	10	1個
75	100	20	50	2	下側よりネジ止め	A	10	1個
75	100	20	50	2	上側よりネジ止め	A	10	1個
75	125	20	75	2	下側よりネジ止め	A	10	1個
75	125	20	75	2	上側よりネジ止め	A	10	1個
75	150	20	100	2	下側よりネジ止め	A	10	1個
75	150	20	100	2	上側よりネジ止め	A	10	1個
75	200	20	150	2	下側よりネジ止め	A	10	1個
75	200	20	150	2	上側よりネジ止め	A	10	1個

通常単価(税別) (税込単価)	通常出荷日

6,276円 ( 6,904円 )	8日目
8,031円 ( 8,834円 )	8日目
10,666円 ( 11,733円 )	8日目
12,290円 ( 13,519円 )	8日目
14,932円 ( 16,425円 )	8日目
15,570円 ( 17,127円 )	8日目
14,932円 ( 16,425円 )	8日目
14,932円 ( 16,425円 )	8日目
17,434円 ( 19,177円 )	8日目
20,029円 ( 22,032円 )	8日目
25,068円 ( 27,575円 )	8日目
25,068円 ( 27,575円 )	8日目
31,307円 ( 34,438円 )	8日目
31,307円 ( 34,438円 )	8日目
23,764円 ( 26,140円 )	8日目
23,764円 ( 26,140円 )	8日目
30,051円 ( 33,056円 )	8日目
30,051円 ( 33,056円 )	8日目
36,187円 ( 39,806円 )	8日目
34,735円 ( 38,209円 )	8日目
27,597円 ( 30,357円 )	8日目
27,484円 ( 30,232円 )	8日目
35,023円 ( 38,525円 )	8日目
35,039円 ( 38,543円 )	8日目
42,620円 ( 46,882円 )	8日目
42,620円 ( 46,882円 )	8日目
7,268円 ( 7,995円 )	8日目
7,268円 ( 7,995円 )	8日目
8,795円 ( 9,675円 )	8日目
8,795円 ( 9,675円 )	8日目
11,306円 ( 12,437円 )	8日目
11,306円 ( 12,437円 )	8日目
12,578円 ( 13,836円 )	8日目
13,684円 ( 15,052円 )	8日目
16,168円 ( 17,785円 )	8日目
16,262円 ( 17,888円 )	8日目
17,477円 ( 19,225円 )	8日目
17,452円 ( 19,197円 )	8日目
8,538円 ( 9,392円 )	8日目
8,538円 ( 9,392円 )	8日目
9,412円 ( 10,353円 )	8日目
9,412円 ( 10,353円 )	8日目
11,059円 ( 12,165円 )	8日目
7,540円 ( 8,294円 )	8日目
7,540円 ( 8,294円 )	8日目
8,538円 ( 9,392円 )	8日目
8,538円 ( 9,392円 )	8日目
9,412円 ( 10,353円 )	8日目
9,412円 ( 10,353円 )	8日目
11,059円 ( 12,165円 )	8日目
7,540円 ( 8,294円 )	8日目
7,540円 ( 8,294円 )	8日目
11,047円 ( 12,152円 )	8日目
11,047円 ( 12,152円 )	8日目
13,689円 ( 15,058円 )	8日目
13,689円 ( 15,058円 )	8日目
16,179円 ( 17,797円 )	8日目
16,179円 ( 17,797円 )	8日目
19,955円 ( 21,951円 )	8日目
20,029円 ( 22,032円 )	8日目

基本情報

基本情報

固体潤滑剤を含有した金属を鋼裏金に焼結した厚肉バイメタルタイプのスライド用プレートです。
【特長】
・無給油で使用できます
・高荷重に耐えることができます
・高温で使用できます
・焼付を防ぎ、相手面の損傷が防止できます
・潤滑油の併用により、更に高性能が発揮できます
・豊富な標準品により、敏速に対応できます
・通常の機械装置で追加工できます

カタログ

カタログ (見開き版)

商品担当おすすめ

大同メタル工業
（無給油）サーマロイピローユニット用軸受
無給油で使用することができ、様々な環境に適用した商品です。
大同メタル工業
ダイスライドプレート PAシリーズ
銅合金をベースとし、厳選された固体潤滑剤で製造されたプラグを埋込んだ高荷重用無給油プレートです。
オイレス工業
#500SP1-SL1 フラットプレート（SFP）
オイレス工業製高荷重無給油プレートで、高力黄銅系合金ベースの固体潤滑剤埋込式プレートです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
