大同メタル工業

ダイダインスラストワッシャー DDK05シリーズ

Name: ダイダイン スラストワッシャー DDK05シリーズ
Brand: 大同メタル工業
SKU: 221004981399
Rating: 5 (6 reviews)

カタログ |

数量スライド割引
当日出荷可能

平均満足度5.0

この商品のレビューをみる（6件）

通常単価(税別): 293円～1,290円

税込単価: 322円～1,419円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

大同メタル工業

ダイベストスラストワッシャー DBB01シリーズ

通常価格(税別)： 294円 (税込価格：323円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

大同メタル工業

ダイベストスラストワッシャー DBX01シリーズ

通常価格(税別)： 366円 (税込価格：403円)

通常出荷日：在庫品1日目

潤滑剤が全くいらない「完全無給油」軸受で鉛を全く使用しない環境にやさしい「Pb...

詳細情報を確認する

材質
複層
環境
標準 / 耐熱
スラストワッシャ皿ねじ穴の有無
なし

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

未確定：候補が15型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

RoHS2対応

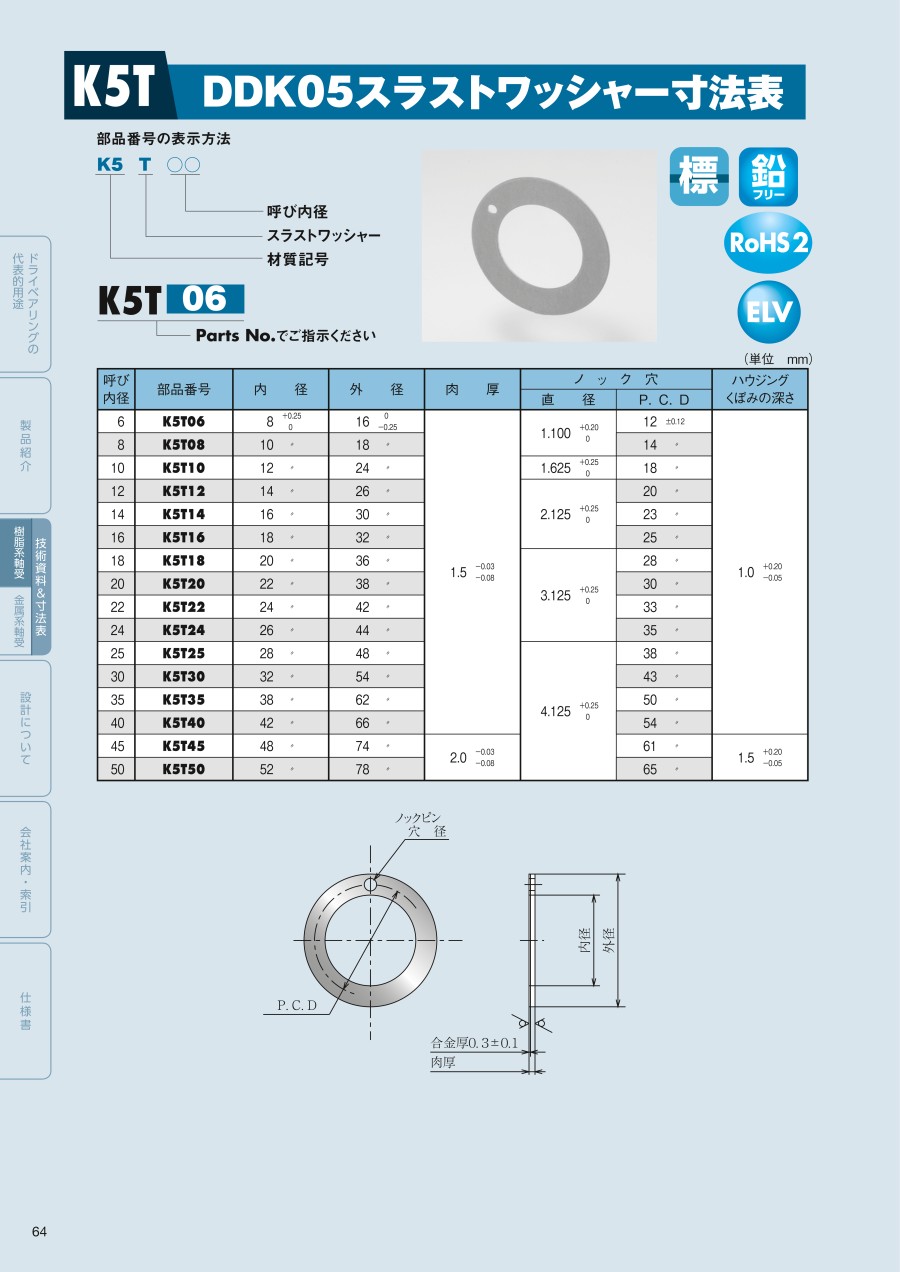

規格表

（単位：mm）

呼び内径	部品番号	内径		外径		肉厚		ノック穴				ハウジングくぼみの深さ
呼び内径	部品番号	内径		外径		肉厚		直径		P. C. D		ハウジングくぼみの深さ
6	K5T06	8	+0.25 0	16	0 -0.25	1.5	-0.03 -0.08	1.100	+0.20 0	12	±0.12	1.0	+0.20 -0.05
8	K5T08	10	+0.25 0	18	0 -0.25			1.100	+0.20 0	14	±0.12
10	K5T10	12	+0.25 0	24	0 -0.25			1.625	+0.25 0	18	±0.12
12	K5T12	14	+0.25 0	26	0 -0.25			2.125	+0.25 0	20	±0.12
14	K5T14	16	+0.25 0	30	0 -0.25					23	±0.12
16	K5T16	18	+0.25 0	32	0 -0.25					25	±0.12
18	K5T18	20	+0.25 0	36	0 -0.25			3.125	+0.25 0	28	±0.12
20	K5T20	22	+0.25 0	38	0 -0.25					30	±0.12
22	K5T22	24	+0.25 0	42	0 -0.25					33	±0.12
24	K5T24	26	+0.25 0	44	0 -0.25					35	±0.12
25	K5T25	28	+0.25 0	48	0 -0.25			4.125	+0.25 0	38	±0.12
30	K5T30	32	+0.25 0	54	0 -0.25					43	±0.12
35	K5T35	38	+0.25 0	62	0 -0.25					50	±0.12
40	K5T40	42	+0.25 0	66	0 -0.25					54	±0.12
45	K5T45	48	+0.25 0	74	0 -0.25	2.0	-0.03 -0.08			61	±0.12	1.5	+0.20 -0.05
50	K5T50	52	+0.25 0	78	0 -0.25	2.0	-0.03 -0.08			65	±0.12	1.5	+0.20 -0.05

選定サポート情報

型番リスト

表示件数

型番

内径 d

(φ)

外径 D

(φ)

肉厚

(mm)

RoHS?

最小発注数量

8	16	1.5	10	1個
10	18	1.5	10	1個
12	24	1.5	10	1個
14	26	1.5	10	1個
16	30	1.5	10	1個
18	32	1.5	10	1個
20	36	1.5	10	1個
22	38	1.5	10	1個
24	42	1.5	10	1個
26	44	1.5	10	1個
28	48	1.5	10	1個
32	54	1.5	10	1個
38	62	1.5	10	1個
42	66	1.5	10	1個
52	78	2	10	1個

通常単価(税別) (税込単価)	通常出荷日

293円 ( 322円 )	在庫品1日目当日出荷可能
326円 ( 359円 )	在庫品1日目当日出荷可能
435円 ( 479円 )	在庫品1日目当日出荷可能
489円 ( 538円 )	在庫品1日目当日出荷可能
577円 ( 635円 )	在庫品1日目当日出荷可能
600円 ( 660円 )	在庫品1日目当日出荷可能
681円 ( 749円 )	在庫品1日目当日出荷可能
680円 ( 748円 )	在庫品1日目当日出荷可能
539円 ( 593円 )	在庫品1日目当日出荷可能
844円 ( 928円 )	在庫品1日目当日出荷可能
587円 ( 646円 )	在庫品1日目当日出荷可能
963円 ( 1,059円 )	在庫品1日目当日出荷可能
966円 ( 1,063円 )	在庫品1日目当日出荷可能
1,254円 ( 1,379円 )	在庫品1日目当日出荷可能
1,290円 ( 1,419円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

潤滑剤が全くいらない「完全無給油」軸受で鉛を全く使用しない環境にやさしい「Pbフリー軸受」です。
ダイダインDDK05は四フッ化エチレン樹脂（PTFE）と特殊充填剤による低摩擦特性と、金属材料の強度と寸法安定性を持つ複合軸受です。
【特長】
・軸受面は、動摩擦係数と共に静摩擦係数も極めて小さいので無潤滑で円滑に滑ります。いわゆる「Stick Slip」が起こりません。また、油中でご使用されてもさしつかえありません
・-200℃～+280℃の温度範囲に使用できます
・高荷重、衝撃荷重、断続運転、揺動運動等に適しています
・静電現象がありません（組付時の電気抵抗は接触面積1cm2当たり1～10Ωの範囲です）
・軸受面は優れた耐化学薬品性を持っています。また石油、アルコールなどの溶剤にも影響されません
・相手軸を傷つけません
・寿命が極めて永く保てます
・軸受は軽く、肉厚が薄い（最大3mm）ので場所がいりません。すなわち設計がコンパクトになります
・静粛な運転が期待できます

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

カタログ

カタログ (見開き版)

商品担当おすすめ

大同メタル工業
（無給油）サーマロイピローユニット用軸受
無給油で使用することができ、様々な環境に適用した商品です。
オイレス工業
ドライメットLF ワッシャー（LFW）
高荷重・低速条件下で優れた摩擦特性を発揮する複層系無給油軸受です。φ8～52（内径8～52mm）です。
ZOB（ゼット・オー・ビー）
スラストワッシャドライワッシャ［WCSF-1］
コスト重視のドライワッシャです。本体材質はSPCCで四ふっ化エチレン樹脂で表面コーティングされています。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
