ダイダイン 鍔付ブシュ DDK05シリーズ
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 196円～2,836円
- 税込単価
- 216円～3,120円
潤滑剤が全くいらない「完全無給油」軸受で鉛を全く使用しない環境にやさしい「Pb...
詳細情報を確認する未確定：候補が109型番あります。
商品情報
外形図
製品仕様
- RoHS2対応

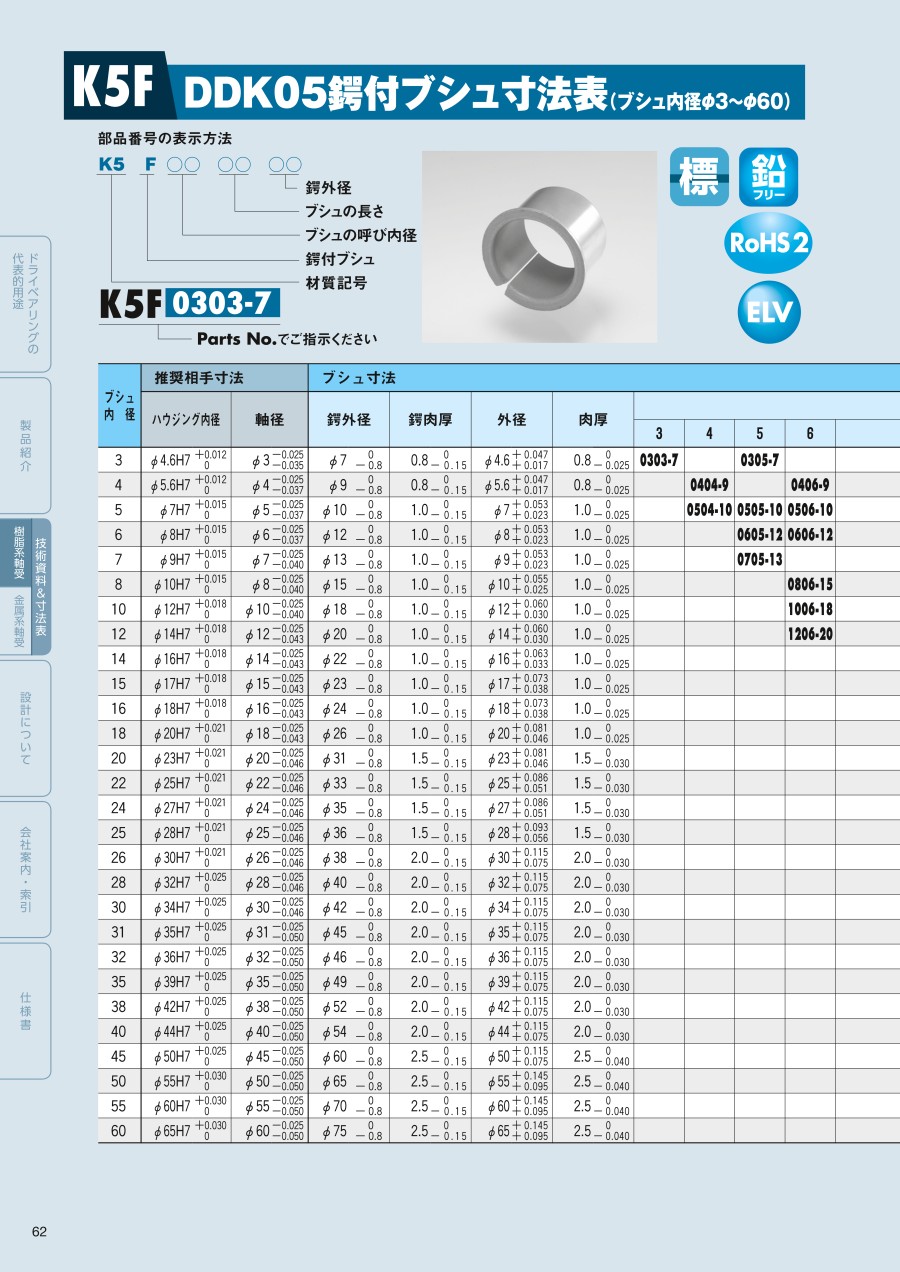

規格表
（単位：mm）
| ブシュ 内径 | 推奨相手寸法 | ブシュ寸法 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ハウジング内径 | 軸径 | 鍔外径 | 鍔肉厚 | 外径 | 肉厚 | |||||||
| 3 | φ4.6H7 | +0.012 0 | φ3 | -0.025 -0.035 | φ7 | 0 -0.8 | 0.8 | 0 -0.15 | φ4.6 | +0.047 +0.017 | 0.8 | 0 -0.025 |
| 4 | φ5.6H7 | +0.012 0 | φ4 | -0.025 -0.037 | φ9 | 0 -0.8 | 0.8 | 0 -0.15 | φ5.6 | +0.047 +0.017 | 0.8 | 0 -0.025 |
| 5 | φ7H7 | +0.015 0 | φ5 | -0.025 -0.037 | φ10 | 0 -0.8 | 1.0 | 0 -0.15 | φ7 | +0.053 +0.023 | 1.0 | 0 -0.025 |
| 6 | φ8H7 | +0.015 0 | φ6 | -0.025 -0.037 | φ12 | 0 -0.8 | 1.0 | 0 -0.15 | φ8 | +0.053 +0.023 | 1.0 | 0 -0.025 |
| 7 | φ9H7 | +0.015 0 | φ7 | -0.025 -0.040 | φ13 | 0 -0.8 | 1.0 | 0 -0.15 | φ9 | +0.053 +0.023 | 1.0 | 0 -0.025 |
| 8 | φ10H7 | +0.015 0 | φ8 | -0.025 -0.040 | φ15 | 0 -0.8 | 1.0 | 0 -0.15 | φ10 | +0.055 +0.025 | 1.0 | 0 -0.025 |
| 10 | φ12H7 | +0.018 0 | φ10 | -0.025 -0.040 | φ18 | 0 -0.8 | 1.0 | 0 -0.15 | φ12 | +0.060 +0.030 | 1.0 | 0 -0.025 |
| 12 | φ14H7 | +0.018 0 | φ12 | -0.025 -0.043 | φ20 | 0 -0.8 | 1.0 | 0 -0.15 | φ14 | +0.060 +0.030 | 1.0 | 0 -0.025 |
| 14 | φ16H7 | +0.018 0 | φ14 | -0.025 -0.043 | φ22 | 0 -0.8 | 1.0 | 0 -0.15 | φ16 | +0.063 +0.033 | 1.0 | 0 -0.025 |
| 15 | φ17H7 | +0.018 0 | φ15 | -0.025 -0.043 | φ23 | 0 -0.8 | 1.0 | 0 -0.15 | φ17 | +0.073 +0.038 | 1.0 | 0 -0.025 |
| 16 | φ18H7 | +0.018 0 | φ16 | -0.025 -0.043 | φ24 | 0 -0.8 | 1.0 | 0 -0.15 | φ18 | +0.073 +0.038 | 1.0 | 0 -0.025 |
| 18 | φ20H7 | +0.021 0 | φ18 | -0.025 -0.043 | φ26 | 0 -0.8 | 1.0 | 0 -0.15 | φ20 | +0.081 +0.046 | 1.0 | 0 -0.025 |
| 20 | φ23H7 | +0.021 0 | φ20 | -0.025 -0.046 | φ31 | 0 -0.8 | 1.5 | 0 -0.15 | φ23 | +0.081 +0.046 | 1.5 | 0 -0.030 |
| 22 | φ25H7 | +0.021 0 | φ22 | -0.025 -0.046 | φ33 | 0 -0.8 | 1.5 | 0 -0.15 | φ25 | +0.086 +0.051 | 1.5 | 0 -0.030 |
| 24 | φ27H7 | +0.021 0 | φ24 | -0.025 -0.046 | φ35 | 0 -0.8 | 1.5 | 0 -0.15 | φ27 | +0.086 +0.051 | 1.5 | 0 -0.030 |
| 25 | φ28H7 | +0.021 0 | φ25 | -0.025 -0.046 | φ36 | 0 -0.8 | 1.5 | 0 -0.15 | φ28 | +0.093 +0.056 | 1.5 | 0 -0.030 |
| 26 | φ30H7 | +0.021 0 | φ26 | -0.025 -0.046 | φ38 | 0 -0.8 | 2.0 | 0 -0.15 | φ30 | +0.115 +0.075 | 2.0 | 0 -0.030 |
| 28 | φ32H7 | +0.025 0 | φ28 | -0.025 -0.046 | φ40 | 0 -0.8 | 2.0 | 0 -0.15 | φ32 | +0.115 +0.075 | 2.0 | 0 -0.030 |
| 30 | φ34H7 | +0.025 0 | φ30 | -0.025 -0.046 | φ42 | 0 -0.8 | 2.0 | 0 -0.15 | φ34 | +0.115 +0.075 | 2.0 | 0 -0.030 |
| 31 | φ35H7 | +0.025 0 | φ31 | -0.025 -0.050 | φ45 | 0 -0.8 | 2.0 | 0 -0.15 | φ35 | +0.115 +0.075 | 2.0 | 0 -0.030 |
| 32 | φ36H7 | +0.025 0 | φ32 | -0.025 -0.050 | φ46 | 0 -0.8 | 2.0 | 0 -0.15 | φ36 | +0.115 +0.075 | 2.0 | 0 -0.030 |
| 35 | φ39H7 | +0.025 0 | φ35 | -0.025 -0.050 | φ49 | 0 -0.8 | 2.0 | 0 -0.15 | φ39 | +0.115 +0.075 | 2.0 | 0 -0.030 |
| 38 | φ42H7 | +0.025 0 | φ38 | -0.025 -0.050 | φ52 | 0 -0.8 | 2.0 | 0 -0.15 | φ42 | +0.115 +0.075 | 2.0 | 0 -0.030 |
| 40 | φ44H7 | +0.025 0 | φ40 | -0.025 -0.050 | φ54 | 0 -0.8 | 2.0 | 0 -0.15 | φ44 | +0.115 +0.075 | 2.0 | 0 -0.030 |
| 45 | φ50H7 | +0.025 0 | φ45 | -0.025 -0.050 | φ60 | 0 -0.8 | 2.5 | 0 -0.15 | φ50 | +0.115 +0.075 | 2.5 | 0 -0.040 |
| 50 | φ55H7 | +0.030 0 | φ50 | -0.025 -0.050 | φ65 | 0 -0.8 | 2.5 | 0 -0.15 | φ55 | +0.145 +0.095 | 2.5 | 0 -0.040 |
| 55 | φ60H7 | +0.030 0 | φ55 | -0.025 -0.050 | φ70 | 0 -0.8 | 2.5 | 0 -0.15 | φ60 | +0.145 +0.095 | 2.5 | 0 -0.040 |
| 60 | φ65H7 | +0.030 0 | φ60 | -0.025 -0.050 | φ75 | 0 -0.8 | 2.5 | 0 -0.15 | φ65 | +0.145 +0.095 | 2.5 | 0 -0.040 |
（単位：mm）
| ブシュ 内径 | ブシュ寸法 | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 部品番号およびブシュの長さ 公差 -0.3～0 | |||||||||||||||
| 3 | 4 | 5 | 6 | 7 | 8 | 10 | 12 | 15 | 20 | 25 | 30 | 40 | 50 | 60 | |
| 3 | 0303-7 | - | 0305-7 | - | - | - | - | - | - | - | - | - | - | - | - |
| 4 | - | 0404-9 | - | 0406-9 | - | - | - | - | - | - | - | - | - | - | - |
| 5 | - | 0504-10 | 0505-10 | 0506-10 | - | - | - | - | - | - | - | - | - | - | - |
| 6 | - | - | 0605-12 | 0606-12 | 0607-12 | 0608-12 | 0610-12 | - | - | - | - | - | - | - | - |
| 7 | - | - | 0705-13 | - | 0707-13 | - | 0710-13 | 0712-13 | - | - | - | - | - | - | - |
| 8 | - | - | - | 0806-15 | - | 0808-15 | 0810-15 | 0812-15 | - | - | - | - | - | - | - |
| 10 | - | - | - | 1006-18 | 1007-18 | 1008-18 | 1010-18 | 1012-18 | 1015-18 | - | - | - | - | - | - |
| 12 | - | - | - | 1206-20 | 1207-20 | 1208-20 | 1210-20 | 1212-20 | 1215-20 | 1220-20 | - | - | - | - | - |
| 14 | - | - | - | - | - | - | 1410-22 | 1412-22 | 1415-22 | 1420-22 | - | - | - | - | - |
| 15 | - | - | - | - | - | - | 1510-23 | 1512-23 | 1515-23 | 1520-23 | 1525-23 | - | - | - | - |
| 16 | - | - | - | - | - | - | 1610-24 | 1612-24 | 1615-24 | 1620-24 | 1625-24 | - | - | - | - |
| 18 | - | - | - | - | - | - | 1810-26 | 1812-26 | 1815-26 | 1820-26 | 1825-26 | - | - | - | - |
| 20 | - | - | - | - | - | - | 2010-31 | 2012-31 | 2015-31 | 2020-31 | 2025-31 | 2030-31 | - | - | - |
| 22 | - | - | - | - | - | - | 2210-33 | 2212-33 | 2215-33 | 2220-33 | 2225-33 | - | - | - | - |
| 24 | - | - | - | - | - | - | - | - | 2415-35 | 2420-35 | 2425-35 | 2430-35 | - | - | - |
| 25 | - | - | - | - | - | - | 2510-36 | 2512-36 | 2515-36 | 2520-36 | 2525-36 | 2530-36 | - | - | - |
| 26 | - | - | - | - | - | - | - | - | 2615-38 | 2620-38 | - | - | - | - | - |
| 28 | - | - | - | - | - | - | - | 2812-40 | 2815-40 | 2820-40 | - | 2830-40 | - | - | - |
| 30 | - | - | - | - | - | - | - | 3012-42 | 3015-42 | 3020-42 | 3025-42 | 3030-42 | 3040-42 | - | - |
| 31 | - | - | - | - | - | - | - | - | - | - | 3125-45 | - | - | - | - |
| 32 | - | - | - | - | - | - | - | - | - | 3220-46 | 3225-46 | 3230-46 | - | - | - |
| 35 | - | - | - | - | - | - | - | 3512-49 | - | 3520-49 | 3525-49 | 3530-49 | 3540-49 | 3550-49 | - |
| 38 | - | - | - | - | - | - | - | - | - | 3820-52 | - | 3830-52 | 3840-52 | - | - |
| 40 | - | - | - | - | - | - | - | 4012-54 | - | 4020-54 | 4025-54 | 4030-54 | 4040-54 | 4050-54 | - |
| 45 | - | - | - | - | - | - | - | - | - | 4520-60 | 4525-60 | 4530-60 | 4540-60 | 4550-60 | - |
| 50 | - | - | - | - | - | - | - | - | - | 5020-65 | - | 5030-65 | 5040-65 | - | 5060-65 |
| 55 | - | - | - | - | - | - | - | - | - | - | - | 5530-70 | 5540-70 | - | 5560-70 |
| 60 | - | - | - | - | - | - | - | - | - | - | - | 6030-75 | 6040-75 | - | 6060-75 |
商品特長詳細
DDK05ドライベアリングの設計
なじみ運転前
なじみ運転が終わって、ある程度の運転時間経過後のDDK05ドライベアリング断面写真
選定サポート情報
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
370円 ( 407円 ) | 在庫品1日目当日出荷可能 |
321円 ( 353円 ) | 在庫品1日目当日出荷可能 |
196円 ( 216円 ) | 在庫品1日目当日出荷可能 |
351円 ( 386円 ) | 在庫品1日目当日出荷可能 |
373円 ( 410円 ) | 在庫品1日目当日出荷可能 |
236円 ( 260円 ) | 在庫品1日目当日出荷可能 |
351円 ( 386円 ) | 在庫品1日目当日出荷可能 |
229円 ( 252円 ) | 在庫品1日目当日出荷可能 |
321円 ( 353円 ) | 在庫品1日目当日出荷可能 |
367円 ( 404円 ) | 在庫品1日目当日出荷可能 |
250円 ( 275円 ) | 在庫品1日目当日出荷可能 |
262円 ( 288円 ) | 在庫品1日目当日出荷可能 |
351円 ( 386円 ) | 在庫品1日目当日出荷可能 |
291円 ( 320円 ) | 在庫品1日目当日出荷可能 |
357円 ( 393円 ) | 在庫品1日目当日出荷可能 |
323円 ( 355円 ) | 在庫品1日目当日出荷可能 |
299円 ( 329円 ) | 在庫品1日目当日出荷可能 |
298円 ( 328円 ) | 在庫品1日目当日出荷可能 |
444円 ( 488円 ) | 在庫品1日目当日出荷可能 |
461円 ( 507円 ) | 在庫品1日目当日出荷可能 |
408円 ( 449円 ) | 在庫品1日目当日出荷可能 |
408円 ( 449円 ) | 在庫品1日目当日出荷可能 |
305円 ( 336円 ) | 在庫品1日目当日出荷可能 |
421円 ( 463円 ) | 在庫品1日目当日出荷可能 |
522円 ( 574円 ) | 在庫品1日目当日出荷可能 |
446円 ( 491円 ) | 10日目 |
294円 ( 323円 ) | 在庫品1日目当日出荷可能 |
444円 ( 488円 ) | 在庫品1日目当日出荷可能 |
461円 ( 507円 ) | 在庫品1日目当日出荷可能 |
283円 ( 311円 ) | 在庫品1日目当日出荷可能 |
349円 ( 384円 ) | 在庫品1日目当日出荷可能 |
499円 ( 549円 ) | 在庫品1日目当日出荷可能 |
350円 ( 385円 ) | 在庫品1日目当日出荷可能 |
465円 ( 512円 ) | 在庫品1日目当日出荷可能 |
464円 ( 510円 ) | 在庫品1日目当日出荷可能 |
460円 ( 506円 ) | 在庫品1日目当日出荷可能 |
501円 ( 551円 ) | 在庫品1日目当日出荷可能 |
527円 ( 580円 ) | 在庫品1日目当日出荷可能 |
352円 ( 387円 ) | 在庫品1日目当日出荷可能 |
643円 ( 707円 ) | 在庫品1日目当日出荷可能 |
736円 ( 810円 ) | 在庫品1日目当日出荷可能 |
478円 ( 526円 ) | 在庫品1日目当日出荷可能 |
593円 ( 652円 ) | 在庫品1日目当日出荷可能 |
379円 ( 417円 ) | 在庫品1日目当日出荷可能 |
538円 ( 592円 ) | 在庫品1日目当日出荷可能 |
760円 ( 836円 ) | 在庫品1日目当日出荷可能 |
385円 ( 424円 ) | 在庫品1日目当日出荷可能 |
418円 ( 460円 ) | 在庫品1日目当日出荷可能 |
457円 ( 503円 ) | 在庫品1日目当日出荷可能 |
827円 ( 910円 ) | 在庫品1日目当日出荷可能 |
489円 ( 538円 ) | 在庫品1日目当日出荷可能 |
769円 ( 846円 ) | 在庫品1日目当日出荷可能 |
616円 ( 678円 ) | 在庫品1日目当日出荷可能 |
592円 ( 651円 ) | 在庫品1日目当日出荷可能 |
810円 ( 891円 ) | 在庫品1日目当日出荷可能 |
684円 ( 752円 ) | 在庫品1日目当日出荷可能 |
577円 ( 635円 ) | 在庫品1日目当日出荷可能 |
443円 ( 487円 ) | 在庫品1日目当日出荷可能 |
533円 ( 586円 ) | 在庫品1日目当日出荷可能 |
740円 ( 814円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
潤滑剤が全くいらない「完全無給油」軸受で鉛を全く使用しない環境にやさしい「Pbフリー軸受」です。
ダイダインDDK05は四フッ化エチレン樹脂（PTFE）と特殊充填剤による低摩擦特性と、金属材料の強度と寸法安定性を持つ複合軸受です。
【特長】
・軸受面は、動摩擦係数と共に静摩擦係数も極めて小さいので無潤滑で円滑に滑ります
・いわゆる「Stick Slip」が起こりません。また、油中でご使用されてもさしつかえありません
・-200℃～+280℃の温度範囲に使用できます
・高荷重、衝撃荷重、断続運転、揺動運動等に適しています
・静電現象がありません（組付時の電気抵抗は接触面積1cm2当たり1～10Ωの範囲です）
・軸受面は優れた耐化学薬品性を持っています。また石油、アルコールなどの溶剤にも影響されません
・相手軸を傷つけません
・寿命が極めて永く保てます
・軸受は軽く、肉厚が薄い（最大3mm）ので場所がいりません。すなわち設計がコンパクトになります
・静粛な運転が期待できます
