大同メタル工業

ダイベストブシュ DBB01シリーズ

Name: ダイベスト ブシュ DBB01シリーズ
Brand: 大同メタル工業
SKU: 221004981333
Rating: 4.8 (8 reviews)

カタログ |

数量スライド割引
一部当日出荷可能

4.8

平均満足度4.8

この商品のレビューをみる（8件）

通常単価(税別): 118円～4,939円

税込単価: 130円～5,433円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

大同メタル工業

ダイベストブシュDBS02シリーズ

4.1

通常価格(税別)： 52円 (税込価格：57円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

大同メタル工業

ダイダインブシュ DDK05シリーズ

4.8

通常価格(税別)： 121円 (税込価格：133円)

通常出荷日：在庫品1日目

軸受特性が優れているプラスチック系軸受材料の一つであるポリアセタール樹脂中に、...

詳細情報を確認する

種類
ストレートタイプ
樹脂系
含油POM(含油ポリアセタール)
環境
耐振動
許容最高PV値範囲 (N/mm2・m/s)
2.1～5.0
許容最高PV値 (N/mm2・m/s)
2.62
許容最高面圧 P (N/mm2)
68.6
許容最高速度 V (m/s)
2.5
ハウジング内径はめあい公差
H7
潤滑条件
無潤滑
使用温度範囲 (℃)
-40::+120

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

未確定：候補が121型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

RoHS2対応

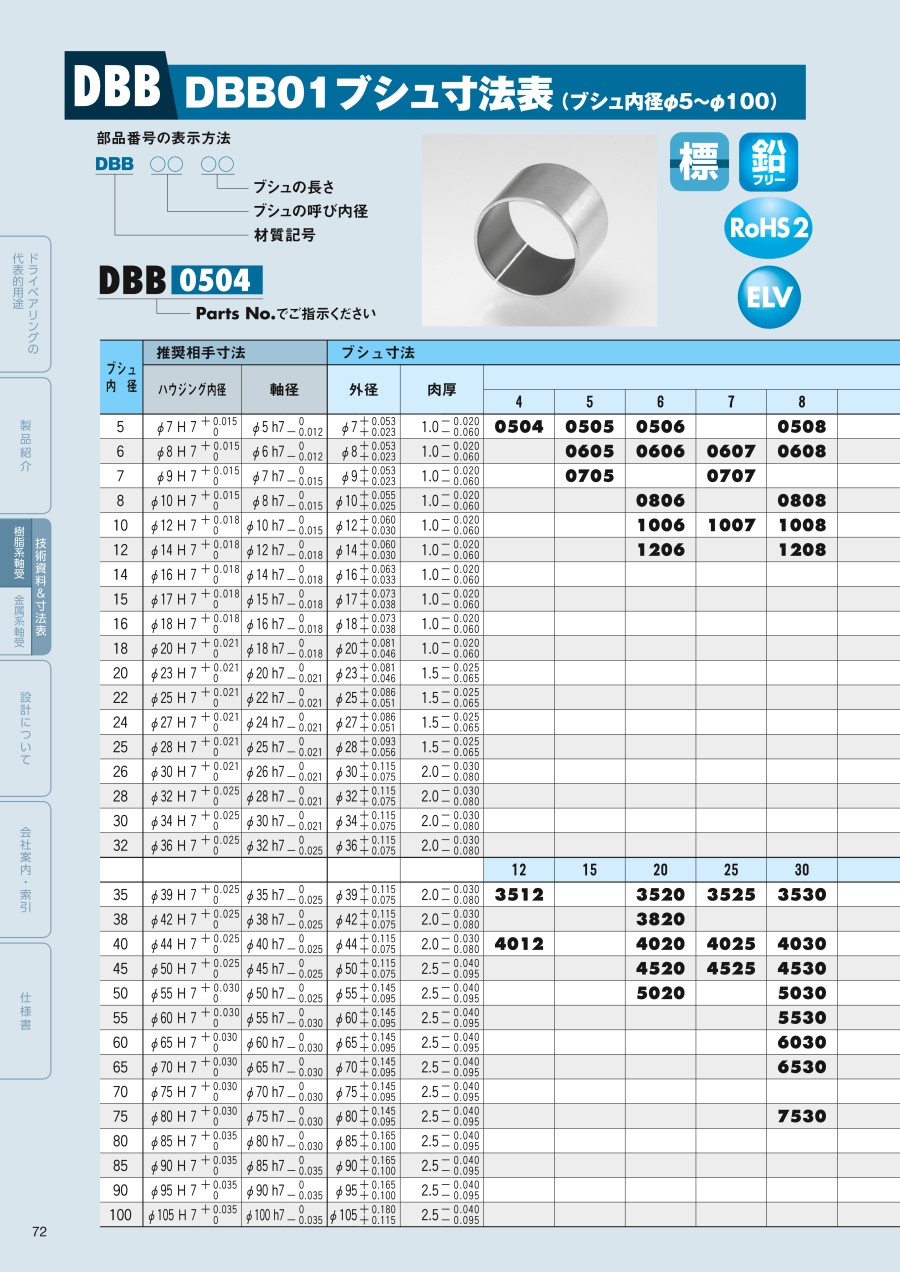

規格表

（単位：mm）

ブシュ内径	推奨相手寸法				ブシュ寸法
ブシュ内径	ハウジング内径		軸径		外径		肉厚
5	φ7H7	+0.015 0	φ5h7	0 -0.012	φ7	+0.053 +0.023	1.0	-0.020 -0.060
6	φ8H7	+0.015 0	φ6h7	0 -0.012	φ8	+0.053 +0.023	1.0	-0.020 -0.060
7	φ9H7	+0.015 0	φ7h7	0 -0.015	φ9	+0.053 +0.023	1.0	-0.020 -0.060
8	φ10H7	+0.015 0	φ8h7	0 -0.015	φ10	+0.055 +0.025	1.0	-0.020 -0.060
10	φ12H7	+0.018 0	φ10h7	0 -0.015	φ12	+0.060 +0.030	1.0	-0.020 -0.060
12	φ14H7	+0.018 0	φ12h7	0 -0.018	φ14	+0.060 +0.030	1.0	-0.020 -0.060
14	φ16H7	+0.018 0	φ14h7	0 -0.018	φ16	+0.063 +0.033	1.0	-0.020 -0.060
15	φ17H7	+0.018 0	φ15h7	0 -0.018	φ17	+0.073 +0.038	1.0	-0.020 -0.060
16	φ18H7	+0.018 0	φ16h7	0 -0.018	φ18	+0.073 +0.038	1.0	-0.020 -0.060
18	φ20H7	+0.021 0	φ18h7	0 -0.018	φ20	+0.081 +0.046	1.0	-0.020 -0.060
20	φ23H7	+0.021 0	φ20h7	0 -0.021	φ23	+0.081 +0.046	1.5	-0.025 -0.065
22	φ25H7	+0.021 0	φ22h7	0 -0.021	φ25	+0.086 +0.051	1.5	-0.025 -0.065
24	φ27H7	+0.021 0	φ24h7	0 -0.021	φ27	+0.086 +0.051	1.5	-0.025 -0.065
25	φ28H7	+0.021 0	φ25h7	0 -0.021	φ28	+0.093 +0.056	1.5	-0.025 -0.065
26	φ30H7	+0.021 0	φ26h7	0 -0.021	φ30	+0.115 +0.075	2.0	-0.030 -0.080
28	φ32H7	+0.025 0	φ28h7	0 -0.021	φ32	+0.115 +0.075	2.0	-0.030 -0.080
30	φ34H7	+0.025 0	φ30h7	0 -0.021	φ34	+0.115 +0.075	2.0	-0.030 -0.080
32	φ36H7	+0.025 0	φ32h7	0 -0.025	φ36	+0.115 +0.075	2.0	-0.030 -0.080
35	φ39H7	+0.025 0	φ35h7	0 -0.025	φ39	+0.115 +0.075	2.0	-0.030 -0.080
38	φ42H7	+0.025 0	φ38h7	0 -0.025	φ42	+0.115 +0.075	2.0	-0.030 -0.080
40	φ44H7	+0.025 0	φ40h7	0 -0.025	φ44	+0.115 +0.075	2.0	-0.030 -0.080
45	φ50H7	+0.025 0	φ45h7	0 -0.025	φ50	+0.115 +0.075	2.5	-0.040 -0.095
50	φ55H7	+0.030 0	φ50h7	0 -0.025	φ55	+0.145 +0.095	2.5	-0.040 -0.095
55	φ60H7	+0.030 0	φ55h7	0 -0.030	φ60	+0.145 +0.095	2.5	-0.040 -0.095
60	φ65H7	+0.030 0	φ60h7	0 -0.030	φ65	+0.145 +0.095	2.5	-0.040 -0.095
65	φ70H7	+0.030 0	φ65h7	0 -0.030	φ70	+0.145 +0.095	2.5	-0.040 -0.095
70	φ75H7	+0.030 0	φ70h7	0 -0.030	φ75	+0.145 +0.095	2.5	-0.040 -0.095
75	φ80H7	+0.030 0	φ75h7	0 -0.030	φ80	+0.145 +0.095	2.5	-0.040 -0.095
80	φ85H7	+0.035 0	φ80h7	0 -0.030	φ85	+0.165 +0.100	2.5	-0.040 -0.095
85	φ90H7	+0.035 0	φ85h7	0 -0.035	φ90	+0.165 +0.100	2.5	-0.040 -0.095
90	φ95H7	+0.035 0	φ90h7	0 -0.035	φ95	+0.165 +0.100	2.5	-0.040 -0.095
100	φ105H7	+0.035 0	φ100h7	0 -0.035	φ105	+0.180 +0.115	2.5	-0.040 -0.095

（単位：mm）

ブシュ内径	ブシュ寸法
	部品番号およびブシュの長さ公差 -0.3～0
	4	5	6	7	8	10	12	15	20	25	30	40
5	0504	0505	0506	-	0508	-	-	-	-	-	-	-
6	-	0605	0606	0607	0608	0610	-	-	-	-	-	-
7	-	0705	-	0707	-	0710	0712	-	-	-	-	-
8	-	-	0806	-	0808	0810	0812	-	-	-	-	-
10	-	-	1006	1007	1008	1010	1012	1015	1020	-	-	-
12	-	-	1206	-	1208	1210	1212	1215	1220	-	-	-
14	-	-	-	-	-	1410	1412	1415	1420	-	-	-
15	-	-	-	-	-	1510	1512	1515	1520	1525	-	-
16	-	-	-	-	-	1610	1612	1615	1620	1625	-	-
18	-	-	-	-	-	1810	1812	1815	1820	1825	-	-
20	-	-	-	-	-	2010	2012	2015	2020	2025	2030	-
22	-	-	-	-	-	2210	2212	2215	2220	2225	-	-
24	-	-	-	-	-	-	-	2415	2420	2425	2430	-
25	-	-	-	-	-	2510	2512	2515	2520	2525	2530	-
26	-	-	-	-	-	-	-	2615	2620	-	2630	-
28	-	-	-	-	-	-	2812	2815	2820	-	2830	-
30	-	-	-	-	-	-	3012	3015	3020	3025	3030	3040
32	-	-	-	-	-	-	-	-	3220	3225	3230	3240
-	12	15	20	25	30	40	50	60	70	80	90	95
35	3512	-	3520	3525	3530	3540	3550	-	-	-	-	-
38	-	-	3820	-	-	3840	-	-	-	-	-	-
40	4012	-	4020	4025	4030	4040	4050	-	-	-	-	-
45	-	-	4520	4525	4530	4540	4550	-	-	-	-	-
50	-	-	5020	-	5030	5040	-	5060	-	-	-	-
55	-	-	-	-	5530	5540	-	5560	-	-	-	-
60	-	-	-	-	6030	6040	-	6060	-	-	-	-
65	-	-	-	-	6530	6540	-	6560	-	-	-	-
70	-	-	-	-	-	7040	-	7060	-	7080	-	-
75	-	-	-	-	7530	7540	-	7560	-	7580	-	-
80	-	-	-	-	-	8040	-	8060	-	8080	-	-
85	-	-	-	-	-	8540	-	8560	-	8580	-	-
90	-	-	-	-	-	9040	-	9060	-	-	9090	-
100	-	-	-	-	-	-	10050	-	10070	-	-	10095

※一部の寸法のB／Gにおいて潤滑剤の蒸発を防ぐコーティングを施す場合があります。
※表中の肉厚寸法は特殊コーティングを含まない値です。

商品特長詳細

ダイベストの軸受特性

ダイベスト軸受樹脂層の性質

比重	熱膨張率 ×10^-5/℃	熱伝導率 Cal/sec・℃/cm	引張強さ MPa	伸び％	含油率％
1.4	8.4	5.5×10^-4	42以上	10以上	4以上

軸受特性と試験データ

●DBB01ドライベアリング

潤滑	無給油
許容最高荷重 MPa	68.6
許容最高速度 m/min	150
許容最高PV値 MPa・m/min	157
使用限界温度 ℃	-40～ +120

潤滑下での使用ではその条件により軸受性能が数倍向上します。

選定サポート情報

型番リスト

表示件数

型番

内径

(φ)

外径

(φ)

全長

(mm)

肉厚

(mm)

RoHS?

最小発注数量

5	7	4	1	10	1個
5	7	5	1	10	1個
5	7	6	1	10	1個
5	7	8	1	10	1個
6	8	5	1	10	1個
6	8	6	1	10	1個
6	8	8	1	10	1個
6	8	10	1	10	1個
7	9	5	1	10	1個
7	9	10	1	10	1個
7	9	12	1	10	1個
8	10	6	1	10	1個
8	10	8	1	10	1個
8	10	10	1	10	1個
8	10	12	1	10	1個
10	12	6	1	10	1個
10	12	7	1	10	1個
10	12	8	1	10	1個
100	105	50	2.5	10	1個
100	105	70	2.5	10	1個
10	12	10	1	10	1個
10	12	12	1	10	1個
10	12	15	1	10	1個
10	12	20	1	10	1個
12	14	6	1	10	1個
12	14	8	1	10	1個
12	14	10	1	10	1個
12	14	12	1	10	1個
12	14	15	1	10	1個
12	14	20	1	10	1個
14	16	10	1	10	1個
14	16	12	1	10	1個
14	16	15	1	10	1個
14	16	20	1	10	1個
15	17	10	1	10	1個
15	17	12	1	10	1個
15	17	15	1	10	1個
15	17	20	1	10	1個
15	17	25	1	10	1個
16	18	10	1	10	1個
16	18	12	1	10	1個
16	18	15	1	10	1個
16	18	20	1	10	1個
18	20	10	1	10	1個
18	20	12	1	10	1個
18	20	15	1	10	1個
18	20	20	1	10	1個
18	20	25	1	10	1個
20	23	10	1.5	10	1個
20	23	12	1.5	10	1個
20	23	15	1.5	10	1個
20	23	20	1.5	10	1個
20	23	25	1.5	10	1個
20	23	30	1.5	10	1個
22	25	10	1.5	10	1個
22	25	12	1.5	10	1個
22	25	15	1.5	10	1個
22	25	20	1.5	10	1個
22	25	25	1.5	10	1個
24	27	15	1.5	10	1個

通常単価(税別) (税込単価)	通常出荷日

118円 ( 130円 )	在庫品1日目当日出荷可能
129円 ( 142円 )	在庫品1日目当日出荷可能
193円 ( 212円 )	在庫品1日目当日出荷可能
190円 ( 209円 )	在庫品1日目当日出荷可能
200円 ( 220円 )	在庫品1日目当日出荷可能
200円 ( 220円 )	在庫品1日目当日出荷可能
200円 ( 220円 )	在庫品1日目当日出荷可能
200円 ( 220円 )	在庫品1日目当日出荷可能
167円 ( 184円 )	在庫品1日目当日出荷可能
236円 ( 260円 )	在庫品1日目当日出荷可能
220円 ( 242円 )	在庫品1日目当日出荷可能
260円 ( 286円 )	在庫品1日目当日出荷可能
237円 ( 261円 )	在庫品1日目当日出荷可能
265円 ( 292円 )	在庫品1日目当日出荷可能
265円 ( 292円 )	在庫品1日目当日出荷可能
286円 ( 315円 )	在庫品1日目当日出荷可能
286円 ( 315円 )	在庫品1日目当日出荷可能
286円 ( 315円 )	在庫品1日目当日出荷可能
3,375円 ( 3,713円 )	8日目
4,939円 ( 5,433円 )	在庫品1日目当日出荷可能
306円 ( 337円 )	在庫品1日目当日出荷可能
326円 ( 359円 )	在庫品1日目当日出荷可能
325円 ( 358円 )	在庫品1日目当日出荷可能
344円 ( 378円 )	在庫品1日目当日出荷可能
286円 ( 315円 )	在庫品1日目当日出荷可能
191円 ( 210円 )	在庫品1日目当日出荷可能
306円 ( 337円 )	在庫品1日目当日出荷可能
326円 ( 359円 )	在庫品1日目当日出荷可能
325円 ( 358円 )	在庫品1日目当日出荷可能
379円 ( 417円 )	在庫品1日目当日出荷可能
325円 ( 358円 )	在庫品1日目当日出荷可能
345円 ( 380円 )	在庫品1日目当日出荷可能
363円 ( 399円 )	在庫品1日目当日出荷可能
379円 ( 417円 )	在庫品1日目当日出荷可能
325円 ( 358円 )	在庫品1日目当日出荷可能
344円 ( 378円 )	在庫品1日目当日出荷可能
379円 ( 417円 )	在庫品1日目当日出荷可能
419円 ( 461円 )	在庫品1日目当日出荷可能
438円 ( 482円 )	在庫品1日目当日出荷可能
344円 ( 378円 )	在庫品1日目当日出荷可能
379円 ( 417円 )	在庫品1日目当日出荷可能
419円 ( 461円 )	在庫品1日目当日出荷可能
461円 ( 507円 )	在庫品1日目当日出荷可能
379円 ( 417円 )	在庫品1日目当日出荷可能
399円 ( 439円 )	在庫品1日目当日出荷可能
400円 ( 440円 )	在庫品1日目当日出荷可能
484円 ( 532円 )	在庫品1日目当日出荷可能
537円 ( 591円 )	在庫品1日目当日出荷可能
381円 ( 419円 )	在庫品1日目当日出荷可能
298円 ( 328円 )	在庫品1日目当日出荷可能
525円 ( 578円 )	在庫品1日目当日出荷可能
610円 ( 671円 )	在庫品1日目当日出荷可能
593円 ( 652円 )	在庫品1日目当日出荷可能
532円 ( 585円 )	在庫品1日目当日出荷可能
514円 ( 565円 )	在庫品1日目当日出荷可能
405円 ( 446円 )	在庫品1日目当日出荷可能
489円 ( 538円 )	在庫品1日目当日出荷可能
557円 ( 613円 )	在庫品1日目当日出荷可能
681円 ( 749円 )	在庫品1日目当日出荷可能
564円 ( 620円 )	在庫品1日目当日出荷可能

基本情報

基本情報

軸受特性が優れているプラスチック系軸受材料の一つであるポリアセタール樹脂中に、親油性繊維および特殊充填剤を均一に分散含有させた自己潤滑特性を有する含油軸受です。
【特長】
・無給油で使用できます
・高荷重、高速側での使用ができます
・寸法、形状が安定しており、薄肉であるためコンパクトな設計ができます
・往復運動、揺動運動、ひん繁な起動停止など、油膜形成の困難な箇所ですぐれた耐摩耗特性を発揮します
・巻ブシュ、スラストワッシャー、スライドプレートと標準品が豊富です
・DDK05ドライベアリング、DBX01ベアリングとの互換性があります

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

カタログ

カタログ (見開き版)

商品担当おすすめ

大同メタル工業
（無給油）サーマロイピローユニット用軸受
無給油で使用することができ、様々な環境に適用した商品です。
大同メタル工業
ダイダインブシュ DDK05シリーズ
四フッ化エチレン樹脂（PTFE）と特殊充填剤による低摩擦特性、金属材料の強度と寸法安定性を持つ複合軸受です。
オイレス工業
ドライメットST ブッシュ（70B）
オイレス工業製バックメタル付含油ポリアセタール複層ブッシュ。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
