ダイスライド 鍔付ブシュSAFシリーズ
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 1,092円～22,696円
- 税込単価
- 1,201円～24,966円
銅合金をベースとし、厳選された固体潤滑剤で製造されたプラグを埋込んだ高荷重用無...
詳細情報を確認する未確定：候補が82型番あります。
商品情報
外形図
製品仕様
- RoHS2対応

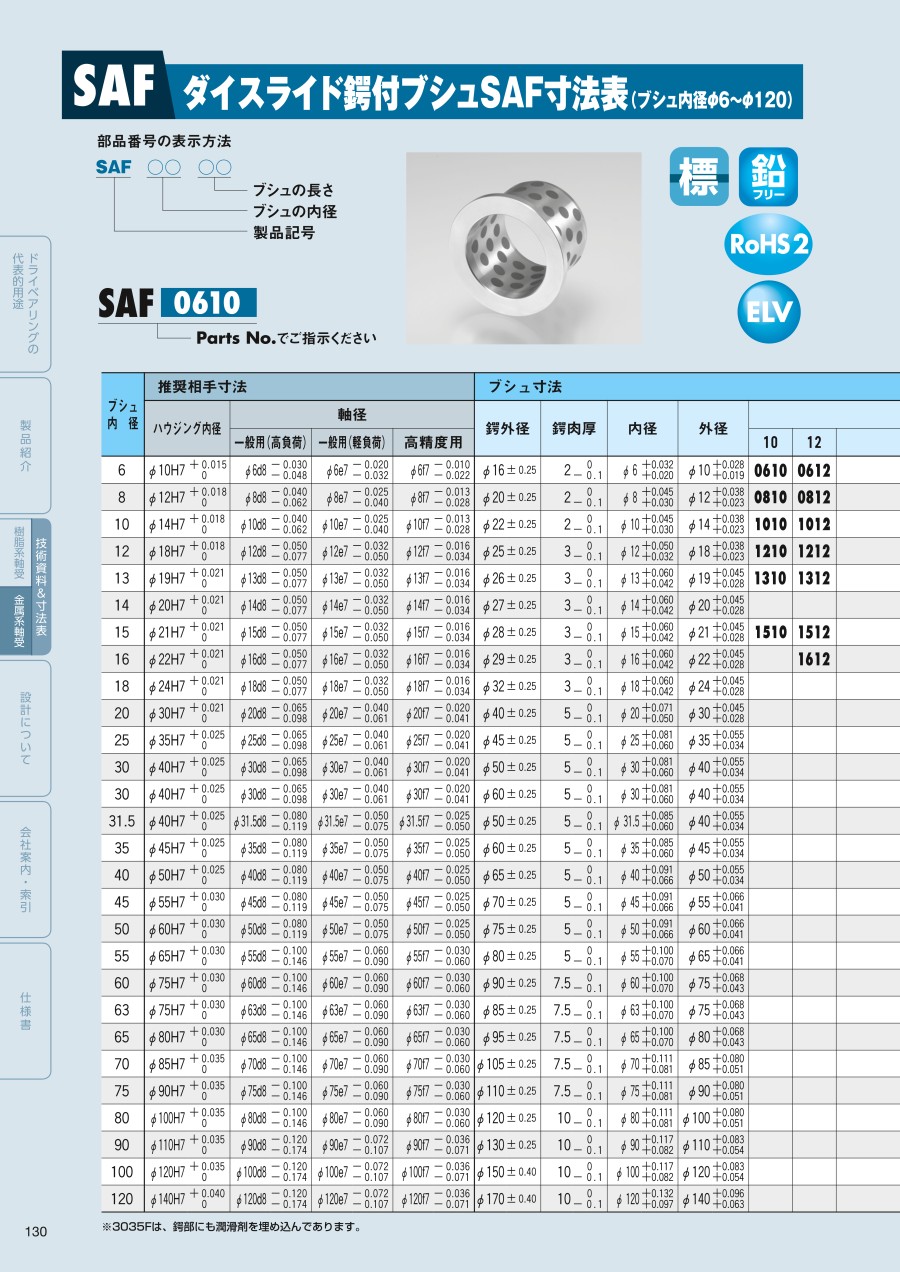

規格表
（単位：mm）
| ブシュ 内径 | 推奨相手寸法 | ブシュ寸法 | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ハウジング内径 | 軸径 | 鍔外径 | 鍔肉厚 | 内径 | 外径 | |||||||||||
| 一般用（高負荷） | 一般用（軽負荷） | 高精度用 | ||||||||||||||
| 6 | φ10H7 | +0.015 0 | φ6d8 | -0.030 -0.048 | φ6e7 | -0.020 -0.032 | φ6f7 | -0.010 -0.022 | φ16 | ±0.25 | 2 | 0 -0.1 | φ6 | +0.032 +0.020 | φ10 | +0.028 +0.019 |
| 8 | φ12H7 | +0.018 0 | φ8d8 | -0.040 -0.062 | φ8e7 | -0.025 -0.040 | φ8f7 | -0.013 -0.028 | φ20 | ±0.25 | 2 | 0 -0.1 | φ8 | +0.045 +0.030 | φ12 | +0.038 +0.023 |
| 10 | φ14H7 | +0.018 0 | φ10d8 | -0.040 -0.062 | φ10e7 | -0.025 -0.040 | φ10f7 | -0.013 -0.028 | φ22 | ±0.25 | 2 | 0 -0.1 | φ10 | +0.045 +0.030 | φ14 | +0.038 +0.023 |
| 12 | φ18H7 | +0.018 0 | φ12d8 | -0.050 -0.077 | φ12e7 | -0.032 -0.050 | φ12f7 | -0.016 -0.034 | φ25 | ±0.25 | 3 | 0 -0.1 | φ12 | +0.050 +0.032 | φ18 | +0.038 +0.023 |
| 13 | φ19H7 | +0.021 0 | φ13d8 | -0.050 -0.077 | φ13e7 | -0.032 -0.050 | φ13f7 | -0.016 -0.034 | φ26 | ±0.25 | 3 | 0 -0.1 | φ13 | +0.060 +0.042 | φ19 | +0.045 +0.028 |
| 14 | φ20H7 | +0.021 0 | φ14d8 | -0.050 -0.077 | φ14e7 | -0.032 -0.050 | φ14f7 | -0.016 -0.034 | φ27 | ±0.25 | 3 | 0 -0.1 | φ14 | +0.060 +0.042 | φ20 | +0.045 +0.028 |
| 15 | φ21H7 | +0.021 0 | φ15d8 | -0.050 -0.077 | φ15e7 | -0.032 -0.050 | φ15f7 | -0.016 -0.034 | φ28 | ±0.25 | 3 | 0 -0.1 | φ15 | +0.060 +0.042 | φ21 | +0.045 +0.028 |
| 16 | φ22H7 | +0.021 0 | φ16d8 | -0.050 -0.077 | φ16e7 | -0.032 -0.050 | φ16f7 | -0.016 -0.034 | φ29 | ±0.25 | 3 | 0 -0.1 | φ16 | +0.060 +0.042 | φ22 | +0.045 +0.028 |
| 18 | φ24H7 | +0.021 0 | φ18d8 | -0.050 -0.077 | φ18e7 | -0.032 -0.050 | φ18f7 | -0.016 -0.034 | φ32 | ±0.25 | 3 | 0 -0.1 | φ18 | +0.060 +0.042 | φ24 | +0.045 +0.028 |
| 20 | φ30H7 | +0.021 0 | φ20d8 | -0.065 -0.098 | φ20e7 | -0.040 -0.061 | φ20f7 | -0.020 -0.041 | φ40 | ±0.25 | 5 | 0 -0.1 | φ20 | +0.071 +0.050 | φ30 | +0.045 +0.028 |
| 25 | φ35H7 | +0.025 0 | φ25d8 | -0.065 -0.098 | φ25e7 | -0.040 -0.061 | φ25f7 | -0.020 -0.041 | φ45 | ±0.25 | 5 | 0 -0.1 | φ25 | +0.081 +0.060 | φ35 | +0.055 +0.034 |
| 30 | φ40H7 | +0.025 0 | φ30d8 | -0.065 -0.098 | φ30e7 | -0.040 -0.061 | φ30f7 | -0.020 -0.041 | φ50 | ±0.25 | 5 | 0 -0.1 | φ30 | +0.081 +0.060 | φ40 | +0.055 +0.034 |
| 30 | φ40H7 | +0.025 0 | φ30d8 | -0.065 -0.098 | φ30e7 | -0.040 -0.061 | φ30f7 | -0.020 -0.041 | φ60 | ±0.25 | 5 | 0 -0.1 | φ30 | +0.081 +0.060 | φ40 | +0.055 +0.034 |
| 31.5 | φ40H7 | +0.025 0 | φ31.5d8 | -0.080 -0.119 | φ31.5e7 | -0.050 -0.075 | φ31.5f7 | -0.025 -0.050 | φ50 | ±0.25 | 5 | 0 -0.1 | φ31.5 | +0.085 +0.060 | φ40 | +0.055 +0.034 |
| 35 | φ45H7 | +0.025 0 | φ35d8 | -0.080 -0.119 | φ35e7 | -0.050 -0.075 | φ35f7 | -0.025 -0.050 | φ60 | ±0.25 | 5 | 0 -0.1 | φ35 | +0.085 +0.060 | φ45 | +0.055 +0.034 |
| 40 | φ50H7 | +0.025 0 | φ40d8 | -0.080 -0.119 | φ40e7 | -0.050 -0.075 | φ40f7 | -0.025 -0.050 | φ65 | ±0.25 | 5 | 0 -0.1 | φ40 | +0.091 +0.066 | φ50 | +0.055 +0.034 |
| 45 | φ55H7 | +0.030 0 | φ45d8 | -0.080 -0.119 | φ45e7 | -0.050 -0.075 | φ45f7 | -0.025 -0.050 | φ70 | ±0.25 | 5 | 0 -0.1 | φ45 | +0.091 +0.066 | φ55 | +0.066 +0.041 |
| 50 | φ60H7 | +0.030 0 | φ50d8 | -0.080 -0.119 | φ50e7 | -0.050 -0.075 | φ50f7 | -0.025 -0.050 | φ75 | ±0.25 | 5 | 0 -0.1 | φ50 | +0.091 +0.066 | φ60 | +0.066 +0.041 |
| 55 | φ65H7 | +0.030 0 | φ55d8 | -0.100 -0.146 | φ55e7 | -0.060 -0.090 | φ55f7 | -0.030 -0.060 | φ80 | ±0.25 | 5 | 0 -0.1 | φ55 | +0.100 +0.070 | φ65 | +0.066 +0.041 |
| 60 | φ75H7 | +0.030 0 | φ60d8 | -0.100 -0.146 | φ60e7 | -0.060 -0.090 | φ60f7 | -0.030 -0.060 | φ90 | ±0.25 | 7.5 | 0 -0.1 | φ60 | +0.100 +0.070 | φ75 | +0.068 +0.043 |
| 63 | φ75H7 | +0.030 0 | φ63d8 | -0.100 -0.146 | φ63e7 | -0.060 -0.090 | φ63f7 | -0.030 -0.060 | φ85 | ±0.25 | 7.5 | 0 -0.1 | φ63 | +0.100 +0.070 | φ75 | +0.068 +0.043 |
| 65 | φ80H7 | +0.030 0 | φ65d8 | -0.100 -0.146 | φ65e7 | -0.060 -0.090 | φ65f7 | -0.030 -0.060 | φ95 | ±0.25 | 7.5 | 0 -0.1 | φ65 | +0.100 +0.070 | φ80 | +0.068 +0.043 |
| 70 | φ85H7 | +0.035 0 | φ70d8 | -0.100 -0.146 | φ70e7 | -0.060 -0.090 | φ70f7 | -0.030 -0.060 | φ105 | ±0.25 | 7.5 | 0 -0.1 | φ70 | +0.111 +0.081 | φ85 | +0.080 +0.051 |
| 75 | φ90H7 | +0.035 0 | φ75d8 | -0.100 -0.146 | φ75e7 | -0.060 -0.090 | φ75f7 | -0.030 -0.060 | φ110 | ±0.25 | 7.5 | 0 -0.1 | φ75 | +0.111 +0.081 | φ90 | +0.080 +0.051 |
| 80 | φ100H7 | +0.035 0 | φ80d8 | -0.100 -0.146 | φ80e7 | -0.060 -0.090 | φ80f7 | -0.030 -0.060 | φ120 | ±0.25 | 10 | 0 -0.1 | φ80 | +0.111 +0.081 | φ100 | +0.080 +0.051 |
| 90 | φ110H7 | +0.035 0 | φ90d8 | -0.120 -0.174 | φ90e7 | -0.072 -0.107 | φ90f7 | -0.036 -0.071 | φ130 | ±0.25 | 10 | 0 -0.1 | φ90 | +0.117 +0.082 | φ110 | +0.083 +0.054 |
| 100 | φ120H7 | +0.035 0 | φ100d8 | -0.120 -0.174 | φ100e7 | -0.072 -0.107 | φ100f7 | -0.036 -0.071 | φ150 | ±0.40 | 10 | 0 -0.1 | φ100 | +0.117 +0.082 | φ120 | +0.083 +0.054 |
| 120 | φ140H7 | +0.040 0 | φ120d8 | -0.120 -0.174 | φ120e7 | -0.072 -0.107 | φ120f7 | -0.036 -0.071 | φ170 | ±0.40 | 10 | 0 -0.1 | φ120 | +0.132 +0.097 | φ140 | +0.096 +0.063 |
（単位：mm）
| ブシュ 内径 | ブシュ寸法 | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| 部品番号およびブシュの長さ 公差 -0.3～-0.1 | |||||||||
| 10 | 12 | 15 | 17 | 18 | 20 | 23 | 25 | 30 | |
| 6 | 0610 | 0612 | 0615 | - | - | - | - | - | - |
| 8 | 0810 | 0812 | 0815 | - | - | - | - | - | - |
| 10 | 1010 | 1012 | 1015 | 1017 | - | 1020 | - | - | - |
| 12 | 1210 | - | 1215 | - | - | 1220 | - | 1225 | 1230 |
| 13 | 1310 | 1312 | 1315 | - | - | 1320 | - | 1325 | 1330 |
| 14 | - | - | 1415 | - | - | 1420 | - | 1425 | - |
| 15 | 1510 | 1512 | 1515 | - | - | 1520 | - | 1525 | 1530 |
| 16 | - | 1612 | 1615 | - | 1618 | 1620 | 1623 | 1625 | 1630 |
| 18 | - | - | 1815 | - | - | 1820 | - | 1825 | 1830 |
| 20 | - | - | 2015 | - | - | 2020 | - | 2025 | 2030 |
| 25 | - | - | 2515 | - | - | 2520 | - | 2525 | 2530 |
| 30 | - | - | - | - | - | 3020 | - | 3025 | 3030 |
| 30 | - | - | - | - | - | - | - | - | - |
| 31.5 | - | - | - | - | - | 3120 | - | - | 3130 |
| 35 | - | - | - | - | - | 3520 | - | 3525 | 3530 |
| 40 | - | - | - | - | - | 4020 | - | 4025 | 4030 |
| 45 | - | - | - | - | - | - | - | - | 4530 |
| 50 | - | - | - | - | - | - | - | - | 5030 |
| 55 | - | - | - | - | - | - | - | - | - |
| 60 | - | - | - | - | - | - | - | - | - |
| 63 | - | - | - | - | - | - | - | - | - |
| 65 | - | - | - | - | - | - | - | - | - |
| 70 | - | - | - | - | - | - | - | - | - |
| 75 | - | - | - | - | - | - | - | - | - |
| 80 | - | - | - | - | - | - | - | - | - |
| 90 | - | - | - | - | - | - | - | - | - |
| 100 | - | - | - | - | - | - | - | - | - |
| 120 | - | - | - | - | - | - | - | - | - |
| ブシュ 内径 | ブシュ寸法 | ||||||||
| 部品番号およびブシュの長さ 公差 -0.3～-0.1 | 外面取 | 内面取 | |||||||
| 35 | 40 | 50 | 60 | 67 | 80 | 100 | |||
| 6 | - | - | - | - | - | - | - | 1.5×15° | 1×15° |
| 8 | - | - | - | - | - | - | - | 0.75×15° | 1×15° |
| 10 | - | - | - | - | - | - | - | 0.75×15° | 1×15° |
| 12 | - | - | - | - | - | - | - | 2×15° | 2×15° |
| 13 | - | - | - | - | - | - | - | 2×15° | 2×15° |
| 14 | - | - | - | - | - | - | - | 2×15° | 2×15° |
| 15 | - | - | - | - | - | - | - | 2×15° | 2×15° |
| 16 | 1635 | 1640 | - | - | - | - | - | 2×15° | 2×15° |
| 18 | 1835 | 1840 | - | - | - | - | - | 2×15° | 2×15° |
| 20 | 2035 | 2040 | - | - | - | - | - | 2×15° | 2×15° |
| 25 | 2535 | 2540 | 2550 | - | - | - | - | 2.5×15° | 2.5×15° |
| 30 | 3035 | 3040 | 3050 | - | - | - | - | 3×15° | 3×15° |
| 30 | ※3035F | - | - | - | - | - | - | 3×15° | 3×15° |
| 31.5 | 3135 | 3140 | - | - | - | - | - | 3×15° | 3×15° |
| 35 | 3535 | 3540 | 3550 | - | - | - | - | 3×15° | 3×15° |
| 40 | 4035 | 4040 | 4050 | - | - | - | - | 3×15° | 3×15° |
| 45 | 4535 | 4540 | 4550 | 4560 | - | - | - | 3.5×15° | 3.5×15° |
| 50 | 5035 | 5040 | 5050 | 5060 | - | - | - | 4×15° | 4×15° |
| 55 | - | 5540 | - | 5560 | - | - | - | 4×15° | 4×15° |
| 60 | - | 6040 | 6050 | 6060 | - | 6080 | - | 4×15° | 4×15° |
| 63 | - | - | - | - | 6367 | - | - | 4×15° | 4×15° |
| 65 | - | - | - | 6560 | - | - | - | 4×15° | 4×15° |
| 70 | - | - | 7050 | - | - | 7080 | - | 4×15° | 4×15° |
| 75 | - | - | - | 7560 | - | - | - | 4×15° | 4×15° |
| 80 | - | - | - | 8060 | - | 8080 | 80100 | 4×15° | 4×15° |
| 90 | - | - | - | 9060 | - | 9080 | - | 5×15° | 5×15° |
| 100 | - | - | - | - | - | 10080 | 100100 | 5×15° | 5×15° |
| 120 | - | - | - | - | - | 12080 | 120100 | 5×15° | 5×15° |
※3035Fは、鍔部にも潤滑剤を埋め込んであります。
選定サポート情報
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,197円 ( 1,317円 ) | 在庫品1日目当日出荷可能 |
1,092円 ( 1,201円 ) | 8日目 |
1,197円 ( 1,317円 ) | 在庫品1日目当日出荷可能 |
16,534円 ( 18,187円 ) | 在庫品1日目当日出荷可能 |
21,563円 ( 23,719円 ) | 8日目 |
1,297円 ( 1,427円 ) | 8日目 |
1,350円 ( 1,485円 ) | 在庫品1日目当日出荷可能 |
1,403円 ( 1,543円 ) | 在庫品1日目当日出荷可能 |
1,508円 ( 1,659円 ) | 在庫品1日目当日出荷可能 |
18,962円 ( 20,858円 ) | 在庫品1日目当日出荷可能 |
22,696円 ( 24,966円 ) | 8日目 |
1,639円 ( 1,803円 ) | 在庫品1日目当日出荷可能 |
1,577円 ( 1,735円 ) | 在庫品1日目当日出荷可能 |
1,497円 ( 1,647円 ) | 在庫品1日目当日出荷可能 |
1,644円 ( 1,808円 ) | 在庫品1日目当日出荷可能 |
1,928円 ( 2,121円 ) | 在庫品1日目当日出荷可能 |
1,673円 ( 1,840円 ) | 8日目 |
1,796円 ( 1,976円 ) | 8日目 |
1,925円 ( 2,118円 ) | 在庫品1日目当日出荷可能 |
1,924円 ( 2,116円 ) | 8日目 |
2,294円 ( 2,523円 ) | 在庫品1日目当日出荷可能 |
2,106円 ( 2,317円 ) | 在庫品1日目当日出荷可能 |
2,042円 ( 2,246円 ) | 在庫品1日目当日出荷可能 |
2,372円 ( 2,609円 ) | 8日目 |
2,150円 ( 2,365円 ) | 8日目 |
2,463円 ( 2,709円 ) | 在庫品1日目当日出荷可能 |
2,104円 ( 2,314円 ) | 8日目 |
2,234円 ( 2,457円 ) | 在庫品1日目当日出荷可能 |
2,331円 ( 2,564円 ) | 在庫品1日目当日出荷可能 |
2,128円 ( 2,341円 ) | 在庫品1日目当日出荷可能 |
2,156円 ( 2,372円 ) | 在庫品1日目当日出荷可能 |
2,449円 ( 2,694円 ) | 在庫品1日目当日出荷可能 |
2,548円 ( 2,803円 ) | 在庫品1日目当日出荷可能 |
2,297円 ( 2,527円 ) | 在庫品1日目当日出荷可能 |
2,400円 ( 2,640円 ) | 在庫品1日目当日出荷可能 |
2,035円 ( 2,239円 ) | 在庫品1日目当日出荷可能 |
2,698円 ( 2,968円 ) | 在庫品1日目当日出荷可能 |
2,149円 ( 2,364円 ) | 8日目 |
2,107円 ( 2,318円 ) | 在庫品1日目当日出荷可能 |
2,458円 ( 2,704円 ) | 在庫品1日目当日出荷可能 |
2,260円 ( 2,486円 ) | 在庫品1日目当日出荷可能 |
2,614円 ( 2,875円 ) | 在庫品1日目当日出荷可能 |
2,412円 ( 2,653円 ) | 8日目 |
3,246円 ( 3,571円 ) | 8日目 |
2,752円 ( 3,027円 ) | 在庫品1日目当日出荷可能 |
2,901円 ( 3,191円 ) | 8日目 |
3,419円 ( 3,761円 ) | 在庫品1日目当日出荷可能 |
3,192円 ( 3,511円 ) | 在庫品1日目当日出荷可能 |
3,256円 ( 3,582円 ) | 在庫品1日目当日出荷可能 |
3,240円 ( 3,564円 ) | 在庫品1日目当日出荷可能 |
3,497円 ( 3,847円 ) | 在庫品1日目当日出荷可能 |
3,498円 ( 3,848円 ) | 8日目 |
2,893円 ( 3,182円 ) | 8日目 |
3,069円 ( 3,376円 ) | 在庫品1日目当日出荷可能 |
3,104円 ( 3,414円 ) | 在庫品1日目当日出荷可能 |
3,270円 ( 3,597円 ) | 在庫品1日目当日出荷可能 |
3,719円 ( 4,091円 ) | 在庫品1日目当日出荷可能 |
3,506円 ( 3,857円 ) | 在庫品1日目当日出荷可能 |
3,854円 ( 4,239円 ) | 在庫品1日目当日出荷可能 |
3,797円 ( 4,177円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
銅合金をベースとし、厳選された固体潤滑剤で製造されたプラグを埋込んだ高荷重用無給油軸受です。
用途・使用条件により、ベース金属・プラグを選択できます。
【特長】
・メンテナンスフリーで給油の必要がありません
・耐摩耗特性が極めて優れています
・高荷重・低速運動条件での往復運動、断続運動、揺動運動のように油膜形状が困難な使用個所で優れた耐摩耗特性を発揮します
・摩擦係数が低い
・低温から高温まで広い範囲で使用できます
・形状や大きさに自由設計が可能です
・耐蝕性、および耐薬品性に優れています
・河川水の中や海水の中また、金属ベースおよび固体潤滑剤の耐薬品性を必要とする液体中や発生ガス中などの給油困難な個所に使用できます
・耐衝撃性に優れています
