ダイスライド ブシュ HAシリーズ
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 929円～40,237円
- 税込単価
- 1,022円～44,261円
銅合金をベースとし、厳選された固体潤滑剤で製造されたプラグを埋込んだ高荷重用無...
詳細情報を確認する未確定：候補が247型番あります。
商品情報
外形図
製品仕様
- RoHS2対応

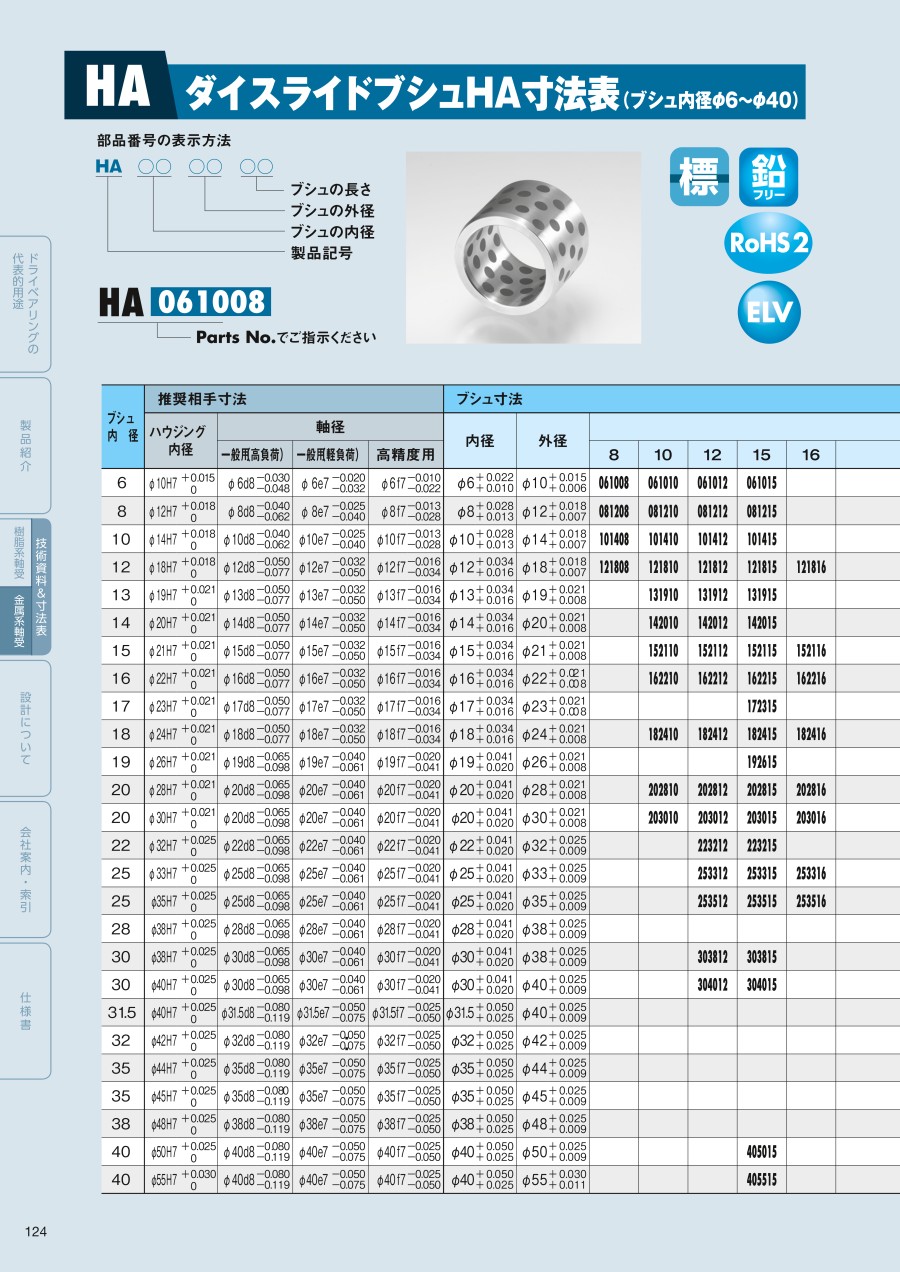

規格表
（単位：mm）
| ブシュ 内径 | 推奨相手寸法 | ブシュ寸法 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ハウジング内径 | 軸径 | 内径 | 外径 | |||||||||
| 一般用（高負荷） | 一般用（軽負荷） | 高精度用 | ||||||||||
| 6 | φ10H7 | +0.015 0 | φ6d8 | -0.030 -0.048 | φ6e7 | -0.020 -0.032 | φ6f7 | -0.010 -0.022 | φ6 | +0.022 +0.010 | φ10 | +0.015 +0.006 |
| 8 | φ12H7 | +0.018 0 | φ8d8 | -0.040 -0.062 | φ8e7 | -0.025 -0.040 | φ8f7 | -0.013 -0.028 | φ8 | +0.028 +0.013 | φ12 | +0.018 +0.007 |
| 10 | φ14H7 | +0.018 0 | φ10d8 | -0.040 -0.062 | φ10e7 | -0.025 -0.040 | φ10f7 | -0.013 -0.028 | φ10 | +0.028 +0.013 | φ14 | +0.018 +0.007 |
| 12 | φ18H7 | +0.018 0 | φ12d8 | -0.050 -0.077 | φ12e7 | -0.032 -0.050 | φ12f7 | -0.016 -0.034 | φ12 | +0.034 +0.016 | φ18 | +0.018 +0.007 |
| 13 | φ19H7 | +0.021 0 | φ13d8 | -0.050 -0.077 | φ13e7 | -0.032 -0.050 | φ13f7 | -0.016 -0.034 | φ13 | +0.034 +0.016 | φ19 | +0.021 +0.008 |
| 14 | φ20H7 | +0.021 0 | φ14d8 | -0.050 -0.077 | φ14e7 | -0.032 -0.050 | φ14f7 | -0.016 -0.034 | φ14 | +0.034 +0.016 | φ20 | +0.021 +0.008 |
| 15 | φ21H7 | +0.021 0 | φ15d8 | -0.050 -0.077 | φ15e7 | -0.032 -0.050 | φ15f7 | -0.016 -0.034 | φ15 | +0.034 +0.016 | φ21 | +0.021 +0.008 |
| 16 | φ22H7 | +0.021 0 | φ16d8 | -0.050 -0.077 | φ16e7 | -0.032 -0.050 | φ16f7 | -0.016 -0.034 | φ16 | +0.034 +0.016 | φ22 | +0.021 +0.008 |
| 17 | φ23H7 | +0.021 0 | φ17d8 | -0.050 -0.077 | φ17e7 | -0.032 -0.050 | φ17f7 | -0.016 -0.034 | φ17 | +0.034 +0.016 | φ23 | +0.021 +0.008 |
| 18 | φ24H7 | +0.021 0 | φ18d8 | -0.050 -0.077 | φ18e7 | -0.032 -0.050 | φ18f7 | -0.016 -0.034 | φ18 | +0.034 +0.016 | φ24 | +0.021 +0.008 |
| 19 | φ26H7 | +0.021 0 | φ19d8 | -0.065 -0.098 | φ19e7 | -0.040 -0.061 | φ19f7 | -0.020 -0.041 | φ19 | +0.041 +0.020 | φ26 | +0.021 +0.008 |
| 20 | φ28H7 | +0.021 0 | φ20d8 | -0.065 -0.098 | φ20e7 | -0.040 -0.061 | φ20f7 | -0.020 -0.041 | φ20 | +0.041 +0.020 | φ28 | +0.021 +0.008 |
| 20 | φ30H7 | +0.021 0 | φ20d8 | -0.065 -0.098 | φ20e7 | -0.040 -0.061 | φ20f7 | -0.020 -0.041 | φ20 | +0.041 +0.020 | φ30 | +0.021 +0.008 |
| 22 | φ32H7 | +0.025 0 | φ22d8 | -0.065 -0.098 | φ22e7 | -0.040 -0.061 | φ22f7 | -0.020 -0.041 | φ22 | +0.041 +0.020 | φ32 | +0.025 +0.009 |
| 25 | φ33H7 | +0.025 0 | φ25d8 | -0.065 -0.098 | φ25e7 | -0.040 -0.061 | φ25f7 | -0.020 -0.041 | φ25 | +0.041 +0.020 | φ33 | +0.025 +0.009 |
| 25 | φ35H7 | +0.025 0 | φ25d8 | -0.065 -0.098 | φ25e7 | -0.040 -0.061 | φ25f7 | -0.020 -0.041 | φ25 | +0.041 +0.020 | φ35 | +0.025 +0.009 |
| 28 | φ38H7 | +0.025 0 | φ28d8 | -0.065 -0.098 | φ28e7 | -0.040 -0.061 | φ28f7 | -0.020 -0.041 | φ28 | +0.041 +0.020 | φ38 | +0.025 +0.009 |
| 30 | φ38H7 | +0.025 0 | φ30d8 | -0.065 -0.098 | φ30e7 | -0.040 -0.061 | φ30f7 | -0.020 -0.041 | φ30 | +0.041 +0.020 | φ38 | +0.025 +0.009 |
| 30 | φ40H7 | +0.025 0 | φ30d8 | -0.065 -0.098 | φ30e7 | -0.040 -0.061 | φ30f7 | -0.020 -0.041 | φ30 | +0.041 +0.020 | φ40 | +0.025 +0.009 |
| 31.5 | φ40H7 | +0.025 0 | φ31.5d8 | -0.080 -0.119 | φ31.5e7 | -0.050 -0.075 | φ31.5f7 | -0.025 -0.050 | φ31.5 | +0.050 +0.025 | φ40 | +0.025 +0.009 |
| 32 | φ42H7 | +0.025 0 | φ32d8 | -0.080 -0.119 | φ32e7 | -0.050 -0.075 | φ32f7 | -0.025 -0.050 | φ32 | +0.050 +0.025 | φ42 | +0.025 +0.009 |
| 35 | φ44H7 | +0.025 0 | φ35d8 | -0.080 -0.119 | φ35e7 | -0.050 -0.075 | φ35f7 | -0.025 -0.050 | φ35 | +0.050 +0.025 | φ44 | +0.025 +0.009 |
| 35 | φ45H7 | +0.025 0 | φ35d8 | -0.080 -0.119 | φ35e7 | -0.050 -0.075 | φ35f7 | -0.025 -0.050 | φ35 | +0.050 +0.025 | φ45 | +0.025 +0.009 |
| 38 | φ48H7 | +0.025 0 | φ38d8 | -0.080 -0.119 | φ38e7 | -0.050 -0.075 | φ38f7 | -0.025 -0.050 | φ38 | +0.050 +0.025 | φ48 | +0.025 +0.009 |
| 40 | φ50H7 | +0.025 0 | φ40d8 | -0.080 -0.119 | φ40e7 | -0.050 -0.075 | φ40f7 | -0.025 -0.050 | φ40 | +0.050 +0.025 | φ50 | +0.025 +0.009 |
| 40 | φ55H7 | +0.030 0 | φ40d8 | -0.080 -0.119 | φ40e7 | -0.050 -0.075 | φ40f7 | -0.025 -0.050 | φ40 | +0.050 +0.025 | φ55 | +0.030 +0.011 |
| ブシュ 内径 | 推奨相手寸法 | ブシュ寸法 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ハウジング内径 | 軸径 | 内径 | 外径 | |||||||||
| 一般用（高負荷） | 一般用（軽負荷） | 高精度用 | ||||||||||
| 45 | φ55H7 | +0.030 0 | φ45d8 | -0.080 -0.119 | φ45e7 | -0.050 -0.075 | φ45f7 | -0.025 -0.050 | φ45 | +0.050 +0.025 | φ55 | +0.030 +0.011 |
| 45 | φ56H7 | +0.030 0 | φ45d8 | -0.080 -0.119 | φ45e7 | -0.050 -0.075 | φ45f7 | -0.025 -0.050 | φ45 | +0.050 +0.025 | φ56 | +0.030 +0.011 |
| 45 | φ60H7 | +0.030 0 | φ45d8 | -0.080 -0.119 | φ45e7 | -0.050 -0.075 | φ45f7 | -0.025 -0.050 | φ45 | +0.050 +0.025 | φ60 | +0.030 +0.011 |
| 50 | φ60H7 | +0.030 0 | φ50d8 | -0.080 -0.119 | φ50e7 | -0.050 -0.075 | φ50f7 | -0.025 -0.050 | φ50 | +0.050 +0.025 | φ60 | +0.030 +0.011 |
| 50 | φ62H7 | +0.030 0 | φ50d8 | -0.080 -0.119 | φ50e7 | -0.050 -0.075 | φ50f7 | -0.025 -0.050 | φ50 | +0.050 +0.025 | φ62 | +0.030 +0.011 |
| 50 | φ65H7 | +0.030 0 | φ50d8 | -0.080 -0.119 | φ50e7 | -0.050 -0.075 | φ50f7 | -0.025 -0.050 | φ50 | +0.050 +0.025 | φ65 | +0.030 +0.011 |
| 55 | φ70H7 | +0.030 0 | φ55d8 | -0.100 -0.146 | φ55e7 | -0.060 -0.090 | φ55f7 | -0.030 -0.060 | φ55 | +0.060 +0.030 | φ70 | +0.030 +0.011 |
| 60 | φ74H7 | +0.030 0 | φ60d8 | -0.100 -0.146 | φ60e7 | -0.060 -0.090 | φ60f7 | -0.030 -0.060 | φ60 | +0.060 +0.030 | φ74 | +0.030 +0.011 |
| 60 | φ75H7 | +0.030 0 | φ60d8 | -0.100 -0.146 | φ60e7 | -0.060 -0.090 | φ60f7 | -0.030 -0.060 | φ60 | +0.060 +0.030 | φ75 | +0.030 +0.011 |
| 63 | φ75H7 | +0.030 0 | φ63d8 | -0.100 -0.146 | φ63e7 | -0.060 -0.090 | φ63f7 | -0.030 -0.060 | φ63 | +0.060 +0.030 | φ75 | +0.030 +0.011 |
| 65 | φ80H7 | +0.030 0 | φ65d8 | -0.100 -0.146 | φ65e7 | -0.060 -0.090 | φ65f7 | -0.030 -0.060 | φ65 | +0.060 +0.030 | φ80 | +0.030 +0.011 |
| 70 | φ85H7 | +0.035 0 | φ70d8 | -0.100 -0.146 | φ70e7 | -0.060 -0.090 | φ70f7 | -0.030 -0.060 | φ70 | +0.060 +0.030 | φ85 | +0.035 +0.013 |
| 70 | φ90H7 | +0.035 0 | φ70d8 | -0.100 -0.146 | φ70e7 | -0.060 -0.090 | φ70f7 | -0.030 -0.060 | φ70 | +0.060 +0.030 | φ90 | +0.035 +0.013 |
| 75 | φ90H7 | +0.035 0 | φ75d8 | -0.100 -0.146 | φ75e7 | -0.060 -0.090 | φ75f7 | -0.030 -0.060 | φ75 | +0.060 +0.030 | φ90 | +0.035 +0.013 |
| 75 | φ95H7 | +0.035 0 | φ75d8 | -0.100 -0.146 | φ75e7 | -0.060 -0.090 | φ75f7 | -0.030 -0.060 | φ75 | +0.060 +0.030 | φ95 | +0.035 +0.013 |
| 80 | φ96H7 | +0.035 0 | φ80d8 | -0.100 -0.146 | φ80e7 | -0.060 -0.090 | φ80f7 | -0.030 -0.060 | φ80 | +0.060 +0.030 | φ96 | +0.035 +0.013 |
| 80 | φ100H7 | +0.035 0 | φ80d8 | -0.100 -0.146 | φ80e7 | -0.060 -0.090 | φ80f7 | -0.030 -0.060 | φ80 | +0.060 +0.030 | φ100 | +0.035 +0.013 |
| 85 | φ100H7 | +0.035 0 | φ85d8 | -0.120 -0.174 | φ85e7 | -0.072 -0.107 | φ85f7 | -0.036 -0.071 | φ85 | +0.071 +0.036 | φ100 | +0.035 +0.013 |
| 90 | φ110H7 | +0.035 0 | φ90d8 | -0.120 -0.174 | φ90e7 | -0.072 -0.107 | φ90f7 | -0.036 -0.071 | φ90 | +0.071 +0.036 | φ110 | +0.035 +0.013 |
| 100 | φ120H7 | +0.035 0 | φ100d8 | -0.120 -0.174 | φ100e7 | -0.072 -0.107 | φ100f7 | -0.036 -0.071 | φ100 | +0.071 +0.036 | φ120 | +0.035 +0.013 |
| 110 | φ130H7 | +0.040 0 | φ110d8 | -0.120 -0.174 | φ110e7 | -0.072 -0.107 | φ110f7 | -0.036 -0.071 | φ110 | +0.071 +0.036 | φ130 | +0.040 +0.015 |
| 120 | φ140H7 | +0.040 0 | φ120d8 | -0.120 -0.174 | φ120e7 | -0.072 -0.107 | φ120f7 | -0.036 -0.071 | φ120 | +0.071 +0.036 | φ140 | +0.040 +0.015 |
| 125 | φ145H7 | +0.040 0 | φ125d8 | -0.145 -0.208 | φ125e7 | -0.085 -0.125 | φ125f7 | -0.043 -0.083 | φ125 | +0.083 +0.043 | φ145 | +0.040 +0.015 |
| 130 | φ150H7 | +0.040 0 | φ130d8 | -0.145 -0.208 | φ130e7 | -0.085 -0.125 | φ130f7 | -0.043 -0.083 | φ130 | +0.083 +0.043 | φ150 | +0.040 +0.015 |
| 140 | φ160H7 | +0.040 0 | φ140d8 | -0.145 -0.208 | φ140e7 | -0.085 -0.125 | φ140f7 | -0.043 -0.083 | φ140 | +0.083 +0.043 | φ160 | +0.040 +0.015 |
| 150 | φ170H7 | +0.040 0 | φ150d8 | -0.145 -0.208 | φ150e7 | -0.085 -0.125 | φ150f7 | -0.043 -0.083 | φ150 | +0.083 +0.043 | φ170 | +0.040 +0.015 |
| 160 | φ180H7 | +0.040 0 | φ160d8 | -0.145 -0.208 | φ160e7 | -0.085 -0.125 | φ160f7 | -0.043 -0.083 | φ160 | +0.083 +0.043 | φ180 | +0.040 +0.015 |
（単位：mm）
| ブシュ 内径 | ブシュ寸法 | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| 部品番号およびブシュの長さ 公差 -0.3～-0.1 | |||||||||
| 8 | 10 | 12 | 15 | 16 | 19 | 20 | 25 | 30 | |
| 6 | 061008 | 061010 | 061012 | 061015 | - | - | - | - | - |
| 8 | 081208 | 081210 | 081212 | 081215 | - | - | - | - | - |
| 10 | 101408 | 101410 | 101412 | 101415 | - | - | 101420 | - | - |
| 12 | 121808 | 121810 | 121812 | 121815 | 121816 | 121819 | 121820 | 121825 | 121830 |
| 13 | - | 131910 | 131912 | 131915 | - | - | 131920 | 131925 | 131930 |
| 14 | - | 142010 | 142012 | 142015 | - | - | 142020 | 142025 | 142030 |
| 15 | - | 152110 | 152112 | 152115 | 152116 | - | 152120 | 152125 | 152130 |
| 16 | - | 162210 | 162212 | 162215 | 162216 | 162219 | 162220 | 162225 | 162230 |
| 17 | - | - | - | 172315 | - | - | - | - | - |
| 18 | - | 182410 | 182412 | 182415 | 182416 | - | 182420 | 182425 | 182430 |
| 19 | - | - | - | 192615 | - | - | 192620 | - | - |
| 20 | - | 202810 | 202812 | 202815 | 202816 | 202819 | 202820 | 202825 | 202830 |
| 20 | - | 203010 | 203012 | 203015 | 203016 | - | 203020 | 203025 | 203030 |
| 22 | - | - | 223212 | 223215 | - | - | 223220 | 223225 | - |
| 25 | - | - | 253312 | 253315 | 253316 | - | 253320 | 253325 | 253330 |
| 25 | - | - | 253512 | 253515 | 253516 | - | 253520 | 253525 | 253530 |
| 28 | - | - | - | - | - | - | 283820 | 283825 | 283830 |
| 30 | - | - | 303812 | 303815 | - | - | 303820 | 303825 | 303830 |
| 30 | - | - | 304012 | 304015 | - | - | 304020 | 304025 | 304030 |
| 31.5 | - | - | - | - | - | - | - | - | 314030 |
| 32 | - | - | - | - | - | - | 324220 | - | 324230 |
| 35 | - | - | - | - | - | - | 354420 | 354425 | 354430 |
| 35 | - | - | - | - | - | - | 354520 | 354525 | 354530 |
| 38 | - | - | - | - | - | - | - | - | - |
| 40 | - | - | - | 405015 | - | - | 405020 | 405025 | 405030 |
| 40 | - | - | - | 405515 | - | - | - | - | 405530 |
| ブシュ 内径 | 部品番号およびブシュの長さ 公差 -0.3～-0.1 | C面 | 外面取 | 内面取 | |||||
| 35 | 40 | 50 | 60 | 70 | 80 | 圧入側 | |||
| 6 | - | - | - | - | - | - | C0.3 | 1.5×15° | 1× 10° |
| 8 | - | - | - | - | - | - | C0.5 | 0.75×15° | 1× 10° |
| 10 | - | - | - | - | - | - | C0.5 | 0.75×15° | 1× 10° |
| 12 | - | - | - | - | - | - | C0.5 | 2×15° | 2× 10° |
| 13 | - | - | - | - | - | - | C0.5 | 2×15° | 2× 10° |
| 14 | - | - | - | - | - | - | C0.5 | 2×15° | 2× 10° |
| 15 | 152135 | 152140 | - | - | - | - | C0.5 | 2×15° | 2× 10° |
| 16 | 162235 | 162240 | - | - | - | - | C0.5 | 2×15° | 2× 10° |
| 17 | - | - | - | - | - | - | C0.5 | 2×15° | 2× 10° |
| 18 | 182435 | 182440 | - | - | - | - | C0.5 | 2×15° | 2× 10° |
| 19 | - | - | - | - | - | - | C0.5 | 2×15° | 2× 10° |
| 20 | 202835 | 202840 | 202850 | - | - | - | C0.5 | 2×15° | 2× 10° |
| 20 | 203035 | 203040 | 203050 | - | - | - | C0.5 | 2×15° | 2× 10° |
| 22 | - | - | - | - | - | - | C0.5 | 2×15° | 2.5×10° |
| 25 | 253335 | 253340 | 253350 | 253360 | - | - | C0.5 | 2.5×15° | 2.5×10° |
| 25 | 253535 | 253540 | 253550 | 253560 | - | - | C0.5 | 2.5×15° | 2.5×10° |
| 28 | - | 283840 | - | - | - | - | C0.5 | 2.5×15° | 2.5×10° |
| 30 | 303835 | 303840 | 303850 | 303860 | - | - | C0.5 | 3×15° | 3× 10° |
| 30 | 304035 | 304040 | 304050 | 304060 | - | - | C0.5 | 3×15° | 3× 10° |
| 31.5 | - | 314040 | - | - | - | - | C0.5 | 3×15° | 3× 10° |
| 32 | - | 324240 | - | - | - | - | C0.5 | 3×15° | 3× 10° |
| 35 | 354435 | 354440 | 354450 | 354460 | - | - | C0.5 | 3×15° | 3× 10° |
| 35 | 354535 | 354540 | 354550 | 354560 | - | - | C0.5 | 3×15° | 3× 10° |
| 38 | - | 384840 | - | - | - | - | C0.5 | 3×15° | 3× 10° |
| 40 | 405035 | 405040 | 405050 | 405060 | 405070 | 405080 | C0.5 | 3×15° | 3× 10° |
| 40 | 405535 | 405540 | 405550 | 405560 | - | - | C0.5 | 3×15° | 3× 10° |
| ブシュ 内径 | ブシュ寸法 | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| 部品番号およびブシュの長さ 公差 -0.3～-0.1 | |||||||||
| 20 | 25 | 30 | 35 | 40 | 50 | 60 | 70 | 80 | |
| 45 | - | - | 455530 | 455535 | 455540 | 455550 | 455560 | - | - |
| 45 | - | - | 455630 | 455635 | 455640 | 455650 | 455660 | - | - |
| 45 | - | - | 456030 | 456035 | 456040 | 456050 | 456060 | 456070 | 456080 |
| 50 | 506020 | - | 506030 | 506035 | 506040 | 506050 | 506060 | 506070 | 506080 |
| 50 | - | - | 506230 | 506235 | 506240 | 506250 | 506260 | 506270 | 506280 |
| 50 | - | - | 506530 | - | 506540 | 506550 | 506560 | 506570 | 506580 |
| 55 | - | - | 557030 | 557035 | 557040 | 557050 | 557060 | 557070 | - |
| 60 | - | - | 607430 | 607435 | 607440 | 607450 | 607460 | 607470 | 607480 |
| 60 | - | - | 607530 | 607535 | 607540 | 607550 | 607560 | 607570 | 607580 |
| 63 | - | - | - | - | - | - | 637560 | 637570 | 637580 |
| 65 | - | - | - | - | 658040 | 605850 | 605860 | 605870 | 605880 |
| 70 | - | - | 708530 | 708535 | 708540 | 708550 | 708560 | 708570 | 708580 |
| 70 | - | - | - | - | - | 709050 | 709060 | 709070 | 709080 |
| 75 | - | - | - | - | - | 759050 | 759060 | 759070 | 759080 |
| 75 | - | - | - | - | - | - | 759560 | 759570 | 759580 |
| 80 | - | - | - | - | 809640 | 809650 | 809660 | 809670 | 809680 |
| 80 | - | - | - | - | 8010040 | 8010050 | 8010060 | 8010070 | 8010080 |
| 85 | - | - | - | - | - | - | 8510060 | - | 8510080 |
| 90 | - | - | - | - | - | 9011050 | 9011060 | - | 9011080 |
| 100 | - | - | - | - | - | 10012050 | 10012060 | 10012070 | 10012080 |
| 110 | - | - | - | - | - | 11013050 | - | 11013070 | 11013080 |
| 120 | - | - | - | - | - | - | - | 12014070 | 12014080 |
| 125 | - | - | - | - | - | - | - | - | - |
| 130 | - | - | - | - | - | - | - | - | 13015080 |
| 140 | - | - | - | - | - | - | - | - | - |
| 150 | - | - | - | - | - | - | - | - | 15017080 |
| 160 | - | - | - | - | - | - | - | - | 16018080 |
| ブシュ 内径 | 部品番号およびブシュの長さ 公差 -0.3～-0.1 | C面 | 外面取 | 内面取 | |||||
| 90 | 100 | 120 | 130 | 140 | 150 | 圧入側 | |||
| 45 | - | - | - | - | - | - | C0.5 | 3.5×15° | 3.5×10° |
| 45 | - | - | - | - | - | - | C0.5 | 3.5×15° | 3.5×10° |
| 45 | - | - | - | - | - | - | C0.5 | 3.5×15° | 3.5×10° |
| 50 | - | - | - | - | - | - | C0.5 | 4× 15° | 4× 10° |
| 50 | - | - | - | - | - | - | C0.5 | 4× 15° | 4× 10° |
| 50 | - | 5065100 | - | - | - | - | C0.5 | 4× 15° | 4× 10° |
| 55 | - | - | - | - | - | - | C0.5 | 4× 15° | 4× 10° |
| 60 | - | - | - | - | - | - | C0.5 | 4× 15° | 4× 10° |
| 60 | - | 6075100 | - | - | - | - | C0.5 | 4× 15° | 4× 10° |
| 63 | - | - | - | - | - | - | C0.5 | 4× 15° | 4× 10° |
| 65 | - | - | - | - | - | - | C0.5 | 4× 15° | 4× 10° |
| 70 | - | 7085100 | - | - | - | - | C0.5 | 4× 15° | 4× 10° |
| 70 | - | - | - | - | - | - | C0.5 | 4× 15° | 4× 10° |
| 75 | - | 7590100 | - | - | - | - | C0.5 | 4× 15° | 4× 10° |
| 75 | - | 7595100 | - | - | - | - | C0.5 | 4× 15° | 4× 10° |
| 80 | - | 8096100 | 8096120 | - | - | - | C0.5 | 4× 15° | 4× 10° |
| 80 | - | 80100100 | 80100120 | - | 80100140 | - | C0.5 | 4× 15° | 4× 10° |
| 85 | - | - | - | - | - | - | C 1 | 5× 15° | 5× 10° |
| 90 | 9011090 | 90110100 | 90110120 | - | - | - | C 1 | 5× 15° | 5× 10° |
| 100 | 10012090 | 100120100 | 100120120 | - | 100120140 | - | C 1 | 5× 15° | 5× 10° |
| 110 | - | 110130100 | 110130120 | - | - | - | C 1 | 5× 15° | 6× 10° |
| 120 | 12014090 | 120140100 | 120140120 | - | 120140140 | - | C 1 | 5× 15° | 6× 10° |
| 125 | - | 125145100 | 125145120 | - | - | - | C 1 | 5× 15° | 6× 10° |
| 130 | - | 130150100 | - | 130150130 | - | - | C 1 | 5× 15° | 6× 10° |
| 140 | - | 140160100 | - | - | 140160140 | - | C 1 | 5× 15° | 6× 10° |
| 150 | - | 150170100 | - | - | - | 150170150 | C 1 | 5× 15° | 6× 10° |
| 160 | - | 160180100 | - | - | - | 160180150 | C 1 | 5× 15° | 6× 10° |
●スラスト荷重のかかるところではTAスラストワッシャーと組み合わせて使用できます。
選定サポート情報
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,243円 ( 1,367円 ) | 在庫品1日目当日出荷可能 |
1,300円 ( 1,430円 ) | 在庫品1日目当日出荷可能 |
1,280円 ( 1,408円 ) | 8日目 |
929円 ( 1,022円 ) | 在庫品1日目当日出荷可能 |
1,019円 ( 1,121円 ) | 在庫品1日目当日出荷可能 |
1,130円 ( 1,243円 ) | 在庫品1日目当日出荷可能 |
1,143円 ( 1,257円 ) | 在庫品1日目当日出荷可能 |
9,012円 ( 9,913円 ) | 8日目 |
9,517円 ( 10,469円 ) | 8日目 |
10,687円 ( 11,756円 ) | 在庫品1日目当日出荷可能 |
18,493円 ( 20,342円 ) | 8日目 |
21,443円 ( 23,587円 ) | 8日目 |
23,927円 ( 26,320円 ) | 8日目 |
960円 ( 1,056円 ) | 在庫品1日目当日出荷可能 |
1,179円 ( 1,297円 ) | 在庫品1日目当日出荷可能 |
1,184円 ( 1,302円 ) | 在庫品1日目当日出荷可能 |
13,186円 ( 14,505円 ) | 8日目 |
17,640円 ( 19,404円 ) | 在庫品1日目当日出荷可能 |
21,533円 ( 23,686円 ) | 8日目 |
17,716円 ( 19,488円 ) | 8日目 |
17,946円 ( 19,741円 ) | 在庫品1日目当日出荷可能 |
20,185円 ( 22,204円 ) | 8日目 |
21,013円 ( 23,114円 ) | 8日目 |
26,123円 ( 28,735円 ) | 8日目 |
1,005円 ( 1,106円 ) | 8日目 |
1,143円 ( 1,257円 ) | 8日目 |
1,184円 ( 1,302円 ) | 在庫品1日目当日出荷可能 |
1,237円 ( 1,361円 ) | 在庫品1日目当日出荷可能 |
1,232円 ( 1,355円 ) | 在庫品1日目当日出荷可能 |
1,127円 ( 1,240円 ) | 8日目 |
1,512円 ( 1,663円 ) | 在庫品1日目当日出荷可能 |
1,547円 ( 1,702円 ) | 在庫品1日目当日出荷可能 |
23,862円 ( 26,248円 ) | 8日目 |
30,000円 ( 33,000円 ) | 8日目 |
1,197円 ( 1,317円 ) | 在庫品1日目当日出荷可能 |
1,490円 ( 1,639円 ) | 8日目 |
1,781円 ( 1,959円 ) | 在庫品1日目当日出荷可能 |
1,625円 ( 1,788円 ) | 在庫品1日目当日出荷可能 |
1,697円 ( 1,867円 ) | 在庫品1日目当日出荷可能 |
25,071円 ( 27,578円 ) | 8日目 |
1,427円 ( 1,570円 ) | 在庫品1日目当日出荷可能 |
1,306円 ( 1,437円 ) | 8日目 |
1,648円 ( 1,813円 ) | 在庫品1日目当日出荷可能 |
1,801円 ( 1,981円 ) | 在庫品1日目当日出荷可能 |
2,097円 ( 2,307円 ) | 在庫品1日目当日出荷可能 |
22,542円 ( 24,796円 ) | 8日目 |
40,237円 ( 44,261円 ) | 在庫品1日目当日出荷可能 |
1,494円 ( 1,643円 ) | 在庫品1日目当日出荷可能 |
1,306円 ( 1,437円 ) | 8日目 |
1,781円 ( 1,959円 ) | 8日目 |
1,537円 ( 1,691円 ) | 在庫品1日目当日出荷可能 |
1,934円 ( 2,127円 ) | 在庫品1日目当日出荷可能 |
1,687円 ( 1,856円 ) | 8日目 |
2,425円 ( 2,668円 ) | 在庫品1日目当日出荷可能 |
26,736円 ( 29,410円 ) | 8日目 |
30,225円 ( 33,248円 ) | 8日目 |
1,383円 ( 1,521円 ) | 在庫品1日目当日出荷可能 |
1,491円 ( 1,640円 ) | 在庫品1日目当日出荷可能 |
1,497円 ( 1,647円 ) | 在庫品1日目当日出荷可能 |
1,781円 ( 1,959円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
銅合金をベースとし、厳選された固体潤滑剤で製造されたプラグを埋込んだ高荷重用無給油軸受です。
用途・使用条件により、ベース金属・プラグを選択できます。
【特長】
・メンテナンスフリーで給油の必要がありません
・耐摩耗特性が極めて優れています
・高荷重・低速運動条件での往復運動、断続運動、揺動運動のように油膜形状が困難な使用個所で優れた耐摩耗特性を発揮します
・摩擦係数が低い
・低温から高温まで広い範囲で使用できます
・形状や大きさに自由設計が可能です
・耐蝕性、および耐薬品性に優れています
・河川水の中や海水の中また、金属ベースおよび固体潤滑剤の耐薬品性を必要とする液体中や発生ガス中などの給油困難な個所に使用できます
・耐衝撃性に優れています
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
商品担当おすすめ
ダイスライド ブシュ HAシリーズのレビュー
シャフト軸受
3
3.02018/04/23
オイレスは強度もあり重宝してます。
回り止め加工するのが面倒ですが。
1人が参考にしています。
お客様からの依頼品
5
5.02022/07/06
この商品はお客様からの依頼品に使用しました。元々設置されていたものに不具合が生じたために、類似のブシュを探してこの商品を...もっと読む
0人が参考にしています。
油圧シリンダにて駆動する部分の軸受けとして
4
4.02019/11/26
当社で設計・製作しているオリジナル製品に使用しています。装置を油圧シリンダにて駆動する部分の軸受けとして使っています。仕...もっと読む
0人が参考にしています。
この商品を見た人は、こんな商品も見ています
最近見た商品
通常価格、通常出荷日が表示と異なる場合がございます
無給油ブッシュカテゴリの売れ筋ランキング
通常価格、通常出荷日が表示と異なる場合がございます
ミスミ
ドライブッシュ ストレート
4.5通常価格(税別)：330円～
通常出荷日:当日出荷可能在庫品1日目
ミスミ
無給油ブッシュ 銅合金 スタンダード内径Ｆ７外径ｍ６タイプ
4.6通常価格(税別)：400円～
通常出荷日:当日出荷可能在庫品1日目
ミスミ
無給油ブッシュ 青銅 ストレート内径Ｆ７外径ｍ６/内径Ｅ７外径ｒ６タイプ
4.5通常価格(税別)：370円～
通常出荷日:当日出荷可能在庫品1日目
ミスミ
ドライブッシュ ツバ付き
4.3通常価格(税別)：250円～
通常出荷日:当日出荷可能在庫品1日目
ミスミ
無給油ブッシュ ポリアセタール樹脂タイプ ツバ付
4.4通常価格(税別)：300円～
通常出荷日:当日出荷可能在庫品1日目
ミスミ
無給油ブッシュ 銅合金 薄肉内径Ｆ７外径ｍ６タイプ
4.2通常価格(税別)：670円～
通常出荷日:当日出荷可能在庫品1日目
ミスミ
無給油ブッシュ 銅合金 ツバ付 内径E７外径r6タイプ
4.3通常価格(税別)：500円～
通常出荷日:当日出荷可能在庫品1日目～
ミスミ
無給油ブッシュ ポリアセタール樹脂タイプ ストレート
4.4通常価格(税別)：300円～
通常出荷日:当日出荷可能在庫品1日目
オイレス工業
ドライメットLF ブッシュ（LFB）
4.6通常価格(税別)：115円～
通常出荷日:当日出荷可能在庫品1日目～
