大同メタル工業

ダイベスト鍔付ブシュ DBS02シリーズ

Name: ダイベスト 鍔付ブシュ DBS02シリーズ
Brand: 大同メタル工業
SKU: 221004981265
Rating: 4.1 (6 reviews)

カタログ |

数量スライド割引
当日出荷可能

4.1

平均満足度4.1

この商品のレビューをみる（6件）

通常単価(税別): 52円～381円

税込単価: 57円～419円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

大同メタル工業

ダイベストブシュDBS02シリーズ

4.1

通常価格(税別)： 52円 (税込価格：57円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

大同メタル工業

ダイダインブシュ DDK05シリーズ

4.8

通常価格(税別)： 121円 (税込価格：133円)

通常出荷日：在庫品1日目

軸受特性が優れているプラスチック系軸受材料の一つであるポリアセタール樹脂中に、...

詳細情報を確認する

種類
フランジ
樹脂系
含油POM(含油ポリアセタール)
環境
標準
許容最高PV値範囲 (N/mm2・m/s)
2.1～5.0
許容最高PV値 (N/mm2・m/s)
2.45
許容最高面圧 P (N/mm2)
17.5
許容最高速度 V (m/s)
0.85
ハウジング内径はめあい公差
H7
潤滑条件
無潤滑
使用温度範囲 (℃)
-40::+80

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

未確定：候補が52型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

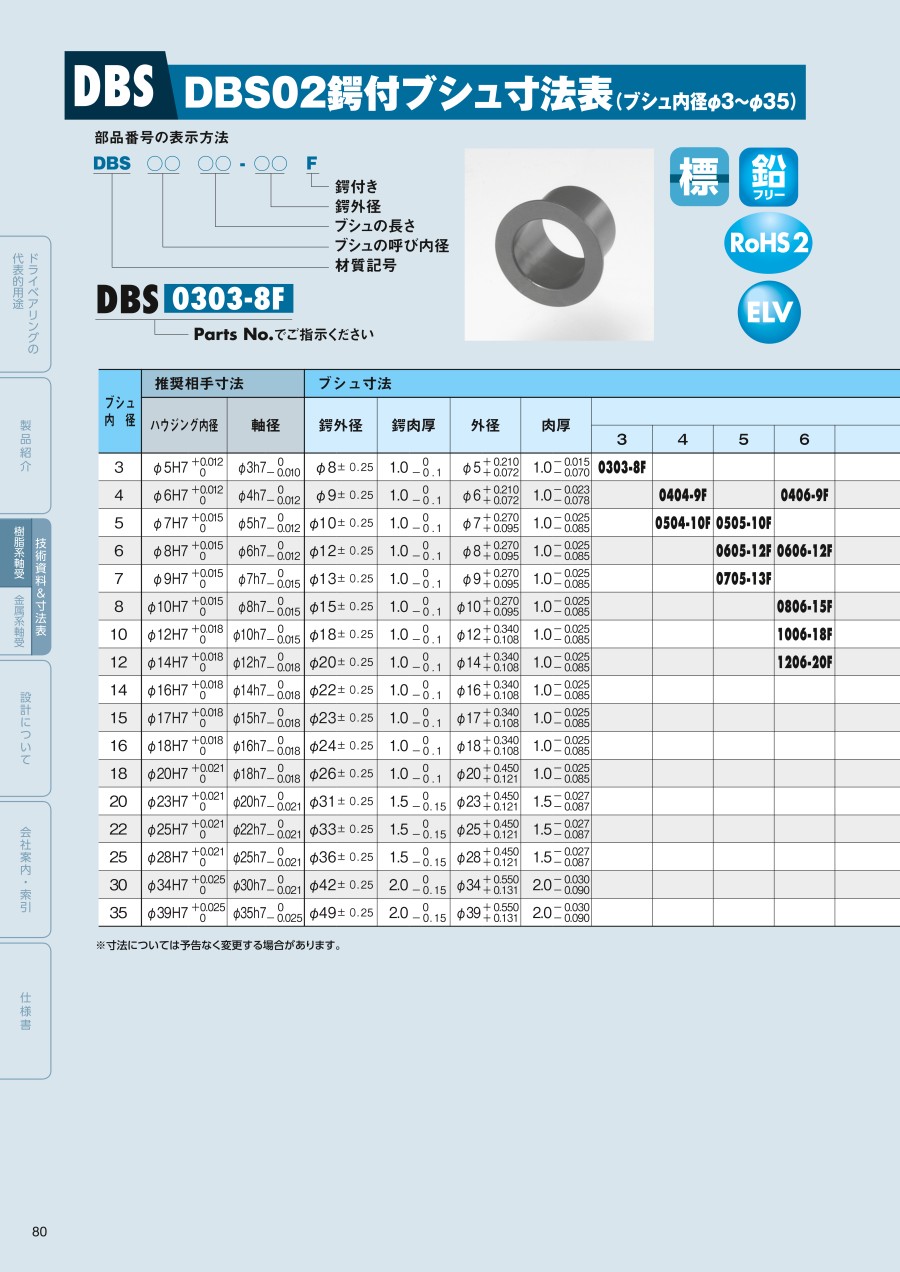

外形図

製品仕様

RoHS2対応

規格表

（単位：mm）

ブシュ内径	推奨相手寸法				ブシュ寸法
	ハウジング内径		軸径		鍔外径		鍔肉厚		外径		肉厚
	ハウジング内径		軸径		鍔外径		鍔肉厚		外径		肉厚
3	φ5H7	+0.012 0	φ3h7	0 -0.010	φ8	±0.25	1.0	0 -0.1	φ5	+0.210 +0.072	1.0	-0.015 -0.070
4	φ6H7	+0.012 0	φ4h7	0 -0.012	φ9	±0.25	1.0	0 -0.1	φ6	+0.210 +0.072	1.0	-0.023 -0.078
5	φ7H7	+0.015 0	φ5h7	0 -0.012	φ10	±0.25	1.0	0 -0.1	φ7	+0.270 +0.095	1.0	-0.025 -0.085
6	φ8H7	+0.015 0	φ6h7	0 -0.012	φ12	±0.25	1.0	0 -0.1	φ8	+0.270 +0.095	1.0	-0.025 -0.085
7	φ9H7	+0.015 0	φ7h7	0 -0.015	φ13	±0.25	1.0	0 -0.1	φ9	+0.270 +0.095	1.0	-0.025 -0.085
8	φ10H7	+0.015 0	φ8h7	0 -0.015	φ15	±0.25	1.0	0 -0.1	φ10	+0.270 +0.095	1.0	-0.025 -0.085
10	φ12H7	+0.018 0	φ10h7	0 -0.015	φ18	±0.25	1.0	0 -0.1	φ12	+0.340 +0.108	1.0	-0.025 -0.085
12	φ14H7	+0.018 0	φ12h7	0 -0.018	φ20	±0.25	1.0	0 -0.1	φ14	+0.340 +0.108	1.0	-0.025 -0.085
14	φ16H7	+0.018 0	φ14h7	0 -0.018	φ22	±0.25	1.0	0 -0.1	φ16	+0.340 +0.108	1.0	-0.025 -0.085
15	φ17H7	+0.018 0	φ15h7	0 -0.018	φ23	±0.25	1.0	0 -0.1	φ17	+0.340 +0.108	1.0	-0.025 -0.085
16	φ18H7	+0.018 0	φ16h7	0 -0.018	φ24	±0.25	1.0	0 -0.1	φ18	+0.340 +0.108	1.0	-0.025 -0.085
18	φ20H7	+0.021 0	φ18h7	0 -0.018	φ26	±0.25	1.0	0 -0.1	φ20	+0.450 +0.121	1.0	-0.025 -0.085
20	φ23H7	+0.021 0	φ20h7	0 -0.021	φ31	±0.25	1.5	0 -0.15	φ23	+0.450 +0.121	1.5	-0.027 -0.087
22	φ25H7	+0.021 0	φ22h7	0 -0.021	φ33	±0.25	1.5	0 -0.15	φ25	+0.450 +0.121	1.5	-0.027 -0.087
25	φ28H7	+0.021 0	φ25h7	0 -0.021	φ36	±0.25	1.5	0 -0.15	φ28	+0.450 +0.121	1.5	-0.027 -0.087
30	φ34H7	+0.025 0	φ30h7	0 -0.021	φ42	±0.25	2.0	0 -0.15	φ34	+0.550 +0.131	2.0	-0.030 -0.090
35	φ39H7	+0.025 0	φ35h7	0 -0.025	φ49	±0.25	2.0	0 -0.15	φ39	+0.550 +0.131	2.0	-0.030 -0.090

（単位：mm）

ブシュ内径	ブシュ寸法
	部品番号およびブッシュの長さ公差 -0.3～0
	3	4	5	6	7	8	10	12	15	20	25	30	40
3	0303-8F	-	-	-	-	-	-	-	-	-	-	-	-
4	-	0404-9F	-	0406-9F	-	-	-	-	-	-	-	-	-
5	-	0504-10F	0505-10F	-	0507-10F	-	-	-	-	-	-	-	-
6	-	-	0605-12F	0606-12F	-	0608-12F	-	-	-	-	-	-	-
7	-	-	0705-13F	-	0707-13F	-	-	-	-	-	-	-	-
8	-	-	-	0806-15F	-	0808-15F	0810-15F	-	-	-	-	-	-
10	-	-	-	1006-18F	-	1008-18F	1010-18F	1012-18F	1015-18F	-	-	-	-
12	-	-	-	1206-20F	-	1208-20F	1210-20F	1212-20F	1215-20F	-	-	-	-
14	-	-	-	-	-	-	1420-22F	1412-22F	1415-22F	1420-22F	-	-	-
15	-	-	-	-	-	-	1510-23F	1512-23F	1515-23F	1520-23F	-	-	-
16	-	-	-	-	-	-	1610-24F	-	1615-24F	1620-24F	-	-	-
18	-	-	-	-	-	-	1810-26F	1812-26F	1815-26F	1820-26F	-	-	-
20	-	-	-	-	-	-	2010-31F	-	2015-31F	2020-31F	2025-31F	-	-
22	-	-	-	-	-	-	2210-33F	-	2215-33F	2220-33F	2225-33F	-	-
25	-	-	-	-	-	-	2510-36F	-	2515-36F	2520-36F	2525-36F	2530-36F	-
30	-	-	-	-	-	-	-	-	-	3020-42F	-	3030-42F	3040-42F
35	-	-	-	-	-	-	-	-	-	3520-49F	-	3530-49F	3540-49F

商品特長詳細

材質 DBS02

POM+特殊充填剤+親油性繊維+油（含油率4％以上）

材料特性（代表値）

比重	引張強度（MPa）	伸び（%）	硬度（HRM）	線膨張係数（×10^-5/℃）
1.47	60.8	60	80	9～13

摺動特性（代表値）

材質	摩擦係数（μ）	許容最高荷重（MPa）	許容最高速度（m/min）	使用温度範囲（℃）
DBS02	0.01～0.15	9.6	60	-40～80

軸受特性と試験データ

●DBS02ドライベアリング

潤滑条件	無給油
許容最高荷重 MPa	9.6
許容最高速度 m/min	60
許容最高PV値 MPa・m/min	30
使用限界温度 ℃	-40～ +80

潤滑下での使用ではその条件により軸受性能が数倍向上します。

選定サポート情報

型番リスト

表示件数

型番

内径

(φ)

外径

(φ)

全長

(mm)

肉厚

(mm)

鍔外径

(mm)

RoHS?

最小発注数量

3	5	3	1	8	10	1個
4	6	4	1	9	10	1個
4	6	6	1	9	10	1個
5	7	4	1	10	10	1個
5	7	5	1	10	10	1個
5	7	7	1	10	10	1個
6	8	5	1	12	10	1個
6	8	6	1	12	10	1個
6	8	8	1	12	10	1個
7	9	5	1	13	10	1個
7	9	7	1	13	10	1個
8	10	6	1	15	10	1個
8	10	8	1	15	10	1個
8	10	10	1	15	10	1個
10	12	6	1	18	10	1個
10	12	8	1	18	10	1個
10	12	10	1	18	10	1個
10	12	12	1	18	10	1個
10	12	15	1	18	10	1個
12	14	6	1	20	10	1個
12	14	10	1	20	10	100個
12	14	12	1	20	10	1個
12	14	15	1	20	10	1個
14	16	10	1	22	10	1個
14	16	12	1	22	10	1個
14	16	15	1	22	10	1個
14	16	20	1	22	10	1個
15	17	10	1	23	10	1個
15	17	15	1	23	10	1個
15	17	20	1	23	10	1個
16	18	10	1	24	10	1個
16	18	15	1	24	10	1個
16	18	20	1	24	10	1個
18	20	10	1	26	10	1個
18	20	12	1	26	10	1個
18	20	15	1	26	10	1個
18	20	20	1	26	10	1個
20	23	10	1.5	31	10	1個
20	23	15	1.5	31	10	1個
20	23	20	1.5	31	10	1個
20	23	25	1.5	31	10	1個
22	25	10	1.5	33	10	1個
22	25	25	1.5	33	10	1個
25	28	10	1.5	36	10	1個
25	28	15	1.5	36	10	1個
25	28	25	1.5	36	10	1個
25	28	30	1.5	36	10	1個
30	34	20	2	42	10	1個
30	34	40	2	42	10	1個
35	39	20	2	49	10	1個
35	39	30	2	49	10	1個
35	39	40	2	49	10	1個

通常単価(税別) (税込単価)	通常出荷日

156円 ( 172円 )	在庫品1日目当日出荷可能
156円 ( 172円 )	在庫品1日目当日出荷可能
156円 ( 172円 )	在庫品1日目当日出荷可能
70円 ( 77円 )	在庫品1日目当日出荷可能
75円 ( 83円 )	在庫品1日目当日出荷可能
52円 ( 57円 )	在庫品1日目当日出荷可能
75円 ( 83円 )	在庫品1日目当日出荷可能
75円 ( 83円 )	在庫品1日目当日出荷可能
75円 ( 83円 )	在庫品1日目当日出荷可能
75円 ( 83円 )	在庫品1日目当日出荷可能
75円 ( 83円 )	在庫品1日目当日出荷可能
78円 ( 86円 )	在庫品1日目当日出荷可能
75円 ( 83円 )	在庫品1日目当日出荷可能
75円 ( 83円 )	在庫品1日目当日出荷可能
78円 ( 86円 )	在庫品1日目当日出荷可能
78円 ( 86円 )	在庫品1日目当日出荷可能
56円 ( 62円 )	在庫品1日目当日出荷可能
56円 ( 62円 )	在庫品1日目当日出荷可能
78円 ( 86円 )	在庫品1日目当日出荷可能
78円 ( 86円 )	在庫品1日目当日出荷可能
70円 ( 77円 )	在庫品1日目当日出荷可能
78円 ( 86円 )	在庫品1日目当日出荷可能
71円 ( 78円 )	在庫品1日目当日出荷可能
56円 ( 62円 )	在庫品1日目当日出荷可能
72円 ( 79円 )	在庫品1日目当日出荷可能
71円 ( 78円 )	在庫品1日目当日出荷可能
72円 ( 79円 )	在庫品1日目当日出荷可能
78円 ( 86円 )	在庫品1日目当日出荷可能
99円 ( 109円 )	在庫品1日目当日出荷可能
111円 ( 122円 )	在庫品1日目当日出荷可能
111円 ( 122円 )	在庫品1日目当日出荷可能
111円 ( 122円 )	在庫品1日目当日出荷可能
115円 ( 127円 )	在庫品1日目当日出荷可能
115円 ( 127円 )	在庫品1日目当日出荷可能
107円 ( 118円 )	在庫品1日目当日出荷可能
115円 ( 127円 )	在庫品1日目当日出荷可能
100円 ( 110円 )	在庫品1日目当日出荷可能
125円 ( 138円 )	在庫品1日目当日出荷可能
125円 ( 138円 )	在庫品1日目当日出荷可能
139円 ( 153円 )	在庫品1日目当日出荷可能
163円 ( 179円 )	在庫品1日目当日出荷可能
156円 ( 172円 )	在庫品1日目当日出荷可能
118円 ( 130円 )	在庫品1日目当日出荷可能
163円 ( 179円 )	在庫品1日目当日出荷可能
163円 ( 179円 )	在庫品1日目当日出荷可能
179円 ( 197円 )	在庫品1日目当日出荷可能
190円 ( 209円 )	在庫品1日目当日出荷可能
257円 ( 283円 )	在庫品1日目当日出荷可能
381円 ( 419円 )	在庫品1日目当日出荷可能
321円 ( 353円 )	在庫品1日目当日出荷可能
310円 ( 341円 )	在庫品1日目当日出荷可能
344円 ( 378円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

軸受特性が優れているプラスチック系軸受材料の一つであるポリアセタール樹脂中に、親油性繊維および特殊充填剤を均一に分散含有させた自己潤滑特性を有する含油軸受です。
【特長】
・無給油で使用できます
・耐荷重特性、耐摩耗特性にすぐれています
・摩擦係数が低く（μ=0.01～0.15）速度特性にすぐれています
・静かな運転が出来、スティックスリップ現象が生じません
・相手面に傷をつけません
・軸のミスアライメントに対する許容性が高い

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

カタログ

カタログ (見開き版)

商品担当おすすめ

大同メタル工業
（無給油）サーマロイピローユニット用軸受
無給油で使用することができ、様々な環境に適用した商品です。
ミスミ
無給油ブッシュ　ＰＴＦＥ樹脂タイプ　ツバ付
まとめ買いにより最大18%オフ！食品衛生法に適合しており、耐薬品性が高い材質：樹脂タイプの規格です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ダイベスト鍔付ブシュ DBS02シリーズのレビュー

4.1平均満足度：4.16件のレビュー

星5
17%
星4
83%
星3
0%
星2
0%
星1
0%

軸受け

満足度：4.02022/02/08

軸受けのブッシュで使用しました。価格も安価で、軽荷重の際によく使います。

1人が参考にしています。

回転物の軸受

満足度：4.02022/01/27

回転する部品を自作するとき、軸受穴をいくら正確に開けてもその部品に最適な素材は大抵軸受には適していない。少し大きめの穴...もっと読む

1人が参考にしています。

シュミレータの試作品に

満足度：4.02020/02/14

当社で設計して製作しているオリジナル製品、シュミレータの試作品に使用しています。試作するうえでストレートタイプも購入して...もっと読む

1人が参考にしています。

試験用冶具に使用しました

満足度：4.02019/11/26

顧客より設計込みで受注し、製作を依頼された試作品の試験用冶工具に使用しました。試作品なのでコストをできるだけ安くするため...もっと読む

1人が参考にしています。

リンクのオイルレス化

満足度：5.02019/07/12

同サイズでオイルレス、イグスも含めて比較したが、はめあいが微妙に異なるので、比較して選定した方が良いと思った。

1人が参考にしています。

6件全て見る

この商品を見た人は、こんな商品も見ています

	今見ている商品ダイベスト鍔付ブシュ DBS02シリーズ	ダイベストブシュDBS02シリーズ	ダイベストブシュ DBB01シリーズ	無給油ブッシュ　ポリアセタール樹脂タイプ　ツバ付	無給油ブッシュ　ＰＴＦＥ樹脂タイプ　ツバ付	無給油ブッシュ　ポリフェニレンサルファイド樹脂　ツバ付　推奨相手軸h7
メーカー	大同メタル工業	大同メタル工業	大同メタル工業	ミスミ	ミスミ	ミスミ
通常価格	52円-	52円 -	118円 -	300円 -	400円 -	390円 -
通常出荷日	在庫品1日目	在庫品1日目〜	在庫品1日目〜	在庫品1日目	在庫品1日目	在庫品1日目
種類	フランジ	ストレートタイプ	ストレートタイプ	ツバ付	ツバ付	フランジ一体型
樹脂系	含油POM(含油ポリアセタール)	含油POM(含油ポリアセタール)	含油POM(含油ポリアセタール)	樹脂タイプ(ポリアセタール)	樹脂タイプ(四ふっ化エチレン樹脂)	ポリフェニレンサルファイド
環境	標準	標準	耐振動	-	食品	標準 / 水中 / 海水中 / 薬液中
許容最高PV値範囲(N/mm2・m/s)	2.1～5.0	2.1～5.0	2.1～5.0	2.1～5.0	0.3～1.0	0.3～1.0
許容最高PV値(N/mm2・m/s)	2.45	2.45	2.62	2.45	1	0.65
