小型レギュレータブラケット ボックスタイプ
- 通常単価(税別)
- 1,914円～2,439円
- 税込単価
- 2,105円～2,683円
【特長】・小型レギュレータ用のブラケットを標準化。・SUS304製で装置に見栄...
詳細情報を確認する未確定：候補が18型番あります。
商品情報

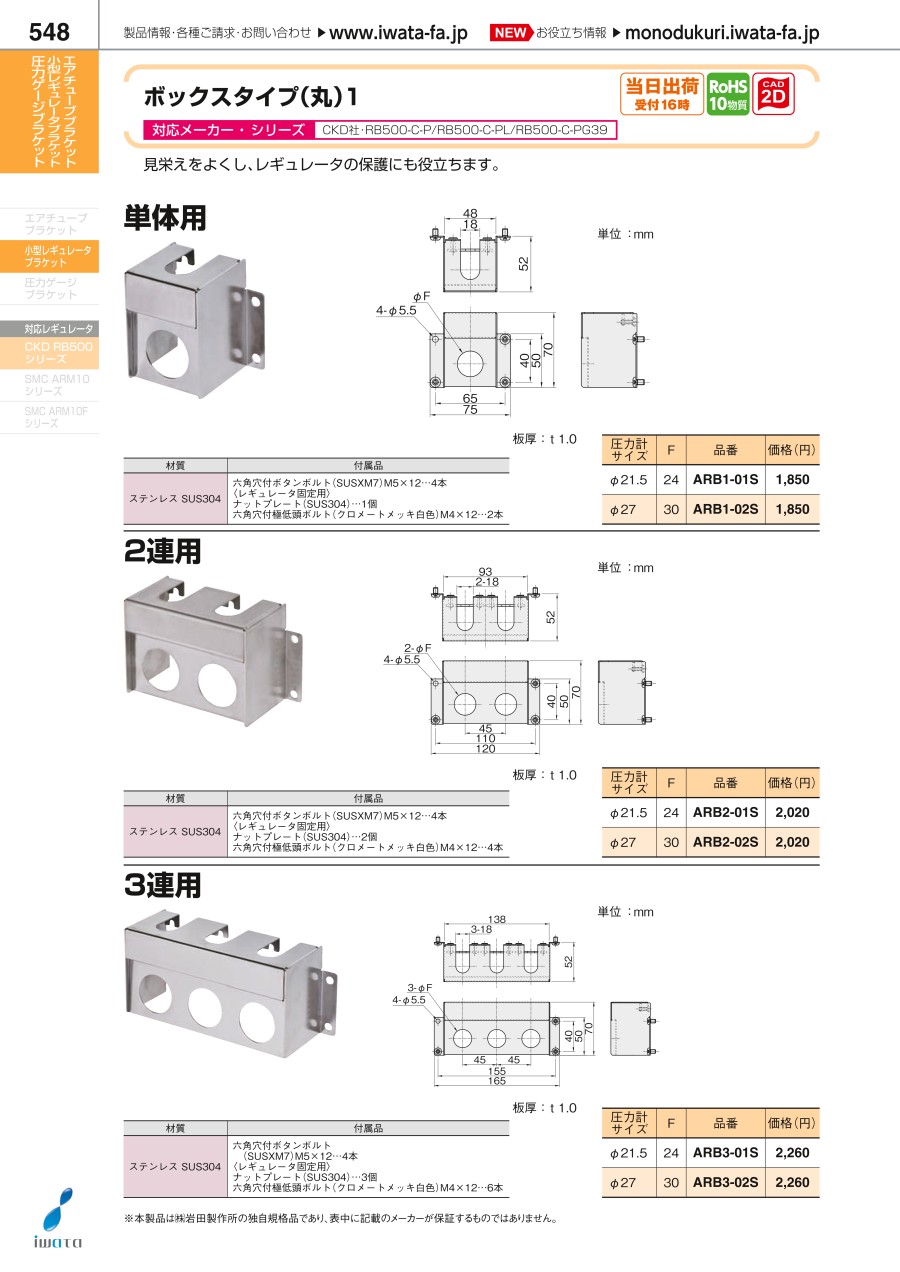

外形図
単位：mm
ARB1／単体用
ARB2／2連用
ARB3／3連用
ARF1／単体用
ARF2／2連用
ARF3／3連用
ARC1-01S／単体用
ARC2-01S／2連用
ARC3-01S／3連用
ARE1-01S／単体用
ARE2-01S／2連用
ARE3-01S／3連用
製品仕様
- 材質：ステンレス SUS304
- 板厚（mm）：t 1.0
| 型番 | 付属品 | 圧力計 サイズ | F | 対応 メーカー | 対応 シリーズ |
|---|---|---|---|---|---|
| ARB1-01S | 六角穴付ボタンボルト（SUSXM7）M5×12…4本 〈レギュレータ固定用〉 ナットプレート（SUS304）…1個 六角穴付極低頭ボルト（クロメートメッキ白色）M4×12…2本 | φ21.5 | 24 | CKD社 | RB500-C-P RB500-C-PL RB500-C-PG39 |
| ARB1-02S | φ27 | 30 | |||
| ARB2-01S | 六角穴付ボタンボルト（SUSXM7）M5×12…4本 〈レギュレータ固定用〉 ナットプレート（SUS304）…2個 六角穴付極低頭ボルト（クロメートメッキ白色）M4×12…4本 | φ21.5 | 24 | ||
| ARB2-02S | φ27 | 30 | |||
| ARB3-01S | 六角穴付ボタンボルト（SUSXM7）M5×12…4本 〈レギュレータ固定用〉 ナットプレート（SUS304）…3個 六角穴付極低頭ボルト（クロメートメッキ白色）M4×12…6本 | φ21.5 | 24 | ||
| ARB3-02S | φ27 | 30 | |||
| ARF1-01S | 六角穴付ボタンボルト（SUSXM7）M5×12…4本 〈レギュレータ固定用〉 ナットプレート（SUS304）…1個 六角穴付極低頭ボルト（クロメートメッキ白色）M4×12…2本 | φ21.5 | 24 | ||
| ARF1-02S | φ27 | 30 | |||
| ARF2-01S | 六角穴付ボタンボルト（SUSXM7）M5×12…4本 〈レギュレータ固定用〉 ナットプレート（SUS304）…2個 六角穴付極低頭ボルト（クロメートメッキ白色）M4×12…4本 | φ21.5 | 24 | ||
| ARF2-02S | φ27 | 30 | |||
| ARF3-01S | 六角穴付ボタンボルト（SUSXM7）M5×12…4本 〈レギュレータ固定用〉 ナットプレート（SUS304）…3個 六角穴付極低頭ボルト（クロメートメッキ白色）M4×12…6本 | φ21.5 | 24 | ||
| ARF3-02S | φ27 | 30 | |||
| ARC1-01S | 六角穴付ボタンボルト（SUSXM7）M5×12…4本 〈レギュレータ固定用〉 ナットプレート（SUS304）…1個 六角穴付ボルト（SUSXM7）M3×32…2本 | - | - | SMC社 | ARM10-BG ARM10-GP |
| ARC2-01S | 六角穴付ボタンボルト（SUSXM7）M5×12…4本 〈レギュレータ固定用〉 ナットプレート（SUS304）…2個 六角穴付ボルト（SUSXM7）M3×32…4本 | - | - | ||
| ARC3-01S | 六角穴付ボタンボルト（SUSXM7）M5×12…4本 〈レギュレータ固定用〉 ナットプレート（SUS304）…3個 六角穴付ボルト（SUSXM7）M3×32…6本 | - | - | ||
| ARE1-01S | 六角穴付ボタンボルト（SUSXM7）M5×12…4本 〈レギュレータ固定用〉 ナットプレート（SUS304）…1個 六角穴付ボルト（SUSXM7）M3×32…2本 | - | - | ||
| ARE2-01S | 六角穴付ボタンボルト（SUSXM7）M5×12…4本 〈レギュレータ固定用〉 ナットプレート（SUS304）…2個 六角穴付ボルト（SUSXM7）M3×32…4本 | - | - | ||
| ARE3-01S | 六角穴付ボタンボルト（SUSXM7）M5×12…4本 〈レギュレータ固定用〉 ナットプレート（SUS304）…3個 六角穴付ボルト（SUSXM7）M3×32…6本 | - | - |
※本製品は（株）岩田製作所の独自規格品であり、表中に記載のメーカーが保証するものではありません。
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,931円 ( 2,124円 ) | 5日目 |
1,931円 ( 2,124円 ) | 5日目 |
2,167円 ( 2,384円 ) | 5日目 |
2,167円 ( 2,384円 ) | 5日目 |
2,439円 ( 2,683円 ) | 5日目 |
2,439円 ( 2,683円 ) | 5日目 |
1,914円 ( 2,105円 ) | 5日目 |
2,046円 ( 2,251円 ) | 5日目 |
2,173円 ( 2,390円 ) | 5日目 |
1,914円 ( 2,105円 ) | 5日目 |
2,046円 ( 2,251円 ) | 5日目 |
2,173円 ( 2,390円 ) | 5日目 |
1,931円 ( 2,124円 ) | 5日目 |
1,931円 ( 2,124円 ) | 5日目 |
2,167円 ( 2,384円 ) | 5日目 |
2,167円 ( 2,384円 ) | 5日目 |
2,439円 ( 2,683円 ) | 5日目 |
2,439円 ( 2,683円 ) | 5日目 |
