岩田製作所

レベリングプレートかさあげ型

カタログ |

通常単価(税別): 4,995円～14,251円

税込単価: 5,495円～15,676円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

岩田製作所

通常出荷日：4 日目～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

岩田製作所

通常出荷日：在庫品1日目

重荷重機械のレベル調整に足元から支えることが可能です【特長】・高さの異なる機械...

種類
レベリングプレート
材質
スチール
材質(詳細)
FC250
表面処理
ニッケルクロムメッキ

未確定：候補が17型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

単位：mm

据置タイプ

締結タイプ

アンカータイプ

製品仕様

材質／表面処理：鉄 FC250／ニッケルクロムメッキ

規格表

型番	φD1	φD2	φd	H	A	E	重量（kg）	タイプ
LPH-0710	100	60	-	75	25	-	2.7	据置タイプ
LPH-1012	120	60	-	100	30	45	4.4
LPH-1212	125	60	-	125	40	45	6
LPH-1515	150	70	-	150	50	55	10.3
LPH-0710-M	100	60	-	75	25	-	2.7	締結タイプ
LPH-1012-M	120	60	-	100	30	45	4.4
LPH-1212-M	120	60	-	125	40	45	6
LPH-1515-M	150	70	-	150	50	55	10.3
LPH-0710-H13	100	60	13	75	25	-	2.7	アンカータイプ
LPH-0710-H20	100	60	20	76	25	-	2.7
LPH-1012-H13	120	60	13	100	30	45	4.4
LPH-1012-H20	120	60	20	100	30	45	4.4
LPH-1012-H24	120	60	24	100	30	45	4.4
LPH-1212-H20	125	60	20	125	40	45	6
LPH-1212-H24	125	60	24	125	40	45	6
LPH-1515-H20	150	70	20	150	50	55	10.3
LPH-1515-H24	150	70	24	150	50	55	10.3

使用例

取付例

据置タイプ

締結タイプ

アンカータイプ

型番リスト

表示件数

型番

タイプ

底面寸法

高さ

(mm)

内径

(φ)

ネジサイズ M

RoHS?

最小発注数量

据置タイプ	φ100	75	-	-	10	1個
アンカータイプ	φ100	75	13	-	10	1個
アンカータイプ	φ100	76	20	-	10	1個
締結タイプ	φ100	75	-	10X1.5	10	1個
据置タイプ	φ120	100	-	-	10	1個
アンカータイプ	φ120	100	13	-	10	1個
アンカータイプ	φ120	100	20	-	10	1個
アンカータイプ	φ120	100	24	-	10	1個
締結タイプ	φ120	100	-	10X1.5	10	1個
据置タイプ	φ125	125	-	-	10	1個
アンカータイプ	φ125	125	20	-	10	1個
アンカータイプ	φ125	125	24	-	10	1個
締結タイプ	φ120	125	-	10X1.5	10	1個
据置タイプ	φ150	150	-	-	10	1個
アンカータイプ	φ150	150	20	-	10	1個
アンカータイプ	φ150	150	24	-	10	1個
締結タイプ	φ150	150	-	10X1.5	10	1個

通常単価(税別) (税込単価)	通常出荷日

5,028円 ( 5,531円 )	5日目
4,995円 ( 5,495円 )	5日目
4,995円 ( 5,495円 )	5日目
4,995円 ( 5,495円 )	5日目
6,737円 ( 7,411円 )	5日目
6,870円 ( 7,557円 )	5日目
6,870円 ( 7,557円 )	5日目
6,870円 ( 7,557円 )	5日目
6,870円 ( 7,557円 )	5日目
9,799円 ( 10,779円 )	5日目
9,531円 ( 10,484円 )	5日目
9,531円 ( 10,484円 )	5日目
9,531円 ( 10,484円 )	5日目
13,946円 ( 15,341円 )	5日目
14,251円 ( 15,676円 )	5日目
14,251円 ( 15,676円 )	5日目
14,251円 ( 15,676円 )	5日目

詳細情報

基本情報

基本情報

重荷重機械のレベル調整に足元から支えることが可能です

【特長】
・高さの異なる機械をライン配置するときや、機械下面の清掃、メンテナンス時に便利です

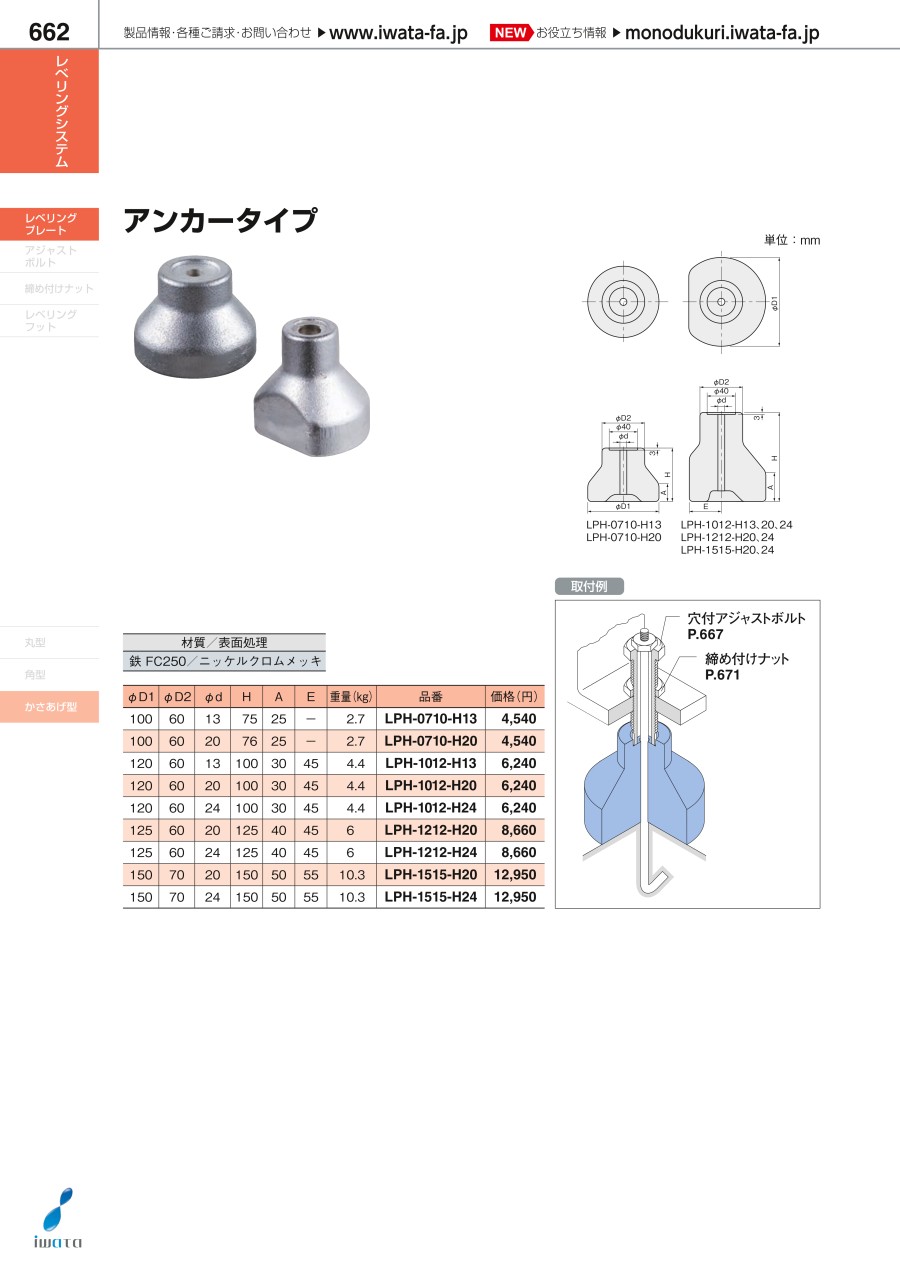

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
