レベリングフット 一体型
- 通常単価(税別)
- 3,624円～8,944円
- 税込単価
- 3,986円～9,838円
【特長】・アジャストボルトとレベリングプレートが一体となったタイプです。・焼入...
詳細情報を確認する未確定：候補が5型番あります。
商品情報
外形図
単位：mm
製品仕様
- 材質／表面処理：鉄 S45C／黒染め
- 付属品：六角ナット…1個
規格表
| 型番 | M×P | B | φC | D | E | 耐荷重 （kN） | 重量 （g） |
|---|---|---|---|---|---|---|---|
| ALF-1050 | 10×1.5 | 13 | 32 | 5 | 25 | 15 | 145 |
| ALF-1250 | 12×1.75 | 19 | 48 | 6 | 30 | 25 | 280 |
| ALF-1450 | 14×2.0 | 22 | 50 | 7 | 35 | 34 | 350 |
| ALF-1650 | 16×2.0 | 24 | 65 | 8 | 35 | 45 | 525 |
| ALF-2050 | 20×2.5 | 30 | 75 | 12 | 40 | 75 | 815 |
使用例
取付例
詳細情報
基本情報
【特長】
・アジャストボルトとレベリングプレートが一体となったタイプです。
・焼入鋼球が20°回転するので、調整角度が自由です。
・重荷重機械のレベル調整に足元から支えることが可能です

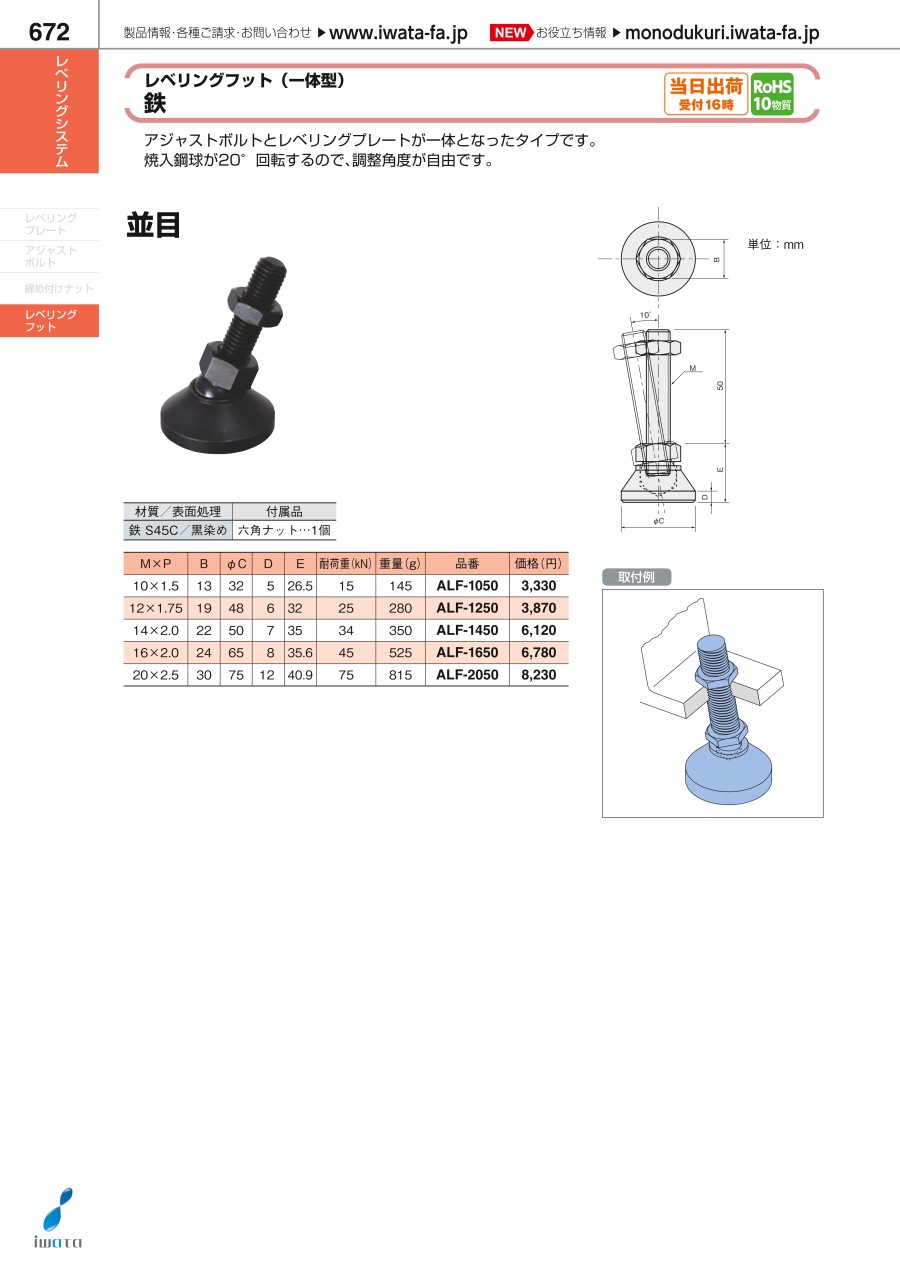

カタログ
