岩田製作所

センサブラケット L型近接用ブラケット

カタログ |

通常単価(税別): 342円～439円

税込単価: 376円～483円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

岩田製作所

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

岩田製作所

通常出荷日：在庫品1日目

岩田製作所のセットカラーと組み合わせることでドグとしてご使用頂けます。

種類
ブラケット
ブラケット形状
L
材質
SPCC
表面処理
無電解ニッケルメッキ
板厚 (mm)
1.6

未確定：候補が18型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

単位：mm

製品仕様

セットカラーDカットネジ付タイプ用
材質／表面処理：鉄 SPCC／無電解ニッケルメッキ
板厚：t1.6

規格表

型番	適合セットカラー内径※	φD1	φD2	P	L	H1	H2	A	W	C	重量（g）
SBL08-08	φ8	8.2	3.5	8	15	22	15	7.5	15	5	6
SBL10-08	φ10,12,13	8.2	4.5	10	15	22	15	7.5	18	5	8
SBL15-08	φ15,16,17	8.2	5.5	12	15	35	25	7.5	21	5	13
SBL15-12	φ15,16,17	12.2	5.5	12	15	35	25	7.5	21	5	10
SBL20-08	φ18,20	8.2	5.5	15	15	35	25	7.5	25	8	13
SBL20-12	φ18,20	12.2	5.5	15	15	35	25	7.5	25	8	13
SBL25-08	φ25	8.2	5.5	20	15	35	25	7.5	29	8	16
SBL25-12	φ25	12.2	5.5	20	15	35	25	7.5	29	8	15
SBL30-12	φ30	12.2	6.5	21	15	50	35	7.5	31	8	21
SBL30-18	φ30	18.2	6.5	21	15	50	35	7.5	31	8	20
SBL35-12	φ35	12.2	6.5	23	15	50	35	7.5	33	10	24
SBL35-18	φ35	18.2	6.5	23	15	50	35	7.5	33	10	22
SBL40-12	φ40	12.2	6.5	26	18	50	35	9	36	10	27
SBL40-18	φ40	18.2	6.5	26	18	50	35	9	36	10	25
SBL45-12	φ45	12.2	6.5	28	18	50	35	9	40	10	30
SBL45-18	φ45	18.2	6.5	28	18	50	35	9	40	10	28
SBL50-12	φ50	12.2	8.5	28	22	50	35	11	42	10	33
SBL50-18	φ50	18.2	8.5	28	22	50	35	11	42	10	31

※スタンダードセットカラー（SC）にご使用の場合、φ10はSBL08を、φ12～20はSBL10を、φ25～30はSBL15をご使用下さい。
その際、ブラケットが幅方向にはみ出しますのでご注意下さい。

型番リスト

表示件数

型番

対応直径（円柱型）

(φ)

幅 W

(mm)

奥行 L

(mm)

高さ H/H1

(mm)

センサ取付穴サイズ D1

(φ)

取付穴サイズ D2

(φ)

RoHS?

最小発注数量

8	15	15	22	8.2	3.5	10	1個
10 ～ 13	18	15	22	8.2	4.5	10	1個
15 ～ 17	21	15	35	8.2	5.5	10	1個
15 ～ 17	21	15	35	12.2	5.5	10	1個
18 ～ 20	25	15	35	8.2	5.5	10	1個
18 ～ 20	25	15	35	12.2	5.5	10	1個
25	29	15	35	8.2	5.5	10	1個
25	29	15	35	12.2	5.5	10	1個
30	31	15	50	12.2	6.5	10	1個
30	31	15	50	18.2	6.5	10	1個
35	33	15	50	12.2	6.5	10	1個
35	33	15	50	18.2	6.5	10	1個
40	36	18	50	12.2	6.5	10	1個
40	36	18	50	18.2	6.5	10	1個
45	40	18	50	12.2	6.5	10	1個
45	40	18	50	18.2	6.5	10	1個
50	42	22	50	12.2	8.5	10	1個
50	42	22	50	18.2	8.5	10	1個

通常単価(税別) (税込単価)	通常出荷日

365円 ( 402円 )	5日目
345円 ( 380円 )	4日目
345円 ( 380円 )	5日目
365円 ( 402円 )	4日目
348円 ( 383円 )	5日目
359円 ( 395円 )	5日目
348円 ( 383円 )	5日目
374円 ( 411円 )	在庫品1日目当日出荷可能
363円 ( 399円 )	5日目
390円 ( 429円 )	在庫品1日目当日出荷可能
342円 ( 376円 )	5日目
390円 ( 429円 )	5日目
381円 ( 419円 )	5日目
409円 ( 450円 )	5日目
426円 ( 469円 )	5日目
426円 ( 469円 )	5日目
439円 ( 483円 )	4日目
439円 ( 483円 )	5日目

詳細情報

基本情報

基本情報

岩田製作所のセットカラーと組み合わせることでドグとしてご使用頂けます。

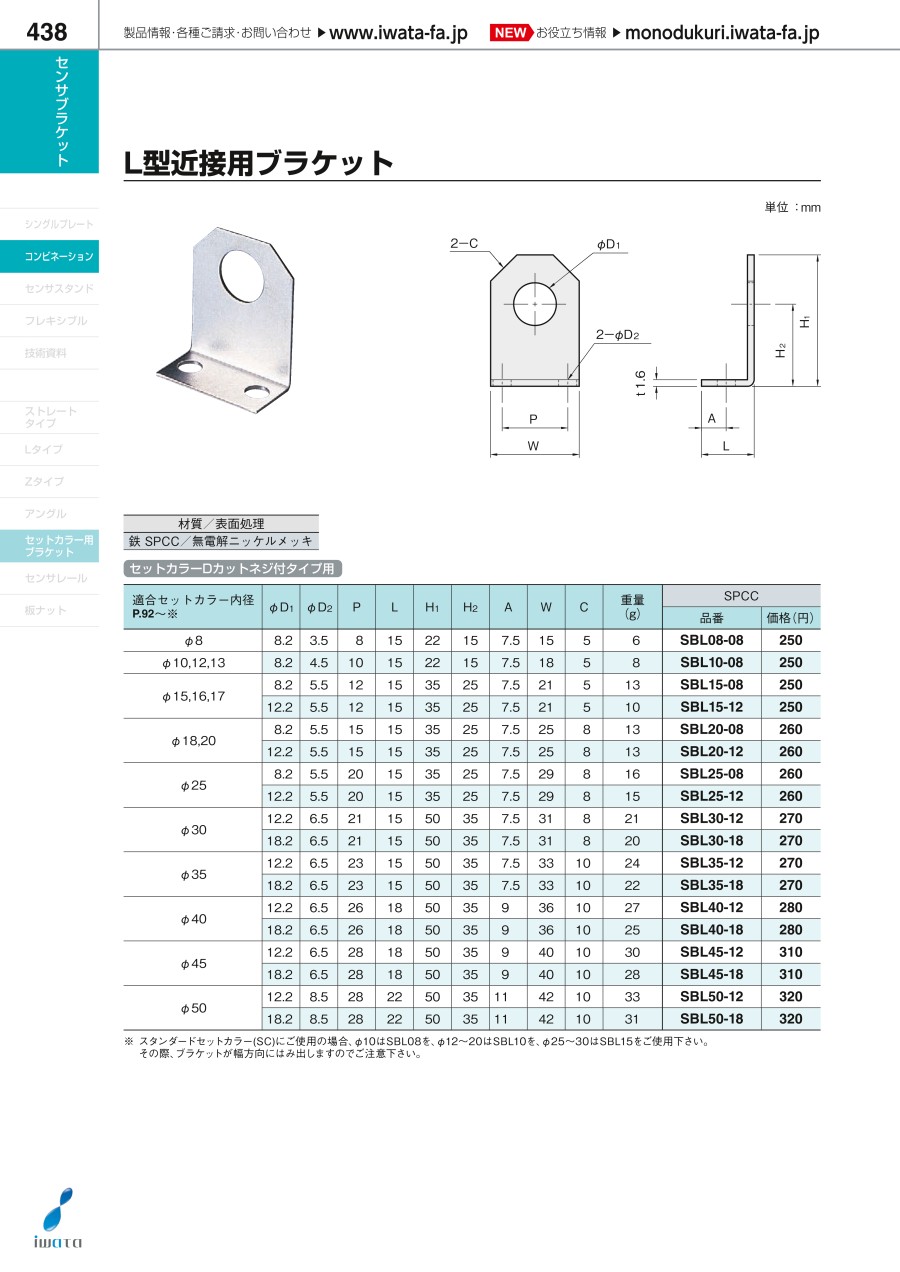

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
