メカニカル部品技術窓口
セットベース用ベースカラー
- 通常単価(税別)
- 319円～533円
- 税込単価
- 351円～586円
モーターベースや治具の位置決め、ベルトのテンション調整や軸受としてもお使いいた...
詳細情報を確認する未確定：候補が16型番あります。
商品情報

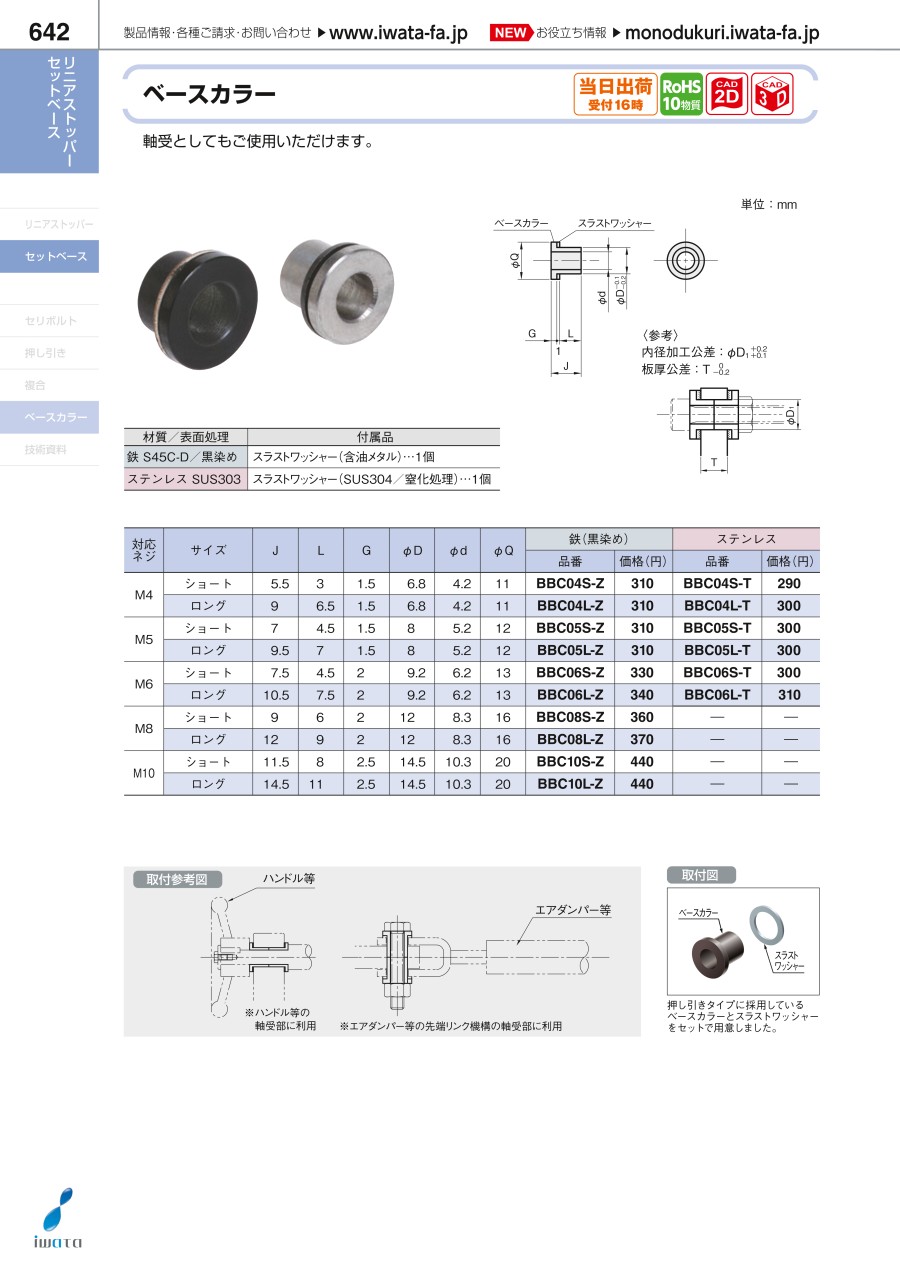

外形図
単位：mm
＜参考＞
内径加工公差：φD1 +0.1～+0.2
板厚公差：T -0.2～0
製品仕様
| 材質／表面処理 | 付属品 |
|---|---|
| 鉄 S45C-D／黒染め | スラストワッシャー（含油メタル）・・・1個 |
| ステンレス SUS303 | スラストワッシャー（SUS304／窒化処理）・・・1個 |
取付図
押し引きタイプに採用しているベースカラーとスラストワッシャーをセットで用意しました。
取付参考図
※ハンドル等の軸受部に利用
※エアダンパー等の先端リンク機構の軸受部に利用
規格表
| 型番 | 対応ネジ | サイズ | J | L | G | φD | φd | φQ | |
|---|---|---|---|---|---|---|---|---|---|
| 鉄（黒染め） | ステンレス | ||||||||
| BBC04S-Z | BBC04S-T | M4 | ショート | 5.5 | 3 | 1.5 | 6.8 | 4.2 | 11 |
| BBC04L-Z | BBC04L-T | ロング | 9 | 6.5 | 1.5 | 6.8 | 4.2 | 11 | |
| BBC05S-Z | BBC05S-T | M5 | ショート | 7 | 4.5 | 1.5 | 8 | 5.2 | 12 |
| BBC05L-Z | BBC05L-T | ロング | 9.5 | 7 | 1.5 | 8 | 5.2 | 12 | |
| BBC06S-Z | BBC06S-T | M6 | ショート | 7.5 | 4.5 | 2 | 9.2 | 6.2 | 13 |
| BBC06L-Z | BBC06L-T | ロング | 10.5 | 7.5 | 2 | 9.2 | 6.2 | 13 | |
| BBC08S-Z | - | M8 | ショート | 9 | 6 | 2 | 12 | 8.3 | 16 |
| BBC08L-Z | - | ロング | 12 | 9 | 2 | 12 | 8.3 | 16 | |
| BBC10S-Z | - | M10 | ショート | 11.5 | 8 | 2.5 | 14.5 | 10.3 | 20 |
| BBC10L-Z | - | ロング | 14.5 | 11 | 2.5 | 14.5 | 10.3 | 20 | |
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
338円 ( 372円 ) | 5日目 |
378円 ( 416円 ) | 5日目 |
325円 ( 358円 ) | 5日目 |
378円 ( 416円 ) | 5日目 |
319円 ( 351円 ) | 5日目 |
335円 ( 369円 ) | 5日目 |
319円 ( 351円 ) | 5日目 |
363円 ( 399円 ) | 5日目 |
378円 ( 416円 ) | 5日目 |
409円 ( 450円 ) | 5日目 |
338円 ( 372円 ) | 5日目 |
402円 ( 442円 ) | 5日目 |
443円 ( 487円 ) | 5日目 |
407円 ( 448円 ) | 5日目 |
484円 ( 532円 ) | 5日目 |
533円 ( 586円 ) | 5日目 |
カタログ
