レールサイズ	対応メーカー・シリーズ			L	L1	L2	L3	D	D1	□A	M	鉄（イソナイト）	ステンレス
レールサイズ	IKO社	NSK社	THK社	L	L1	L2	L3	D	D1	□A	M	品番	品番
15	－	－	SRS15M	33	17.5	5.5	6	8	5.8	6	M3	LSK-01	LSK-01S
	－	LS15AL	－	41	22.5	5.5	6	8	5.8	6	M3	LSK-02	LSK-02S
	LWH15	－	HSR15A	45	22	6.3	8	10	7.3	8	M4	LSK-03	LSK-03S
	－	LH15AN	－	48	25	6.3	8	10	7.3	8	M4	LSK-04	LSK-04S
20	－	－	SRS20M	41	21	9	9	12	9.3	10	M5	LSK-05	LSK-05S
20	LWH20	LS20AL、LH20AN	HSR20A	50	24	9.5	10	12	9.3	10	M5	LSK-06	LSK-06S
25	－	－	SRS25M	49	23	10	11	15	10.8	13	M6	LSK-07	LSK-07S
	LWH25	LS25AL、LH25AN	HSR25A	57	28	10	11	15	10.8	13	M6	LSK-08	LSK-08S
	LWH25	LH25AL	HSR25A	60	27	10	11	15	10.8	13	M6	LSK-09	LSK-09S
30	－	LS30AL	－	66	32	10	11	15	10.8	13	M6	LSK-10	LSK-10S
30	LWH30	LH30AL	HSR30A	70	30	13	14	19	13.8	17	M8	LSK-11	LSK-11S
35	LWH35	LS35AL、LH35AL	HSR35A	75	33	13	14	19	13.8	17	M8	LSK-12	LSK-12S

※ 上記LSK以外の型番についての情報はデジタルカタログをご参照ください。

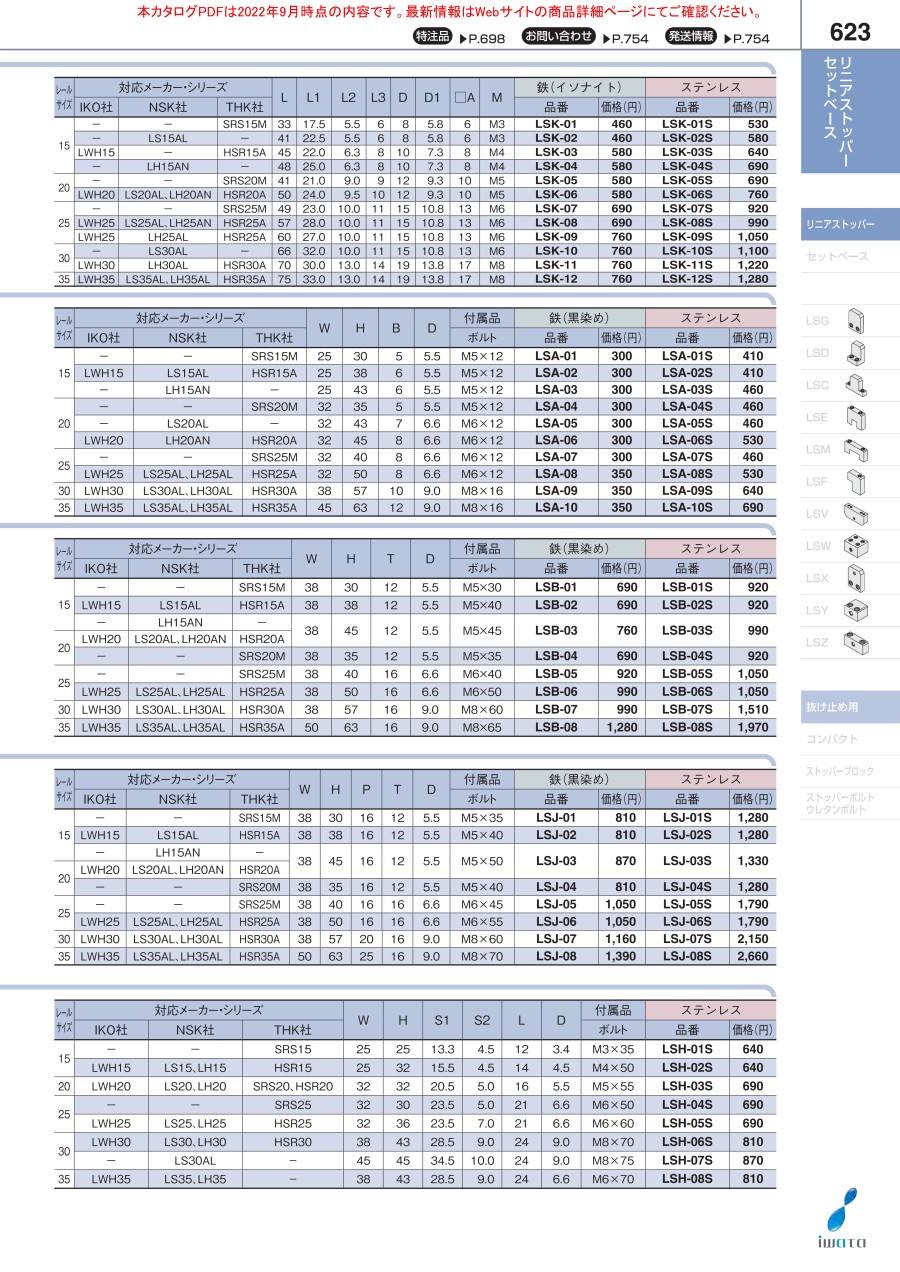

LSA ：規格表（p623）　外形図（p622）
LSB ：規格表（p623）　外形図（p622）
LSC ：規格表（p603）　外形図（p602）
LSD ：規格表（p601）　外形図（p600）
LSE ：規格表（p605）　外形図（p603）
LSF ：規格表（p609）　外形図（p608）
LSG ：規格表（p599）　外形図（p598）
LSH ：規格表（p623）　外形図（p622）
LSJ ：規格表（p623）　外形図（p622）
LSK ：規格表（p623）　外形図（p622）
LSM ：規格表（p607）　外形図（p606）

型番リスト

表示件数

型番

材質

材質詳細

表面処理

IKO 対応シリーズ

NSK 対応シリーズ

THK 対応シリーズ

幅

(mm)

高さ

(mm)

厚さ

(mm)

長さ

(mm)

外径

(φ)

ネジ穴ピッチ P

(mm)

RoHS?

最小発注数量

スチール	SS400	黒染め	-	-	SRS15M	25	30	6	-	-	なし	10	1個
ステンレス	SUS304	なし	-	-	SRS15M	25	30	6	-	-	なし	10	1個
スチール	SS400	黒染め	LWH15	LS15AL	HSR15A	25	38	6	-	-	なし	10	1個
ステンレス	SUS304	なし	LWH15	LS15AL	HSR15A	25	38	6	-	-	なし	10	1個
スチール	SS400	黒染め	-	LH15AN	-	25	43	6	-	-	なし	10	1個
ステンレス	SUS304	なし	-	LH15AN	-	25	43	6	-	-	なし	10	1個
スチール	SS400	黒染め	-	-	SRS20M	32	35	6	-	-	なし	10	1個
ステンレス	SUS304	なし	-	-	SRS20M	32	35	6	-	-	なし	10	1個
スチール	SS400	黒染め	-	LS20AL	-	32	43	6	-	-	なし	10	1個
ステンレス	SUS304	なし	-	LS20AL	-	32	43	6	-	-	なし	10	1個
スチール	SS400	黒染め	LWH20	LH20AN	HSR20A	32	45	6	-	-	なし	10	1個
ステンレス	SUS304	なし	LWH20	LH20AN	HSR20A	32	45	6	-	-	なし	10	1個
スチール	SS400	黒染め	-	-	SRS25M	32	40	6	-	-	なし	10	1個
ステンレス	SUS304	なし	-	-	SRS25M	32	40	6	-	-	なし	10	1個
スチール	SS400	黒染め	LWH25	LS25AL,LH25AL	HSR25A	32	50	6	-	-	なし	10	1個
ステンレス	SUS304	なし	LWH25	LS25AL,LH25AL	HSR25A	32	50	6	-	-	なし	10	1個
スチール	SS400	黒染め	LWH30	LS30AL,LH30AL	HSR30A	38	57	6	-	-	なし	10	1個
ステンレス	SUS304	なし	LWH30	LS30AL,LH30AL	HSR30A	38	57	6	-	-	なし	10	1個
スチール	SS400	黒染め	LWH35	LS35AL,LH35AL	HSR35A	45	63	6	-	-	なし	10	1個
ステンレス	SUS304	なし	LWH35	LS35AL,LH35AL	HSR35A	45	63	6	-	-	なし	10	1個
スチール	SS400	黒染め	-	-	SRS15M	38	30	12	-	-	なし	10	1個
ステンレス	SUS304	なし	-	-	SRS15M	38	30	12	-	-	なし	10	1個
スチール	SS400	黒染め	LWH15	LS15AL	HSR15A	38	38	12	-	-	なし	10	1個
ステンレス	SUS304	なし	LWH15	LS15AL	HSR15A	38	38	12	-	-	なし	10	1個
スチール	SS400	黒染め	LWH20	LH15AN,LS20AL,LH20AN	HSR20A	38	45	12	-	-	なし	10	1個
ステンレス	SUS304	なし	LWH20	LH15AN,LS20AL,LH20AN	HSR20A	38	45	12	-	-	なし	10	1個
スチール	SS400	黒染め	-	-	SRS20M	38	35	12	-	-	なし	10	1個
ステンレス	SUS304	なし	-	-	SRS20M	38	35	12	-	-	なし	10	1個
スチール	SS400	黒染め	-	-	SRS25M	38	40	16	-	-	なし	10	1個
ステンレス	SUS304	なし	-	-	SRS25M	38	40	16	-	-	なし	10	1個
スチール	SS400	黒染め	LWH25	LS25AL,LH25AL	HSR25A	38	50	16	-	-	なし	10	1個
ステンレス	SUS304	なし	LWH25	LS25AL,LH25AL	HSR25A	38	50	16	-	-	なし	10	1個
スチール	SS400	黒染め	LWH30	LS30AL,LH30AL	HSR30A	38	57	16	-	-	なし	10	1個
ステンレス	SUS304	なし	LWH30	LS30AL,LH30AL	HSR30A	38	57	16	-	-	なし	10	1個
スチール	SS400	黒染め	LWH35	LS35AL,LH35AL	HSR35A	50	63	16	-	-	なし	10	1個
ステンレス	SUS304	なし	LWH35	LS35AL,LH35AL	HSR35A	50	63	16	-	-	なし	10	1個
スチール	SS400	黒染め	-	-	SRS15M	50	30	12	-	-	35	10	1個
ステンレス	SUS304	なし	-	-	SRS15M	50	30	12	-	-	35	10	1個
スチール	SS400	黒染め	LWH15	LS15AL	HSR15A,SRS20M	50	38	12	-	-	35	10	1個
ステンレス	SUS304	なし	LWH15	LS15AL	HSR15A,SRS20M	50	38	12	-	-	35	10	1個
スチール	SS400	黒染め	-	LH15AN	-	50	43	12	-	-	35	10	1個
ステンレス	SUS304	なし	-	LH15AN	-	50	43	12	-	-	35	10	1個
スチール	SS400	黒染め	LWH20	LS20AL,LH20AN	HSR20A	50	45	12	-	-	35	10	1個
ステンレス	SUS304	なし	LWH20	LS20AL,LH20AN	HSR20A	50	45	12	-	-	35	10	1個
スチール	SS400	黒染め	-	-	SRS25M	50	40	16	-	-	35	10	1個
ステンレス	SUS304	なし	-	-	SRS25M	50	40	16	-	-	35	10	1個
スチール	SS400	黒染め	LWH25	LS25AL,LH25AL	HSR25A	50	51	16	-	-	35	10	1個
ステンレス	SUS304	なし	LWH25	LS25AL,LH25AL	HSR25A	50	51	16	-	-	35	10	1個
スチール	SS400	黒染め	LWH30	LS30AL,LH30AL	HSR30A	65	57	16	-	-	45	10	1個
ステンレス	SUS304	なし	LWH30	LS30AL,LH30AL	HSR30A	65	57	16	-	-	45	10	1個
スチール	SS400	黒染め	LWH35	LS35AL,LH35AL	HSR35A	65	63	16	-	-	45	10	1個
ステンレス	SUS304	なし	LWH35	LS35AL,LH35AL	HSR35A	65	63	16	-	-	45	10	1個
スチール	SS400	黒染め	-	-	SRS15M	32	30	25	-	-	16	10	1個
ステンレス	SUS304	なし	-	-	SRS15M	32	30	25	-	-	16	10	1個
スチール	SS400	黒染め	LWH15	LS15AL	HSR15A	32	38	25	-	-	16	10	1個
ステンレス	SUS304	なし	LWH15	LS15AL	HSR15A	32	38	25	-	-	16	10	1個
スチール	SS400	黒染め	LWH20	LH15AN,LS20AL,LH20AN	HSR20A	32	45	25	-	-	16	10	1個
ステンレス	SUS304	なし	LWH20	LH15AN,LS20AL,LH20AN	HSR20A	32	45	25	-	-	16	10	1個
スチール	SS400	黒染め	-	-	SRS20M	32	35	25	-	-	16	10	1個
ステンレス	SUS304	なし	-	-	SRS20M	32	35	25	-	-	16	10	1個

通常単価(税別) (税込単価)	通常出荷日

309円 ( 340円 )	5日目
444円 ( 488円 )	5日目
319円 ( 351円 )	5日目
474円 ( 521円 )	5日目
319円 ( 351円 )	5日目
493円 ( 542円 )	5日目
319円 ( 351円 )	5日目
493円 ( 542円 )	5日目
319円 ( 351円 )	5日目
493円 ( 542円 )	5日目
319円 ( 351円 )	5日目
570円 ( 627円 )	5日目
319円 ( 351円 )	5日目
493円 ( 542円 )	5日目
376円 ( 414円 )	5日目
597円 ( 657円 )	5日目
376円 ( 414円 )	5日目
687円 ( 756円 )	5日目
376円 ( 414円 )	5日目
736円 ( 810円 )	5日目
736円 ( 810円 )	5日目
985円 ( 1,084円 )	5日目
736円 ( 810円 )	5日目
985円 ( 1,084円 )	5日目
813円 ( 894円 )	5日目
1,056円 ( 1,162円 )	5日目
736円 ( 810円 )	5日目
985円 ( 1,084円 )	5日目
1,050円 ( 1,155円 )	5日目
1,122円 ( 1,234円 )	5日目
1,056円 ( 1,162円 )	5日目
1,122円 ( 1,234円 )	5日目
1,056円 ( 1,162円 )	5日目
1,616円 ( 1,778円 )	5日目
1,365円 ( 1,502円 )	5日目
2,100円 ( 2,310円 )	5日目
1,549円 ( 1,704円 )	5日目
2,217円 ( 2,439円 )	5日目
1,650円 ( 1,815円 )	5日目
2,217円 ( 2,439円 )	5日目
1,616円 ( 1,778円 )	5日目
2,345円 ( 2,580円 )	5日目
1,666円 ( 1,833円 )	5日目
2,345円 ( 2,580円 )	5日目
1,733円 ( 1,906円 )	5日目
2,595円 ( 2,855円 )	5日目
1,910円 ( 2,101円 )	5日目
2,595円 ( 2,855円 )	5日目
1,909円 ( 2,100円 )	5日目
2,955円 ( 3,251円 )	5日目
1,975円 ( 2,173円 )	5日目
3,149円 ( 3,464円 )	5日目
1,422円 ( 1,564円 )	5日目
2,468円 ( 2,715円 )	5日目
1,422円 ( 1,564円 )	5日目
2,468円 ( 2,715円 )	5日目
1,483円 ( 1,631円 )	5日目
2,595円 ( 2,855円 )	5日目
1,422円 ( 1,564円 )	5日目
2,468円 ( 2,715円 )	5日目

基本情報

基本情報

【特長】
・ガイドレールの抜け止めや位置決めにご使用いただけます。
・ウレタン（ボルト）付のタイプは衝撃音を緩和します。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
