エアチューブブラケット Zタイプ 結束バンド用
- 通常単価(税別)
- 851円～2,493円
- 税込単価
- 936円～2,742円
通常出荷日：5日目
φ4～10のエアチューブに対応した取付ブラケットを標準化。乱雑になりがちなレイアウトを改善し、メンテナ...
詳細を確認未確定：候補が11型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
単位：mm
製品仕様
- ケーブルベア®に合わせた設計で、結束バンドによる固定が可能です。
- 材質：ステンレス SUS304
規格表
| 型番 | 穴数 2×N | W | P1 | B | P2 | H |
|---|---|---|---|---|---|---|
| ATZ3-01S | 2×2 | 25 | 15 | 5.0 | 15 | 9 |
| ATZ3-02S | 30 | 15 | 7.5 | 15 | 15 | |
| ATZ3-03S | 35 | 20 | 7.5 | 20 | 10 | |
| ATZ3-04S | 2×3 | 50 | 15 | 10.0 | 30 | 15 |
| ATZ3-05S | 58 | 20 | 9.0 | 40 | 15 | |
| ATZ3-06S | 2×4 | 70 | 20 | 5.0 | 40 | 15 |
| ATZ3-07S | 75 | 20 | 7.5 | 60 | 15 | |
| ATZ3-08S | 2×5 | 95 | 20 | 7.5 | 60 | 15 |
| ATZ3-09S | 105 | 20 | 12.5 | 70 | 15 | |
| ATZ3-10S | 2×7 | 140 | 20 | 10.0 | 100 | 15 |
| ATZ3-11S | 2×10 | 195 | 20 | 7.5 | 160 | 15 |
※ケーブルベア®は、株式会社椿本チエインの登録商標です。
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
851円 ( 936円 ) | 5日目 |
896円 ( 986円 ) | 5日目 |
974円 ( 1,071円 ) | 5日目 |
1,168円 ( 1,285円 ) | 5日目 |
1,278円 ( 1,406円 ) | 5日目 |
1,419円 ( 1,561円 ) | 5日目 |
1,434円 ( 1,577円 ) | 5日目 |
1,575円 ( 1,733円 ) | 5日目 |
1,673円 ( 1,840円 ) | 5日目 |
1,834円 ( 2,017円 ) | 5日目 |
2,493円 ( 2,742円 ) | 5日目 |

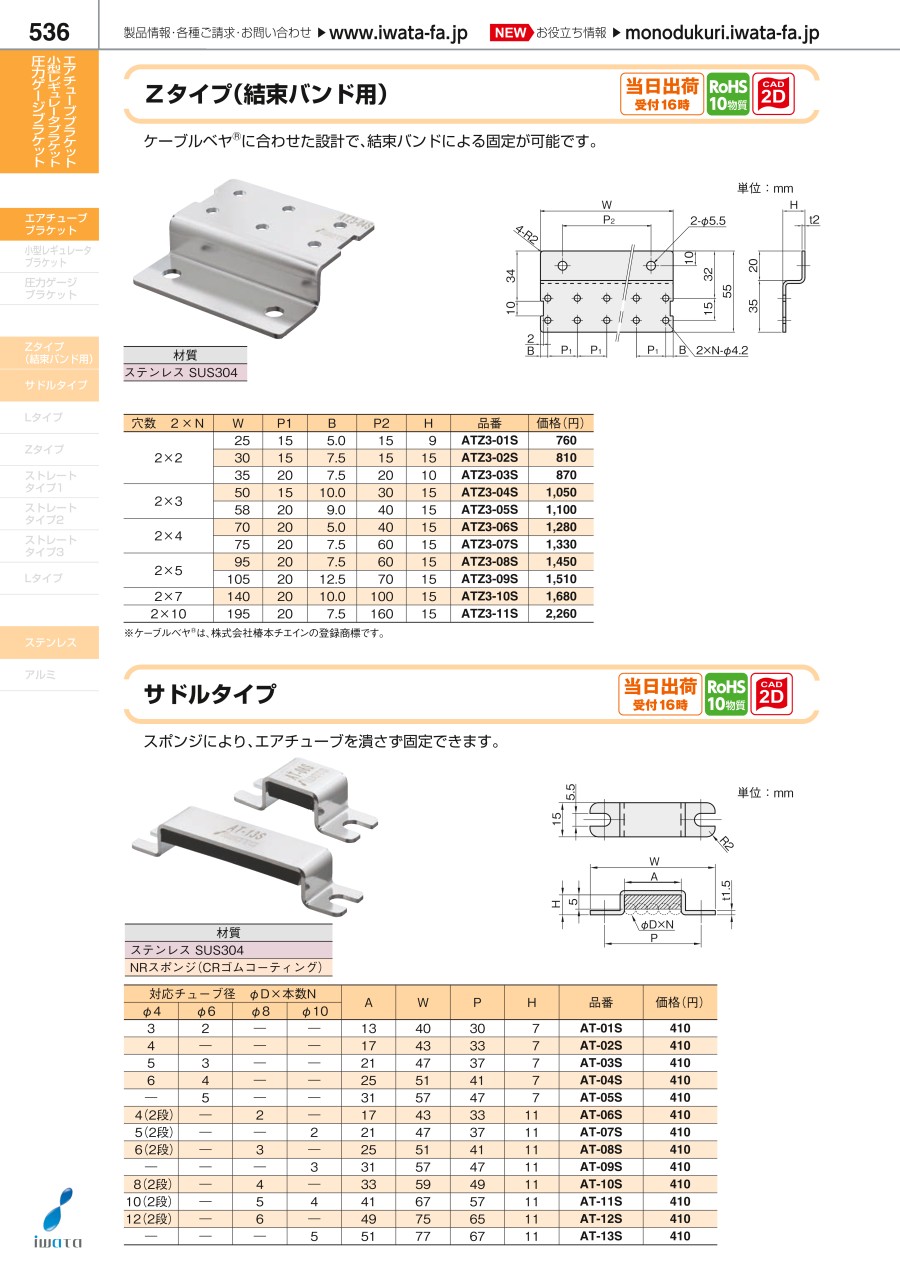

カタログ
