パワーリジッドカップリング テーパ軸タイプ
- 通常単価(税別)
- 7,042円～8,470円
- 税込単価
- 7,746円～9,317円
通常出荷日：7日目
テーパロック構造により信頼性の高い締結を実現した工作機用のリジッドタイプカップリング。【特長】・高いね...
詳細を確認未確定：候補が4型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
テーパロック構造により信頼性の高い締結を実現した工作機用のリジッドタイプカップリング

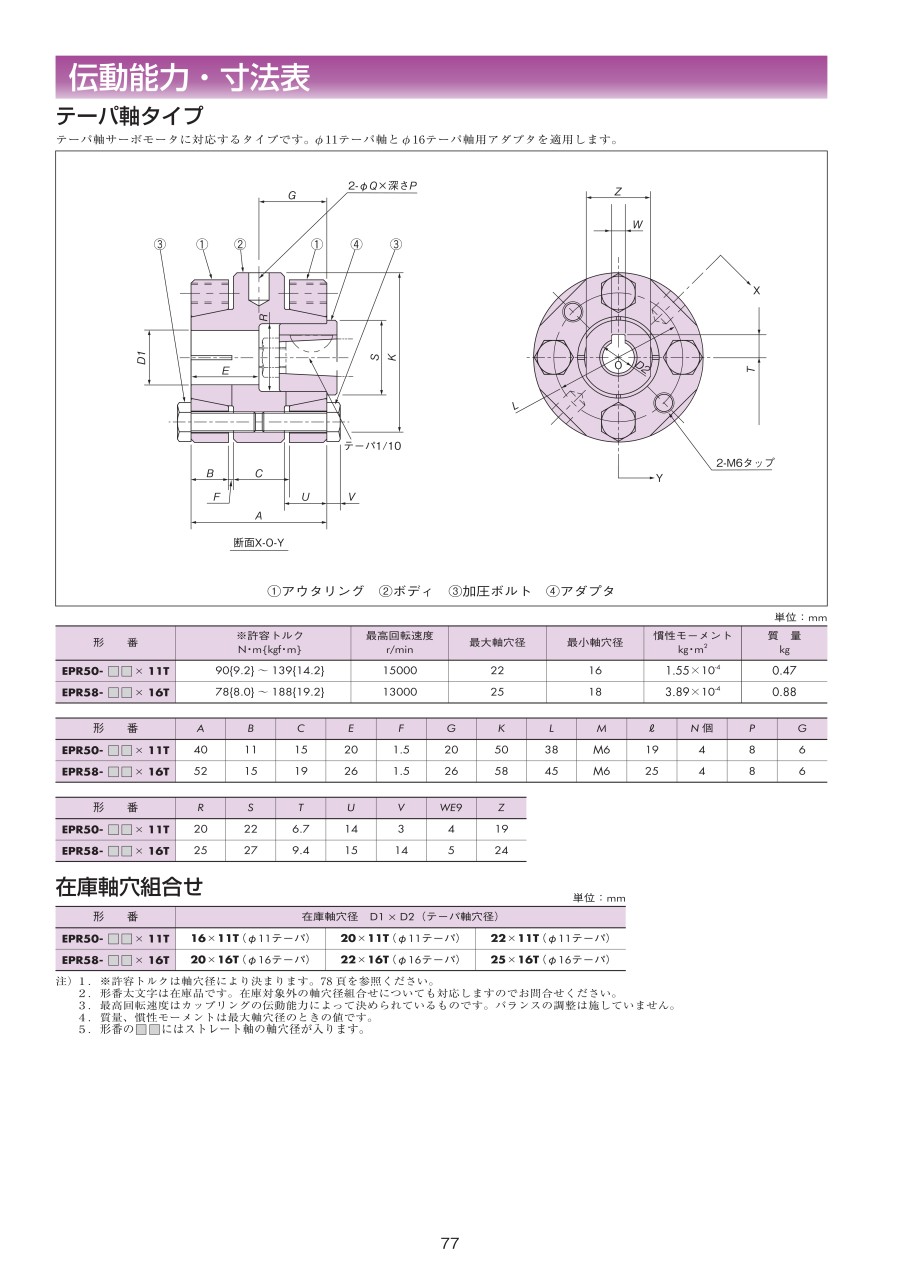

伝動能力・寸法表（テーパ軸タイプ）
単位:mm
| 形番 | ※許容トルク N・m{kgf・m} | 最高回転速度 r/min | 最大軸穴径 | 最小軸穴径 | 慣性モーメント kg・m2 | 質量 kg |
|---|---|---|---|---|---|---|
| EPR50-□□×11T | 90{9.2}～139{14.2} | 15000 | 22 | 16 | 1.55×10-4 | 0.47 |
| EPR58-□□×16T | 78{8.0}～188{19.2} | 13000 | 25 | 18 | 3.89×10-4 | 0.88 |
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
7,042円 ( 7,746円 ) | 7日目 |
7,450円 ( 8,195円 ) | 7日目 |
7,042円 ( 7,746円 ) | 7日目 |
8,470円 ( 9,317円 ) | 7日目 |
詳細情報
基本情報
テーパロック構造により信頼性の高い締結を実現した工作機用のリジッドタイプカップリング。
【特長】
・高いねじり剛性、確実な締結、ノンバックラッシ、コンパクト、安価、取付が容易、在庫品、低慣性モーメント。
【用途】
・工作機。
・サーボモータとの連結。
カタログ
商品担当おすすめ
パワーリジッドカップリング テーパ軸タイプのレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
Q使用の際に注意することはありますか？
A
ミスアライメントはほとんど許容できませんので、正確に芯出しをしてください。
