ジョーフレックスカップリング Lシリーズ アルミハブタイプ 両側下穴品
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 1,623円～9,330円
- 税込単価
- 1,785円～10,263円
汎用モータ直結用に最適な軽加重用フレキシブルカップリング。【特長】・起動停止に...
詳細情報を確認する未確定：候補が3型番あります。
商品情報
製品仕様
インサート / Mタイプ / Sタイプ /Hタイプ
- 穴加工ハブ標準在庫。
- モータ直結用に最適。
- 選べるインサート。
- コンパクト・軽量。
- シンプルな構造。
- すぐれた耐環境性。
- 広い使用温度範囲。
- 大きい許容ミスアライメント。

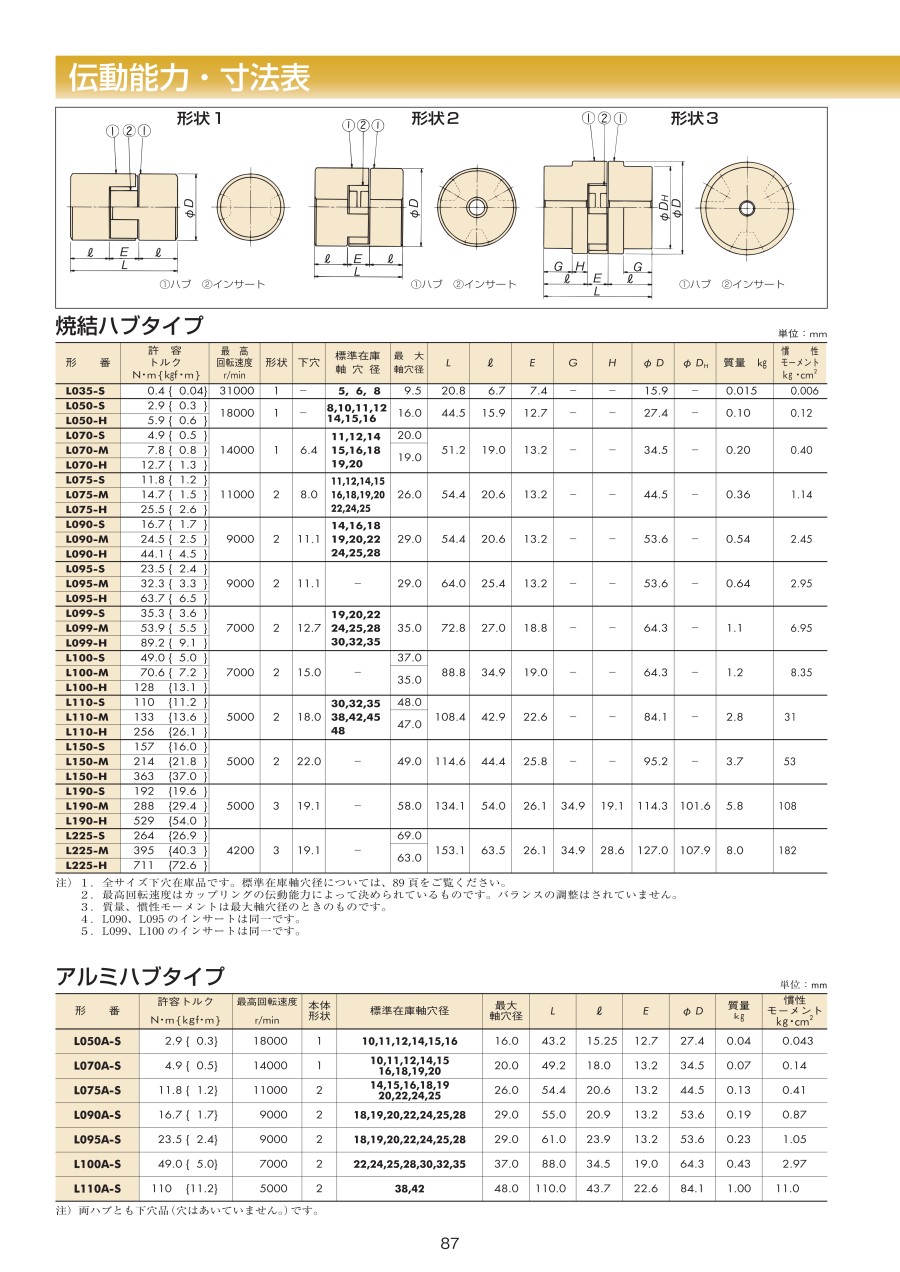

伝動能力・寸法表（アルミハブタイプ）
単位：mm
| 形番 | 許容トルク N・m{kgf・m} | 最高回転速度 r/min | 本体 形状 | 標準在庫軸穴径 | 最大 軸穴径 | L | l | E | D | 質量 kg | 慣性 モーメント kg・cm2 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| L050A-S | 2.9 { 0.3} | 18000 | 1 | 10,11,12,14,15,16 | 16.0 | 43.2 | 15.25 | 12.7 | 27.4 | 0.04 | 0.043 |
| L070A-S | 4.9 { 0.5} | 14000 | 1 | 10,11,12,14,15 16,18,19,20 | 20.0 | 49.2 | 18.0 | 13.2 | 34.5 | 0.07 | 0.14 |
| L075A-S | 11.8 { 1.2} | 11000 | 2 | 14,15,16,18,19 20,22,24,25 | 26.0 | 54.4 | 20.6 | 13.2 | 44.5 | 0.13 | 0.41 |
| L090A-S | 16.7 { 1.7} | 9000 | 2 | 18,19,20,22,24,25,28 | 29.0 | 55.0 | 20.9 | 13.2 | 53.6 | 0.19 | 0.87 |
| L095A-S | 23.5 { 2.4} | 9000 | 2 | 18,19,20,22,24,25,28 | 29.0 | 61.0 | 23.9 | 13.2 | 53.6 | 0.23 | 1.05 |
| L100A-S | 49.0 { 5.0} | 7000 | 2 | 22,24,25,28,30,32,35 | 37.0 | 88.0 | 34.5 | 19.0 | 64.3 | 0.43 | 2.97 |
| L110A-S | 110 {11.2} | 5000 | 2 | 38,42,45,48 | 48.0 | 110.0 | 43.7 | 22.6 | 84.1 | 1.00 | 11.0 |
詳細情報
基本情報
汎用モータ直結用に最適な軽加重用フレキシブルカップリング。
【特長】
・起動停止による振動や衝撃吸収力に優秀。
・ノンバックラッシュでトルク伝達が可能。
・シンプルな構造。
・110kWまで適用できるワイドラインナップ。
・用途に応じ、インサートの材質を選択可能。
【用途】
・ポンプ・汎用モータとの連結。
・小型搬送装置など。
カタログ
商品担当おすすめ
ジョーフレックスカップリング Lシリーズ アルミハブタイプ 両側下穴品のレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
Qそれぞれのインサートの違いは何ですか？
A
【Sタイプ】にニトリルゴムを使用しています。フレキシビリティ、耐衝撃性に優れ、最も汎用的です。
【Mタイプ】ウレタンを使用しています。伝達トルクはSタイプの1.5倍です。耐薬品性にも優れています。
【Hタイプ】ハイトレルを使用しています。伝達トルクはSタイプの2～3倍になります。耐油、耐熱、耐寒、耐薬品性に優れています。
【Mタイプ】ウレタンを使用しています。伝達トルクはSタイプの1.5倍です。耐薬品性にも優れています。
【Hタイプ】ハイトレルを使用しています。伝達トルクはSタイプの2～3倍になります。耐油、耐熱、耐寒、耐薬品性に優れています。
