ツバキＥ＆Ｍ

ジョーフレックスカップリング Lシリーズ焼結ハブタイプインサート単体

Name: ジョーフレックスカップリング Lシリーズ 焼結ハブタイプ インサート単体
Brand: ツバキＥ＆Ｍ
SKU: 221004980501
Rating: 5 (3 reviews)

カタログ |

数量スライド割引
一部当日出荷可能

平均満足度5.0

この商品のレビューをみる（3件）

この商品のFAQをみる（1件）

通常単価(税別): 234円～12,500円

税込単価: 257円～13,750円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ツバキＥ＆Ｍ

ジョーフレックスカップリング Lシリーズ焼結ハブタイプハブ単体

通常価格(税別)： 628円 (税込価格：691円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ツバキＥ＆Ｍ

ジョーフレックスカップリング Lシリーズ焼結ハブタイプ穴加工品

通常価格(税別)： 2,463円 (税込価格：2,709円)

通常出荷日：在庫品1日目

汎用モータ直結用に最適な軽加重用フレキシブルカップリング。【特長】・用途に応じ...

詳細情報を確認する

種類詳細
ジョーフレックスタイプ
種類
メンテナンス品
用途
汎用
許容ミスアラインメント
なし
特性
振動吸収 / 小型
単体
インサート単体

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。

未確定：候補が31型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

モータ直結用に最適

商品外観

穴加工ハブ標準在庫・モータ直結用に最適。
選べるインサート・コンパクト・軽量。
シンプルな構造・すぐれた耐環境性・広い使用温度範囲・大きい許容ミスアライメント。
取扱いが簡単・安価・メッキ仕様。

外形図

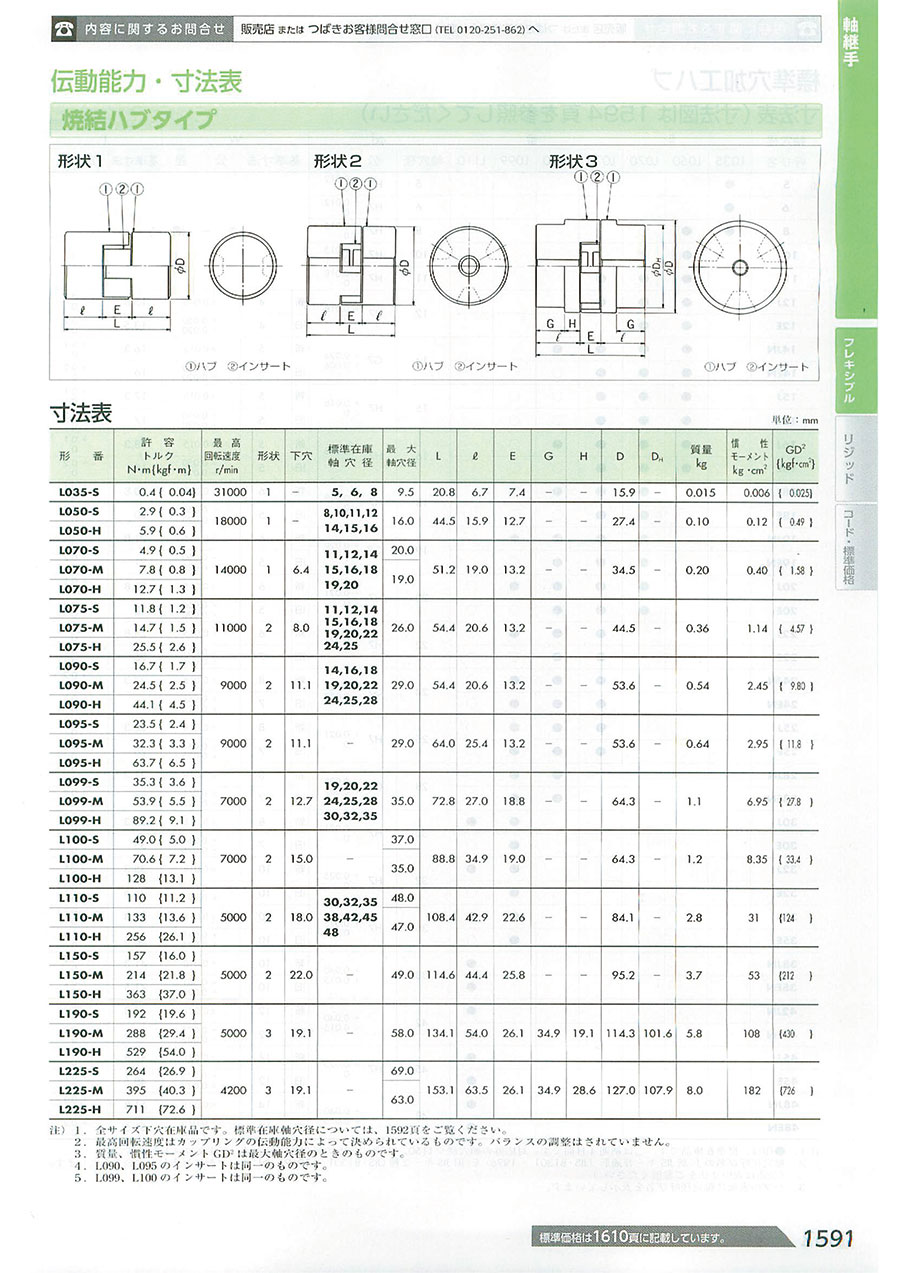

伝動能力・寸法表

形番	許容トルク N・m{kgf・m}	最高回転速度 r/min	形状	下穴	標準在庫軸穴径	最大軸穴径	L	l	E	G	H	D	D_H	質量 kg	慣性モーメント kg・cm²
L035-S	0.4{0.04}	31000	1	−	5,6,8	9.5	20.8	6.7	7.4	−	−	15.9	−	0.015	0.006
L050-S	2.9{0.3}	18000	1	−	8,10,11,12 14,15,16	16.0	44.5	15.9	12.7	−	−	27.4		0.10	0.12
L050-H	5.9{0.6}	18000	1	−	8,10,11,12 14,15,16	16.0	44.5	15.9	12.7	−	−	27.4		0.10	0.12
L070-S	4.9{0.5}	14000	1	6.4	11,12,14 15,16,18 19,20	20.0	51.2	19.0	13.2	−	−	34.5	−	0.20	0.40
L070-M	7.8{0.8}					19.0
L070-H	12.7{1.3}					19.0
L075-S	11.8{1.2}	11000	2	8.0	11,12,14,15 16,18,19,20 22,24,25	26.0	54.4	20.6	13.2	−	−	44.5	−	0.36	1.14
L075-M	14.7{1.5}
L075-H	25.5{2.6}
L090-S	16.7{1.7}	9000	2	11.1	14,16,18 19,20,22 24,25,28	29.0	54.4	20.6	13.2	−	−	53.6	−	0.54	2.45
L090-M	24.5{2.5}
L090-H	44.1{4.5}
L095-S	23.5{2.4}	9000	2	11.1	−	29.0	64.0	25.4	13.2	−	−	53.6	−	0.64	2.95
L095-M	32.3{3.3}
L095-H	63.7{6.5}
L099-S	35.3{3.6}	7000	2	12.7	19,20,22 24,25,28 30,32,35	35.0	72.8	27.0	18.8	−	−	64.3	−	1.1	6.95
L099-M	53.9{5.5}
L099-H	89.2{9.1}
L100-S	49.0{5.0}	7000	2	15.0	−	37.0	88.8	34.9	19.0	−	−	64.3	−	1.2	8.35
L100-M	70.6{7.2}					35.0
L100-H	128{13.1}					35.0
L110-S	110{11.2}	5000	2	18.0	30,32,35 38,42,45 48	48.0	108.4	42.9	22.6	−	−	84.1	−	2.8	31
L110-M	133{13.6}					47.0
L110-H	256{26.1}					47.0
L150-S	157{16.0}	5000	2	22.0	−	49.0	114.6	44.4	25.8	−	−	95.2	−	3.7	53
L150-M	214{21.8}
L150-H	363{37.0}
L190-S	192{19.6}	5000	3	19.1	−	58.0	134.1	54.0	26.1	34.9	19.1	114.3	101.6	5.8	108
L190-M	288{29.4}
L190-H	529{54.0}
L225-S	264{26.9}	4200	3	19.1	−	69.0	153.1	63.5	26.1	34.9	28.6	127.0	107.9	8.0	182
L225-M	395{40.3}					63.0
L225-H	711{72.6}					63.0

軸穴径呼び名	形番							Φd		W			T
軸穴径呼び名	L035	L050	L070	L075	L090	L099	L110	軸穴径	公差	基準寸法		公差	基準寸法	公差
5	●							5	H7 + 0.012 0	キー溝なし
6	●	〇						6	H7 + 0.012 0
8	●	●	〇					8	H7 + 0.015 0
10		●	〇					10	H7 + 0.015 0
11		●	●	●				11	H7 + 0.018 0
12J		●	●	●				12	H7 + 0.018 0	新	4	±0.015	13.8	+0.1 0
12E		●	●	〇				12	H7 + 0.018 0	旧	4	+0.050 +0.020	13.5	+0.2 0
14JN		●	●	●	●			14	G7 + 0.024 0.006	新	5	±0.015	16.3	+0.1 0
14EN		●	●	●	〇			14	G7 + 0.024 0.006	旧	5	+0.050 +0.020	16	+0.2 0
15J		●	●	●	〇	〇		15	H7 + 0.018 0	新	5	±0.015	17.3	+0.1 0
15E		●	●	●	〇	〇		15	H7 + 0.018 0	旧	5	+0.050 +0.020	17	+0.2 0
16J		●	●	●	●	〇		16	H7 + 0.018 0	新	5	±0.015	18.3	+0.1 0
16E			●	●	〇	〇		16	H7 + 0.018 0	旧	5	+0.050 +0.020	18	+0.2 0
18J			●	●	●	〇		18	H7 + 0.018 0	新	6	±0.015	20.8	+0.1 0
18E			●	●	〇	〇		18	H7 + 0.018 0	旧	5	+0.050 +0.020	20	+0.2 0
19JN			●	●	●	●		19	G7 + 0.028 0.007	新	6	±0.015	21.8	+0.1 0
19EN			●	●	●	〇		19	G7 + 0.028 0.007	旧	5	+0.050 +0.020	21	+0.2 0
20J			●	●	●	●	〇	20	H7 + 0.021 0	新	6	±0.015	22.8	+0.1 0
20E			●	●	●	〇	〇	20	H7 + 0.021 0	旧	5	+0.050 +0.020	22	+0.2 0
22J				●	●	●	〇	22	H7 + 0.021 0	新	6	±0.015	24.8	+0.1 0
22E				●	●	〇	〇	22	H7 + 0.021 0	旧	7	+0.061 +0.025	25	+0.2 0
24JN				●	●	●	〇	24	G7 + 0.028 0.007	新	8	±0.018	27.3	+0.2 0
24EN				●	●	●	〇	24	G7 + 0.028 0.007	旧	7	+0.061 +0.025	27	+0.2 0
25J				●	●	●	〇	25	H7 + 0.021 0	新	8	±0.018	28.3	+0.2 0
25E				●	●	●	〇	25	H7 + 0.021 0	旧	7	+0.061 +0.025	28	+0.2 0
28JN					●	●	〇	28	G7 + 0.028 0.007	新	8	±0.018	31.3	+0.2 0
28EN					●	●	〇	28	G7 + 0.028 0.007	旧	7	+0.061 +0.025	31	+0.2 0
30J						●	●	30	H7 + 0.021 0	新	8	±0.018	33.3	+0.2 0
30E						●	〇	30	H7 + 0.021 0	旧	7	+0.061 +0.025	33	+0.2 0
32J						●	●	32	H7 + 0.025 0	新	10	±0.018	35.3	+0.2 0
32E						●	〇	32	H7 + 0.025 0	旧	10	+0.061 +0.025	35.5	+0.2 0
35J						●	●	35	H7 + 0.025 0	新	10	±0.018	38.3	+0.2 0
35E						●	○	35	H7 + 0.025 0	旧	10	+0.061 +0.025	38.5	+0.2 0
38JN							●	38	+ 0.040 0.015	新	10	±0.018	41.3	+0.2 0
38EN							●	38	+ 0.040 0.015	旧	10	+0.061 +0.025	41.5	+0.2 0
42JN							●	42	+ 0.040 0.015	新	12	±0.021	45.3	+0.2 0
42EN							●	42	+ 0.040 0.015	旧	12	+0.075 +0.032	45.5	+0.2 0
45J							●	45	H7 + 0.025 0	新	14	±0.021	48.8	+0.2 0
45E							●	45	H7 + 0.025 0	旧	12	+0.075 +0.032	48.5	+0.2 0
48JN							●	48	+ 0.040 0.015	新	14	±0.021	51.8	+0.2 0
48EN							●	48	+ 0.040 0.015	旧	12	+0.075 +0.032	51.5	+0.2 0

型番リスト

表示件数

型番

緩衝部材質

使用温度範囲

(℃)

インサート形状

寸法 X

(mm)

寸法 Y

(mm)

寸法 Z

(mm)

サイズ

RoHS?

最小発注数量

ニトリル	-40～100	A	7.14	-	-	035	10	1個
ハイトレル	-50～120	B	12.2	-	7.94	050	10	1個
ニトリル	-40～100	A	12.2	-	-	050	10	1個
ハイトレル	-50～120	B	12.7	-	12.7	070	10	1個
ウレタン	-34～70	B	12.7	-	12.7	070	10	1個
ニトリル	-40～100	A	12.7	-	-	070	10	1個
ハイトレル	-50～120	B	12.7	-	19.05	075	10	1個
ウレタン	-34～70	B	12.7	-	19.05	075	10	1個
ニトリル	-40～100	C	12.7	2.35	19.05	075	10	1個
ハイトレル	-50～120	B	12.7	-	22.23	090	10	1個
ウレタン	-34～70	B	12.7	-	22.23	090	10	1個
ニトリル	-40～100	C	12.7	7.11	22.23	090	10	1個
ハイトレル	-50～120	B	12.7	-	22.23	095	10	1個
ニトリル	-40～100	C	12.7	7.11	22.23	095	10	1個
ハイトレル	-50～120	B	18.29	-	26.19	099	10	1個
ウレタン	-34～70	B	18.29	-	26.19	099	10	1個
ニトリル	-40～100	D	18.29	7.62	26.19	099	10	1個
ハイトレル	-50～120	B	18.29	-	26.19	100	10	1個
ニトリル	-40～100	D	18.29	7.62	26.19	100	10	1個
ハイトレル	-50～120	B	21.95	-	30.16	110	10	1個
ウレタン	-34～70	B	21.95	-	30.16	110	10	1個
ニトリル	-40～100	D	21.95	7.8	30.16	110	10	1個
ハイトレル	-50～120	D	25.14	8.51	31.75	150	10	1個
ウレタン	-34～70	D	25.14	8.51	31.75	150	10	1個
ニトリル	-40～100	D	25.14	9.46	31.75	150	10	1個
ハイトレル	-50～120	D	25.14	8.51	34.93	190	10	1個
ウレタン	-34～70	D	25.14	8.51	34.93	190	10	1個
ニトリル	-40～100	D	25.14	9.46	34.93	190	10	1個
ハイトレル	-50～120	D	25.14	8.51	44.45	225	10	1個
ウレタン	-34～70	D	25.14	8.51	44.45	225	10	1個
ニトリル	-40～100	C	25.14	11.05	44.45	225	10	1個

通常単価(税別) (税込単価)	通常出荷日

234円 ( 257円 )	在庫品1日目当日出荷可能
1,089円 ( 1,198円 )	在庫品1日目当日出荷可能
261円 ( 287円 )	在庫品1日目当日出荷可能
1,195円 ( 1,315円 )	在庫品1日目当日出荷可能
942円 ( 1,036円 )	在庫品1日目当日出荷可能
330円 ( 363円 )	在庫品1日目当日出荷可能
1,550円 ( 1,705円 )	在庫品1日目当日出荷可能
1,068円 ( 1,175円 )	在庫品1日目当日出荷可能
324円 ( 356円 )	在庫品1日目当日出荷可能
1,809円 ( 1,990円 )	在庫品1日目当日出荷可能
1,250円 ( 1,375円 )	在庫品1日目当日出荷可能
348円 ( 383円 )	在庫品1日目当日出荷可能
1,809円 ( 1,990円 )	4日目
294円 ( 323円 )	3日目
3,796円 ( 4,176円 )	在庫品1日目当日出荷可能
2,481円 ( 2,729円 )	在庫品1日目当日出荷可能
819円 ( 901円 )	在庫品1日目当日出荷可能
3,430円 ( 3,773円 )	4日目
691円 ( 760円 )	4日目
6,262円 ( 6,888円 )	在庫品1日目当日出荷可能
4,488円 ( 4,937円 )	在庫品1日目当日出荷可能
1,054円 ( 1,159円 )	在庫品1日目当日出荷可能
8,692円 ( 9,561円 )	在庫品1日目当日出荷可能
5,211円 ( 5,732円 )	5日目
2,273円 ( 2,500円 )	5日目
10,618円 ( 11,680円 )	在庫品1日目当日出荷可能
8,905円 ( 9,796円 )	在庫品1日目当日出荷可能
2,983円 ( 3,281円 )	5日目
12,500円 ( 13,750円 )	5日目
9,711円 ( 10,682円 )	5日目
4,207円 ( 4,628円 )	5日目

詳細情報

基本情報

基本情報

汎用モータ直結用に最適な軽加重用フレキシブルカップリング。
【特長】
・用途に応じ、インサートの材質を選択可能。
・起動停止による振動や衝撃吸収力に優れている。
・ノンバックラッシュでトルク伝達が可能。
・シンプルな構造。耐衝撃性に優れ、最も汎用的に使用可能。
・110kWまで適用できるワイドラインナップ。
・耐油性、耐薬品性、耐寒性、耐熱性に優れる。
【用途】
・ポンプ・汎用モータとの連結・小型搬送装置などに最適。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ミスミ
クッション形カップリングセットスクリュータイプ/クランピング
ミスミ製類似品カップリング<br>ジョー型　ノーバックラッシュクランプ　高トルク対応<br>中間の緩衝材の硬度を2種より選べます。
鍋屋バイテック
MJB フレキシブルカップリングジョータイプ（ブッシング）
NBKバイテック製類似カップリング<br>ジョー型　ノーバックラッシュ　クランプ締結タイプ。<br>中間の緩衝材の硬度を2種より選べます。
澤村電気工業
DCモータ SS60E6シリーズ
汎用性のあるブラシレスDCモータです。各種電圧に対応しています。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ジョーフレックスカップリング Lシリーズ焼結ハブタイプインサート単体のレビュー

5平均満足度：5.03件のレビュー

星5
100%
星4
0%
星3
0%
星2
0%
星1
0%

整備

満足度：5.02022/05/06

取り外した際に紛失してしまい1個から入手できるので大変助かりました。

0人が参考にしています。

モータ駆動軸とアクチュエータの連結

満足度：5.02022/04/07

ゴム製なのに精度が高いので、カップリングとして安心です。少々の軸ねじれにも対応してくれます。

0人が参考にしています。

機械の修理

満足度：5.02021/08/24

機械に取り付いているカップリングの部品ですが、粉砕しサイズも材質も分からない状態でした。色々調べた結果、当サイトに使用...もっと読む

0人が参考にしています。

3件全て見る

よくあるご質問（FAQ）

Qそれぞれのインサートの違いは何ですか？

【Sタイプ】にニトリルゴムを使用しています。フレキシビリティ、耐衝撃性に優れ、最も汎用的です。
【Mタイプ】ウレタンを使用しています。伝達トルクはSタイプの1.5倍です。耐薬品性にも優れています。
【Hタイプ】ハイトレルを使用しています。伝達トルクはSタイプの2～3倍になります。耐油、耐熱、耐寒、耐薬品性に優れています。
