ツバキＥ＆Ｍ

ナイロンチェーンカップリング標準タイプ

Name: ナイロンチェーンカップリング 標準タイプ
Brand: ツバキＥ＆Ｍ
SKU: 221004980444
Rating: 5 (3 reviews)

カタログ |

平均満足度5.0

この商品のレビューをみる（3件）

この商品のFAQをみる（1件）

通常単価(税別): 4,228円～15,831円

税込単価: 4,651円～17,414円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ツバキＥ＆Ｍ

ナイロンチェーンカップリング取替用チェーン

通常価格(税別)： 418円 (税込価格：460円)

通常出荷日：6 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ツバキＥ＆Ｍ

ローラチェーンカップリング

3.7

通常価格(税別)： 435円 (税込価格：479円)

通常出荷日：在庫品1日目

【特長】・短い軸間距離で据付可能！・2個のスプロケットをナイロンチェーンで連結...

詳細情報を確認する

種類
本体のみ
特徴
振動吸収 / 軸穴未加工品
本体材質
炭素鋼
使用温度範囲 (℃)
-5::60

未確定：候補が28型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品仕様

RS35～60に相当する、28品種より選択可能。

伝動能力表（標準タイプ）

形番	最大軸穴径 mm	100rpm 以下の許容伝達トルク N・m	単位	毎分回転速度 r/min
形番	最大軸穴径 mm	100rpm 以下の許容伝達トルク N・m	単位	100	200	300	400	500	600	700	800	900	1,200	1,500	1,800	2,000	2,500	3,000	3,600	4,000	5,000
CN310	12	6.86	kW	0.07	0.14	0.22	0.29	0.36	0.40	0.44	0.47	0.51	0.61	0.70	0.79	0.85	0.98	1.1	1.2	1.3	1.6
CN310	12	6.86	N・m	6.86	6.86	6.86	6.86	6.86	6.35	5.97	5.67	5.40	4.87	4.45	4.18	4.04	3.73	3.50	3.31	3.19	3.00
CN311	14	8.82	kW	0.09	0.18	0.28	0.37	0.46	0.51	0.56	0.61	0.65	0.79	0.9	1.0	1.1	1.3	1.4	1.6	1.7	2.0
CN311	14	8.82	N・m	8.82	8.82	8.82	8.82	8.82	8.17	7.67	7.29	6.94	6.26	5.73	5.38	5.19	4.79	4.50	4.26	4.10	3.85
CN312	16.5	10.8	kW	0.11	0.23	0.34	0.45	0.56	0.63	0.69	0.75	0.80	0.96	1.1	1.2	1.3	1.5	1.7	2.0	2.1	2.5
CN312	16.5	10.8	N・m	10.8	10.8	10.8	10.8	10.8	10.0	9.4	8.9	8.5	7.6	7.0	6.6	6.3	5.9	5.5	5.2	5.0	4.7
CN313	18	12.7	kW	0.13	0.27	0.4	0.53	0.67	0.74	0.81	0.88	0.95	1.1	1.3	1.5	1.6	1.8	2.0	2.3	2.5	2.9
CN313	18	12.7	N・m	12.7	12.7	12.7	12.7	12.7	11.8	11.1	10.5	10.0	9.0	8.3	7.8	7.5	6.9	6.5	6.2	5.9	5.6
CN314	16.5	14.7	kW	0.15	0.31	0.46	0.62	0.77	0.86	0.94	1.0	1.1	1.3	1.5	1.7	1.8	2.1	2.4	2.7	2.9	3.4
CN314	16.5	14.7	N・m	14.7	14.7	14.7	14.7	14.7	13.6	12.8	12.1	11.6	10.4	9.5	9.0	8.6	8.0	7.5	7.1	6.8	6.4
CN315	19	16.7	kW	0.17	0.35	0.52	0.70	0.87	0.97	1.1	1.2	1.2	1.5	1.7	1.9	2.1	2.4	2.7	3.0	3.2	3.8
CN315	19	16.7	N・m	16.7	16.7	16.7	16.7	16.7	15.4	14.5	13.8	13.1	11.8	10.8	10.2	9.8	9.1	8.5	8.0	7.7	7.3

※上記以外の型番についてはカタログをご参照ください。

構造・材質（標準タイプ）

タイプ	チェーンサイズ	本体スプロケット		ナイロンチェーン
タイプ	チェーンサイズ	材質	歯形	材質	継手ピン材質	色
標準タイプ	#35、40、60	炭素鋼	S歯形	ポリアセタール	炭素鋼	ホワイト

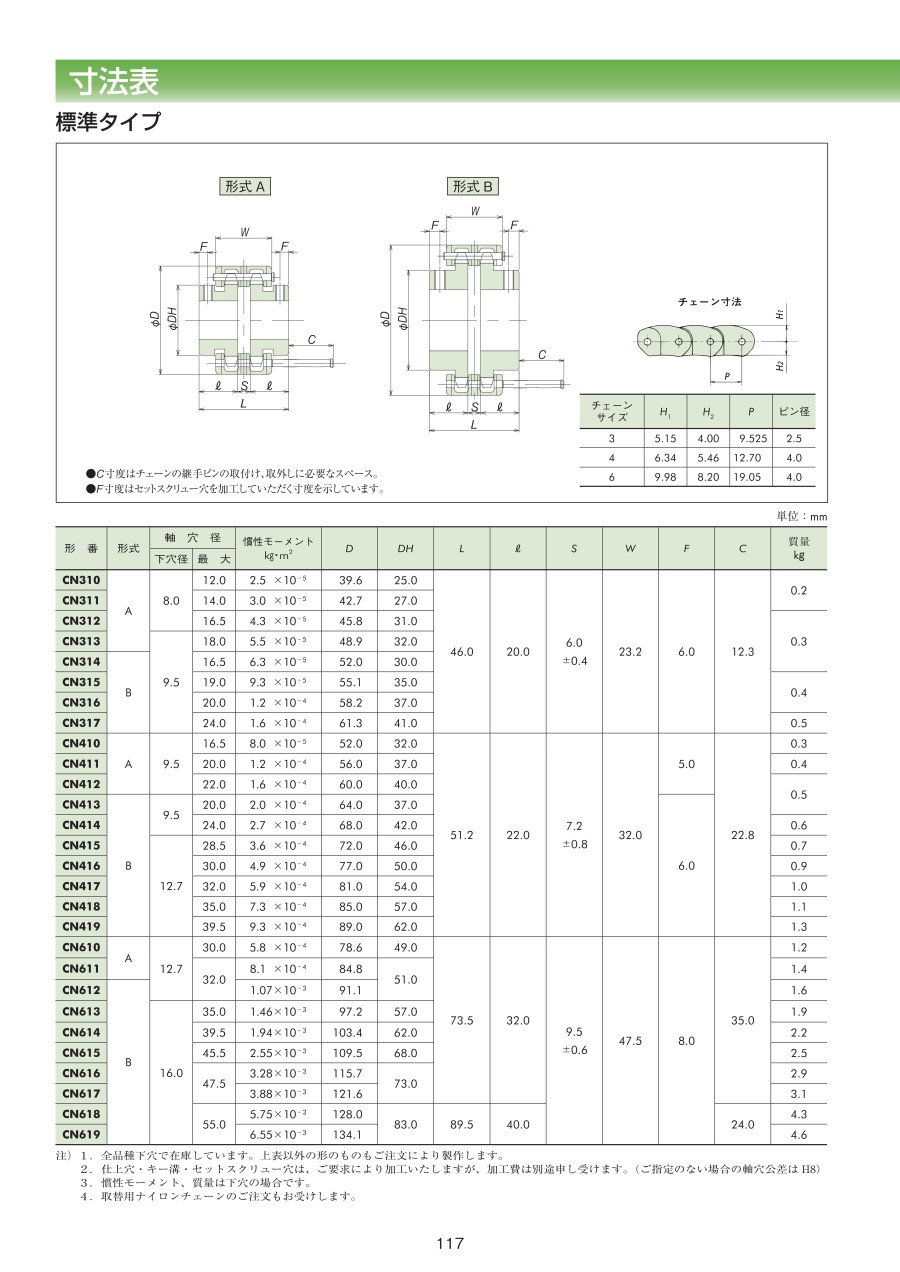

型番リスト

表示件数

型番

許容トルク範囲

(N・m)

外径

(φ)

全長

(mm)

最高回転速度範囲

(r/min)

許容トルク

(N・m)

最高回転速度

(r/min)

慣性モーメント

(kg・m2)

RoHS?

最小発注数量

5.01～10.00	39.6	46.0	4001～10000	6.86	5000	2.5X10-5	10	1個
5.01～10.00	42.7	46.0	4001～10000	8.82	5000	3.0X10-5	10	1個
10.01～20.00	45.8	46.0	4001～10000	10.8	5000	4.3X10-5	10	1個
10.01～20.00	48.9	46.0	4001～10000	12.7	5000	5.5X10-5	10	1個
10.01～20.00	52.0	46.0	4001～10000	14.7	5000	6.3X10-5	10	1個
10.01～20.00	55.1	46.0	4001～10000	16.7	5000	9.3X10-5	10	1個
10.01～20.00	58.2	46.0	4001～10000	18.6	5000	1.2X10-4	10	1個
20.01～50.00	61.3	46.0	4001～10000	21.6	5000	1.6X10-4	10	1個
20.01～50.00	51.8	51.2	4001～10000	35.4	5000	8.0X10-5	10	1個
20.01～50.00	55.9	51.2	4001～10000	30.6	5000	1.2X10-4	10	1個
20.01～50.00	60.1	51.2	4001～10000	36.4	5000	1.6X10-4	10	1個
20.01～50.00	64.2	51.2	4001～10000	42.6	5000	2.0X10-4	10	1個
20.01～50.00	68.3	51.2	4001～10000	49.3	5000	2.7X10-4	10	1個
50.01～100.00	72.4	51.2	4001～10000	56.6	5000	3.6X10-4	10	1個
50.01～100.00	76.5	51.2	2001～4000	64.3	4000	4.9X10-4	10	1個
50.01～100.00	80.6	51.2	2001～4000	72.5	4000	5.9X10-4	10	1個
50.01～100.00	84.7	51.2	2001～4000	81.3	4000	7.3X10-4	10	1個
50.01～100.00	88.8	51.2	2001～4000	90.5	3600	9.3X10-4	10	1個
100～500未満	78.6	73.5	2001～4000	102	4000	5.8X10-4	10	1個
100～500未満	84.8	73.5	2001～4000	116	3600	8.1X10-4	10	1個
100～500未満	91.1	73.5	2001～4000	132	3600	1.07X10-3	10	1個
100～500未満	97.2	73.5	2001～4000	149	3600	1.46X10-3	10	1個
100～500未満	103.4	73.5	2001～4000	166	3000	1.94X10-3	10	1個
100～500未満	109.5	73.5	2001～4000	181	3000	2.55X10-3	10	1個
100～500未満	115.7	73.5	2001～4000	201	3000	3.28X10-3	10	1個
100～500未満	121.6	73.5	2001～4000	218	2500	3.88X10-3	10	1個
100～500未満	128	89.5	2001～4000	236	2500	5.75X10-3	10	1個
100～500未満	134.1	89.5	2001～4000	255	2500	6.55X10-3	10	1個

通常単価(税別) (税込単価)	通常出荷日

4,228円 ( 4,651円 )	6日目
4,832円 ( 5,315円 )	6日目
5,236円 ( 5,760円 )	6日目
5,702円 ( 6,272円 )	6日目
5,702円 ( 6,272円 )	6日目
6,302円 ( 6,932円 )	6日目
6,442円 ( 7,086円 )	6日目
6,542円 ( 7,196円 )	6日目
6,560円 ( 7,216円 )	6日目
6,723円 ( 7,395円 )	6日目
6,851円 ( 7,536円 )	6日目
7,064円 ( 7,770円 )	6日目
7,465円 ( 8,212円 )	6日目
7,697円 ( 8,467円 )	6日目
8,095円 ( 8,905円 )	6日目
8,470円 ( 9,317円 )	6日目
9,960円 ( 10,956円 )	6日目
9,532円 ( 10,485円 )	6日目
9,220円 ( 10,142円 )	6日目
9,694円 ( 10,663円 )	6日目
10,422円 ( 11,464円 )	6日目
11,575円 ( 12,733円 )	6日目
12,260円 ( 13,486円 )	6日目
12,272円 ( 13,499円 )	6日目
13,699円 ( 15,069円 )	6日目
15,308円 ( 16,839円 )	6日目
15,831円 ( 17,414円 )	6日目
15,806円 ( 17,387円 )	6日目

詳細情報

基本情報

基本情報

【特長】
・短い軸間距離で据付可能！
・2個のスプロケットをナイロンチェーンで連結しただけの構造ですので、両軸間の距離が短い場合も取り付けられます。
・ナイロンチェーンカップリングで連結することで装置全体のコンパクト化も可能です。
・スプロケットの外周にナイロンチェーンを巻き掛け、継手ピンをさし込むだけでカップリングが組み付けられます。
・カップリングの取外し、またはナイロンチェーンの補修交換の際も継手ピンを抜き、巻いてあるナイロンチェーンを外すだけなので作業工数が少なくて済みます。
・装置メンテナンスの際にカップリングで連結している駆動機、被動機の両方を動かすことなく縁を切ることができます。
・従来のナイロンチェーンカップリングよりバックラッシを小さくすることで、スプロケットとの接触面圧を低減させ長寿命になりました。
・樹脂製チェーンを介してトルク伝達を行うため、サーボモータ駆動における発振現象の低減効果も期待できます。
・スプロケットの歯数を増やすことでカップリングの伝達トルクを上げることができますので、装置の軸間距離等を変えることなくカップリングのサイズアップが可能です。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ミスミ
コロコンローラ　ローラ幅25・50ｍｍタイプ
コロコンローラはローラーコンベアに比べて軽量、省スペースでの設置が可能です。
ミスミ
高耐食・高強度小径玉軸受（プラストロベアリング）
ステンレスより高耐食が求められる食品、薬品装置向け！
ミスミ
玉軸受ユニット鋳物製ピロータイプ（テーパ穴タイプ）
テーパ穴で軸を受ける事ができ、衝撃荷重がある環境に最適！

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ナイロンチェーンカップリング標準タイプのレビュー

5平均満足度：5.03件のレビュー

星5
100%
星4
0%
星3
0%
星2
0%
星1
0%

生産設備装置の交換品として使用しています

満足度：5.02022/07/06

生産設備装置の交換品として使用しています。メーカーから納品時に装置の部品のリストをもらっていたので、現物の寸法などを測定...もっと読む

0人が参考にしています。

サーボモーターの駆動

満足度：5.02022/04/29

使用歴2年以上。サーボモーターの駆動に使いました。締結もしっかりできて不具合はゼロです。

0人が参考にしています。

台形ネジの連結

満足度：5.02016/07/29

金属チェーンよりも着脱が容易で、清潔に扱えます。ピンを抜くのも簡単なので調整などで着脱の多い箇所で便利だと思います。

0人が参考にしています。

3件全て見る

よくあるご質問（FAQ）

Qナイロンチェーンの取り扱い注意点はありますか？

標準タイプおよび E タイプのチェーン（ポリアセタール樹脂）は低温雰囲気で継手ピンの取付け・取外しを行うと破損する場合があります。継手ピンの取付け・取外しは、必ず周囲温度が 10℃以上の雰囲気、もしくはドライヤーなどで継手部を部分的に温めてから行ってください。H タイプのチェーン（ハイトレル® 樹脂）はそのような恐れはありませんので、- 20℃以上の周囲温度雰囲気で取付け、取外しを行ってください。また、E・H タイプとも一度取り外した継手ピンは再使用せず、必ず新しい継手ピンを使用ください。

この商品を見た人は、こんな商品も見ています

	今見ている商品ナイロンチェーンカップリング標準タイプ	ナイロンチェーンカップリング Hタイプ	ローラチェーンカップリングステンレスシリーズ	ローラチェーンカップリングケースステンレスシリーズ	エンプラチェーンカップリング用チェーンのみ	チエーンカップリングケース
メーカー	ツバキＥ＆Ｍ	ツバキＥ＆Ｍ	椿本チエイン	椿本チエイン	片山チエン	片山チエン
通常価格	4,228円-	10,305円	26,114円 -	4,634円 -	2,997円	1,174円 -
通常出荷日	6日目	9日目	18日目〜	18日目	在庫品1日目	在庫品1日目〜
種類	本体のみ	本体のみ	本体のみ	ケースのみ	本体のみ	セット品
特徴	振動吸収 / 軸穴未加工品	振動吸収 / 軸穴未加工品	-	-	-	-
本体材質	炭素鋼	超超ジュラルミン	ステンレス	-	ポリアセタール樹脂	アルミニウム
使用温度範囲(℃)	-5::60	-20::110	-20::200	-10::80	-	-
