許容トルク範囲(N・m)
~mm外径(φ)
~mm- 76.5
許容トルク(N・m)
~mm- 32.2
最高回転速度(r/min)
~mm- 4000
タイプ
~mm出荷日
- すべて
- 9日以内
ナイロンチェーンカップリング Hタイプ
- 通常単価(税別)
- 10,305円
- 税込単価
- 11,336円
短い軸間距離で据付可能。巻き掛けなので着脱容易。Hタイプチェーン材質に、エラス...
詳細情報を確認する- 種類
- 本体のみ
- 全長 (mm)
- 51.2
- 最高回転速度範囲 (r/min)
- 4001～10000
- 本体材質
- 超超ジュラルミン
- 使用温度範囲 (℃)
- -20::110
CNH416の仕様・寸法情報
種類
本体のみ
許容トルク範囲(N・m)
20.01～50.00
外径(φ)
76.5
全長(mm)
51.2
最高回転速度範囲(r/min)
4001～10000
特徴
振動吸収 / 軸穴未加工品
本体材質
[アルミニウム] 超超ジュラルミン
許容トルク(N・m)
32.2
最高回転速度(r/min)
4000
使用温度範囲(℃)
-20～110
商品情報

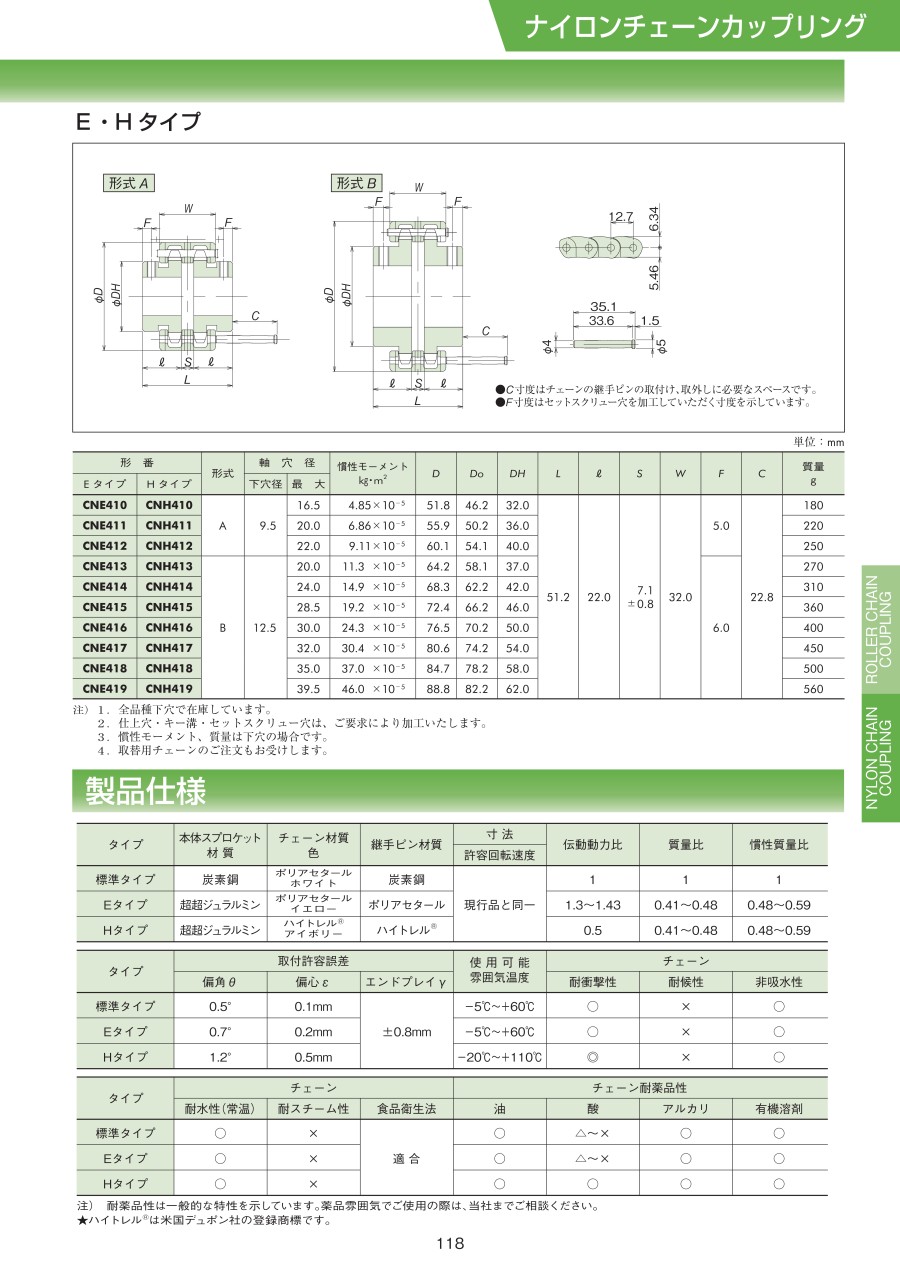

外形図
・C寸度はチェーンの継手ピンの取付け、取外しに必要なスペースです。
・F寸度はセットスクリュー穴を加工していただく寸度を示しています。
製品仕様
| 本体スプロケット材質 | 超超ジュラルミン | |
|---|---|---|
| チェーン材質色 | ハイトレル®アイボリー | |
| 継手ピン材質 | ハイトレル® | |
| 伝動動力比 | 0.5 | |
| 質量比 | 0.41～0.48 | |
| 慣性質量比 | 0.48～0.59 | |
| 取付許容誤差 | 偏角θ | 1.2° |
| 偏心ε | 0.5mm | |
| エンドプレイγ | ±0.8mm | |
| 使用可能雰囲気温度 | -20℃～+110℃ | |
| チェーン | 耐衝撃性 | ◎ |
| 耐候性 | × | |
| 非吸水性 | ○ | |
| 耐水性（常温） | ○ | |
| 耐スチーム性 | × | |
| 食品衛生法 | 適合 | |
| チェーン耐薬品性 | 油 | ○ |
| 酸 | ○ | |
| アルカリ | ○ | |
| 有機溶剤 | ○ | |
注）耐薬品性は一般的な特性を示しています。
※ハイトレル®は米国デュポン社の登録商標です。
規格表
詳細情報
基本情報
短い軸間距離で据付可能。
巻き掛けなので着脱容易。
Hタイプチェーン材質に、エラストマータイプの「ハイトレル」を採用し-20℃～+100℃までの温度雰囲気で使用でき、耐薬品性にも優れています。
取付時の誤差が、ハイトレル製チェーンの採用により標準タイプの5倍が許容できます。
カタログ
類似品類似品をすべて見る
この商品に近い類似品がありませんでした。商品担当おすすめ
ナイロンチェーンカップリング Hタイプの型番CNH416のページです。
型番CNH416に関する仕様情報を記載しております。
