ＩＢＳ

リリーフバルブ（逃し弁）RM2シリーズ 外部クラッキング圧力調整型（溶剤対応）

リリーフバルブ（逃し弁）RM2シリーズ 外部クラッキング圧力調整型（溶剤対応）
  • 数量スライド割引
通常単価(税別)
16,926円～43,264円
税込単価
18,619円～47,590円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

リリーフバルブ（逃し弁）RAシリーズ 低圧大気開放型

ＩＢＳ

リリーフバルブ（逃し弁）RAシリーズ 低圧大気開放型
4.3
通常価格(税別)： 6,857円 (税込価格：7,543円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

リリーフバルブ（逃し弁）RLシリーズ 低圧インライン型

ＩＢＳ

リリーフバルブ（逃し弁）RLシリーズ 低圧インライン型
4.7
通常価格(税別)： 9,552円 (税込価格：10,507円)

通常出荷日：在庫品1日目

【特長】・RM1シリーズよりも外部リークのリスクを低減した設計。・シール材EP...

詳細情報を確認する
  • 種類
    急速排気弁
  • 排気側 ポート種類 R
    めねじ
  • 入力側 ポート種類 P(P1)
    おねじ
  • 接続口径（入口）
    R1/4
  • 接続口径（出口）
    Rc1/4
  • 耐圧/最高使用圧力 (MPa)
    2.0
未確定：候補が23型番あります。
数量：

商品情報

外形図

単位：mm

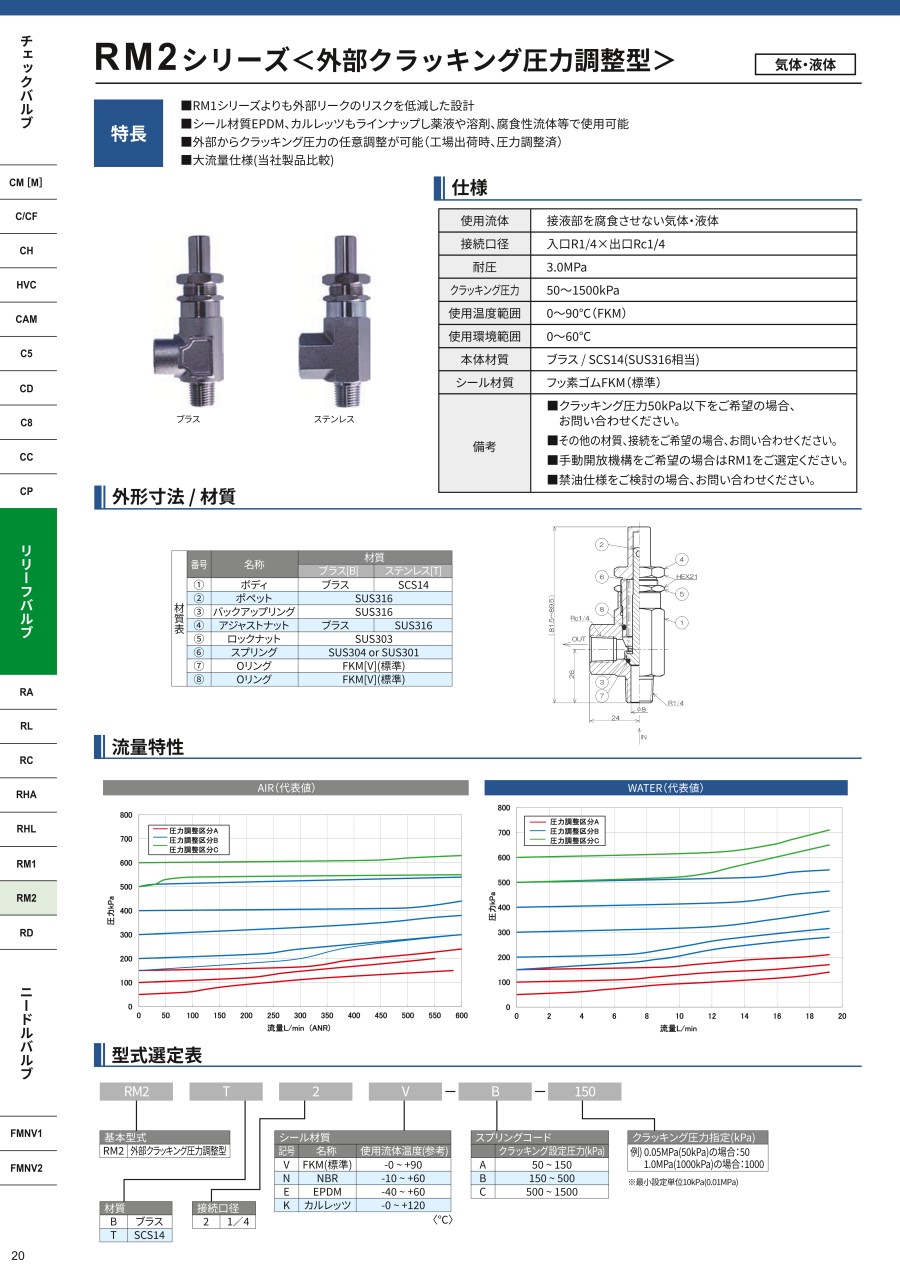

リリーフバルブ（逃し弁）RM2シリーズ 外部クラッキング圧力調整型（溶剤対応）　外形図

（1）ボディ （2）ポペット （3）バックアップリング （4）アジャストナット （5）ロックナット（非接液） （6）スプリング （7）Oリング （8）Oリング

※図はステンレス仕様。黄銅仕様も寸法取合は同じ。

製品仕様

使用流体接液部を腐食させない気体・液体
接続口径入口R1/4×出口Rc1/4
本体材質黄銅（ブラス）又はSCS14（SUS316相当）
シール材質フッ素ゴムFKM（標準）
質量約185g（RM2B2V）
最高使用圧力2.0MPa
クラッキング圧力設定範囲50～1,500kPa
耐圧3.0MPa
使用流体温度0～+90℃（FKM）
使用環境温度0～+60℃

・手動開放機構をご希望の場合はRM1をご選定ください。

商品特長詳細

本体材質

名称BT
ボディ黄銅SCS14
ポペットSUS316
バックアップリングSUS316
アジャストナット黄銅SUS316
ロックナット（非接液）SUS303
スプリングSUS304又はSUS301
OリングFKM（標準）
OリングFKM（標準）

流量特性

リリーフバルブ（逃し弁）RM2シリーズ 外部クラッキング圧力調整型（溶剤対応）　流量特性 AIR（代表値）



リリーフバルブ（逃し弁）RM2シリーズ 外部クラッキング圧力調整型（溶剤対応）　流量特性 WATER（代表値）



選定サポート情報

選定サポート情報

リリーフバルブ（逃し弁）RM2シリーズ 外部クラッキング圧力調整型（溶剤対応）　選定サポート情報



クラッキング圧力
最小設定単位10kPa（0.01MPa）

※注意：設定圧力は必ず kPa でご指定願います。

参考）1kgf/cm2≒98kPa
           1bar=100kPa

型番リスト

表示件数
  • 1
    • 型番
    RM2B2E-A-100
    RM2B2E-B-300
    RM2B2E-C-1000
    RM2B2K-A-100
    RM2B2K-B-300
    RM2B2K-C-1000
    RM2B2N-A-100
    RM2B2N-B-300
    RM2B2N-C-1000
    RM2B2V-A-100
    RM2B2V-B-300
    RM2B2V-C-1000
    RM2T2E-A-100
    RM2T2E-B-300
    RM2T2E-C-1000
    RM2T2K-B-300
    RM2T2K-C-1000
    RM2T2N-A-100
    RM2T2N-B-300
    RM2T2N-C-1000
    RM2T2V-A-100
    RM2T2V-B-300
    RM2T2V-C-1000

    本体材質

    シール材質

    クラッキング圧力

    (KPa)

    		RoHS?最小発注数量
    ブラス（真鍮）
    EPDM
    100
    10
    1個
    ブラス（真鍮）
    EPDM
    300
    10
    1個
    ブラス（真鍮）
    EPDM
    1000
    10
    1個
    ブラス（真鍮）
    カルレッツ
    100
    10
    1個
    ブラス（真鍮）
    カルレッツ
    300
    10
    1個
    ブラス（真鍮）
    カルレッツ
    1000
    10
    1個
    ブラス（真鍮）
    NBR
    100
    10
    1個
    ブラス（真鍮）
    NBR
    300
    10
    1個
    ブラス（真鍮）
    NBR
    1000
    10
    1個
    ブラス（真鍮）
    FKM(標準)
    100
    10
    1個
    ブラス（真鍮）
    FKM(標準)
    300
    10
    1個
    ブラス（真鍮）
    FKM(標準)
    1000
    10
    1個
    [ステンレス] SCS14
    EPDM
    100
    10
    1個
    [ステンレス] SCS14
    EPDM
    300
    10
    1個
    [ステンレス] SCS14
    EPDM
    1000
    10
    1個
    [ステンレス] SCS14
    カルレッツ
    300
    10
    1個
    [ステンレス] SCS14
    カルレッツ
    1000
    10
    1個
    [ステンレス] SCS14
    NBR
    100
    10
    1個
    [ステンレス] SCS14
    NBR
    300
    10
    1個
    [ステンレス] SCS14
    NBR
    1000
    10
    1個
    [ステンレス] SCS14
    FKM(標準)
    100
    10
    1個
    [ステンレス] SCS14
    FKM(標準)
    300
    10
    1個
    [ステンレス] SCS14
    FKM(標準)
    1000
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    19,344円
    ( 21,278円 )
    9日目
    19,344円
    ( 21,278円 )
    9日目
    17,410円
    ( 19,151円 )
    9日目
    23,623円
    ( 25,985円 )
    9日目
    23,623円
    ( 25,985円 )
    9日目
    23,623円
    ( 25,985円 )
    9日目
    17,410円
    ( 19,151円 )
    9日目
    19,344円
    ( 21,278円 )
    9日目
    17,410円
    ( 19,151円 )
    9日目
    16,926円
    ( 18,619円 )
    9日目
    18,807円
    ( 20,688円 )
    9日目
    18,888円
    ( 20,777円 )
    9日目
    32,659円
    ( 35,925円 )
    9日目
    36,288円
    ( 39,917円 )
    9日目
    36,288円
    ( 39,917円 )
    9日目
    43,264円
    ( 47,590円 )
    9日目
    38,938円
    ( 42,832円 )
    9日目
    35,015円
    ( 38,517円 )
    9日目
    32,659円
    ( 35,925円 )
    9日目
    32,659円
    ( 35,925円 )
    9日目
    35,722円
    ( 39,294円 )
    9日目
    34,477円
    ( 37,925円 )
    9日目
    34,477円
    ( 37,925円 )
    9日目
  • 1

    • 詳細情報

    基本情報

    【特長】
    ・RM1シリーズよりも外部リークのリスクを低減した設計。
    ・シール材EPDM、カルレッツもラインナップし薬液や溶剤、腐食性流体等で使用可能。
    ・外部からクラッキング圧力の任意調整が可能（工場出荷時、圧力調整済）。
    ・大流量仕様。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
