リリーフバルブ（逃し弁）RHLシリーズ高圧インライン型

カタログ |

一部SALE 2026/01/31まで
数量スライド割引

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): 18,359円～37,555円特別価格

税込単価: 20,195円～41,311円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ＩＢＳ

リリーフバルブ（逃し弁）RLシリーズ低圧インライン型

4.7

通常価格(税別)： 9,552円 (税込価格：10,507円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ＩＢＳ

リリーフバルブ（逃し弁）RAシリーズ低圧大気開放型

4.3

通常価格(税別)： 6,857円 (税込価格：7,543円)

通常出荷日：在庫品1日目

【特長】・高圧対応（最高設定圧力：4.2MPa）。・小型・軽量。・工場にてご指...

詳細情報を確認する

種類
急速排気弁
排気側ポート種類 R
めねじ
入力側ポート種類 P(P1)
おねじ
耐圧/最高使用圧力 (MPa)
6.8

未確定：候補が792型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

（1）ボディ（2）ポペット（3）Oリングガイド（4）ガイド（5）スプリングシート
（6）スプリング（7）Oリング（8）（ナイロン）ナット

製品仕様

耐圧	6.8MPa
接続口径	入口R1/8×出口Rc1/8 入口R1/4×出口Rc1/4
本体材質	ブラス（真鍮）／SUS316
シール材質	フッ素ゴムFKM（標準）
使用温度範囲	Oリング材質に準ずる
クラッキング圧力	1000～4200kPa

本体材質

番号	名称	B（ブラス）	T（SUS316）
（1）	ボディ	ブラス	ステンレス
（2）	ポペット	ブラス	ステンレス
（3）	Oリングガイド	ブラス	ステンレス
（4）	ガイド	ブラス	ステンレス
（5）	スプリングシート	ステンレス
（6）	スプリング	ステンレス
（7）	Oリング	FKM（標準）
（8）	ナイロンナット	ステンレス＋ナイロン

規格表

接続口径（R）	A（mm）	HEX（対辺）（mm）
1/8	37.0	13
1/4	45.0	19

商品特長詳細

流量特性　AIR（代表値）RHL※1

流量特性　AIR（代表値）RHL※2

選定サポート情報

型番リスト

表示件数

...

型番

本体材質

シール材質

接続口径（入口）

接続口径（出口）

クラッキング圧力

(KPa)

ナット材質

RoHS?

最小発注数量

ブラス（真鍮）	EPDM	R1/4	Rc1/4	1000	SUS303+ナイロン(標準)	10	1個
ブラス（真鍮）	EPDM	R1/4	Rc1/4	1100	SUS303+ナイロン(標準)	10	1個
ブラス（真鍮）	EPDM	R1/4	Rc1/4	1200	SUS303+ナイロン(標準)	10	1個
ブラス（真鍮）	EPDM	R1/4	Rc1/4	1300	SUS303+ナイロン(標準)	10	1個
ブラス（真鍮）	EPDM	R1/4	Rc1/4	1400	SUS303+ナイロン(標準)	10	1個
ブラス（真鍮）	EPDM	R1/4	Rc1/4	1500	SUS303+ナイロン(標準)	10	1個
ブラス（真鍮）	EPDM	R1/4	Rc1/4	1600	SUS303+ナイロン(標準)	10	1個
ブラス（真鍮）	EPDM	R1/4	Rc1/4	1700	SUS303+ナイロン(標準)	10	1個
ブラス（真鍮）	EPDM	R1/4	Rc1/4	1800	SUS303+ナイロン(標準)	10	1個
ブラス（真鍮）	EPDM	R1/4	Rc1/4	1900	SUS303+ナイロン(標準)	10	1個
ブラス（真鍮）	EPDM	R1/4	Rc1/4	2000	SUS303+ナイロン(標準)	10	1個
ブラス（真鍮）	EPDM	R1/4	Rc1/4	2100	SUS303+ナイロン(標準)	10	1個
ブラス（真鍮）	EPDM	R1/4	Rc1/4	2200	SUS303+ナイロン(標準)	10	1個
ブラス（真鍮）	EPDM	R1/4	Rc1/4	2300	SUS303+ナイロン(標準)	10	1個
ブラス（真鍮）	EPDM	R1/4	Rc1/4	2400	SUS303+ナイロン(標準)	10	1個
ブラス（真鍮）	EPDM	R1/4	Rc1/4	2500	SUS303+ナイロン(標準)	10	1個
ブラス（真鍮）	EPDM	R1/4	Rc1/4	2600	SUS303+ナイロン(標準)	10	1個
ブラス（真鍮）	EPDM	R1/4	Rc1/4	2700	SUS303+ナイロン(標準)	10	1個
ブラス（真鍮）	EPDM	R1/4	Rc1/4	2800	SUS303+ナイロン(標準)	10	1個
ブラス（真鍮）	EPDM	R1/4	Rc1/4	2900	SUS303+ナイロン(標準)	10	1個
ブラス（真鍮）	EPDM	R1/4	Rc1/4	3000	SUS303+ナイロン(標準)	10	1個
ブラス（真鍮）	EPDM	R1/4	Rc1/4	3100	SUS303+ナイロン(標準)	10	1個
ブラス（真鍮）	EPDM	R1/4	Rc1/4	3200	SUS303+ナイロン(標準)	10	1個
ブラス（真鍮）	EPDM	R1/4	Rc1/4	3300	SUS303+ナイロン(標準)	10	1個
ブラス（真鍮）	EPDM	R1/4	Rc1/4	3400	SUS303+ナイロン(標準)	10	1個
ブラス（真鍮）	EPDM	R1/4	Rc1/4	3500	SUS303+ナイロン(標準)	10	1個
ブラス（真鍮）	EPDM	R1/4	Rc1/4	3600	SUS303+ナイロン(標準)	10	1個
ブラス（真鍮）	EPDM	R1/4	Rc1/4	3700	SUS303+ナイロン(標準)	10	1個
ブラス（真鍮）	EPDM	R1/4	Rc1/4	3800	SUS303+ナイロン(標準)	10	1個
ブラス（真鍮）	EPDM	R1/4	Rc1/4	3900	SUS303+ナイロン(標準)	10	1個
ブラス（真鍮）	EPDM	R1/4	Rc1/4	4000	SUS303+ナイロン(標準)	10	1個
ブラス（真鍮）	EPDM	R1/4	Rc1/4	4100	SUS303+ナイロン(標準)	10	1個
ブラス（真鍮）	EPDM	R1/4	Rc1/4	4200	SUS303+ナイロン(標準)	10	1個
ブラス（真鍮）	カルレッツ	R1/4	Rc1/4	1000	SUS303+ナイロン(標準)	10	1個
ブラス（真鍮）	カルレッツ	R1/4	Rc1/4	1100	SUS303+ナイロン(標準)	10	1個
ブラス（真鍮）	カルレッツ	R1/4	Rc1/4	1200	SUS303+ナイロン(標準)	10	1個
ブラス（真鍮）	カルレッツ	R1/4	Rc1/4	1300	SUS303+ナイロン(標準)	10	1個
ブラス（真鍮）	カルレッツ	R1/4	Rc1/4	1400	SUS303+ナイロン(標準)	10	1個
ブラス（真鍮）	カルレッツ	R1/4	Rc1/4	1500	SUS303+ナイロン(標準)	10	1個
ブラス（真鍮）	カルレッツ	R1/4	Rc1/4	1600	SUS303+ナイロン(標準)	10	1個
ブラス（真鍮）	カルレッツ	R1/4	Rc1/4	1700	SUS303+ナイロン(標準)	10	1個
ブラス（真鍮）	カルレッツ	R1/4	Rc1/4	1800	SUS303+ナイロン(標準)	10	1個
ブラス（真鍮）	カルレッツ	R1/4	Rc1/4	1900	SUS303+ナイロン(標準)	10	1個
ブラス（真鍮）	カルレッツ	R1/4	Rc1/4	2000	SUS303+ナイロン(標準)	10	1個
ブラス（真鍮）	カルレッツ	R1/4	Rc1/4	2100	SUS303+ナイロン(標準)	10	1個
ブラス（真鍮）	カルレッツ	R1/4	Rc1/4	2200	SUS303+ナイロン(標準)	10	1個
ブラス（真鍮）	カルレッツ	R1/4	Rc1/4	2300	SUS303+ナイロン(標準)	10	1個
ブラス（真鍮）	カルレッツ	R1/4	Rc1/4	2400	SUS303+ナイロン(標準)	10	1個
ブラス（真鍮）	カルレッツ	R1/4	Rc1/4	2500	SUS303+ナイロン(標準)	10	1個
ブラス（真鍮）	カルレッツ	R1/4	Rc1/4	2600	SUS303+ナイロン(標準)	10	1個
ブラス（真鍮）	カルレッツ	R1/4	Rc1/4	2700	SUS303+ナイロン(標準)	10	1個
ブラス（真鍮）	カルレッツ	R1/4	Rc1/4	2800	SUS303+ナイロン(標準)	10	1個
ブラス（真鍮）	カルレッツ	R1/4	Rc1/4	2900	SUS303+ナイロン(標準)	10	1個
ブラス（真鍮）	カルレッツ	R1/4	Rc1/4	3000	SUS303+ナイロン(標準)	10	1個
ブラス（真鍮）	カルレッツ	R1/4	Rc1/4	3100	SUS303+ナイロン(標準)	10	1個
ブラス（真鍮）	カルレッツ	R1/4	Rc1/4	3200	SUS303+ナイロン(標準)	10	1個
ブラス（真鍮）	カルレッツ	R1/4	Rc1/4	3300	SUS303+ナイロン(標準)	10	1個
ブラス（真鍮）	カルレッツ	R1/4	Rc1/4	3400	SUS303+ナイロン(標準)	10	1個
ブラス（真鍮）	カルレッツ	R1/4	Rc1/4	3500	SUS303+ナイロン(標準)	10	1個
ブラス（真鍮）	カルレッツ	R1/4	Rc1/4	3600	SUS303+ナイロン(標準)	10	1個

通常単価(税別) (税込単価)	通常出荷日

18,716円16,844円 ( 18,528円 )	9日目
18,716円16,844円 ( 18,528円 )	9日目
18,716円 ( 20,588円 )	9日目
18,716円16,844円 ( 18,528円 )	9日目
18,716円16,844円 ( 18,528円 )	9日目
18,716円16,844円 ( 18,528円 )	9日目
18,716円16,844円 ( 18,528円 )	9日目
18,716円16,844円 ( 18,528円 )	9日目
18,716円16,844円 ( 18,528円 )	9日目
18,716円16,844円 ( 18,528円 )	9日目
18,716円16,844円 ( 18,528円 )	9日目
18,716円16,844円 ( 18,528円 )	9日目
18,716円16,844円 ( 18,528円 )	9日目
18,716円16,844円 ( 18,528円 )	9日目
18,716円16,844円 ( 18,528円 )	9日目
18,716円16,844円 ( 18,528円 )	9日目
18,716円16,844円 ( 18,528円 )	9日目
18,716円16,844円 ( 18,528円 )	9日目
18,716円16,844円 ( 18,528円 )	9日目
18,716円16,844円 ( 18,528円 )	9日目
18,716円16,844円 ( 18,528円 )	9日目
18,716円16,844円 ( 18,528円 )	9日目
18,716円16,844円 ( 18,528円 )	9日目
18,716円16,844円 ( 18,528円 )	9日目
18,716円16,844円 ( 18,528円 )	9日目
18,716円16,844円 ( 18,528円 )	9日目
18,716円16,844円 ( 18,528円 )	9日目
18,716円16,844円 ( 18,528円 )	9日目
18,716円16,844円 ( 18,528円 )	9日目
18,716円16,844円 ( 18,528円 )	9日目
18,716円16,844円 ( 18,528円 )	9日目
18,716円16,844円 ( 18,528円 )	9日目
18,716円16,844円 ( 18,528円 )	9日目
28,917円26,025円 ( 28,628円 )	9日目
28,917円26,025円 ( 28,628円 )	9日目
28,917円26,025円 ( 28,628円 )	9日目
28,917円26,025円 ( 28,628円 )	9日目
28,917円26,025円 ( 28,628円 )	9日目
28,917円26,025円 ( 28,628円 )	9日目
28,917円26,025円 ( 28,628円 )	9日目
28,917円26,025円 ( 28,628円 )	9日目
28,917円26,025円 ( 28,628円 )	9日目
28,917円26,025円 ( 28,628円 )	9日目
28,917円26,025円 ( 28,628円 )	9日目
28,917円26,025円 ( 28,628円 )	9日目
28,917円26,025円 ( 28,628円 )	9日目
28,917円26,025円 ( 28,628円 )	9日目
28,917円26,025円 ( 28,628円 )	9日目
28,917円26,025円 ( 28,628円 )	9日目
28,917円26,025円 ( 28,628円 )	9日目
28,917円26,025円 ( 28,628円 )	9日目
28,917円26,025円 ( 28,628円 )	9日目
28,917円26,025円 ( 28,628円 )	9日目
28,917円26,025円 ( 28,628円 )	9日目
28,917円26,025円 ( 28,628円 )	9日目
28,917円26,025円 ( 28,628円 )	9日目
28,917円26,025円 ( 28,628円 )	9日目
28,917円26,025円 ( 28,628円 )	9日目
28,917円26,025円 ( 28,628円 )	9日目
28,917円26,025円 ( 28,628円 )	9日目

...

基本情報

基本情報

【特長】
・高圧対応（最高設定圧力：4.2MPa）。
・小型・軽量。
・工場にてご指定のクラッキング圧力に調整し出荷。
・シール材を選定する事により腐食性流体でも使用可能。

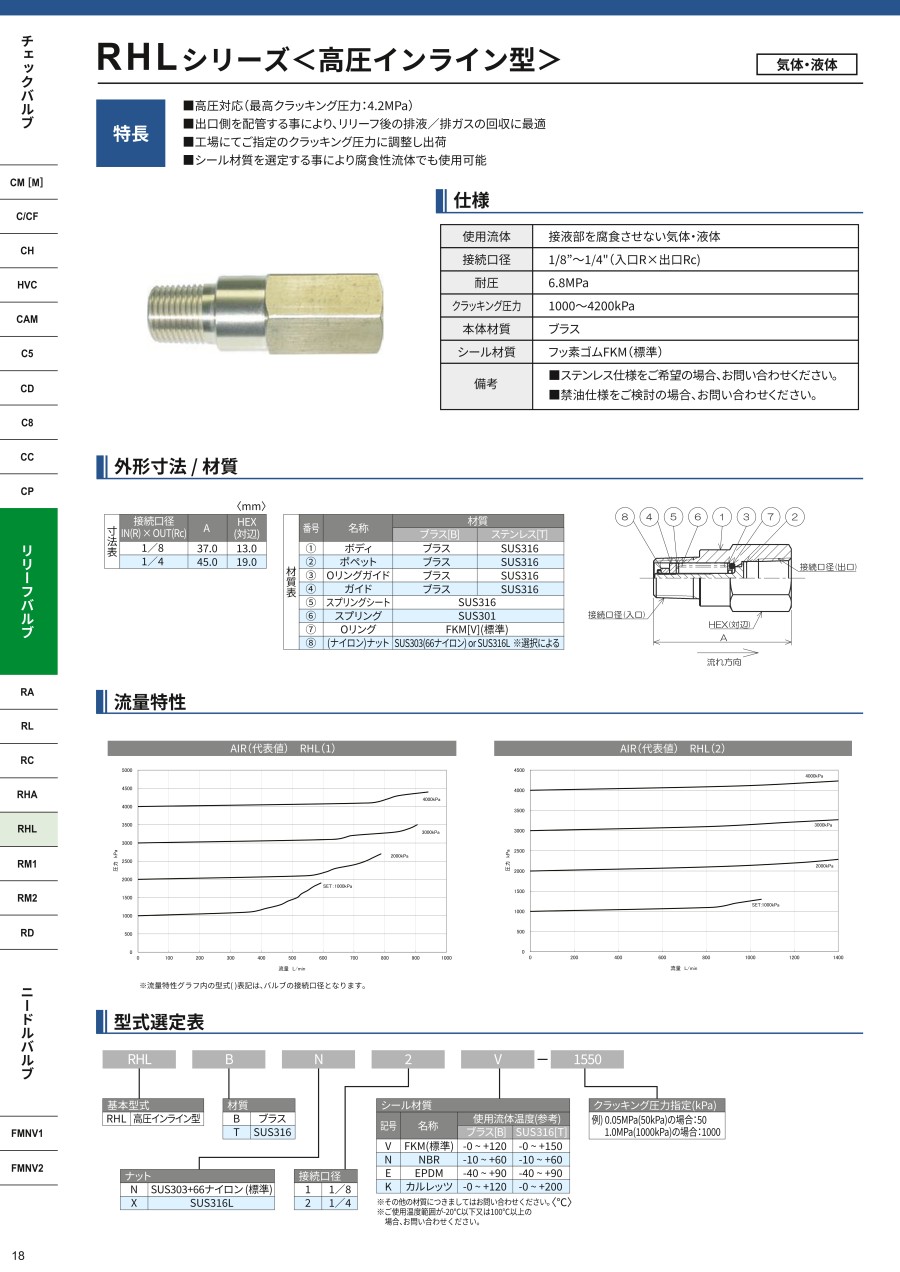

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ＩＢＳ
リリーフバルブ（逃し弁）RAシリーズ低圧大気開放型
【特長】 ・高精度なクラッキング性能、高いシール性を実現しました。 ・小型・軽量設計です。 ・豊富な口径ラインナップ。 ・工場にてクラッキング圧力を調整し出荷。
ＩＢＳ
リリーフバルブ（逃し弁）RLシリーズ低圧インライン型
【特長】 ・高精度なクラッキング性能、高いシール性を実現。 ・小型・軽量設計。 ・豊富な口径ラインナップ。 ・工場にてクラッキング圧力を調整し出荷。
ＩＢＳ
リリーフバルブ（逃し弁）RHAシリーズ高圧大気開放型
【特長】 ・高圧対応（最高設定圧力：4.2MPa）。 ・小型・軽量。 ・工場にてご指定のクラッキング圧力に調整し出荷。 ・シール材を選定する事により腐食性流体でも使用可能。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
