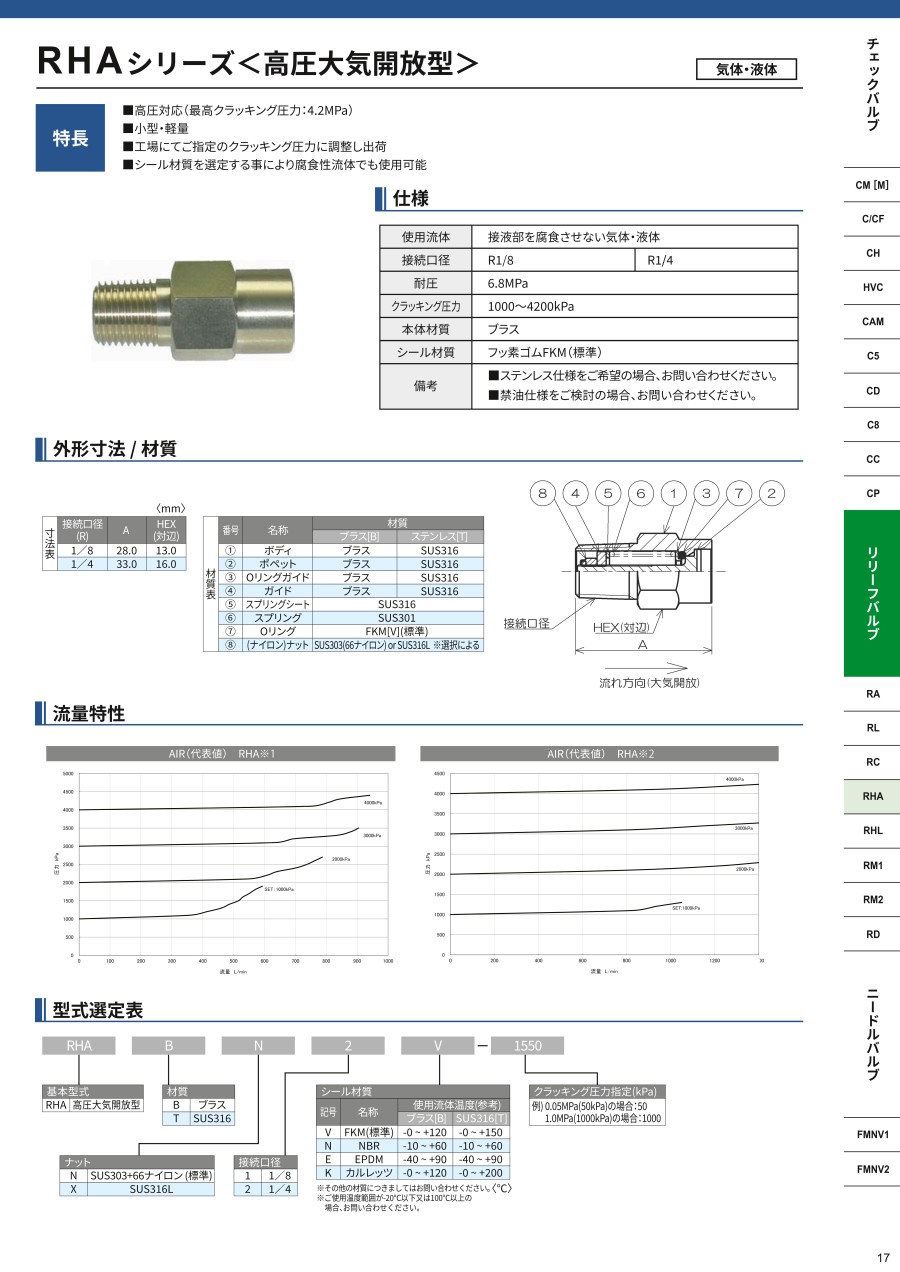

リリーフバルブ（逃し弁）RHAシリーズ高圧大気開放型

カタログ |

数量スライド割引

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): 10,477円～24,465円

税込単価: 11,525円～26,912円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ＩＢＳ

リリーフバルブ（逃し弁）RAシリーズ低圧大気開放型

4.3

通常価格(税別)： 6,857円 (税込価格：7,543円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ＩＢＳ

リリーフバルブ（逃し弁）RLシリーズ低圧インライン型

4.7

通常価格(税別)： 9,552円 (税込価格：10,507円)

通常出荷日：在庫品1日目

【特長】・高圧対応（最高設定圧力：4.2MPa）。・小型・軽量。・工場にてご指...

詳細情報を確認する

種類
急速排気弁
排気側ポート種類 R
大気開放
本体材質
ブラス（真鍮）
入力側ポート種類 P(P1)
おねじ
耐圧/最高使用圧力 (MPa)
6.8

未確定：候補が527型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

（1）ボディ（2）ポペット（3）Oリングガイド（4）ガイド（5）スプリングシート（6）スプリング（7）Oリング（8）（ナイロン）ナット

製品仕様

耐圧		6.8MPa
接続口径		R1/8、R1/4
本体材質		黄銅（ブラス）／SUS316
シール材質		フッ素ゴムFKM（標準）
使用温度範囲		Oリング材質に準ずる
クラッキング圧力		1,000～4,200kPa

規格表

単位：mm

接続口径（R）	A	HEX（対辺）
1/8	28.0	13.0
1/4	33.0	16.0

商品特長詳細

本体材質

名称	B	T
ボディ	黄銅	SUS316
ポペット	黄銅	SUS316
Oリングガイド	黄銅	SUS316
ガイド	黄銅	SUS316
スプリングシート	SUS316
スプリング	SUS301
Oリング	FKM（標準）
（ナイロン）ナット	SUS303（66ナイロン）又はSUS316L※選択による

流量特性

流量特性　AIR（代表値）RHA※1

流量特性　AIR（代表値）RHA※2

選定サポート情報

クラッキング圧力
最小設定単位10kPa（0.01MPa）

※注意：設定圧力は必ず kPa でご指定願います。

換算）1kgf/cm²≒98kPa
1psi≒6.9kPa
1bar=100kPa

型番リスト

表示件数

...

型番

シール材質

クラッキング圧力

(KPa)

ナット材質

接続口径

RoHS?

最小発注数量

EPDM	1000	SUS303+ナイロン(標準)	R1/8	10	1個
EPDM	1100	SUS303+ナイロン(標準)	R1/8	10	1個
EPDM	1200	SUS303+ナイロン(標準)	R1/8	10	1個
EPDM	1300	SUS303+ナイロン(標準)	R1/8	10	1個
EPDM	1400	SUS303+ナイロン(標準)	R1/8	10	1個
EPDM	1500	SUS303+ナイロン(標準)	R1/8	10	1個
EPDM	1600	SUS303+ナイロン(標準)	R1/8	10	1個
EPDM	1700	SUS303+ナイロン(標準)	R1/8	10	1個
EPDM	1800	SUS303+ナイロン(標準)	R1/8	10	1個
EPDM	1900	SUS303+ナイロン(標準)	R1/8	10	1個
EPDM	2000	SUS303+ナイロン(標準)	R1/8	10	1個
EPDM	2100	SUS303+ナイロン(標準)	R1/8	10	1個
EPDM	2200	SUS303+ナイロン(標準)	R1/8	10	1個
EPDM	2300	SUS303+ナイロン(標準)	R1/8	10	1個
EPDM	2400	SUS303+ナイロン(標準)	R1/8	10	1個
EPDM	2500	SUS303+ナイロン(標準)	R1/8	10	1個
EPDM	2600	SUS303+ナイロン(標準)	R1/8	10	1個
EPDM	2700	SUS303+ナイロン(標準)	R1/8	10	1個
EPDM	2800	SUS303+ナイロン(標準)	R1/8	10	1個
EPDM	2900	SUS303+ナイロン(標準)	R1/8	10	1個
EPDM	3000	SUS303+ナイロン(標準)	R1/8	10	1個
EPDM	3100	SUS303+ナイロン(標準)	R1/8	10	1個
EPDM	3200	SUS303+ナイロン(標準)	R1/8	10	1個
EPDM	3300	SUS303+ナイロン(標準)	R1/8	10	1個
EPDM	3400	SUS303+ナイロン(標準)	R1/8	10	1個
EPDM	3500	SUS303+ナイロン(標準)	R1/8	10	1個
EPDM	3600	SUS303+ナイロン(標準)	R1/8	10	1個
EPDM	3700	SUS303+ナイロン(標準)	R1/8	10	1個
EPDM	3800	SUS303+ナイロン(標準)	R1/8	10	1個
EPDM	3900	SUS303+ナイロン(標準)	R1/8	10	1個
EPDM	4000	SUS303+ナイロン(標準)	R1/8	10	1個
EPDM	4100	SUS303+ナイロン(標準)	R1/8	10	1個
EPDM	4200	SUS303+ナイロン(標準)	R1/8	10	1個
カルレッツ	1000	SUS303+ナイロン(標準)	R1/8	10	1個
カルレッツ	1100	SUS303+ナイロン(標準)	R1/8	10	1個
カルレッツ	1200	SUS303+ナイロン(標準)	R1/8	10	1個
カルレッツ	1300	SUS303+ナイロン(標準)	R1/8	10	1個
カルレッツ	1400	SUS303+ナイロン(標準)	R1/8	10	1個
カルレッツ	1500	SUS303+ナイロン(標準)	R1/8	10	1個
カルレッツ	1600	SUS303+ナイロン(標準)	R1/8	10	1個
カルレッツ	1700	SUS303+ナイロン(標準)	R1/8	10	1個
カルレッツ	1800	SUS303+ナイロン(標準)	R1/8	10	1個
カルレッツ	1900	SUS303+ナイロン(標準)	R1/8	10	1個
カルレッツ	2000	SUS303+ナイロン(標準)	R1/8	10	1個
カルレッツ	2100	SUS303+ナイロン(標準)	R1/8	10	1個
カルレッツ	2200	SUS303+ナイロン(標準)	R1/8	10	1個
カルレッツ	2300	SUS303+ナイロン(標準)	R1/8	10	1個
カルレッツ	2400	SUS303+ナイロン(標準)	R1/8	10	1個
カルレッツ	2500	SUS303+ナイロン(標準)	R1/8	10	1個
カルレッツ	2600	SUS303+ナイロン(標準)	R1/8	10	1個
カルレッツ	2700	SUS303+ナイロン(標準)	R1/8	10	1個
カルレッツ	2800	SUS303+ナイロン(標準)	R1/8	10	1個
カルレッツ	2900	SUS303+ナイロン(標準)	R1/8	10	1個
カルレッツ	3000	SUS303+ナイロン(標準)	R1/8	10	1個
カルレッツ	3100	SUS303+ナイロン(標準)	R1/8	10	1個
カルレッツ	3200	SUS303+ナイロン(標準)	R1/8	10	1個
カルレッツ	3300	SUS303+ナイロン(標準)	R1/8	10	1個
カルレッツ	3400	SUS303+ナイロン(標準)	R1/8	10	1個
カルレッツ	3500	SUS303+ナイロン(標準)	R1/8	10	1個
カルレッツ	3600	SUS303+ナイロン(標準)	R1/8	10	1個

通常単価(税別) (税込単価)	通常出荷日

14,836円 ( 16,320円 )	9日目
14,685円 ( 16,154円 )	9日目
14,685円 ( 16,154円 )	9日目
14,685円 ( 16,154円 )	9日目
14,685円 ( 16,154円 )	9日目
14,685円 ( 16,154円 )	9日目
14,685円 ( 16,154円 )	9日目
14,685円 ( 16,154円 )	9日目
14,685円 ( 16,154円 )	9日目
14,685円 ( 16,154円 )	9日目
14,685円 ( 16,154円 )	9日目
14,685円 ( 16,154円 )	9日目
14,685円 ( 16,154円 )	9日目
14,685円 ( 16,154円 )	9日目
14,685円 ( 16,154円 )	9日目
14,685円 ( 16,154円 )	9日目
14,685円 ( 16,154円 )	9日目
14,685円 ( 16,154円 )	9日目
14,685円 ( 16,154円 )	9日目
14,685円 ( 16,154円 )	9日目
14,685円 ( 16,154円 )	9日目
14,685円 ( 16,154円 )	9日目
14,685円 ( 16,154円 )	9日目
14,685円 ( 16,154円 )	9日目
14,685円 ( 16,154円 )	9日目
14,685円 ( 16,154円 )	9日目
14,685円 ( 16,154円 )	9日目
14,685円 ( 16,154円 )	9日目
14,685円 ( 16,154円 )	9日目
14,685円 ( 16,154円 )	9日目
14,685円 ( 16,154円 )	9日目
14,685円 ( 16,154円 )	9日目
14,685円 ( 16,154円 )	9日目
24,465円 ( 26,912円 )	9日目
24,465円 ( 26,912円 )	9日目
24,465円 ( 26,912円 )	9日目
24,465円 ( 26,912円 )	9日目
24,465円 ( 26,912円 )	9日目
24,465円 ( 26,912円 )	9日目
24,465円 ( 26,912円 )	9日目
24,465円 ( 26,912円 )	9日目
24,465円 ( 26,912円 )	9日目
24,465円 ( 26,912円 )	9日目
24,465円 ( 26,912円 )	9日目
24,465円 ( 26,912円 )	9日目
24,465円 ( 26,912円 )	9日目
24,465円 ( 26,912円 )	9日目
24,465円 ( 26,912円 )	9日目
24,465円 ( 26,912円 )	9日目
24,465円 ( 26,912円 )	9日目
24,465円 ( 26,912円 )	9日目
24,465円 ( 26,912円 )	9日目
24,465円 ( 26,912円 )	9日目
24,465円 ( 26,912円 )	9日目
24,465円 ( 26,912円 )	9日目
24,465円 ( 26,912円 )	9日目
24,465円 ( 26,912円 )	9日目
24,465円 ( 26,912円 )	9日目
24,465円 ( 26,912円 )	9日目
24,465円 ( 26,912円 )	9日目

...

基本情報

基本情報

【特長】
・高圧対応（最高設定圧力：4.2MPa）。
・小型・軽量。
・工場にてご指定のクラッキング圧力に調整し出荷。
・シール材を選定する事により腐食性流体でも使用可能。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
