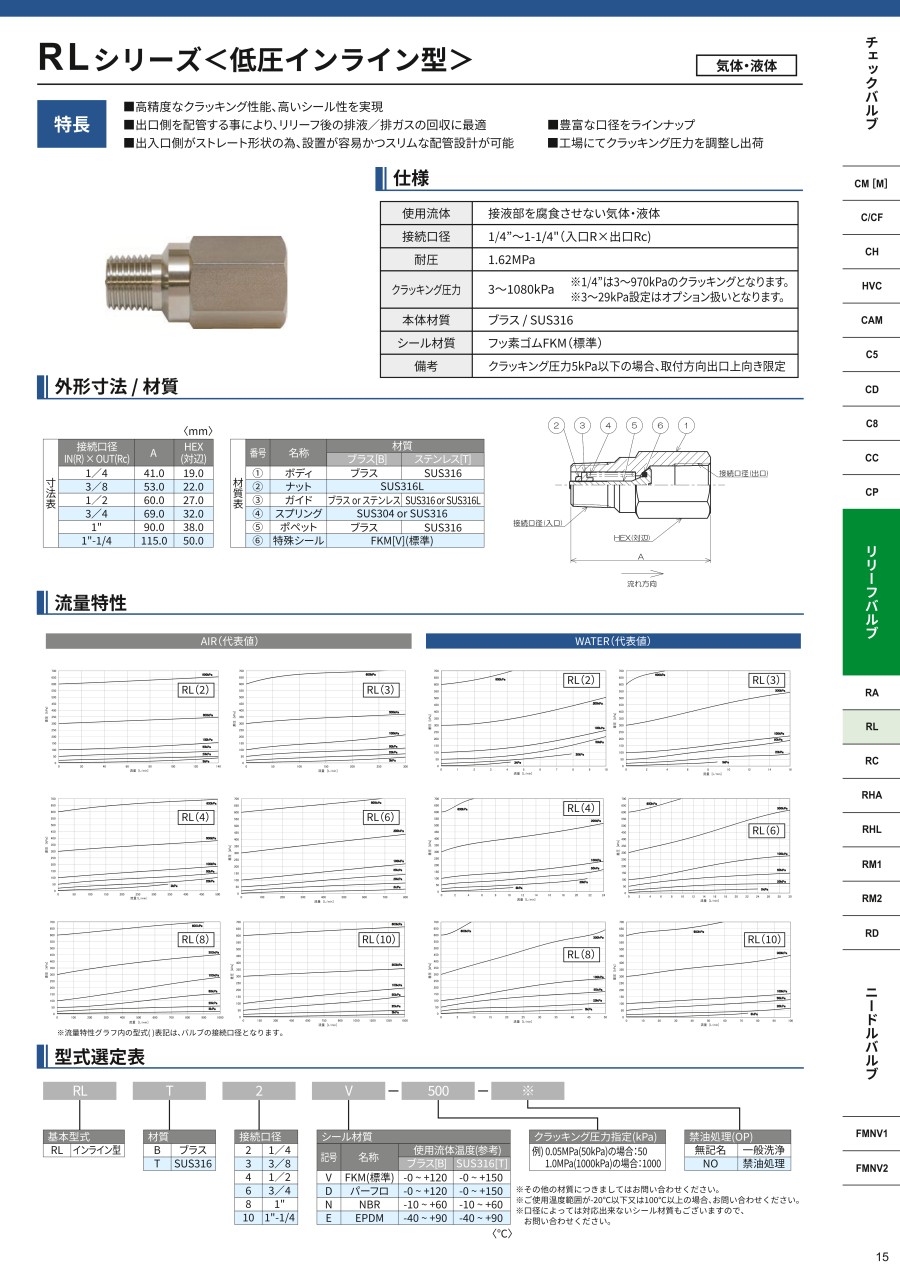

リリーフバルブ（逃し弁）RLシリーズ 低圧インライン型

外形図

（1）本体 （2）ナット （3）ガイド （4）ばね （5）ポペット （6）特殊シール

製品仕様

・ミスミでのお取り扱いは一部の商品となります。詳細は絞り込み条件でご確認ください。

規格表

技術情報

流量特性 代表値



• 出口側を配管することにより、リリーフ後の排液／排ガスの回収に最適
• 出入口側がストレート形状の為、設置が容易かつスリムな配管設計が可能

選定サポート情報



クラッキング圧力
※注意：設定圧力は必ず kPa でご指定願います。

例）0.05MPa（50kPa）の場合<50>
      1.0MPa（1,000kPa）の場合<1000>

参考）1kgf/cm²≒98kPa
         1psi≒6.9kPa
         1bar=100kPa

注意・禁止事項

ご使用上の注意事項

ご使用前に必ず取扱説明書をお読みになり、正しくご使用くださいますようお願いします。
また、記載に従われない場合につきましてIBS社は責任を負いかねます。

• 5℃以下でご使用の場合は凍結にご注意ください。
• 製品の分解はしないでください。
• 人体に危険の及ばない場所、または方向に設置してください。
• 点検などが容易に出来る場所に設置してください。
• 返品、交換は原則的にお引き受けいたしかねますのでご了承ください。
• 流体の流れが激しく乱れるラインでのご使用は避けてください。
• 使用圧力と流量によってはバルブが振動もしくは音鳴りを起こすことがあります。
• 使用当初、及び長時間の放置後の使用時には初期のクラッキング圧力が通常より高くなる場合があります。
• ご使用流体と製品使用材質との適合性（腐食）をご確認の上、ご使用願います。
• 製品改良のため、形状及び寸法は予告なく変更することがあります。

製品施工時における注意事項

製品施工時は以下のことをご注意の上、施工をお願いします。

• 過度の締付はねじ接続部の変形・破損による誤作動を起こします。
• 配管施工時は適切な流れ方向で施工いただくようお願いします。また、配管には適正なシール材と工具をご使用くたさい。
• 取付時また配管後は、充分なフラッシングをお願いします。
• 取付前に配管中のライン中のゴミ、汚れ等を除去してください。
  また、配管途中にゴミやシールテープ等異物が混入すると作動不良の原因になることがあります。清浄な流体でご使用ください。
• 配管後に必ず動作確認を行い、各接続の漏れが無いように注意してください。
