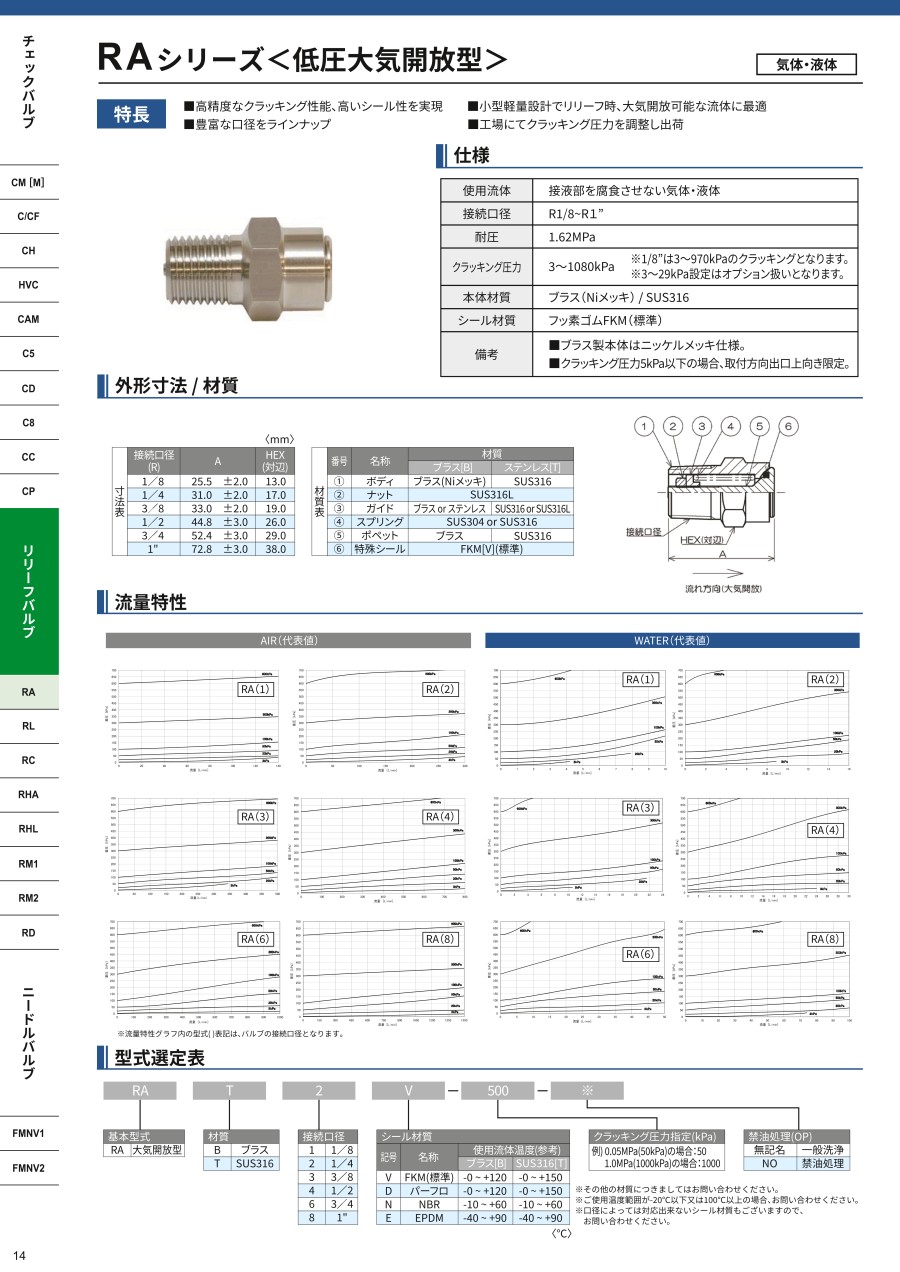

リリーフバルブ（逃し弁）RAシリーズ低圧大気開放型

カタログ |

一部SALE 2026/01/31まで
数量スライド割引
一部当日出荷可能

4.3

平均満足度4.3

この商品のレビューをみる（3件）

通常単価(税別): 6,857円～60,493円特別価格

税込単価: 7,543円～66,542円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ＩＢＳ

リリーフバルブ（逃し弁）RLシリーズ低圧インライン型

4.7

通常価格(税別)： 9,552円 (税込価格：10,507円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ＩＢＳ

リリーフバルブ（逃し弁）RHAシリーズ高圧大気開放型

通常価格(税別)： 10,477円 (税込価格：11,525円)

通常出荷日：9 日目

【特長】・高精度なクラッキング性能、高いシール性を実現しました。・小型・軽量設...

詳細情報を確認する

種類
急速排気弁
排気側ポート種類 R
大気開放
入力側ポート種類 P(P1)
おねじ
耐圧/最高使用圧力 (MPa)
1.62

ご注意

ミスミでのお取り扱いは一部の商品となります。詳細は絞り込み条件でご確認ください。

未確定：候補が893型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

（1）本体（2）ナット（3）ガイド（4）ばね（5）ポペット（6）特殊シール

製品仕様

耐圧	1.62MPa
接続口径	R1/8～R1"
本体材質	黄銅（ブラス）／SUS316
シール材質	フッ素ゴムFKM（標準）
使用温度範囲	シール材質に準ずる
クラッキング圧力	3～1,080kPa ※1/8は3～970kPaの設定範囲となる。 ※3～29kPa設定はオプション扱いとなる。

黄銅製本体はニッケルメッキ仕様。
設定圧5kPa以下の場合、取付方向出口上向き限定。
接続ねじはR管用テーパーねじになります。

規格表

接続口径（R）	A	HEX（対辺）
1/8	25.5±2.0	13.0
1/4	31.0±2.0	17.0
3/8	33.0±2.0	19.0
1/2	44.8±3.0	26.0
3/4	52.4±3.0	29.0
1"	72.8±3.0	38.0

商品特徴詳細

本体材質

番号	名称	B	T
（1）	本体	黄銅（ニッケルメッキ）	SUS316
（2）	ナット	SUS316L
（3）	ガイド	黄銅又はSUS	SUS316又はSUS316L
（4）	ばね	SUS304又はSUS316
（5）	ポペット	黄銅	SUS316
（6）	特殊シール	FKM（標準）

小形計量設計でリリーフ時、大気開放可能な流体に最適。

流量特性

選定サポート情報

※基本型式「インライン型」と接続口径「1" -1/4」はミスミでの取り扱いはありません。

型番リスト

表示件数

...

型番

本体材質

シール材質

クラッキング圧力

(KPa)

接続口径

RoHS?

最小発注数量

ブラス（真鍮）	パーフロ	10	R1/8	10	1個
ブラス（真鍮）	パーフロ	20	R1/8	10	1個
ブラス（真鍮）	パーフロ	30	R1/8	10	1個
ブラス（真鍮）	パーフロ	40	R1/8	10	1個
ブラス（真鍮）	パーフロ	50	R1/8	10	1個
ブラス（真鍮）	パーフロ	60	R1/8	10	1個
ブラス（真鍮）	パーフロ	70	R1/8	10	1個
ブラス（真鍮）	パーフロ	80	R1/8	10	1個
ブラス（真鍮）	パーフロ	90	R1/8	10	1個
ブラス（真鍮）	パーフロ	100	R1/8	10	1個
ブラス（真鍮）	パーフロ	150	R1/8	10	1個
ブラス（真鍮）	パーフロ	200	R1/8	10	1個
ブラス（真鍮）	パーフロ	250	R1/8	10	1個
ブラス（真鍮）	パーフロ	300	R1/8	10	1個
ブラス（真鍮）	パーフロ	350	R1/8	10	1個
ブラス（真鍮）	パーフロ	400	R1/8	10	1個
ブラス（真鍮）	パーフロ	450	R1/8	10	1個
ブラス（真鍮）	パーフロ	500	R1/8	10	1個
ブラス（真鍮）	パーフロ	550	R1/8	10	1個
ブラス（真鍮）	パーフロ	600	R1/8	10	1個
ブラス（真鍮）	パーフロ	650	R1/8	10	1個
ブラス（真鍮）	パーフロ	700	R1/8	10	1個
ブラス（真鍮）	パーフロ	750	R1/8	10	1個
ブラス（真鍮）	パーフロ	800	R1/8	10	1個
ブラス（真鍮）	パーフロ	850	R1/8	10	1個
ブラス（真鍮）	パーフロ	900	R1/8	10	1個
ブラス（真鍮）	パーフロ	950	R1/8	10	1個
ブラス（真鍮）	パーフロ	970	R1/8	10	1個
ブラス（真鍮）	NBR	10	R1/8	10	1個
ブラス（真鍮）	NBR	20	R1/8	10	1個
ブラス（真鍮）	NBR	30	R1/8	10	1個
ブラス（真鍮）	NBR	40	R1/8	10	1個
ブラス（真鍮）	NBR	50	R1/8	10	1個
ブラス（真鍮）	NBR	60	R1/8	10	1個
ブラス（真鍮）	NBR	70	R1/8	10	1個
ブラス（真鍮）	NBR	80	R1/8	10	1個
ブラス（真鍮）	NBR	90	R1/8	10	1個
ブラス（真鍮）	NBR	100	R1/8	10	1個
ブラス（真鍮）	NBR	150	R1/8	10	1個
ブラス（真鍮）	NBR	200	R1/8	10	1個
ブラス（真鍮）	NBR	250	R1/8	10	1個
ブラス（真鍮）	NBR	300	R1/8	10	1個
ブラス（真鍮）	NBR	350	R1/8	10	1個
ブラス（真鍮）	NBR	400	R1/8	10	1個
ブラス（真鍮）	NBR	450	R1/8	10	1個
ブラス（真鍮）	NBR	500	R1/8	10	1個
ブラス（真鍮）	NBR	550	R1/8	10	1個
ブラス（真鍮）	NBR	600	R1/8	10	1個
ブラス（真鍮）	NBR	650	R1/8	10	1個
ブラス（真鍮）	NBR	700	R1/8	10	1個
ブラス（真鍮）	NBR	750	R1/8	10	1個
ブラス（真鍮）	NBR	800	R1/8	10	1個
ブラス（真鍮）	NBR	850	R1/8	10	1個
ブラス（真鍮）	NBR	900	R1/8	10	1個
ブラス（真鍮）	NBR	950	R1/8	10	1個
ブラス（真鍮）	NBR	970	R1/8	10	1個
ブラス（真鍮）	FKM(標準)	10	R1/8	10	1個
ブラス（真鍮）	FKM(標準)	20	R1/8	10	1個
ブラス（真鍮）	FKM(標準)	30	R1/8	10	1個
ブラス（真鍮）	FKM(標準)	40	R1/8	10	1個

通常単価(税別) (税込単価)	通常出荷日

10,701円 ( 11,771円 )	8日目
10,223円 ( 11,245円 )	8日目
8,653円 ( 9,518円 )	8日目
8,384円 ( 9,222円 )	8日目
8,905円 ( 9,796円 )	8日目
8,359円 ( 9,195円 )	8日目
8,384円 ( 9,222円 )	8日目
8,384円 ( 9,222円 )	8日目
8,384円 ( 9,222円 )	8日目
8,653円 ( 9,518円 )	8日目
8,653円 ( 9,518円 )	8日目
9,203円 ( 10,123円 )	8日目
8,653円 ( 9,518円 )	8日目
8,653円 ( 9,518円 )	14日目
8,653円 ( 9,518円 )	8日目
8,653円 ( 9,518円 )	8日目
8,653円 ( 9,518円 )	8日目
8,653円 ( 9,518円 )	8日目
8,653円 ( 9,518円 )	8日目
8,653円 ( 9,518円 )	8日目
8,653円 ( 9,518円 )	8日目
8,653円 ( 9,518円 )	8日目
8,653円 ( 9,518円 )	8日目
8,653円 ( 9,518円 )	8日目
8,653円 ( 9,518円 )	8日目
8,653円 ( 9,518円 )	8日目
8,384円 ( 9,222円 )	8日目
8,384円 ( 9,222円 )	8日目
9,061円 ( 9,967円 )	在庫品1日目当日出荷可能
8,348円 ( 9,183円 )	8日目
7,420円 ( 8,162円 )	在庫品1日目当日出荷可能
7,236円 ( 7,960円 )	8日目
6,857円 ( 7,543円 )	8日目
7,090円 ( 7,799円 )	8日目
7,090円 ( 7,799円 )	8日目
7,236円 ( 7,960円 )	8日目
7,090円 ( 7,799円 )	8日目
7,420円 ( 8,162円 )	在庫品1日目当日出荷可能
6,857円 ( 7,543円 )	8日目
7,420円 ( 8,162円 )	8日目
6,857円 ( 7,543円 )	8日目
6,857円 ( 7,543円 )	8日目
6,857円 ( 7,543円 )	8日目
6,857円 ( 7,543円 )	8日目
7,463円 ( 8,209円 )	8日目
7,463円 ( 8,209円 )	8日目
6,857円 ( 7,543円 )	8日目
6,857円 ( 7,543円 )	8日目
6,857円 ( 7,543円 )	8日目
7,463円 ( 8,209円 )	8日目
6,857円 ( 7,543円 )	8日目
6,857円 ( 7,543円 )	8日目
6,857円 ( 7,543円 )	8日目
6,857円 ( 7,543円 )	8日目
7,090円 ( 7,799円 )	8日目
7,090円 ( 7,799円 )	8日目
9,054円 ( 9,959円 )	在庫品1日目当日出荷可能
9,105円 ( 10,016円 )	8日目
7,471円 ( 8,218円 )	8日目
7,152円 ( 7,867円 )	8日目

...

基本情報

基本情報

【特長】
・高精度なクラッキング性能、高いシール性を実現しました。
・小型・軽量設計です。
・豊富な口径ラインナップ。
・工場にてクラッキング圧力を調整し出荷。

ご注意

ミスミでのお取り扱いは一部の商品となります。詳細は絞り込み条件でご確認ください。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ミスミ
ハンドバルブ BVHVU
圧縮空気を開閉するバルブです。
ＩＢＳ
リリーフバルブ（逃し弁）RLシリーズ低圧インライン型
【特長】 ・高精度なクラッキング性能、高いシール性を実現。 ・小型・軽量設計。 ・豊富な口径ラインナップ。 ・工場にてクラッキング圧力を調整し出荷。
ＩＢＳ
リリーフバルブ（逃し弁）RHAシリーズ高圧大気開放型
【特長】 ・高圧対応（最高設定圧力：4.2MPa）。 ・小型・軽量。 ・工場にてご指定のクラッキング圧力に調整し出荷。 ・シール材を選定する事により腐食性流体でも使用可能。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
