チェックバルブ（逆止弁）HVCシリーズ 大流量型
- 通常単価(税別)
- 14,287円～155,634円
- 税込単価
- 15,716円～171,197円
通常出荷日：7日目～8日目
【特長】・新構造採用により大流量化を実現（フルボア設計）しました。・シール材への負荷を低減した設計。・...
詳細を確認
未確定：候補が47型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
（1）本体1 （2）本体2 （3）バックアップリング （4）（本体用）Oリング （5）（弁用）Oリング
（6）ポペット （7）スプリング （8）スプリングガイド
製品仕様
| 使用流体 | 主として気体、（液体） | ||
|---|---|---|---|
| 最高使用圧力 | HVCB | 8MPa | |
| HVCT | 13MPa | ||
| 耐圧 | HVCB | 12MPa | |
| HVCT | 20MPa | ||
| 接続口径 | Rc1/8～Rc1" | ||
| 本体材質 | 黄銅（プラス）／SUS316 | ||
| シール材質 | フッ素ゴムFKM（標準） | ||
| 使用温度範囲 | シール材質に準ずる | ||
| バックアップリング材質 | PTFE | ||
| クラッキング圧力 | 7kPa（標準） | ||
規格表
単位：mm
| 接続口径（Rc） | A | HEX （対辺） | CV値 （参考） |
|---|---|---|---|
| 1/8 | 43.0 | 21.0 | 0.95 |
| 1/4 | 57.0 | 27.0 | 2.1 |
| 3/8 | 62.0 | 29.0 | 3.1 |
| 1/2 | 75.0 | 41.0 | 5.2 |
| 3/4 | 86.0 | 46.0 | 7.4 |
| 1" | 101.0 | 50.0 | 11.7 |
商品特長詳細
本体材質
| 番号 | 名称 | B | T |
|---|---|---|---|
| （1） | 本体1 | 黄銅 | SUS316 |
| （2） | 本体2 | 黄銅 | SUS316 |
| （3） | バックアップリング | PTFE | |
| （4） | （本体用）Oリング | FKM（標準） | |
| （5） | （弁用）Oリング | FKM（標準） | |
| （6） | ポペット | 黄銅 | SUS316 |
| （7） | スプリング | SUS316（標準） | |
| （8） | スプリングガイド | 黄銅 | SUS316 |
流量特性
選定サポート情報
選定サポート情報
型番リスト
表示件数
| 型番 |
|---|
| 注文停止中 |
| 注文停止中 |
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
17,015円 ( 18,717円 ) | 7日目 |
35,879円 ( 39,467円 ) | 7日目 |
16,667円 ( 18,334円 ) | 7日目 |
14,753円 ( 16,228円 ) | 8日目 |
42,166円 ( 46,383円 ) | 8日目 |
14,499円 ( 15,949円 ) | 8日目 |
14,287円 ( 15,716円 ) | 8日目 |
14,939円 ( 16,433円 ) | 8日目 |
47,009円 ( 51,710円 ) | 8日目 |
14,819円 ( 16,301円 ) | 8日目 |
15,975円 ( 17,573円 ) | 8日目 |
20,119円 ( 22,131円 ) | 8日目 |
66,400円 ( 73,040円 ) | 8日目 |
20,544円 ( 22,598円 ) | 8日目 |
20,619円 ( 22,681円 ) | 8日目 |
32,696円 ( 35,966円 ) | 8日目 |
83,970円 ( 92,367円 ) | 8日目 |
32,444円 ( 35,688円 ) | 8日目 |
32,012円 ( 35,213円 ) | 8日目 |
39,465円 ( 43,412円 ) | 8日目 |
98,069円 ( 107,876円 ) | 8日目 |
39,216円 ( 43,138円 ) | 8日目 |
38,787円 ( 42,666円 ) | 8日目 |
36,144円 ( 39,758円 ) | 7日目 |
55,740円 ( 61,314円 ) | 7日目 |
36,015円 ( 39,617円 ) | 7日目 |
35,782円 ( 39,360円 ) | 7日目 |
28,274円 ( 31,101円 ) | 8日目 |
57,004円 ( 62,704円 ) | 8日目 |
28,613円 ( 31,474円 ) | 8日目 |
27,931円 ( 30,724円 ) | 8日目 |
36,469円 ( 40,116円 ) | 8日目 |
69,254円 ( 76,179円 ) | 8日目 |
36,347円 ( 39,982円 ) | 8日目 |
35,305円 ( 38,836円 ) | 8日目 |
45,709円 ( 50,280円 ) | 8日目 |
92,744円 ( 102,018円 ) | 8日目 |
45,585円 ( 50,144円 ) | 8日目 |
44,333円 ( 48,766円 ) | 8日目 |
55,308円 ( 60,839円 ) | 8日目 |
107,118円 ( 117,830円 ) | 8日目 |
54,489円 ( 59,938円 ) | 8日目 |
52,819円 ( 58,101円 ) | 8日目 |
95,635円 ( 105,199円 ) | 8日目 |
155,634円 ( 171,197円 ) | 8日目 |
95,402円 ( 104,942円 ) | 8日目 |
94,808円 ( 104,289円 ) | 8日目 |

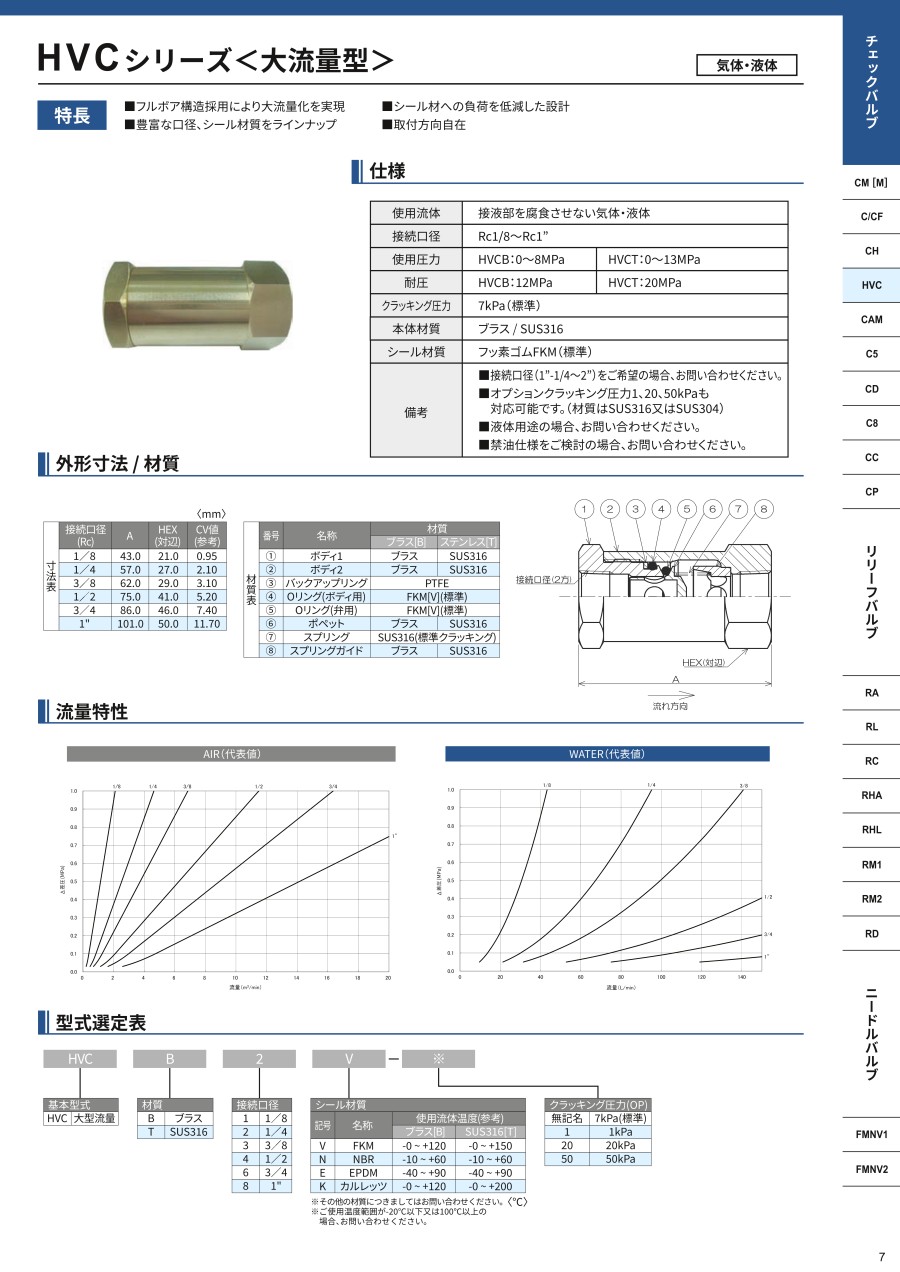

カタログ
