チェックバルブ（逆止弁）CHシリーズ 高圧型
- 一部SALE 2026/01/31まで
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 5,378円～44,940円特別価格
- 税込単価
- 5,916円～49,434円特別価格
高圧対応（SUS316仕様は13MPaまで使用可）。ダブルタッチ方式（Oリング...
詳細情報を確認する商品情報

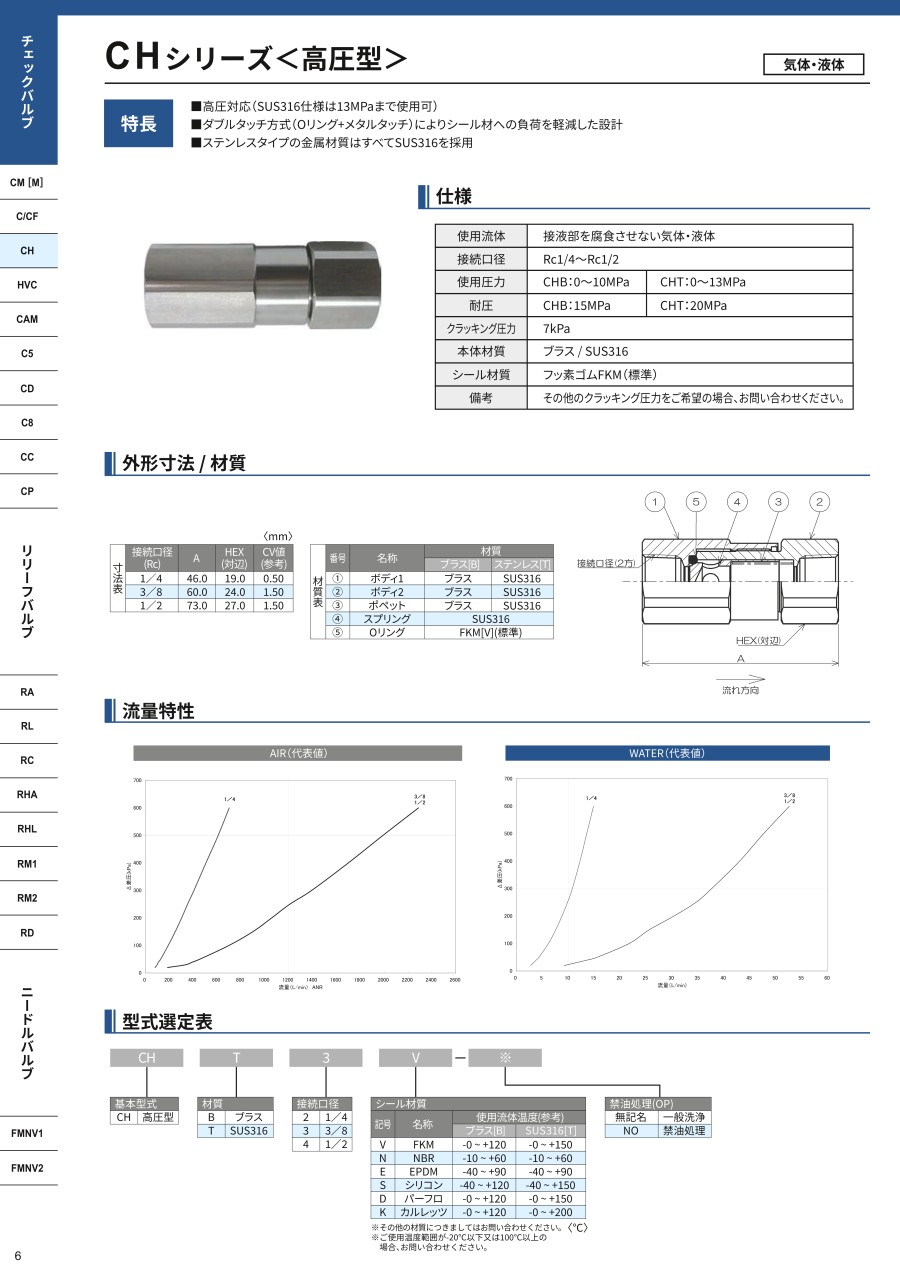

外形図
（1）本体1 （2）本体2 （3）ポペット （4）ばね （5）Oリング
製品仕様
| 使用圧力 | CHB | 0～10MPa |
|---|---|---|
| CHT | 0～13MPa | |
| 耐圧 | CHB | 15MPa |
| CHT | 20MPa | |
| 接続口径 | Rc1/4～Rc1/2 | |
| 本体材質 | 黄銅（ブラス）／SUS316 | |
| シール材質 | フッ素ゴムFKM（標準） | |
| 使用温度範囲 | シール材質に準ずる | |
| クラッキング圧力 | 7kPa | |
規格表
| 接続口径（Rc） | A | B | HEX （対辺） | CV値 （参考） |
|---|---|---|---|---|
| 1/4 | 46.0 | 5.0 | 19.0 | 0.5 |
| 3/8 | 60.0 | 9.2 | 24.0 | 1.5 |
| 1/2 | 73.0 | 9.2 | 27.0 | 1.5 |
商品特長詳細
本体材質
| 番号 | 名称 | B | T |
|---|---|---|---|
| （1） | 本体1 | 黄銅 | SUS316 |
| （2） | 本体2 | 黄銅 | SUS316 |
| （3） | ポペット | 黄銅 | SUS316 |
| （4） | ばね | SUS316 | |
| （5） | Oリング | FKM（標準） | |
流量特性
選定サポート情報
選定サポート情報
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
5,378円 ( 5,916円 ) | 7日目 |
15,432円14,197円 ( 15,617円 ) | 7日目 |
5,401円 ( 5,941円 ) | 7日目 |
5,378円 ( 5,916円 ) | 7日目 |
5,873円 ( 6,460円 ) | 在庫品1日目当日出荷可能 |
9,411円 ( 10,352円 ) | 7日目 |
28,549円25,694円 ( 28,263円 ) | 7日目 |
8,502円 ( 9,352円 ) | 7日目 |
9,411円 ( 10,352円 ) | 7日目 |
9,025円 ( 9,928円 ) | 7日目 |
14,568円13,402円 ( 14,742円 ) | 7日目 |
33,735円30,361円 ( 33,397円 ) | 7日目 |
14,359円13,210円 ( 14,531円 ) | 7日目 |
14,568円 ( 16,025円 ) | 7日目 |
14,031円 ( 15,434円 ) | 7日目 |
12,097円 ( 13,307円 ) | 14日目 |
21,804円 ( 23,984円 ) | 7日目 |
11,663円 ( 12,829円 ) | 7日目 |
12,027円 ( 13,230円 ) | 7日目 |
11,053円 ( 12,158円 ) | 在庫品1日目当日出荷可能 |
16,133円14,842円 ( 16,326円 ) | 7日目 |
35,810円 ( 39,391円 ) | 7日目 |
18,269円16,442円 ( 18,086円 ) | 7日目 |
18,466円 ( 20,313円 ) | 7日目 |
18,269円 ( 20,096円 ) | 在庫品1日目当日出荷可能 |
25,710円23,139円 ( 25,453円 ) | 7日目 |
44,940円 ( 49,434円 ) | 7日目 |
25,491円22,941円 ( 25,235円 ) | 7日目 |
25,710円23,139円 ( 25,453円 ) | 7日目 |
24,626円 ( 27,089円 ) | 7日目 |
詳細情報
基本情報
高圧対応（SUS316仕様は13MPaまで使用可）。ダブルタッチ方式（Oリング+メタルタッチ）によりシール材への負荷を軽減した設計。ステンレスタイプの金属材質は全てオールSUS316を採用。
