チェックバルブ（逆止弁）CAMシリーズ クラッキング圧力調整型
- 数量スライド割引
- 通常単価(税別)
- 11,179円～41,226円
- 税込単価
- 12,297円～45,349円
【特長】・クラッキング圧力の任意調整が可能。・高圧対応（最高使用圧力：20MP...
詳細情報を確認する未確定：候補が80型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
（1）オス本体 （2）ポペット （3）バルブシート （4）シート固定ナット
（5）ばね （6）調圧ナット （7）固定ナット （8）Oリング
製品仕様
| 最高使用圧力 | 20MPa | |
|---|---|---|
| 耐圧 | 30MPa | |
| 本体材質 | 黄銅（ブラス）／SUS316 | |
| 接続口径 | R1/4、R1/2 | |
| シール材質 | フッ素ゴムFKM（標準） | |
| 使用温度範囲 | シール材質に準ずる | |
| クラッキング圧力 | A | 20～100kPa |
| B | 110～350kPa | |
| C | 360～1,000kPa | |
| D | 1,010～2,400kPa | |
| E | 2,410～4,100kPa | |
| 調整用工具 | 六角レンチ（呼び）1/4=4mm 1/2=8mm | |
- 調整用工具は付属していない。
規格表
単位：mm
| 接続口径（R） | A | HEX（対辺） | CV値（参考） |
|---|---|---|---|
| 1/4 | 41.0 | 14.0 | 0.35 |
| 1/2 | 65.0 | 23.0 | 1.25 |
商品特長詳細
本体材質
| 名称 | B | T |
|---|---|---|
| オス本体 | 黄銅 | SUS316 |
| ポペット | 黄銅 | SUS316 |
| バルブシート | 黄銅 | SUS316 |
| シート固定ナット | 黄銅 | SUS316 |
| ばね | SUS301 | |
| 調圧ナット | 黄銅 | SUS316 |
| 固定ナット | 黄銅 | SUS316 |
| Oリング | FKM（標準） | |
調整方法
注）六角レンチは付属していない。
1）六角レンチを用い、固定ナットを反時計回りに回してゆるめる。
2）六角レンチを調圧ナットまで差し込みクラッキング圧力を調整する。
・時計回り：高くなる
・反時計回り：低くなる
3）固定ナットの底まで六角レンチを引き戻し時計回りに回してロックする。
4）クラッキング圧力を確認する。
選定サポート情報
選定サポート情報
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
11,802円 ( 12,982円 ) | 11日目 |
11,802円 ( 12,982円 ) | 11日目 |
11,802円 ( 12,982円 ) | 11日目 |
11,802円 ( 12,982円 ) | 11日目 |
11,802円 ( 12,982円 ) | 11日目 |
21,067円 ( 23,174円 ) | 11日目 |
21,067円 ( 23,174円 ) | 11日目 |
21,067円 ( 23,174円 ) | 11日目 |
21,067円 ( 23,174円 ) | 11日目 |
21,067円 ( 23,174円 ) | 11日目 |
11,179円 ( 12,297円 ) | 11日目 |
12,445円 ( 13,690円 ) | 11日目 |
11,637円 ( 12,801円 ) | 11日目 |
11,637円 ( 12,801円 ) | 11日目 |
11,637円 ( 12,801円 ) | 11日目 |
15,452円 ( 16,997円 ) | 11日目 |
15,452円 ( 16,997円 ) | 11日目 |
15,452円 ( 16,997円 ) | 11日目 |
11,399円 ( 12,539円 ) | 11日目 |
11,399円 ( 12,539円 ) | 11日目 |
21,827円 ( 24,010円 ) | 9日目 |
21,827円 ( 24,010円 ) | 9日目 |
21,827円 ( 24,010円 ) | 9日目 |
21,827円 ( 24,010円 ) | 9日目 |
21,827円 ( 24,010円 ) | 9日目 |
32,202円 ( 35,422円 ) | 9日目 |
32,202円 ( 35,422円 ) | 9日目 |
32,202円 ( 35,422円 ) | 9日目 |
32,202円 ( 35,422円 ) | 9日目 |
32,202円 ( 35,422円 ) | 9日目 |
21,715円 ( 23,887円 ) | 9日目 |
21,715円 ( 23,887円 ) | 9日目 |
21,715円 ( 23,887円 ) | 9日目 |
21,715円 ( 23,887円 ) | 9日目 |
21,715円 ( 23,887円 ) | 9日目 |
22,121円 ( 24,333円 ) | 9日目 |
19,909円 ( 21,900円 ) | 9日目 |
21,368円 ( 23,505円 ) | 9日目 |
21,368円 ( 23,505円 ) | 9日目 |
21,368円 ( 23,505円 ) | 9日目 |
13,882円 ( 15,270円 ) | 11日目 |
14,628円 ( 16,091円 ) | 11日目 |
14,480円 ( 15,928円 ) | 11日目 |
13,363円 ( 14,699円 ) | 11日目 |
14,006円 ( 15,407円 ) | 11日目 |
23,288円 ( 25,617円 ) | 11日目 |
23,288円 ( 25,617円 ) | 11日目 |
23,288円 ( 25,617円 ) | 11日目 |
23,288円 ( 25,617円 ) | 11日目 |
23,288円 ( 25,617円 ) | 11日目 |
13,251円 ( 14,576円 ) | 11日目 |
13,251円 ( 14,576円 ) | 11日目 |
13,251円 ( 14,576円 ) | 11日目 |
13,251円 ( 14,576円 ) | 11日目 |
13,251円 ( 14,576円 ) | 11日目 |
13,016円 ( 14,318円 ) | 11日目 |
13,016円 ( 14,318円 ) | 11日目 |
13,016円 ( 14,318円 ) | 11日目 |
11,714円 ( 12,885円 ) | 11日目 |
13,016円 ( 14,318円 ) | 11日目 |

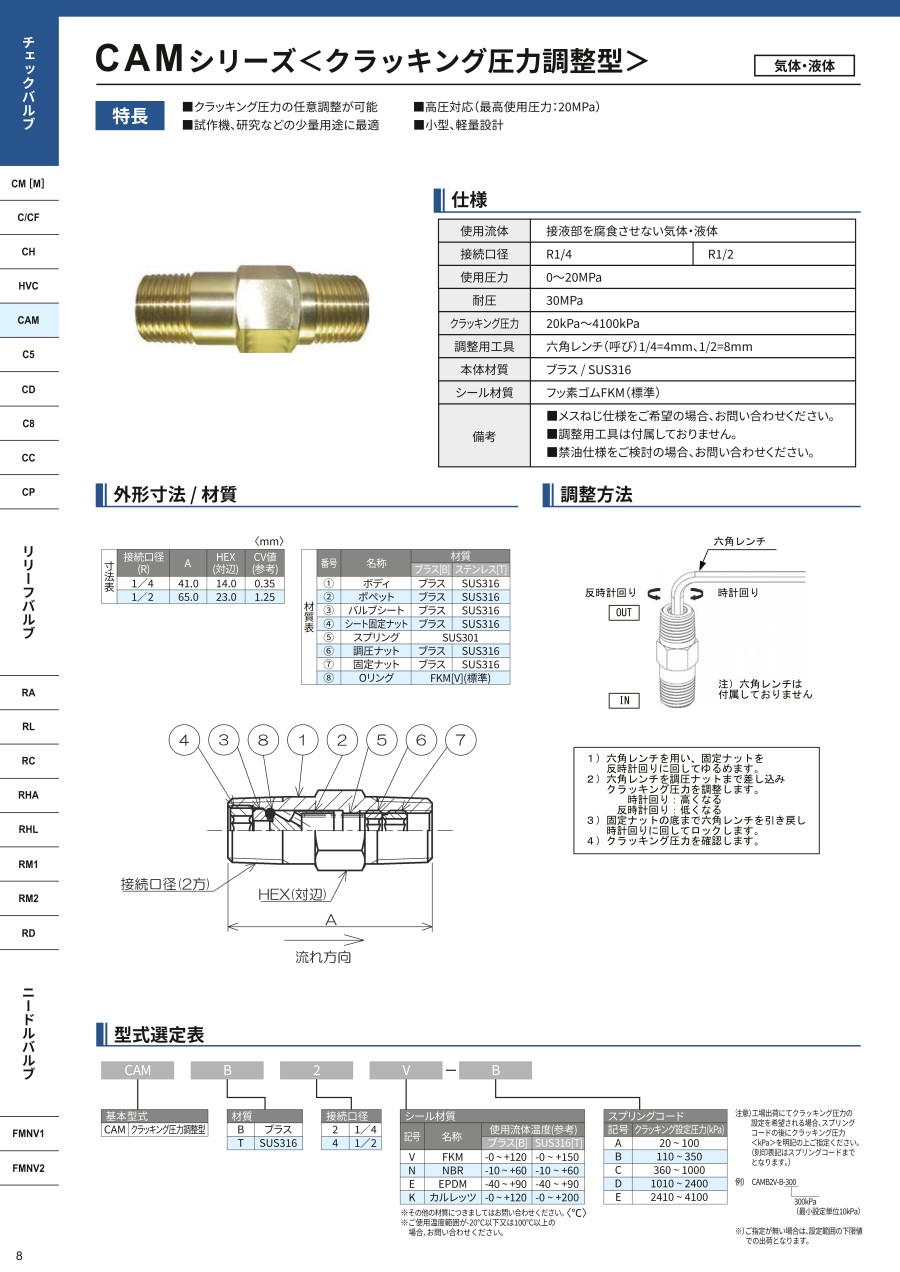

カタログ
