メカニカル部品技術窓口
ステンレス鋼製 3MPa ニードルストップバルブ
- 通常単価(税別)
- 6,619円～9,362円
- 税込単価
- 7,281円～10,298円
これがニューバリューシリーズのコンセプトです。【特長】・ボディは鍛造仕上げで、且つボンネットレス型のた...
詳細を確認- 商品画像は代表画像となっております。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
US-13P
US-33P
製品仕様
製品仕様
| 最高使用圧力（MPa） | 使用温度範囲（℃） |
|---|---|
| 3 *1 | -20～+150 |
*1：詳細は、温度・圧力線図をご参照下さい。
材質
| 部品名 | 材質 |
|---|---|
| ボディ | SUSF316 |
| ステム | SUS316 |
| グランドパッキン | PTFE+PCTFE |
| ハンドル | ADC12 |
SUS316材はASTM規格（SUS316同等材）を使用する場合があります。
規格表
使用例
弁箱が玉形で、入口と出口の中心線が一直線上にあり、流体の流れがS字状となります。
流れの方向が変わるとその通路が急拡大・急縮小するので、流体がバルブを通過する際に生じる圧力損失は大きくなりますが、締め切り性能と流量調整のしやすさは優れています。この締め切りと流量調整は弁体と呼ばれる部品が行います。ニードル弁は弁体を針状にして流量を微量調整することが可能です。
商品特長詳細

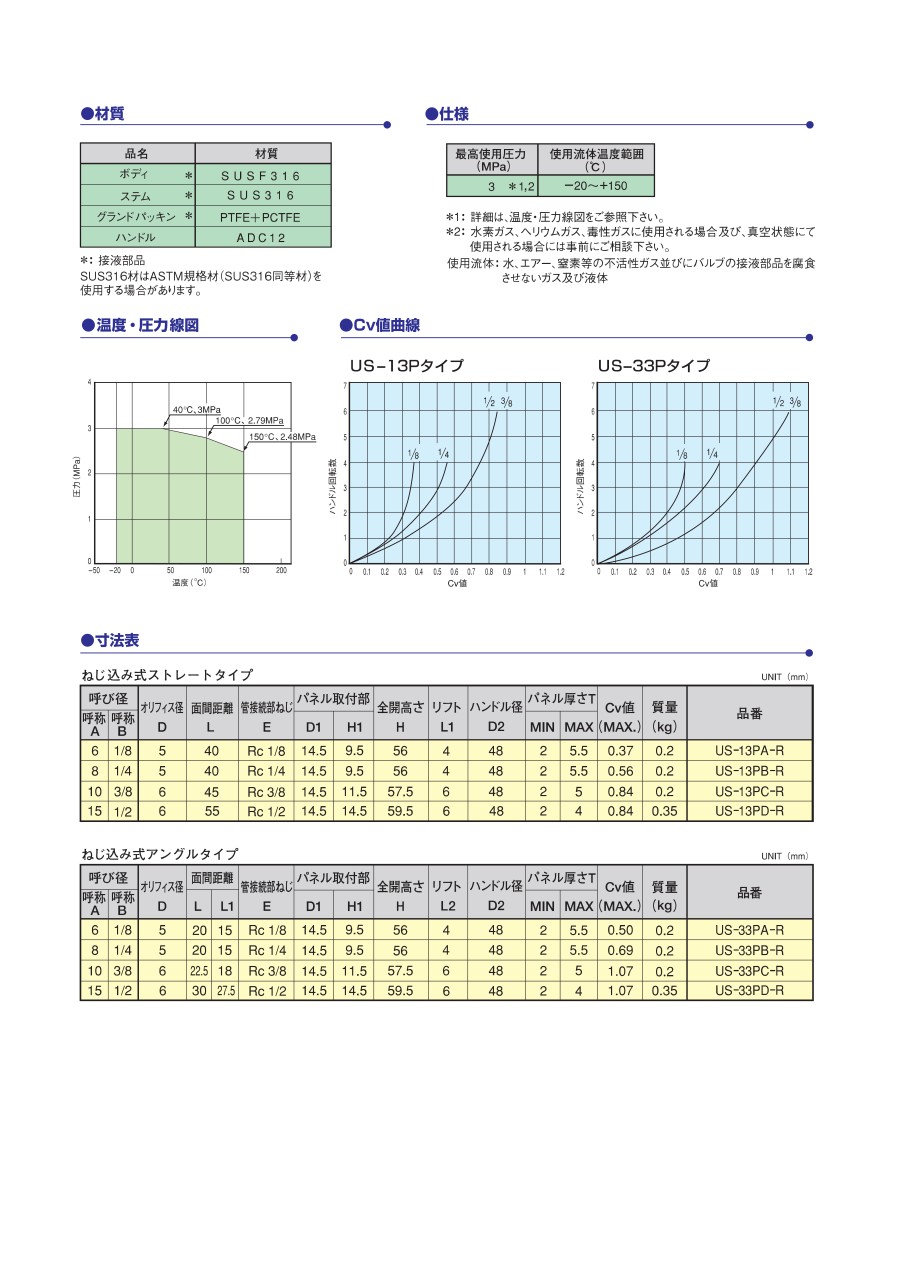

温度・圧力線図
Cv値曲線
詳細情報
基本情報
これがニューバリューシリーズのコンセプトです。
【特長】
・ボディは鍛造仕上げで、且つボンネットレス型のため、コンパクトです
・弁の形状はニードルになっておりますので、流量調整ができます
・酸素禁油処理品です
・グランドパッキンを除く接ガス（液）部の材質は、オールステンレス鋼であり、良好な耐食性が得られます
・フジキン独自の組合せパッキンと、操作性を重視した設計により、ハンドルトルクが低く、シール性のよい構造となっております
・ハンドルは、水抜き穴があり操作性のよい形状で、弁番号銘板も取り付けやすくなっております
・ストレートタイプとアングルタイプがあります
ご注意
- 商品画像は代表画像となっております。
カタログ
