ステンレス鋼製 3.92MPa 蝶ハンドル式フルボアタイプ ボールバルブ
- 数量スライド割引
- 当日出荷可能
- 通常単価(税別)
- 6,481円～11,192円
- 税込単価
- 7,129円～12,311円
【ブランド】フジキン【材質】ボディ：SCS14Aボール：SCS14Aシート：G...
詳細情報を確認する
商品情報
外形図
製品仕様
弁箱のなかで、孔の空いた球形の弁体が、弁棒を軸に回転して流路を開閉するバルブです。
弁体には、全面球と半面球があります。
流路が一直線なので全開時には流体抵抗が小さい利点があります。
製品仕様
| 最高使用圧力（MPa） | 使用温度範囲（℃） |
|---|---|
| 3.92 ※1, 2 | -10～+150 |
ここに示す温度・圧力基準は、バルブが適正状態で且つ流体（エアー）が静流で使用された場合を示しています。
実際の使用にあたっては、温度・圧力線図を目安の上、安全性を十分に考慮して使用して下さい。
※2：水素ガス、ヘリウムガス、毒性ガス及び、真空状態には、使用できません。
材質
| 部品名 | 材質 |
|---|---|
| ボディ | SCS14A |
| ボール | SCS14A |
| ステム | SUS316 |
| シート | G-PTFE |
| Oリング | フッ素ゴム |
規格表
使用例
2） 開閉の操作はレバーハンドル式の場合、レバーハンドルを90度回転させることで流体を止めたり、流したりすることができます。なお、サイズが大きくなると開閉するために大きな力が必要になるため、ギアハンドル操作式になります。
3） ソフトシート材料の機械的・物理的性質から優れた気密性が得られますが、高温領域の使用には制限があります。一般的なソフトシートで開または閉で使用する「オン・オフ動作」に適しています。バルブの構造や材料から中間開度での使用には適していません。
商品特長詳細

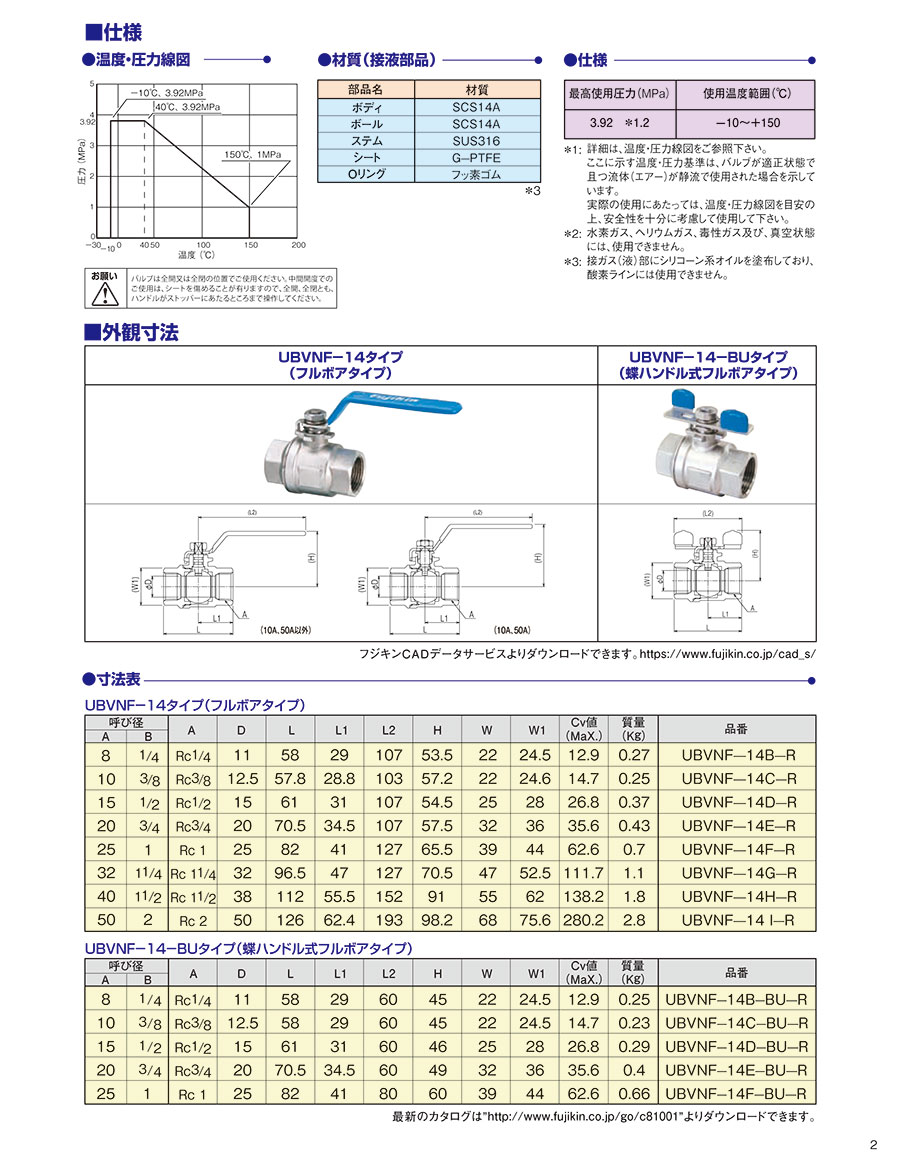

温度・圧力線図
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
6,685円 ( 7,354円 ) | 在庫品1日目当日出荷可能 |
6,481円 ( 7,129円 ) | 在庫品1日目当日出荷可能 |
7,249円 ( 7,974円 ) | 在庫品1日目当日出荷可能 |
7,850円 ( 8,635円 ) | 在庫品1日目当日出荷可能 |
11,192円 ( 12,311円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
【ブランド】フジキン
【材質】
ボディ：SCS14A
ボール：SCS14A
シート：G-PTFE
Oリング：フッ素ゴム
【構造】
フルボア
【特長】
・軽量、コンパクトで、配管スペースを取りません
・90°の開閉操作により全開、全閉が出来、ON-OFF弁として適しています
・バルブボディは、ステンレス鋼製精密鋳造仕上げです
・ハンドルスペースが小さく、狭い場所でも取付け及び操作が容易な、蝶ハンドルタイプがあります
カタログ
