部品名	材質
ボディ ※	SUS304+SUSF304
ディスク ※	SUS304（ステライト盛）
ステム ※	SUS304
フタ ※	SUS304
グランドパッキン ※	PTFE+PCTFE
ハンドル	ADC12

※：接液部品
注1：SUS304材はASTM規格材（SUS304同等材）を使用する場合があります。
注2：ハンドルの塗装色の標準は、メタリックブルーとなっております。

規格表

型番リスト

表示件数

型番

UH-22D

UH-22E

UH-22F

供給側管フランジの呼び

制御側管フランジの呼び

長さ L

(mm)

高さ H

(mm)

ハンドル径 D

(φ)

オリフィス径

(φmm)

MAXCv値

最小発注数量

1/2B	1/2B	95	136.0	68	15.0	3.6	1個
3/4B	3/4B	105	158.0	68	20.0	5.0	1個
1B	1B	120.0	198.0	88.0	25.0	7.9	1個

通常単価(税別) (税込単価)	通常出荷日

135,226円121,703円 ( 133,873円 )	8日目
156,471円140,823円 ( 154,905円 )	8日目
209,240円188,316円 ( 207,148円 )	8日目

詳細情報

基本情報

基本情報

【特長】
・バルブの形状はニードルになっておりますので、精密で安定性のある流量調整が容易にできます
・コンパクトな為、狭いスペースでの配管作業が容易にできます
・酸素禁油処理品です
・フジキン独自の組合せパッキンと、操作性を重視した設計により、ハンドルトルクが低く、シール性のよい構造となっております
・ハンドルは、水抜き穴があり操作性のよい形状で、弁番号銘板も取付けやすくなっております（UN-116PBについては、この項は該当いたしません）
【用途】
・石油化学プラント、発電プラント、鉄鋼プラント、船舶プラント、一般化学プラント、産業機械プラント等の高圧ガスライン、その他のガス、液

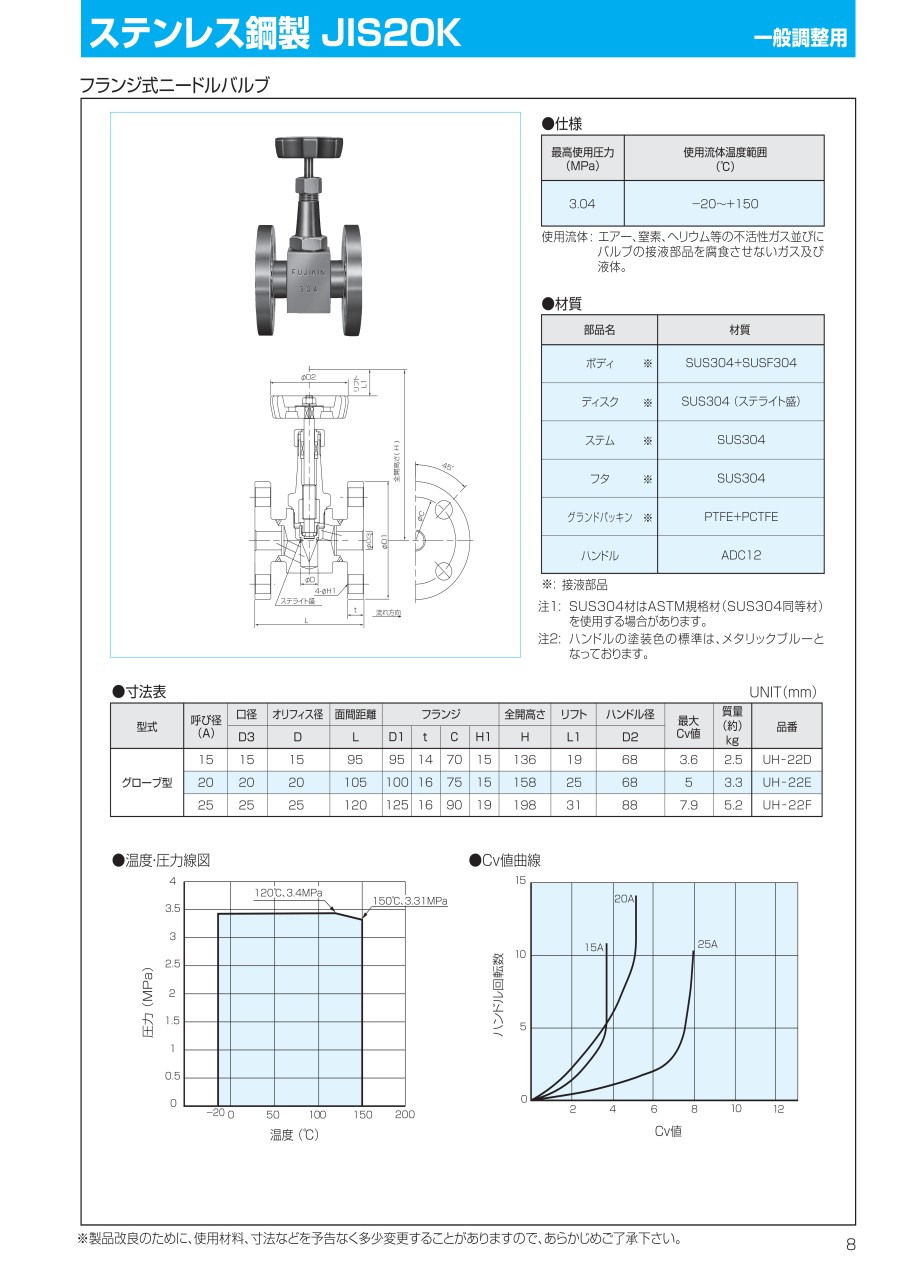

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
