ステンレス鋼 24.8MPa 外ねじ式パネルマウント形 ソケットウェルド式 ニードル ストップバルブ
- 通常単価(税別)
- 48,359円～106,411円
- 税込単価
- 53,195円～117,052円
通常出荷日：8日目
ボンネットレス形のためバルブ全体がコンパクトで、ハンドルは水抜き穴があり操作性が良い形状です。【特長】...
詳細を確認未確定：候補が6型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
製品仕様
材質
| 部品名 | 材質 |
|---|---|
| ボディ ※ | SUSF316 ※1 |
| ステム ※ | SUS316 ※1 |
| ディスク ※ | SUS316（ステライト盛） |
| グランドパッキン ※ | PTFE+PCTFE |
| Oリング △ | フッ素ゴム |
| パッキン押工 △ | SUS316 |
| ハンドル ※2 | ADC12 |
※：接液部品 △：接液する可能性がある部品
※1：SUS316材はASTM規格材（SUS316同等材）を使用する場合があります。
※2：ハンドルの標準色はメタリックブルー、銘板はグレーです。
製品仕様
| 呼び径（B） | 最高使用圧力（MPa） | 使用温度範囲（℃） | MAX.Cv値 ※1 |
|---|---|---|---|
| 1/8 | クラス1500 ＜24.8＞ | -50～+150 | 0.35 |
| 1/4 | 0.5 | ||
| 3/8 | 1 | ||
| 1/2 | 1.1 | ||
| 3/4 | 2 | ||
| 1 | 2.8 |
※1：バルブ選定時は、上記Cv値に、0.8を掛けた値をMAX.として選定することを推奨します。
使用流体
水、エアー、窒素等の不活性ガス並びにバルブの接液部品を腐食させないガス及び液体。
※技術の進歩のために使用材料、寸法など予告なく多少変更することがありますのであらかじめご了承下さい。

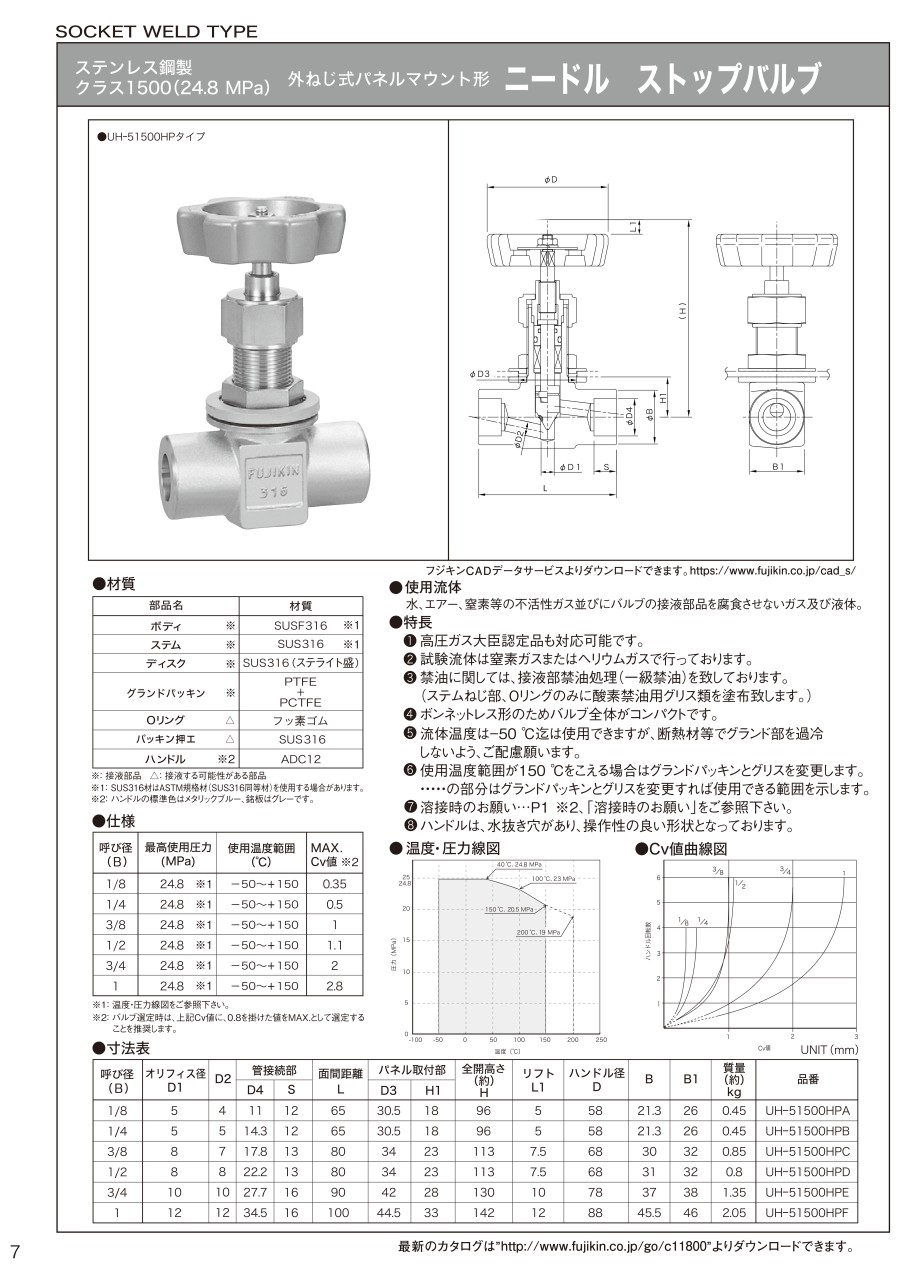

規格表
注意・禁止事項
（1）パイプを溶接する前には、バルブの開度を中間にし、片側溶接後、20分以上のインターバルをとった後、他方を溶接して頂く等、バルブに与える熱影響の低減にご配慮願います。（2）溶接時の入熱により、グランド部が緩むことがありますので、溶接後、バルブが常温に戻ってからグランド部の増し締めをお願いします。
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
48,359円 ( 53,195円 ) | 8日目 |
48,420円 ( 53,262円 ) | 8日目 |
53,497円 ( 58,847円 ) | 8日目 |
67,346円 ( 74,081円 ) | 8日目 |
81,578円 ( 89,736円 ) | 8日目 |
106,411円 ( 117,052円 ) | 8日目 |
詳細情報
基本情報
ボンネットレス形のためバルブ全体がコンパクトで、ハンドルは水抜き穴があり操作性が良い形状です。
【特長】
・高圧ガス大臣認定品も対応可能です。
・試験液体は窒素ガスまたはヘリウムガスで行っております。
・禁油に関しては、接液部禁油処理（一級禁油）をいたしております（ステムねじ部、Oリングのみに酸素禁油用グリス類を塗布いたします）。
・ボンネットレス形のためバルブ全体がコンパクトです。
・液体温度は-50℃迄は使用できますが、断熱材等でグランド部を過冷しないよう、ご配慮願います。
・仕様温度範囲が150℃をこえる場合はグランドパッキンとグリスを変更します。
・ハンドルは水抜き穴があり、操作性の良い形状となっております。
