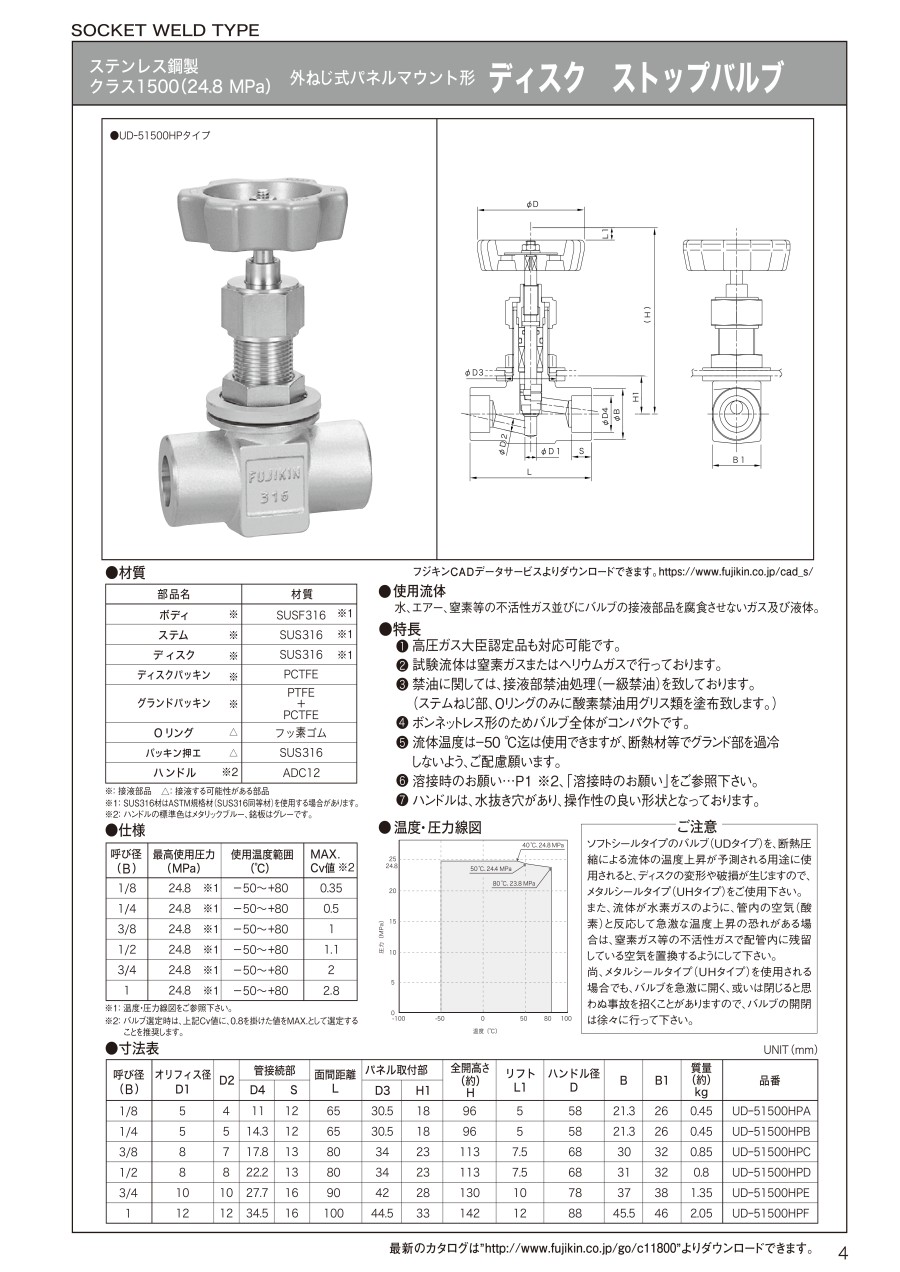

ステンレス鋼 24.8MPa 外ねじ式パネルマウント形 ソケットウェルド式 ディスク ストップバルブ

外形図

製品仕様

材質

※：接液部品   △：接液する可能性がある部品
※1：SUS316材はASTM規格材（SUS316同等材）を使用する場合があります。
※2：ハンドルの標準色はメタリックブルー、銘板はグレーです。

製品仕様

※1：バルブ選定時は、上記Cv値に、0.8を掛けた値をMAX.として選定することを推奨します。

使用流体

水、エアー、窒素等の不活性ガス並びにバルブの接液部品を腐食させないガス及び液体。

規格表

注意・禁止事項

ソフトシールタイプのバルブ（UDタイプ）を、断熱圧縮による流体の温度上昇が予測される用途に使用されると、ディスクの変形や破損が生じますので、メタルシールタイプ（UHタイプ）をご使用下さい。また、流体が水素ガスのように、管内の空気（酸素）と反応して急激な温度上昇の恐れがある場合は、窒素ガス等の不活性ガスで配管内に残留している空気を置換するようにして下さい。
