フジキン

ステンレス鋼製 24.8MPa 外ねじ式パネルマウント形 Rcねじ込み式ニードルストップバルブ

カタログ |

一部SALE 2026/01/31まで

通常単価(税別): 47,134円～106,411円特別価格

税込単価: 51,847円～117,052円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：3 日目～

【特長】・試験流体は窒素ガスまたはヘリウムガスで行っております・禁油に関しては...

本体形状
グローブタイプ
本体材質
SUSF316
使用流体
水 / 空気 / 油 / ガス / 薬品 / 蒸気
供給側接続種類
Rc
制御側接続種類
Rc
ハンドル形状
丸形ハンドル
本体ライニング
なし
使用温度範囲 (℃)
-50::150
使用圧力範囲 (MPa)
0::24.8
操作方式
手動式
本体仕様
外ねじ式

未確定：候補が6型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

材質

部品名	材質
ボディ ※	SUSF316 ※1
ステム ※	SUS316 ※1
ディスク ※	SUS316（ステライト盛）
グランドパッキン ※	PTFE+PCTFE
Oリング △	ふっ素ゴム
パッキン押工 △	SUS316
ハンドル ※2	ADC12

※：接液部品 △：接液する可能性がある部品
※1：SUS316材はASTM規格材（SUS316同等材）を使用する場合があります。
※2：ハンドルの標準色はメタリックブルー、銘板はグレーです。

仕様

呼び径（B）	最高使用圧力（MPa）	使用温度範囲（℃）	MAX. Cv値 ※
1/8	24.8	-50～+150	0.35
1/4	24.8	-50～+150	0.5
3/8	24.8	-50～+150	1
1/2	24.8	-50～+150	1.1
3/4	24.8	-50～+150	2
1	24.8	-50～+150	2.8

※：バルブ選定時は、上記Cv値に、0.8を掛けた値をMAX.として選定することを推奨します。

使用流体

水、エアー窒素等の不活性ガス並びにバルブの接液部品を腐食させないガス及び液体。

規格表

型番リスト

表示件数

型番

供給側配管ねじの呼び

制御側配管ねじの呼び

長さ L

(mm)

高さ H

(mm)

ハンドル径 D

(φ)

オリフィス径

(φmm)

MAXCv値

パネル開口径

(φ)

パネル端面、接続管中心距離

(mm)

最小発注数量

1/8B	1/8B	50	96.0	58	5	0.28	30.5	18.0	1個
1/4B	1/4B	50	96.0	58	5	0.5	30.5	18.0	1個
3/8B	3/8B	60	113.0	68	8.0	0.8	34.0	23.0	1個
1/2B	1/2B	60	113.0	68	8.0	0.88	34.0	23.0	1個
3/4B	3/4B	70	130.0	78	10.0	1.6	42.0	28.0	1個
1B	1B	85	142.0	88.0	12.0	2.24	44.5	33.0	1個

通常単価(税別) (税込単価)	通常出荷日

48,359円43,523円 ( 47,875円 )	8日目
47,134円 ( 51,847円 )	8日目
59,707円 ( 65,678円 )	8日目
67,346円60,611円 ( 66,672円 )	8日目
81,578円73,420円 ( 80,762円 )	8日目
106,411円 ( 117,052円 )	19日目

詳細情報

基本情報

基本情報

【特長】
・試験流体は窒素ガスまたはヘリウムガスで行っております
・禁油に関しては、接液部禁油処理（一級禁油）を致しております（ステムねじ部、Oリングのみに酸素禁油用グリス類を塗布致します）
・ボンネットレス形のためバルブ全体がコンパクトです
・流体温度は-50℃迄は使用できますが、断熱材等でグランド部を過冷しないよう、ご配慮願います
・使用温度範囲が150℃をこえる場合はグランドパッキンとグリスを変更します…の部分はグランドバッキンとグリスを変更すれば使用できる範囲を示します
・ハンドルは、水抜き穴があり、操作性の良い形状となっております

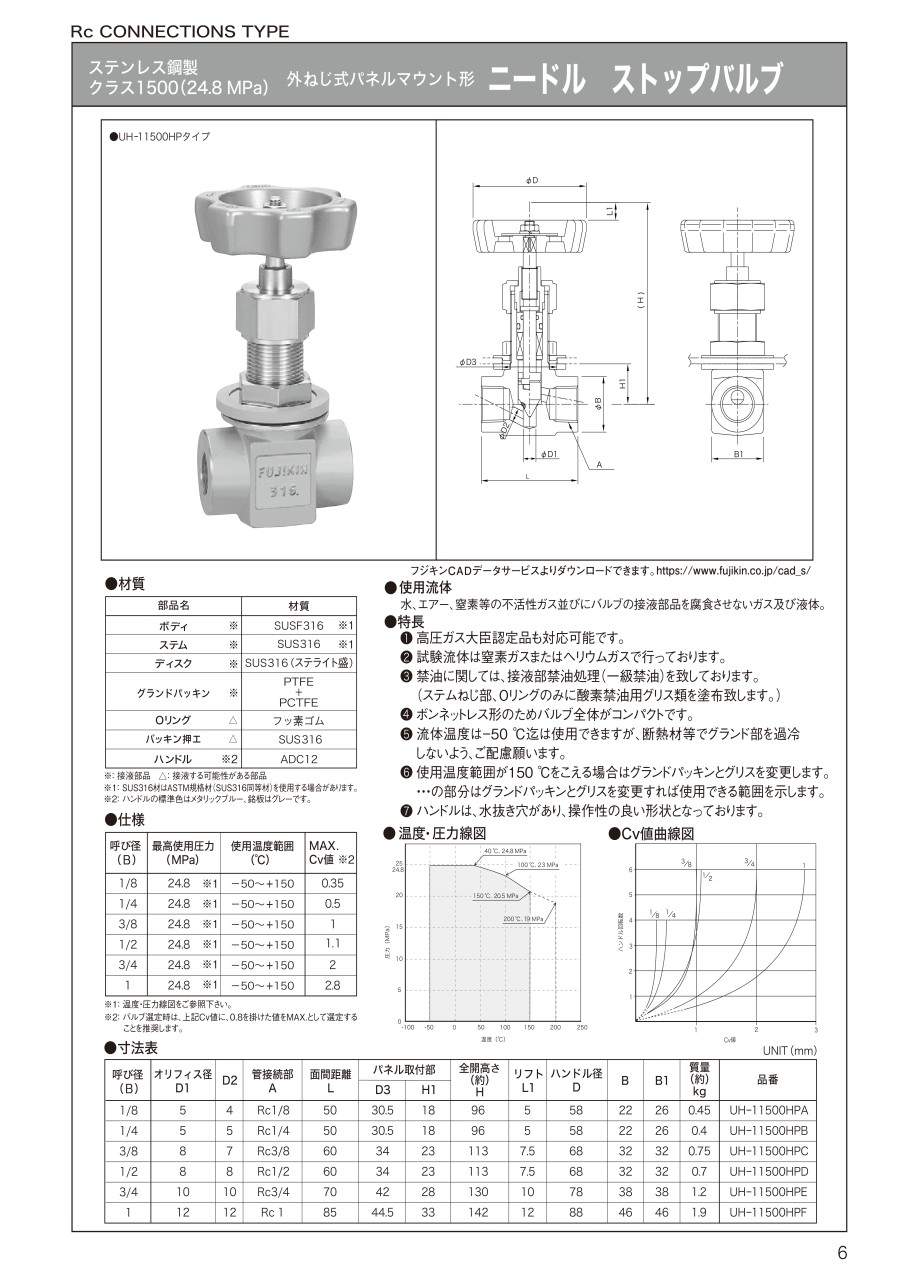

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
