フジキン

ステンレス鋼製 24.8MPa 外ねじ式パネルマウント形 Rcねじ込み式ディスクストップバルブ

カタログ |

通常単価(税別): 45,669円～103,509円

税込単価: 50,236円～113,860円

通常出荷日：8日目

ボンネットレス形のためバルブ全体がコンパクトで、ハンドルは水抜き穴があり操作性が良い形状です。【特長】...

よく一緒に見られています

ステンレス鋼 24.8MPa 外ねじ式パネルマウント形ソケットウェルド式ディスクストップバルブ

通常出荷日：8 日目

未確定：候補が6型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

●使用流体
水、エアー、窒素等の不活性ガス並びにバルブの接液部品を腐食させないガス及び液体。
●特長
高圧ガス大臣認定品にも対応可能です。

●材質

部品名	材質
ボディ ※	SUSF316 ※1
ステム ※	SUS316 ※1
ディスク ※	SUS316 ※1
ディスクパッキン ※	PCTFE
グランドパッキン ※	PTFE+PCTFE
Oリング △	ふっ素ゴム
パッキン押工 △	SUS316
ハンドル ※2	ADC12

●仕様

呼び径（B）	最高使用圧力（MPa）	使用温度範囲（℃）	MAX.Cv値 ※2
1/8	24.8 ※1	-50～+80	0.35
1/4	24.8 ※1	-50～+80	0.5
3/8	24.8 ※1	-50～+80	1
1/2	24.8 ※1	-50～+80	1.1
3/4	24.8 ※1	-50～+80	2
1	24.8 ※1	-50～+80	2.8

※1：温度・圧力線図をご参照ください。
※2：バルブ選定時は、上記Cv値に、0.8を掛けた値をMAX.として選定することを推奨します。

●温度・圧力線図

ステンレス鋼製 24.8MPa 外ねじ式パネルマウント形 Rcねじ込み式ディスクストップバルブ仕様表01

規格表

注意・禁止事項

ご注意

ソフトシールタイプのバルブ（UDタイプ）を断熱圧縮による流体の温度上昇が予測される用途に使用されると、ディスクの変形や破損が生じますので、メタルシールタイプ（UHタイプ）をご使用下さい。
また、流体が水素ガスのように、管内の空気（酸素）と反応して急激な温度上昇の恐れがある場合は、窒素ガス等の不活性ガスで配管内に残留している空気を置換するようにして下さい。
尚、メタルシールタイプ（UHタイプ）を使用される場合でも、バルブを急激に開く、或いは閉じると思わぬ事故を招くことがありますので、バルブの開閉は徐々に行って下さい。

型番リスト

表示件数

型番

供給側配管ねじの呼び

制御側配管ねじの呼び

長さ L

(mm)

高さ H

(mm)

ハンドル径 D

(φ)

オリフィス径

(φmm)

MAXCv値

パネル開口径

(φ)

パネル端面、接続管中心距離

(mm)

最小発注数量

1/8B	1/8B	50	96	58.0	5.0	0.28	30.5	18.0	1個
1/4B	1/4B	50	96	58.0	5.0	0.5	30.5	18.0	1個
3/8B	3/8B	60	113.0	68.0	8.0	0.8	34.0	23.0	1個
1/2B	1/2B	60	113.0	68.0	8.0	0.88	34.0	23.0	1個
3/4B	3/4B	70	130.0	78.0	10.0	1.6	42.0	28.0	1個
1B	1B	85	142	88.0	12.0	2.24	44.5	33.0	1個

通常単価(税別) (税込単価)	通常出荷日

45,669円 ( 50,236円 )	8日目
45,669円 ( 50,236円 )	8日目
49,872円 ( 54,859円 )	8日目
57,604円 ( 63,364円 )	8日目
78,723円 ( 86,595円 )	8日目
103,509円 ( 113,860円 )	8日目

詳細情報

基本情報

基本情報

ボンネットレス形のためバルブ全体がコンパクトで、ハンドルは水抜き穴があり操作性が良い形状です。
【特長】
・試験流体は窒素ガスまたはヘリウムガスで行っております
・禁油に関しては、接液部禁油処理（一級禁油）をいたしております（ステムねじ部、Oリングのみに酸素禁油用グリス類を塗布いたします）
・ボンネットレス形のためバルブ全体がコンパクトです
・流体温度は-50C逸は使用できますが、断熱材等でグランド部を過冷しないよう（グランド部よりりークする可能性があります）、ご配慮願います
・ハンドルは、水抜き穴があり、操作性の良い形状となっております

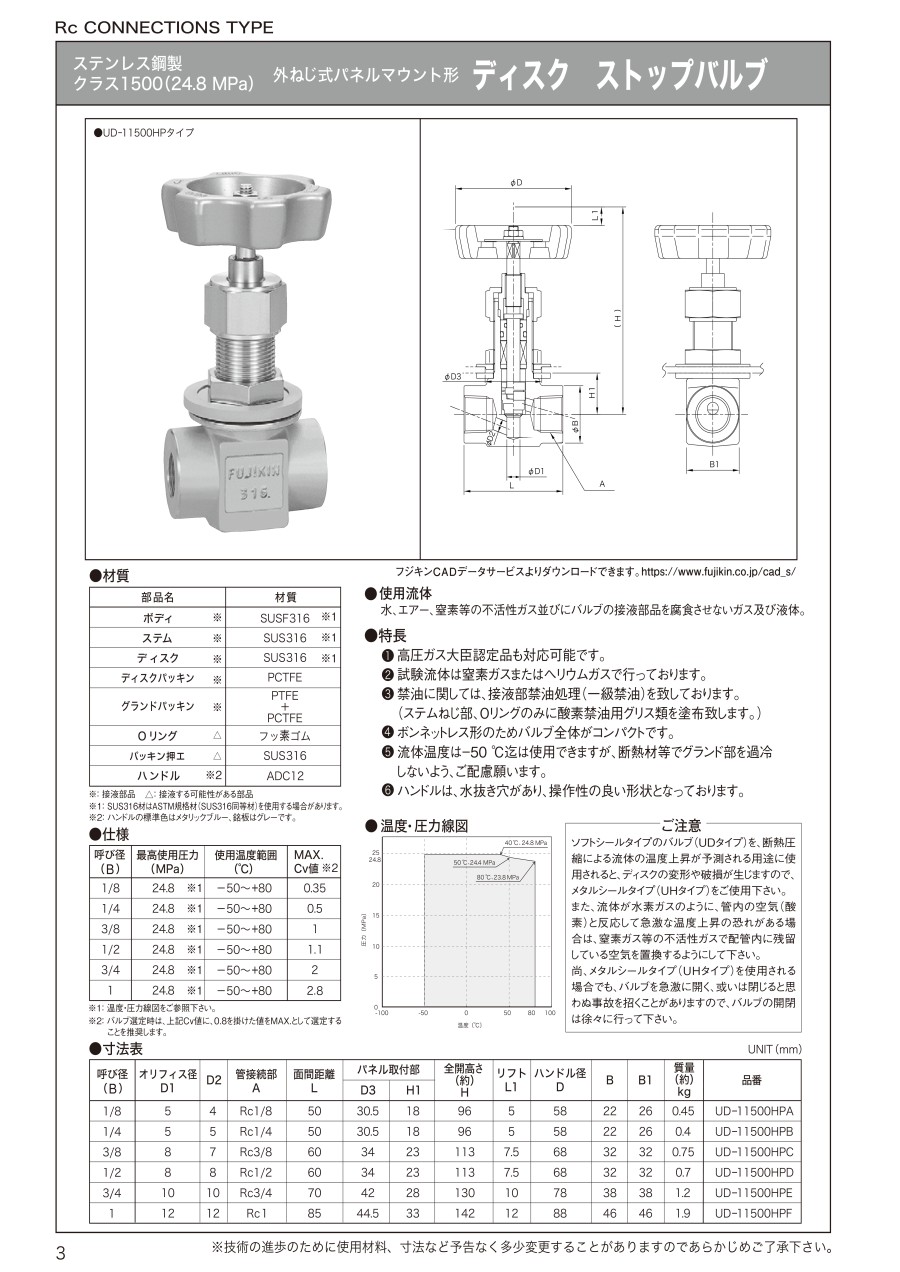

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
